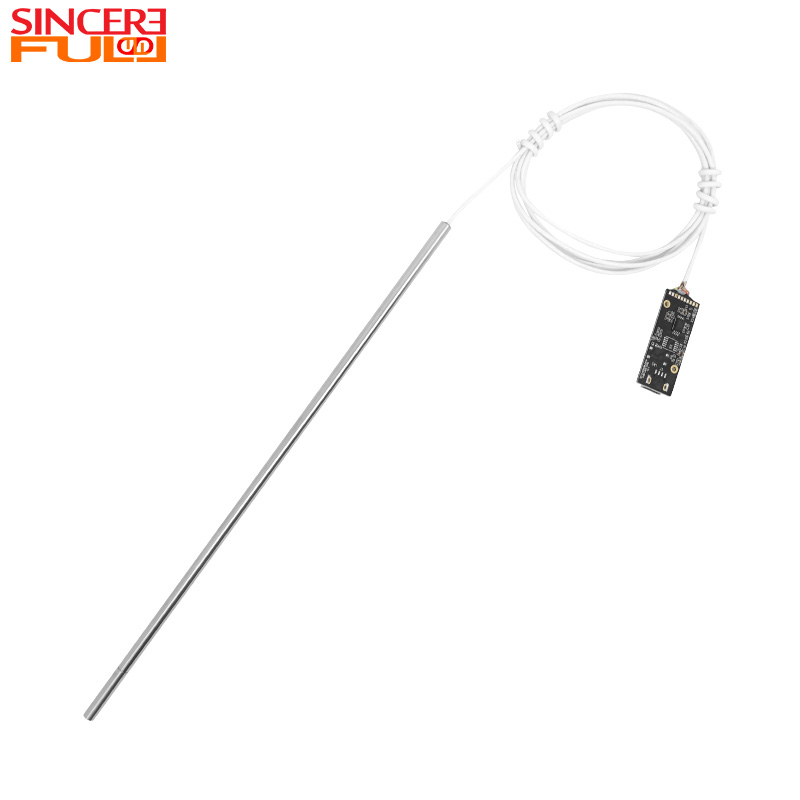

Ganzglaslinse 1 MP Omnivision OV9734 CMOS-Sensor LED-Endoskop-Kameramodul mit Stahlhülse und einem Durchmesser von 3,9 mm

Dies ist ein 1MP OmniVision OV9734 CMOS-Sensor-LED-Endoskopkameramodul mit Ganzglaslinse, einer Stahlhülse und einem Durchmesser von 3,9 mm. Es verfügt über einen 1/9-Zoll-Bildsensor, der durch seine Auflösung von 1280 x 720 und die große Pixelgröße von 1,4 µm x 1,4 µm die Empfindlichkeit bei schlechten Lichtverhältnissen und den Dynamikbereich erheblich verbessert und so eine hochauflösende und rauscharme Bildgebung unter komplexen Lichtbedingungen gewährleistet. Das vollständig aus Glas gefertigte Objektiv hat eine Brennweite von 1,08 mm, unterstützt einen manuellen Fokusbereich von 10–100 mm und ist mit einer F4,0-Blende und einem ultraweiten Sichtfeld (95° diagonal / 83° horizontal / 43,5° ​​vertikal) ausgestattet, das einen großen Inspektionsbereich abdeckt. Die Verformung wird auf weniger als -10 % kontrolliert, wodurch die Kantenverformung effektiv reduziert wird. Das Modul unterstützt die Ausgabe mit 30 Bildern pro Sekunde für 720p- oder VGA-Bildraten und erfüllt so die Anforderungen verschiedener Anwendungsszenarien. Es zeichnet sich durch ein kompaktes, separates Design mit einem Hauptkörperdurchmesser von nur 3,9 mm aus, verfügt über 4 integrierte LED-Beleuchtungschips und eine schützende Stahlhülse, wodurch die Wasserbeständigkeit IP67 erreicht wird und Stabilität für den Langzeitbetrieb gewährleistet wird. Die Daten werden stabil über eine USB 2.0-Schnittstelle übertragen, kompatibel mit hochpräzisen Visualisierungsanwendungen wie medizinischer Endoskopie und industrieller Inspektion.

Produktvorteil ◢

• Hochauflösende und rauscharme Bildgebung: Ausgestattet mit einem 1,4 μm großen Pixelsensor und einer Ganzglaslinse, die klare und reine Bilder unter komplexen Lichtbedingungen gewährleistet.


• Robuste Anpassungsfähigkeit an die Umwelt: Ein wasserdichtes IP67-Stahlgehäuse mit 4 LED-Beleuchtungen gewährleistet einen stabilen Betrieb unter rauen Arbeitsbedingungen.

• Flexibles Fokussierungsdesign: Ein fester Fokussierbereich von 10–100 mm erfüllt genau die Anforderungen unterschiedlicher Inspektionsabstände.

• Multi-Szenario-Kompatibilität: Die USB 2.0-Schnittstelle unterstützt 720p@30fps-Ausgabe und erfüllt damit die hochpräzisen Visualisierungsanforderungen medizinischer und industrieller Anwendungen.

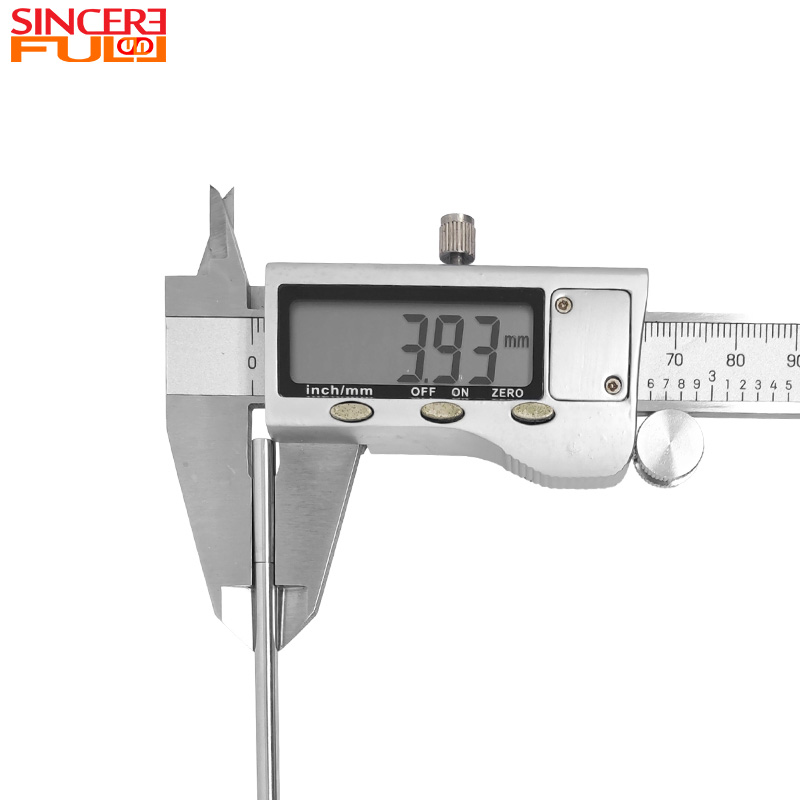

• Miniaturisierte Struktur: Ein separates Design mit einem Durchmesser von nur 3,9 mm sorgt für ein ausgewogenes Verhältnis von Tragbarkeit und Funktionalität.




Anwendung des Endoskopkameramoduls ◢

1. UAV-Inspektionsausrüstung für Strukturschäden:   Integriert in Drohnen zur visuellen Ferninspektion der inneren Strukturen von Brücken und Windturbinenblättern.

2. Wissenschaftliches mikroskopisches Bildgebungssystem: Wird zur mikroskopischen Beobachtung biologischer Gewebe in Verbindung mit Mikroskopen verwendet und über USB direkt an einen Computer angeschlossen, um eine hochauflösende Echtzeitaufzeichnung zu ermöglichen.

3. Kfz-Inspektionsendoskop: Prüft den Verschleiß von Präzisionskomponenten wie Motorblöcken und Getrieben durch enge Lücken, wobei LED-Beleuchtung das Problem dunkler Ecken löst.

4. Industrielles Pipeline-Inspektionsgerät:  Erkennt Risse, Korrosion oder Fremdkörper in Öl- und Gaspipelines und Klimaanlagenkanälen, mit IP67-Schutz, geeignet für feuchte Umgebungen.

5. Medizinisches elektronisches Endoskop:  Wird für hochauflösende Echtzeit-Bildgebung bei minimalinvasiven Operationen verwendet und unterstützt die Läsionsexplosion mit Instrumenten wie Laryngoskopen und Zystoskopen.

Technische Parameter ◢

Produktname	Industrie-Inspektions-Endoskopkamera
Bildsensor	1/9'
Pixel	720P
FOV(D*H*V)	95° 85° 43,5°
Fokussierbereich	10mm-100mm
Brennweite	1,08 mm
F-Nummer	4.0
Sichtfeld (D)	75°
TV-Verzerrung	<-10 %
Schnittstelle	USB2.0

FAQ ◢

1. Was ist ein Endoskop-Kameramodul?

Das Endoskopkameramodul ist ein spezielles Bilderfassungsgerät für Endoskopgeräte. Es besteht normalerweise aus einem Bildsensor, einem Linsensystem, einer Lichtquelle, einer Verbindungsschnittstelle und einem Kapselungsgehäusematerial, um ein hochwertiges Bild oder Video eines inneren Organs oder Hohlraums aufzunehmen, damit das Personal es beobachten und bei der Durchführung einer Inspektion eingreifen kann.

2. Was sind die allgemeinen Spezifikationen der Auflösung des Endoskopkameramoduls?

 Zu den gängigen Auflösungen gehören 720p, 1080p, 4K usw. Medizinische Module erfordern in der Regel mehr als 1080p, um die Diagnosegenauigkeit zu gewährleisten, während Industriemodule je nach Bedarf niedrigere Auflösungen wählen können, um die Kosten zu senken. Ultrahochauflösende Module (z. B. 4K) werden meist in der Präzisionschirurgie oder der wissenschaftlichen Forschung eingesetzt.

3. Was ist der Unterschied zwischen medizinischen und industriellen Endoskopmodulen?

Das medizinische Modul legt Wert auf Biokompatibilität, Sterilisation und hohe Bildqualität und muss der FDA/CE-Zertifizierung entsprechen; Industriemodule konzentrieren sich auf Haltbarkeit (z. B. Korrosionsschutz), breiten Temperaturbetrieb (-20 °C bis 70 °C) und spezielle Lichtquellen (z. B. UV).

4. Benötigt dieses Endoskopkameramodul einen speziellen Treiber?

Das Modul nutzt eine Standard-USB-2.0-Schnittstelle und unterstützt Plug-and-Play-Funktionalität. Es ist über das UVC-Protokoll mit gängigen Betriebssystemen wie Windows und Linux kompatibel. Wenn ein dedizierter Treiber erforderlich ist, kann die Anpassung unterstützt werden.
