SF-C1019USB-D3.9-PRO OV9734 V1.2
AUFRICHTIG ZUERST
|

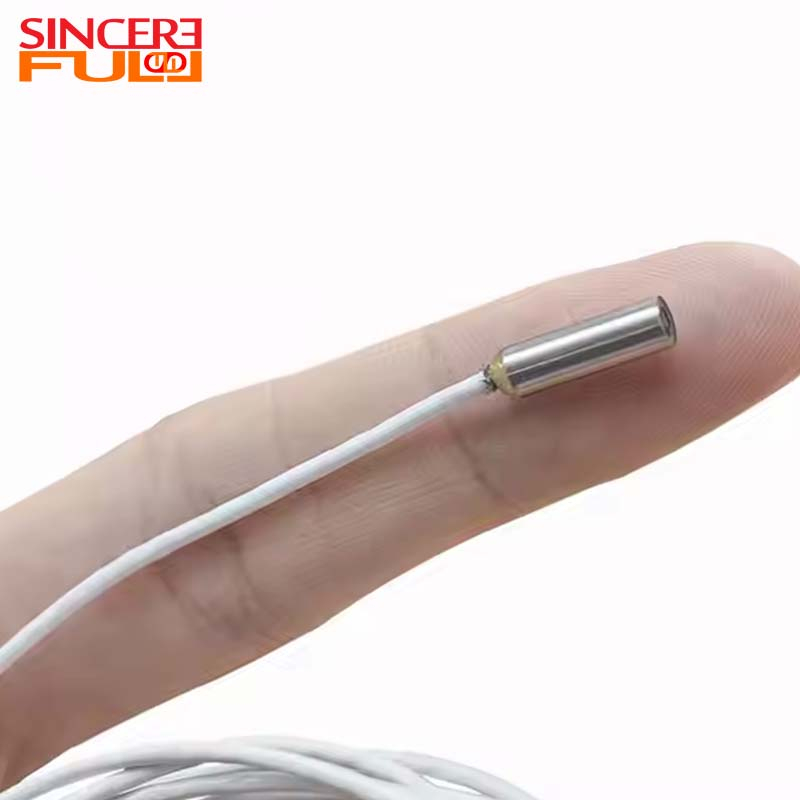

Das OV9734 USB2.0 UVC D3,9-mm-Endoskopkameramodul mit Stahlblech und LED ist ein D3,9-mm-USB2.0-UVC-Endoskopkameramodul, das für interne Inspektionen im Nahbereich und tragbare Reparaturwerkzeuge entwickelt wurde. Es unterstützt YUV- und MJPEG-Ausgabe mit bis zu 720P, max. 30 Bildern pro Sekunde , einem diagonalen Sichtfeld von 95° und einem Fokussierbereich von 10–100 mm. Mit seiner runden Stahlhülsen-Frontendstruktur , dem kompakten Kamerakopf, der LED-Struktur und der USB 5P-Anschlussrichtung eignet sich dieses Modul für tragbare USB-Endoskope, kompakte Endoskope, Gerätereparaturwerkzeuge, kleine Rohrinspektionskameras und visuelle Prüfgeräte für enge Räume. |
 |
Produktvorteil ◢
D3,9 mm kleiner Durchmesser – geeignet für kleine Öffnungen, enge Lücken, kompakte Hohlräume und kleine Rohre.
Stahlhülsen-Frontend – bietet einen stärkeren Frontend-Schutz als ein bloßer Kamerakopf.
USB2.0-UVC-Ausgang – geeignet für USB-basierte Inspektionsgeräte und tragbare Sichtterminals.
YUV und MJPEG 720P, max. 30 Bilder pro Sekunde – unterstützt die praktische Endoskopansicht in Echtzeit.
95° diagonales Sichtfeld – bietet eine ausgewogene interne Sichtabdeckung für Reparaturinspektionen.
10–100 mm Fokusbereich – geeignet für die Nahbeobachtung von Rohrwänden, Innenteilen und verdeckten Oberflächen.
LED-Struktur – unterstützt die Betrachtung aus nächster Nähe in dunkleren Inspektionsräumen.

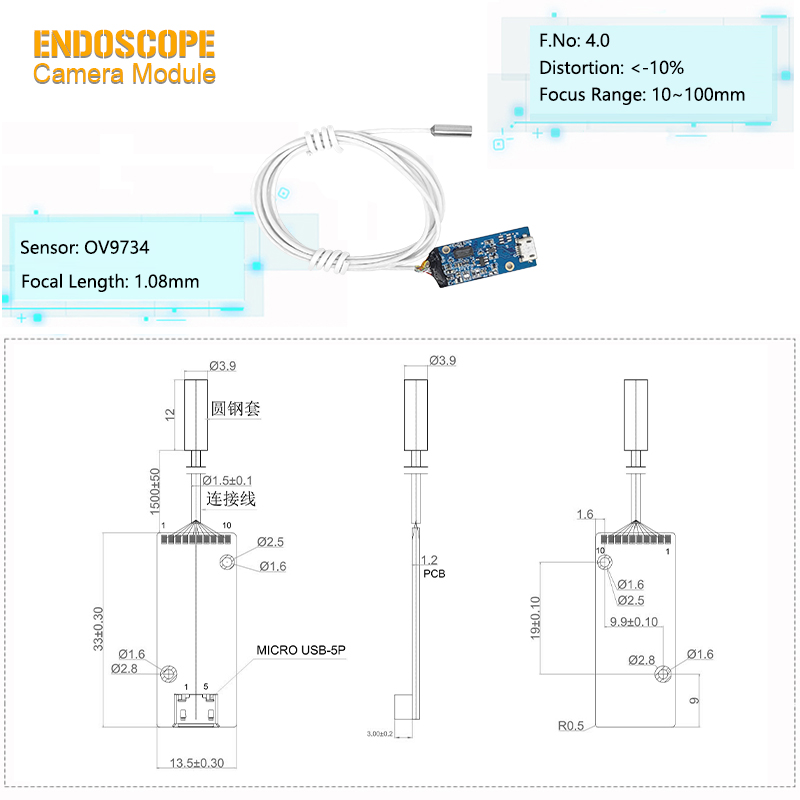

Technische Parameter ◢
Produktname |
3,9-mm-Endoskop-Kameramodul |
Bildsensor |
OV9734 |
Pixel |
1MP |
Geführt |
0402 Led |
DSP |
USB2.0 UVC |
F Nr. |
F4.0 |
Brennweite |
1,08 mm |
Durchmesser |
3,9 mm |
FOV(D*H*V) |
95°*85°*43,5° |
TV-Verzerrung |
<-10 % |
Überprüfung des Durchmessers und der Stahlhülsenstruktur für Einführraum und Frontschutz.
Objektiv- und FOV- Änderungen für unterschiedliche Anforderungen an die interne Sichtabdeckung.
Anpassung des Fokusbereichs basierend auf Ihrem Inspektionsabstand und der Zieloberfläche.
Überprüfung der LED-Konfiguration für Anforderungen an die Nahbereichsbeleuchtung.
Kabel- und Steckeranpassung , einschließlich Kabellänge, USB 5P-Anschluss und Pin-Definition.
Überprüfen Sie die Schutzstruktur, wenn für Ihr Gerät eine wasserdichte oder versiegelte Inspektion erforderlich ist.
Host-Kompatibilitätsbewertung basierend auf Ihrem USB-Terminal, Anzeigegerät oder Ihrer Softwareplattform.
FAQ ◢
1: Welche Art von Kameramodul ist SF-C1019USB-D3.9-PRO OV9734 V1.2?
Es handelt sich um ein D3,9-mm-USB2.0-UVC-Endoskopkameramodul mit einer OV9734-Sensorrichtung, einer Stahlhülsen-Frontendstruktur, einer LED-Struktur und einem 720P-Ausgang mit maximal 30 Bildern pro Sekunde.
2: Was ist der Vorteil des Durchmessers D3,9 mm?
D3,9 mm hilft dem Kamerakopf, in kleine Öffnungen, schmale Rohre, kompakte Hohlräume und Gerätelücken einzudringen, in die größere Endoskopköpfe möglicherweise nicht passen.
3: Welchen Wert hat die Stahlhülsenstruktur?
Die Stahlhülse bietet einen stärkeren Frontschutz für Inspektionen durch Einführen und wiederholte Handhabung. Die Wasserdichtigkeit sollte separat bestätigt werden.
4: Unterstützt dieses Modul die Wasserdichtigkeitsprüfung?
Wasserdichtigkeit oder IP67-Schutz sind nicht angegeben. Wenn eine Inspektion in nasser Umgebung oder eine versiegelte Inspektion erforderlich ist, sollte eine IP-zertifizierte Struktur separat überprüft werden.
5: Welche Ausgabe unterstützt dieses Modul?
Es unterstützt die USB2.0-UVC-Ausgabe im YUV- und MJPEG-Format mit bis zu 720P und maximal 30 Bildern pro Sekunde.
6: Ist es für eine detaillierte Fehleranalyse geeignet?
Es eignet sich besser für die Inspektion und Reparaturvorschau in Echtzeit. Für eine detaillierte Fehleranalyse sollte ein Endoskopmodul mit 1080P, 5 MP oder höherer Auflösung in Betracht gezogen werden.
7: Unterstützt es die einstellbare Helligkeit?
LED-Dimmung ist nicht spezifiziert. Wenn eine einstellbare Helligkeit erforderlich ist, sollte eine dimmunterstützte Struktur oder ein maßgeschneidertes LED-Steuerungsdesign in Betracht gezogen werden.
8: Welche Informationen muss ich angeben, um zu bestätigen, ob dieses Modul zu meinem Projekt passt?
Bitte teilen Sie Ihr Zielgerät, den erforderlichen Durchmesser, den Arbeitsabstand, die Sichtfeldanforderung, die Kabellänge, den Steckertyp, die Lichtverhältnisse, die Schutzanforderungen, die Hostplattform und die erwartete Inspektionsanwendung mit.
