95° Ultraweitwinkel OV9734 CMOS-Sensor USB-Schnittstelle Endoskop-Kameramodul

Dieses 95° Ultraweitwinkel-Endoskopkameramodul OV9734 mit CMOS-Sensor und USB-Schnittstelle verfügt über einen 4-poligen USB-Signalausgang und unterstützt das Standard-UVC-Protokoll, wodurch Plug-and-Play-Kompatibilität ohne Treiber ermöglicht wird. Es ist mit Computern, industriellen Steuerungssystemen und verschiedenen kleinen intelligenten Hardwaregeräten kompatibel. Optisch verfügt das Modul über ein 95°-diagonales Sichtfeldobjektiv mit einem Tiefenschärfebereich von 10–100 mm und einer TV-Verzerrung, die unter 20 % kontrolliert wird, und erfüllt damit grundlegende Bildanforderungen für Weitwinkelszenarien. Eine integrierte LED-Weißlichtbeleuchtung verbessert die Bildaufnahmemöglichkeiten in Umgebungen mit wenig Licht oder Dunkelheit. Das Bildgebungssystem verwendet ein Design mit festem Fokus für eine einfache und zuverlässige Struktur. Es unterstützt eine standardmäßige 5-V-Stromversorgung mit einheitlichen Pin-Definitionen: DM, DP, VCC und GND und integriert Stromversorgung und Signalübertragung. Strukturell nutzt es ein Edelstahlgehäuse mit wasserdichtem IP67-Schutz, das einen stabilen Betrieb in rauen Umgebungen wie Feuchtigkeit, Staub oder kurzzeitigem Eintauchen gewährleistet. Im Inneren kommt ein flexibles Leiterplattendesign (FPC) zum Einsatz. Kernabmessungen wie 3,40 ± 0,15 mm und 0,50 ± 0,2 mm unterliegen einer strengen Toleranzkontrolle, wobei die grundlegenden Maßtoleranzen innerhalb von ± 0,1 mm gehalten werden. Die Anordnung der Komponenten ist ordentlich und entspricht den RoHS-Umweltstandards. Dieses Modul konzentriert sich auf die Erfüllung der grundlegenden visuellen Anforderungen für kompakte Geräte, einschließlich Weitwinkelabdeckung, integrierter Beleuchtung, Wasserdichtigkeit und einfacher Integration. Es ist weit verbreitet in Szenarien wie kleinen Sicherheitsüberwachungssystemen, Smart-Home-Geräten, tragbaren Elektronikgeräten, industriellen Inspektionsgeräten und intelligenten Spielzeugen einsetzbar.

Merkmale ◢

1. Ultraweitwinkel, großes Sichtfeld:   Ausgestattet mit einem 95° diagonalen Sichtfeldobjektiv erreicht ein einzelnes Modul eine umfassende Szenenabdeckung, ohne dass mehrere Module zusammengefügt werden müssen. Dieses Design berücksichtigt die räumlichen Einschränkungen und Sichtfeldanforderungen der Weitwinkelbildgebung in kompakten Geräten.

2. Starke Beleuchtungsfähigkeit bei schlechten Lichtverhältnissen:   Die standardmäßige LED-Beleuchtung vom Typ 0201 sorgt für aktive Beleuchtung bei 0 Lux-Dunkelheit und verbessert die Bildklarheit und Lesbarkeit bei schlechten oder gar keinen Lichtverhältnissen erheblich.

3. Wasserdichter IP67-Schutz:  Das Stahlgehäuse bietet die Wasserdichtigkeitsklasse IP67 und gewährleistet einen stabilen Betrieb in feuchten, staubigen oder kurzzeitigen Eintauchumgebungen. Erweitert die Anwendbarkeit auf Outdoor- und Industrieszenarien.

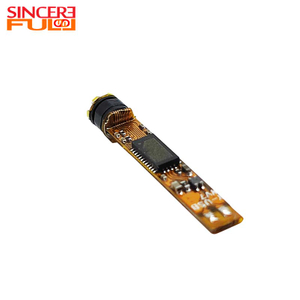

4. Kompaktes Design für einfache Integration:   Verfügt über ein flexibles Leiterplattendesign (FPC), bei dem kritische Maßtoleranzen streng auf ±0,1 mm kontrolliert werden. Sein 3,3-V-Niederspannungsnetzteil ist mit kompakter Smart-Hardware kompatibel. Die 4-polige USB-Schnittstelle integriert Stromversorgung und Signalübertragung, ermöglicht einen Plug-and-Play-Betrieb ohne Treiber und senkt die Hürden bei der Systemintegration deutlich.

Anwendung des Endoskopkameramoduls ◢

1. Kompakte Sicherheitsüberwachung:   Ideal für Mikrokameras, tragbare Überwachungsgeräte und verdeckte Sicherheitsterminals. Das 95°-Ultraweitwinkelobjektiv deckt große Überwachungsbereiche ab, während die IP67-Wasserdichtigkeit und die Beleuchtung bei schwachem Licht für zuverlässige Außen- und Nachtaufnahmen sorgen.

2. Visuelle Smart Home-Integration:   Entwickelt für die Integration in intelligente Türschlösser, Video-Türklingeln und intelligente Geräte. Seine kompakte flexible FPC-Leiterplattenstruktur und das 3,3-V-Niederspannungsnetzteil erfüllen die Miniaturisierungsanforderungen von Heimprodukten. Der treiberlose Betrieb vereinfacht die gesamten Geräteentwicklungs- und Montageprozesse.

3. Tragbare digitale und Kfz-Unterstützung:   Ideal für Minikameras, Dashcams und Action-Kamera-Zubehör. Die LED-Beleuchtung verbessert die Leistung bei schlechten Lichtverhältnissen, während die Verpackung mit Stahlgehäuse die Vibrationsfestigkeit und Haltbarkeit für anspruchsvolle mobile Umgebungen erhöht.

4. Industrielle Inspektions- und Outdoor-Geräte:   Wird in kompakten Rohrdetektoren, industriellen Endoskopen und Geräten zur Überwachung der Außenumgebung eingesetzt. Die IP67-Wasserdichtigkeit gewährleistet einen langfristig stabilen Betrieb unter feuchten und staubigen Bedingungen, während das Ultraweitwinkel-Sichtfeld die Effizienz der Einzelscan-Abdeckung steigert.

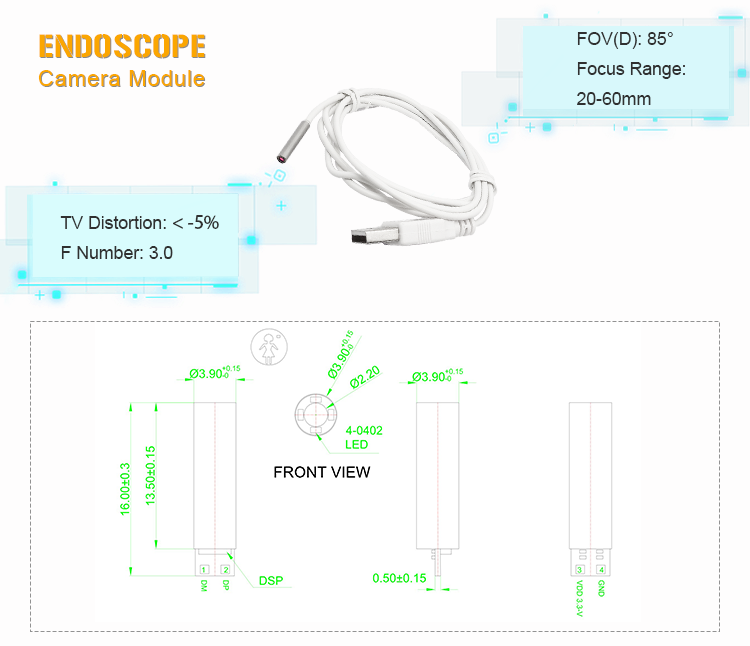

Produktdetails ◢

Schlüsselwörter	Dental-Endoskop-Kameramodul
Sensor	OV9734
Fokusbereich	10mm-100mm
Geführt	0201 LED
Schlüsselwörter	Endoskopkamera
Brennweite	1,25 mm
Sichtfeld (D)	85°
TV-Verzerrung	<-20 %
Ausgabeformat	Standard-UVC
F .NR	4
Zertifikat	CE, FCC, ISO

FAQ◢

F1: Was ist ein Endoskopkameramodul?

Das Endoskop-Kameramodul ist ein wesentlicher Bestandteil endoskopischer Geräte und ermöglicht die Aufnahme hochwertiger Bilder oder Videos von inneren Körperstrukturen. Es besteht normalerweise aus einem Bildsensor, einer optischen Linse, einer Lichtquelle, einer Anschlussschnittstelle und einem Schutzgehäuse. Dieses Modul spielt eine wichtige Rolle bei der Unterstützung von Gesundheitsdienstleistern bei der Untersuchung und Diagnose des Zustands innerer Organe oder Hohlräume während medizinischer Eingriffe. Es bietet visuelles Live-Feedback und unterstützt chirurgische Entscheidungen und Eingriffe mit präzisen Echtzeitbildern.

F2: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A2: Wir sind ein führender Hersteller von Smart-Kameramodulen und betreiben eine eigene Produktionslinie mit 10 staubfreien Werkstätten. Unsere Mitarbeiter halten sich an strenge Produktionsrichtlinien, um Einheitlichkeit und Zuverlässigkeit während des gesamten Prozesses zu gewährleisten. Um die Reinraumumgebung zu erhalten, ist das Team gründlich geschult und trägt spezielle staubfreie Kleidung. Die Qualitätskontrolle hat für uns oberste Priorität. Jedes Produkt wird in verschiedenen Phasen gründlichen Inspektionen unterzogen, um höchste Standards an Leistung und Zuverlässigkeit zu gewährleisten.

F3: Wie steuere ich ein Endoskop-Kameramodul?

A3: Um ein Endoskop-Kameramodul zu verwenden, verbinden Sie es zunächst mit einem kompatiblen Gerät, z. B. einem Smartphone, Tablet oder Computer. Anschließend positionieren Sie die Kamera vorsichtig in dem zu untersuchenden Bereich, sei es eine Körperhöhle oder ein enger Raum. Nutzen Sie die integrierten Fokus- und Beleuchtungseinstellungen der Kamera, um das Bild für optimale Klarheit und Helligkeit zu optimieren. Dadurch wird sichergestellt, dass Sie den Zielbereich effektiv mit einer klaren und beleuchteten Sicht beobachten können, was eine präzise Inspektion ermöglicht.

F4: Was sieht ein Endoskopkameramodul?

Endoskope spielen sowohl in der Medizin als auch in der Industrie eine entscheidende Rolle. Im Gesundheitswesen ermöglichen sie Ärzten die Diagnose verschiedener Erkrankungen, indem sie einen klaren Blick auf innere Bereiche wie Speiseröhre, Magen und Darm ermöglichen und dabei helfen, Probleme wie Geschwüre, Tumore oder Entzündungen zu erkennen. Ein Gastroskop ermöglicht beispielsweise die Untersuchung des oberen Verdauungssystems, während ein Koloskop zur Untersuchung des Dickdarms verwendet wird. In industriellen Umgebungen sind Endoskope wertvoll für die Inspektion von Rohrleitungen, die Erkennung von Anzeichen von Schäden oder Verstopfungen und die Beurteilung des Zustands von Maschinen oder elektrischen Systemen und tragen so zu einer effektiven Wartung und Problemlösung bei.

F5: Was kann für Endoskopkameramodule angepasst werden?

A5: Die von uns angebotenen endoskopischen Kameramodule bieten sehr viele Anpassungsmöglichkeiten an spezifische Bedürfnisse. Sie können die richtige Software für Ihren Endoskopdurchmesser, Ihre Schnittstelle und Ihr Gerät auswählen. Zu den Anpassungsoptionen gehört außerdem die Auswahl, ob das Modul mit einer robusten Stahlhülle für zusätzlichen Schutz, Staub- und Wasserbeständigkeit sowie bestimmten Fallschutzfunktionen ausgestattet ist und ob es mit integrierter LED-Beleuchtung ausgestattet ist, um sicherzustellen, dass Ihr Gerät bei schlechten oder gar keinen Lichtverhältnissen beleuchtet wird. Seine Helligkeit ist einstellbar.
