SF-C10TV-D3.9
Aufrichtig zuerst

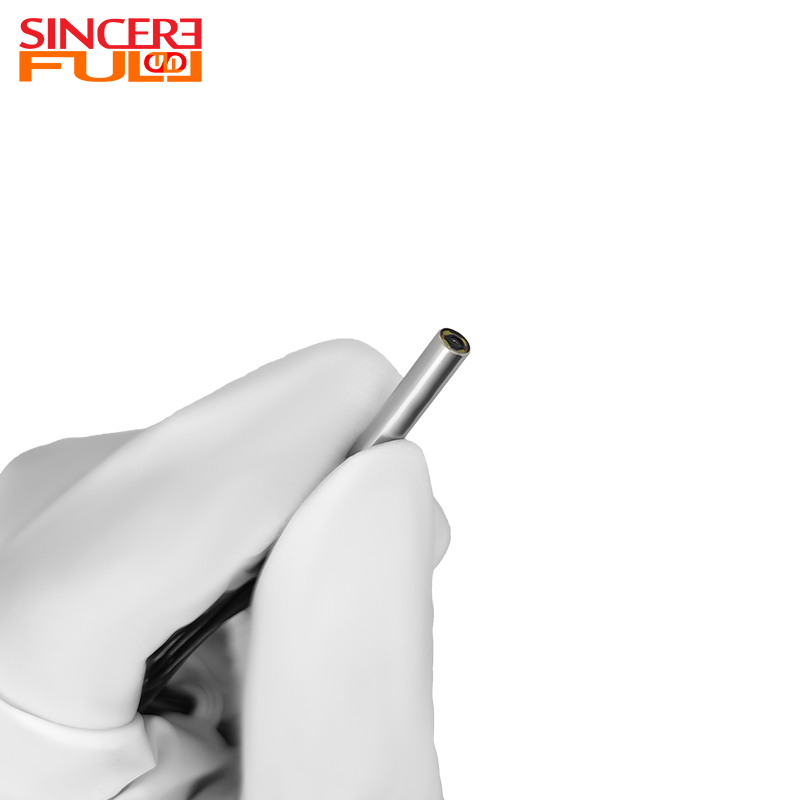

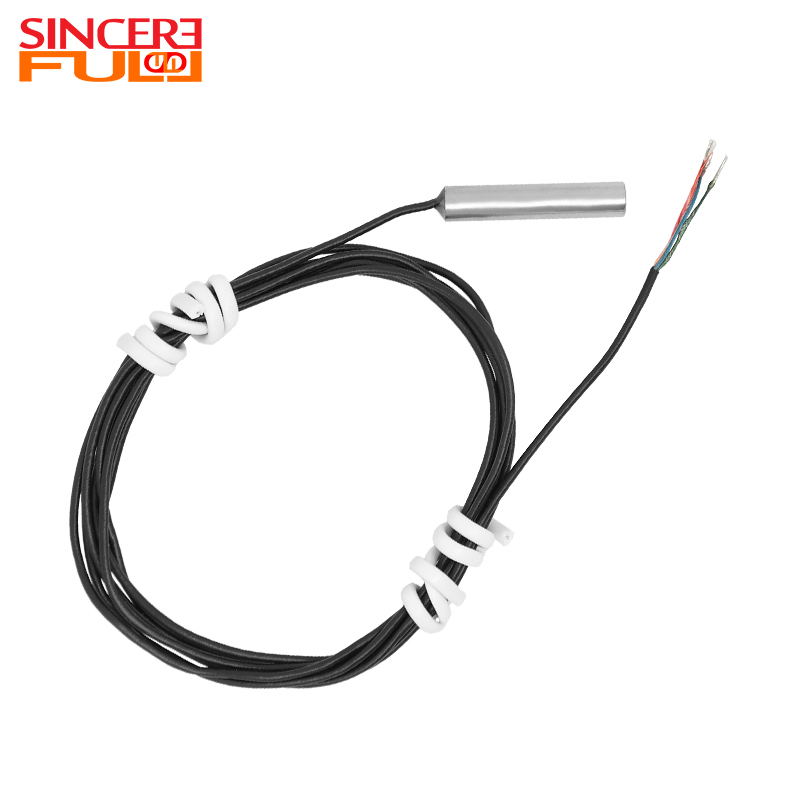

Dieses Weitwinkel-Endoskopkameramodul OV6922 mit 0,08 MP CMOS-Sensor und NTSC-Analog-TV-Ausgang und 3,9 mm Durchmesser ist eine professionelle Miniatur-Analogbildgebungskomponente, die für die minimalinvasive Nahbeobachtung enger Innenhohlräume zugeschnitten ist. Ausgestattet mit einer ultrakompakten 3,9 mm × 20 mm großen Sonde, die mit einem Stahlmantel verstärkt ist und wasserdicht ist (IP67), erreicht sie eine hervorragende Penetration für ultrafeine und gewundene Hohlraumpassagen, um präzise invasive Beobachtungsanforderungen zu erfüllen. Ausgestattet mit einem 1/18-Zoll-OV6922-Sensor unterstützt es 328 x 248 effektive Pixel und eine Auflösung von 200 TV-Zeilen, um klare und feine analoge Bilder zu liefern. Das optische 98°-Weitwinkeldesign erweitert die Einzelbild-Betrachtungsabdeckung, während der werkseitig kalibrierte Fokusbereich von 10–60 mm mit einem 20-mm-Benchmark die Klarheit für routinemäßige Beobachtungsentfernungen ohne manuelle Anpassung vor Ort optimiert. Vier integrierte weiße LEDs mit hoher Helligkeit ermöglichen eine zuverlässige Bildgebung auch in völlig dunklen Umgebungen mit 0 Lux und lösen so die Beleuchtungsbeschränkungen der Erkennung geschlossener Hohlräume. Dank der standardmäßigen NTSC-Analogsignalausgabe lässt es sich direkt an medizinische Monitore und Endoskop-Hosts anschließen und ist gut mit herkömmlichen analogen Anzeigegeräten kompatibel. Das Modul unterstützt eine Weitspannungsversorgung von 3–5 V und einen geringen Stromverbrauch von 0,1–0,4 W und gewährleistet einen stabilen Langzeitbetrieb für klinische Beobachtungen und Inspektionsszenarien feiner Hohlräume.
|
|

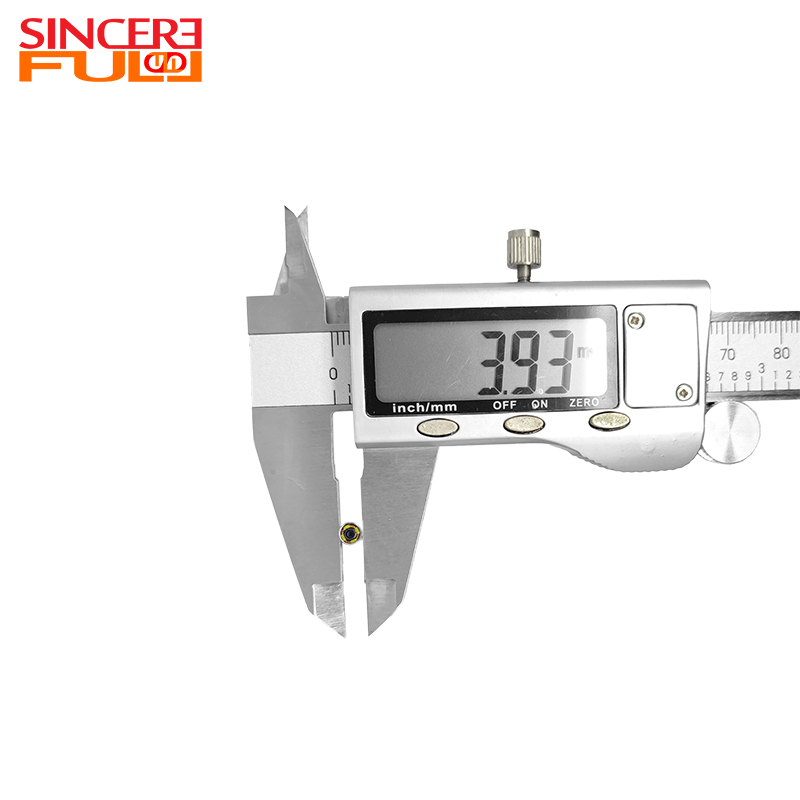

3,9-mm-Ultraminiatursonde: Die wasserdichte, mit Stahl ummantelte IP67-Struktur maximiert die Zugänglichkeit für ultrafeine Hohlräume und die invasive Beobachtung der Atemwege.

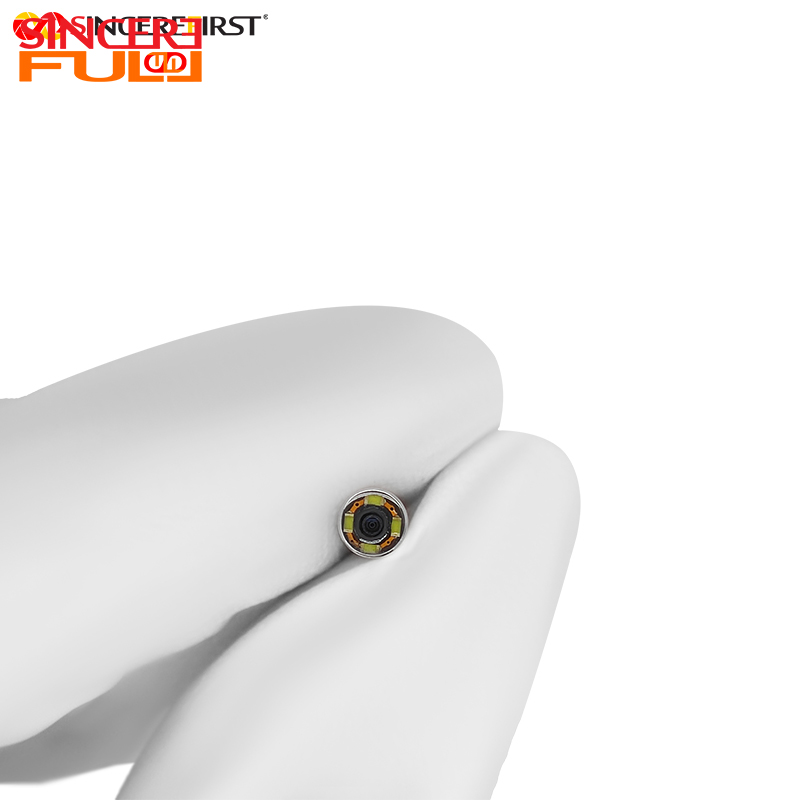

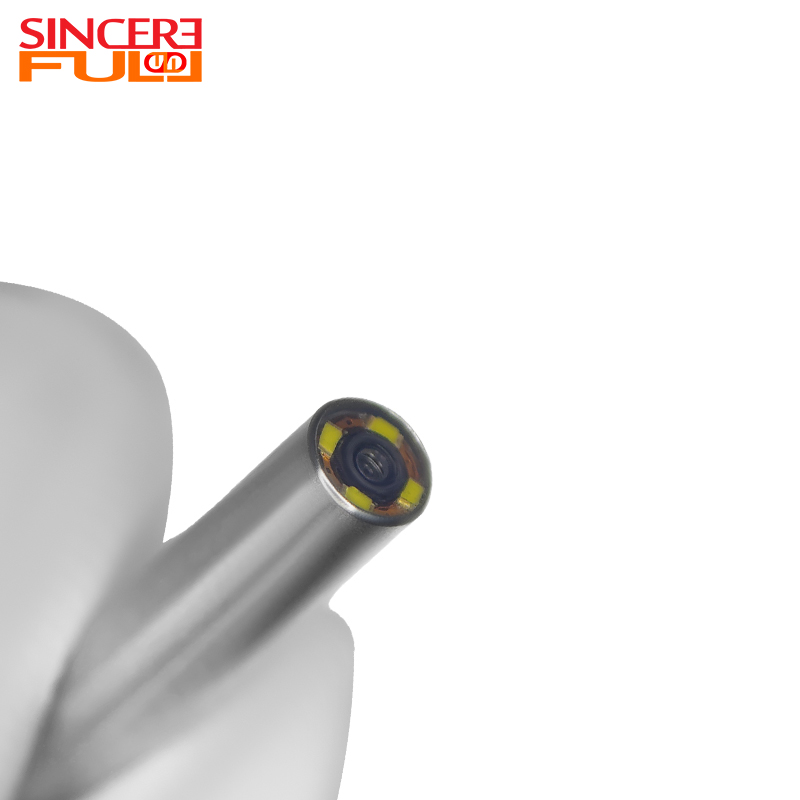

0-Lux-Volldunkelbildgebung: Integrierte vier hochhelle weiße LEDs unterstützen eine stabile Bildgebung in vollständig dunklen geschlossenen Umgebungen ohne zusätzliche Lichtquellen.
Standard-NTSC-Analogausgang: Gibt TV-Analogsignale direkt aus und ermöglicht eine nahtlose Verbindung mit herkömmlichen medizinischen Monitoren und Endoskop-Hosts.
Optimierter Nahbereichsfokus: Der vorkalibrierte Brennweitenbereich von 10–60 mm mit 20-mm-Benchmark gewährleistet eine gleichbleibende Schärfe für routinemäßige klinische Beobachtungen.
Produktname |
3,9-mm-Endoskop-Kameramodul |
Sensor |
OV6922 |
Pixel |
0,08 MP |
LED |
0402 LED |
Fokussierbereich |
10~60mm |
Bildgerät |
1/18' |
Betriebstemperatur |
0°C ~ 40°C |
Sichtfeld (D) |
98° |
Betriebsfeuchtigkeit |
30 %–40 % relative Luftfeuchtigkeit |
AGC |
An |
| Wirkungsvolles Bildelement | 328(H)X248(V)/328 |
| TV-System | NTSC |
| Wasserdicht | IP67 |
Visualisierung der Atemwegsintubation: Kann die Positionierung für Tracheoskopie- und Intubationsoperationen unterstützen, um die Genauigkeit und Sicherheit von Atemwegsintubationsverfahren zu verbessern.
Minimalinvasive Hohlraumbeobachtung: Kann in Echtzeit interne Struktur- und Läsionsbilder für minimalinvasive Hohlraumuntersuchungen in der Hals-Nasen-Ohrenheilkunde und im Harnbereich erfassen.
Inspektion ultrafeiner Rohrleitungen: Kann mithilfe der ultraschlanken, passierbaren Sonde den inneren Zustand ultrafeiner Rohrleitungen und medizinischer Verbrauchsmaterialkanäle erkennen.
Medizinische Lehre und Schulung: Kann als standardisierte Bildgebungseinheit für klinische Lehr- und Fertigkeitstrainingsgeräte dienen, um eine intuitive visuelle Demonstration zu ermöglichen.
1. Was ist ein Endoskop-Kameramodul?
Das Endoskop-Kameramodul ist ein wesentlicher Bestandteil endoskopischer Geräte und ermöglicht die Aufnahme hochwertiger Bilder oder Videos von inneren Körperstrukturen. Es besteht normalerweise aus einem Bildsensor, einer optischen Linse, einer Lichtquelle, einer Anschlussschnittstelle und einem Schutzgehäuse. Dieses Modul spielt eine wichtige Rolle bei der Unterstützung von Gesundheitsdienstleistern bei der Untersuchung und Diagnose des Zustands innerer Organe oder Hohlräume während medizinischer Eingriffe. Es bietet visuelles Live-Feedback und unterstützt chirurgische Entscheidungen und Eingriffe mit präzisen Echtzeitbildern.
2. Was ist der Unterschied zwischen medizinischen und industriellen Endoskopmodulen?
Das medizinische Modul legt Wert auf Biokompatibilität, Sterilisation und hohe Bildqualität und muss der FDA/CE-Zertifizierung entsprechen; Bei Industriemodulen liegt der Schwerpunkt auf Langlebigkeit, breitem Temperaturbetrieb und speziellen Lichtquellen.
3. Warum benötigen HNO-Abteilungen Module mit extrem kleinem Durchmesser?
Bei einem engen Ohr-/Nasenkanalraum kann ein Modul mit einem Durchmesser von weniger als 3 mm die Beschwerden des Patienten verringern und gleichzeitig eine hohe Auflösung zur Erkennung kleiner Läsionen aufrechterhalten.
4. Warum benötigen Pipeline-Inspektionsmodule lange Kabel?
Die Kabellänge beträgt normalerweise 10–30 Meter, einschließlich der Kevlar-Zugschicht und des wasserdichten Steckers, was die Echtzeitübertragung unterstützt und gleichzeitig interner Reibung und chemischer Korrosion der Rohrleitung widersteht.
