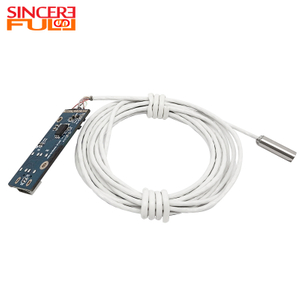

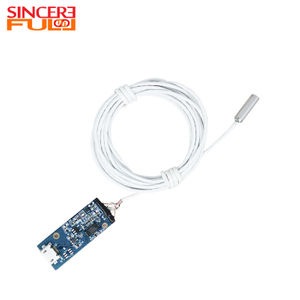

Πλήρως γυαλί φακός 1mp Omnivision OV9734 CMOS αισθητήρας LED ενδοσκοπική μονάδα κάμερας με χαλύβδινο περίβλημα και διάμετρο 3,9 mm

Πρόκειται για μονάδα κάμερας ενδοσκοπίου LED με αισθητήρα LED 1MP με φακό 1MP OmniVision OV9734 με χαλύβδινο περίβλημα και διάμετρο 3,9mm. Διαθέτει αισθητήρα εικόνας 1/9 ιντσών, ο οποίος ενισχύει σημαντικά την ευαισθησία σε χαμηλό φωτισμό και το δυναμικό εύρος μέσω της ανάλυσης 1280×720 και του μεγάλου μεγέθους pixel 1,4μm×1,4μm, εξασφαλίζοντας απεικόνιση υψηλής ευκρίνειας και χαμηλού θορύβου υπό περίπλοκες συνθήκες φωτισμού. Ο φακός, εξ ολοκλήρου από γυαλί, έχει εστιακή απόσταση 1,08 mm, υποστηρίζει εύρος χειροκίνητης εστίασης 10–100 mm και είναι εξοπλισμένος με διάφραγμα F4.0 και εξαιρετικά ευρύ οπτικό πεδίο (95° διαγώνιος / 83° οριζόντια / 43,5° ​​κατακόρυφο), καλύπτοντας μια μεγάλη περιοχή επιθεώρησης. Η παραμόρφωση ελέγχεται σε λιγότερο από -10%, μειώνοντας αποτελεσματικά την παραμόρφωση των άκρων. Η μονάδα υποστηρίζει έξοδο στα 30 fps για ρυθμούς καρέ 720p ή VGA, καλύπτοντας τις ανάγκες διαφόρων σεναρίων εφαρμογών. Διαθέτει συμπαγή, διαχωρισμένο σχεδιασμό με κύρια διάμετρο σώματος μόλις 3,9 mm, ενσωματωμένο 4 ενσωματωμένα τσιπ φωτισμού LED και προστατευτικό χαλύβδινο περίβλημα, επιτυγχάνοντας αντοχή στο νερό IP67 και εξασφαλίζοντας σταθερότητα για λειτουργίες μεγάλης διάρκειας. Τα δεδομένα μεταδίδονται σταθερά μέσω μιας διεπαφής USB 2.0, συμβατή με εφαρμογές απεικόνισης υψηλής ακρίβειας, όπως η ιατρική ενδοσκόπηση και η βιομηχανική επιθεώρηση.

Πλεονέκτημα προϊόντος ◢

• Απεικόνιση υψηλής ευκρίνειας και χαμηλού θορύβου: Εξοπλισμένο με αισθητήρα μεγάλου pixel 1,4μm και φακό από γυαλί, εξασφαλίζοντας καθαρές και καθαρές εικόνες κάτω από περίπλοκες συνθήκες φωτισμού.


• Στιβαρή περιβαλλοντική προσαρμοστικότητα: Ένα αδιάβροχο ατσάλινο περίβλημα IP67 με 4 φωτιστικά LED εξασφαλίζει σταθερή λειτουργία κάτω από σκληρές συνθήκες εργασίας.

• Ευέλικτη σχεδίαση εστίασης: Ένα σταθερό εύρος εστίασης 10–100 mm καλύπτει με ακρίβεια τις ανάγκες διαφορετικών αποστάσεων επιθεώρησης.

• Συμβατότητα πολλαπλών σεναρίων: Η διεπαφή USB 2.0 υποστηρίζει έξοδο 720p@30fps, ικανοποιώντας τις ανάγκες απεικόνισης υψηλής ακρίβειας των ιατρικών και βιομηχανικών εφαρμογών.

• Μικροσκοπική δομή: Μια ξεχωριστή σχεδίαση με διάμετρο μόνο 3,9 mm εξισορροπεί τη φορητότητα και τη λειτουργικότητα.




Εφαρμογή της μονάδας κάμερας ενδοσκοπίου ◢

1. Εξοπλισμός επιθεώρησης UAV για δομικές βλάβες:   Ενσωματωμένος σε drones για εξ αποστάσεως οπτική επιθεώρηση εσωτερικών δομών γεφυρών και πτερυγίων ανεμογεννητριών.

2. Επιστημονικό Σύστημα Μικροσκοπικής Απεικόνισης: Χρησιμοποιείται για μικροσκοπική παρατήρηση βιολογικών ιστών σε συνδυασμό με μικροσκόπια και συνδέεται απευθείας με υπολογιστή μέσω USB για την επίτευξη εγγραφής υψηλής ευκρίνειας σε πραγματικό χρόνο.

3. Ενδοσκόπιο Επιθεώρησης Αυτοκινήτου: Ελέγχει τη φθορά εξαρτημάτων ακριβείας, όπως μπλοκ κινητήρα και κιβώτια ταχυτήτων, μέσα από στενά κενά, με φωτισμό LED που λύνει το πρόβλημα των σκοτεινών γωνιών.

4. Συσκευή επιθεώρησης βιομηχανικών σωληνώσεων:  Ανιχνεύει ρωγμές, διάβρωση ή ξένα αντικείμενα μέσα σε αγωγούς πετρελαίου και αερίου και αγωγούς κλιματισμού, με προστασία IP67 κατάλληλη για υγρά περιβάλλοντα.

5. Ιατρικό Ηλεκτρονικό Ενδοσκόπιο:  Χρησιμοποιείται για απεικόνιση υψηλής ευκρίνειας σε πραγματικό χρόνο σε ελάχιστα επεμβατικές χειρουργικές επεμβάσεις, υποστηρίζοντας την εξερεύνηση της βλάβης με όργανα όπως λαρυγγοσκόπια και κυστεοσκόπια.

Τεχνικές Παράμετροι ◢

Όνομα προϊόντος	Κάμερα ενδοσκοπίου επιθεώρησης βιομηχανίας
Αισθητήρας εικόνας	1/9'
Εικονοκύτταρο	720P
FOV(D*H*V)	95° 85° 43,5°
Εύρος εστίασης	10mm-100mm
Εστιακό μήκος	1,08 χλστ
Αριθμός F	4.0
FOV(D)	75°
Παραμόρφωση τηλεόρασης	＜-10%
Διασύνδεση	USB2.0

FAQ ◢

1. Τι είναι η μονάδα κάμερας ενδοσκοπίου;

Η μονάδα κάμερας ενδοσκοπίου είναι μια ειδική συσκευή λήψης εικόνας για εξοπλισμό ενδοσκοπίου. Συνήθως αποτελείται από έναν αισθητήρα εικόνας, ένα σύστημα φακών, μια πηγή φωτός, μια διασύνδεση σύνδεσης και ένα υλικό περιβλήματος ενθυλάκωσης για τη λήψη υψηλής ποιότητας εικόνας ή βίντεο ενός εσωτερικού οργάνου ή κοιλότητας ώστε το προσωπικό να παρατηρεί και να παρεμβαίνει κατά τη διεξαγωγή μιας επιθεώρησης.

2. Ποιες είναι οι κοινές προδιαγραφές ανάλυσης της μονάδας κάμερας ενδοσκοπίου;

 Οι βασικές αναλύσεις περιλαμβάνουν 720p, 1080p, 4K, κ.λπ. Οι μονάδες ιατρικού βαθμού απαιτούν συνήθως περισσότερα από 1080p για να διασφαλιστεί η διαγνωστική ακρίβεια, ενώ οι βιομηχανικές μονάδες μπορούν να επιλέξουν χαμηλότερες αναλύσεις για να μειώσουν το κόστος ανάλογα με τη ζήτηση. Οι μονάδες εξαιρετικά υψηλής ανάλυσης (όπως το 4K) χρησιμοποιούνται κυρίως σε χειρουργικές επεμβάσεις ακριβείας ή επιστημονική έρευνα.

3. Ποια είναι η διαφορά μεταξύ ιατρικών και βιομηχανικών μονάδων ενδοσκοπίου;

Η ιατρική ενότητα δίνει έμφαση στη βιοσυμβατότητα, την αποστείρωση και την υψηλή ποιότητα εικόνας και πρέπει να συμμορφώνεται με την πιστοποίηση FDA/CE. Οι βιομηχανικές μονάδες επικεντρώνονται στην ανθεκτικότητα (όπως αντιδιαβρωτική προστασία), τη λειτουργία σε ευρεία θερμοκρασία (-20°C έως 70°C) και ειδικές πηγές φωτός (όπως η υπεριώδης ακτινοβολία).

4. Αυτή η μονάδα κάμερας ενδοσκοπίου απαιτεί ειδικό πρόγραμμα οδήγησης;

Η μονάδα χρησιμοποιεί μια τυπική διεπαφή USB 2.0 και υποστηρίζει τη λειτουργία plug-and-play. Είναι συμβατό με κύρια λειτουργικά συστήματα όπως τα Windows και το Linux μέσω του πρωτοκόλλου UVC. Εάν απαιτείται ειδικό πρόγραμμα οδήγησης, μπορεί να υποστηριχθεί η προσαρμογή.
