1/11 Zoll 720P 3,9 mm Durchmesser HD CMOS Sensor Endoskop-Kameramodul

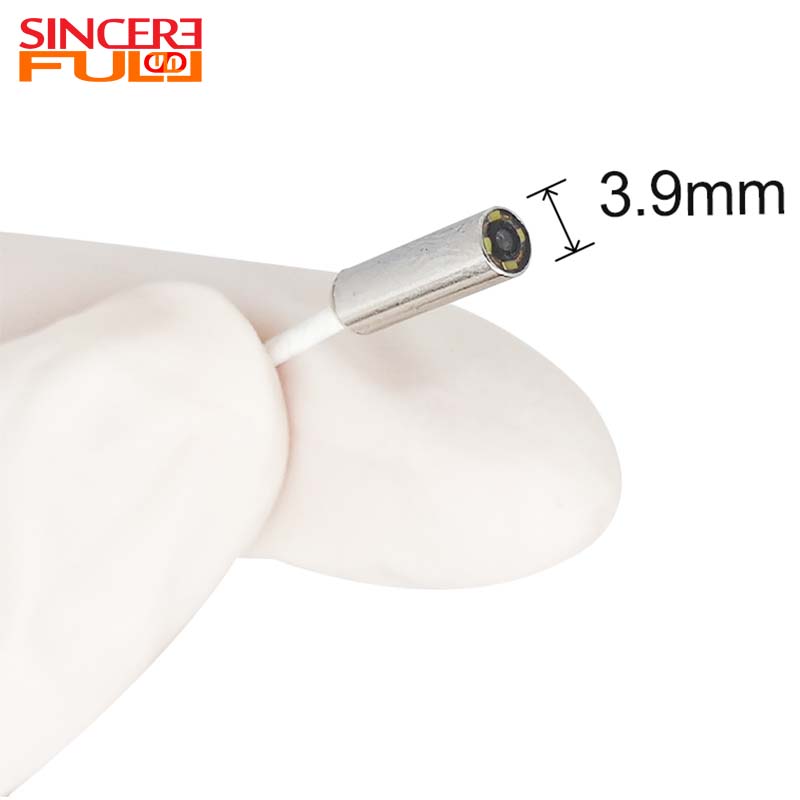

Dieses 1/11-Zoll-HD-CMOS-Sensor-Endoskopkameramodul mit 720P und 3,9 mm Durchmesser ist ein Bildgebungsgerät für den mittleren bis nahen Bereich, das auf einem 1/11-Zoll-Sensor basiert. Seine technischen Spezifikationen und sein konstruktiver Aufbau orientieren sich an der Kernanforderung der präzisen Beobachtung auf mittlere und kurze Entfernungen. Ausgestattet mit einem Sensor mit 720P-Auflösung und einer Bildratenkonfiguration von 60 Bildern pro Sekunde liefert dieses Modul flüssige, verwacklungsfreie Bilder in dynamischen Beobachtungsszenarien. Die Kombination aus einer Brennweite von 1,25 mm und einer F4-Blende gewährleistet eine klare Abbildung innerhalb eines Sichtfelds von 75°. mit TV-Verzerrung, die auf -10 % kontrolliert wird, um die geometrische Genauigkeit zu verbessern. Vier weiße LEDs der Größe 0402 sorgen für eine stabile Zusatzbeleuchtung während der Beobachtung. Diese Konfiguration, gepaart mit einem Fokusbereich von 10 mm bis 100 mm, ermöglicht es dem Modul, auch bei schlechten Lichtverhältnissen klare Details kleiner Ziele aus kurzer bis mittlerer Entfernung zu erfassen. Für die Konnektivität nutzt das Modul eine Typ-C-Schnittstelle sowohl für die Datenübertragung als auch für die Stromversorgung und unterstützt Standard-UVC-Ausgabeformate. Dieses Design vereinfacht die Geräteverbindungsverfahren und reduziert gleichzeitig Kompatibilitätsprobleme mit verschiedenen Endgeräten. Flexible Kabelauswahloptionen ermöglichen darüber hinaus unterschiedliche Anwendungsszenarien. Strukturell werden die Basistoleranzen des Moduls streng auf 0,1 mm kontrolliert. Sein kompakter Formfaktor ermöglicht die Integration in Beobachtungsgeräte mit begrenztem Platzangebot, während die 5,1-K-Pulldown-Widerstandsschaltungskonfiguration eine stabile Schnittstellenstromversorgung gewährleistet. Der synergistische Effekt dieser technischen Merkmale ermöglicht es dem Endoskopkameramodul, genau auf Szenarien zu reagieren, die eine reibungslose Bildgebung und eine kompakte Gerätegröße erfordern, wie z. B. die Inspektion kleiner elektronischer Geräte, die Beobachtung von Endoskopien zu Hause und die Inspektion leichter Industriekomponenten. Seine optimierte Hardwarekonfiguration und praktischen Leistungsparameter bieten eine kostengünstige technische Lösung für Beobachtungsaufgaben im mittleren bis nahen Bereich.

Produktvorteil ◢

• 1. Hervorragende dynamische Bildgebungsleistung mit hoher Bildrate: Ausgestattet mit einem Sensor mit 720P-Auflösung und einem Design mit hoher Bildrate von 60 Bildern pro Sekunde liefert es flüssige, verwacklungsfreie Bilder und erfüllt genau die Beobachtungsanforderungen im mittleren bis nahen Bereich in dynamischen Szenen.

• 2. Hohe geometrische Abbildungsgenauigkeit: Durch die Verwendung einer Brennweite von 1,25 mm in Kombination mit einer F4-Blende wird eine klare Abbildung über ein Sichtfeld von 75° erzielt und gleichzeitig die TV-Verzerrung auf bis zu -10 % kontrolliert, wodurch effektiv die geometrische Genauigkeit der beobachteten Bilder gewährleistet wird.

• 3. Flexible und praktische Konnektivität: Verfügt über eine Typ-C-Schnittstelle, die mit dem Standard-UVC-Ausgabeformat kompatibel ist, sodass keine komplexen Treiber erforderlich sind. Unterstützt optionale Kabel zur Anpassung an verschiedene Endgeräte und Anwendungsszenarien.

• 4. Starke Anpassungsfähigkeit für die Beobachtung im mittleren bis nahen Bereich: Präziser Fokusbereich von 10 mm bis 100 mm, gepaart mit vier weißen 0402-LEDs für stabile Beleuchtung. Selbst bei schlechten Lichtverhältnissen erfasst es klare Details bei der Beobachtung kleiner Ziele aus mittlerer bis kurzer Entfernung.

Anwendung des Endoskopkameramoduls ◢

1. Inspektion kleiner elektronischer Geräte: Seine kompakte Struktur ergänzt einen Nahfokusbereich von 10 mm bis 100 mm und ermöglicht den Zugang zu engen Räumen wie Leiterplatten und Mikrokomponenten. Dies erleichtert die klare Beobachtung von Lötstellen und Montagebedingungen und unterstützt die Qualitätskontrolle und Fehlerbehebung bei elektronischen Geräten.

2. Inspektion von Leichtindustriekomponenten: Ein 75°-Sichtfeld und eine verzerrungsarme Bildgebungsleistung machen es für die Erkennung von Oberflächenfehlern und Maßabweichungen in kleinen Hardwareteilen, Präzisionskunststoffkomponenten und anderen Leichtindustrieteilen geeignet und erfüllen grundlegende Bildgebungsanforderungen für die Qualitätskontrolle in der industriellen Produktion.

3. Tragbare Endoskopie-Beobachtung für Verbraucher: Ausgestattet mit einer universellen Typ-C-Schnittstelle und optionalen Kabelkonfigurationen lässt es sich flexibel in tragbare Endoskopiegeräte für Verbraucher integrieren. Es ist ideal für einfache Beobachtungen in Haushaltsszenarien wie Sanitär- und Geräteinnenräumen und bietet eine benutzerfreundliche Bedienung und reibungslose Bildgebung.

4. Grundlegende wissenschaftliche Forschungsbeobachtung: Eine hohe Bildrate von 60 Bildern pro Sekunde und eine stabile Zusatzbeleuchtung unterstützen die dynamische Makrobeobachtung biologischer Proben und die interne Überwachung kleiner Versuchsgeräte. Dies bietet eine klare Visualisierung für die experimentelle Datenerfassung in Grundlagenforschungsumgebungen.

Technische Parameter ◢

Produktname	720P Mikro-Endoskopkamera
Bildsensor	CMOS
Pixel	720P
Schnittstellentyp	USB
Fokussierbereich	10mm-100mm
Brennweite	1,25 mm
F-Nummer	4
Sichtfeld (D)	75°
TV-Verzerrung	<-10 %
Zertifikat	CE-RoHS-Reichweite

FAQ ◢

1. Was ist der Unterschied zwischen medizinischen und industriellen Endoskopmodulen?

Das medizinische Modul legt Wert auf Biokompatibilität, Sterilisation und hohe Bildqualität und muss der FDA/CE-Zertifizierung entsprechen; Industriemodule konzentrieren sich auf Haltbarkeit (z. B. Korrosionsschutz), breiten Temperaturbetrieb (-20 °C bis 70 °C) und spezielle Lichtquellen (z. B. UV).

2. Was sind die Merkmale des Dentalendoskopmoduls?

Integriertes Ring-LED-Licht mit hoher Farbwiedergabe, Auflösung ≥1080p, teilweise mit kabellosem Handheld-Design ausgestattet, einfache Mehrwinkelfotografie im Mund und Anschluss an das Diagnose- und Behandlungssystem.

3. Was kann ich tun, wenn das Modul nicht startet?

Überprüfen Sie das Netzteil (z. B. 12-V-Ausgang), der Anschluss ist locker und die Sicherung ist durchgebrannt. Wenn das Funkmodul verwendet wird, überprüfen Sie den Batteriestand und den Kopplungsstatus.
