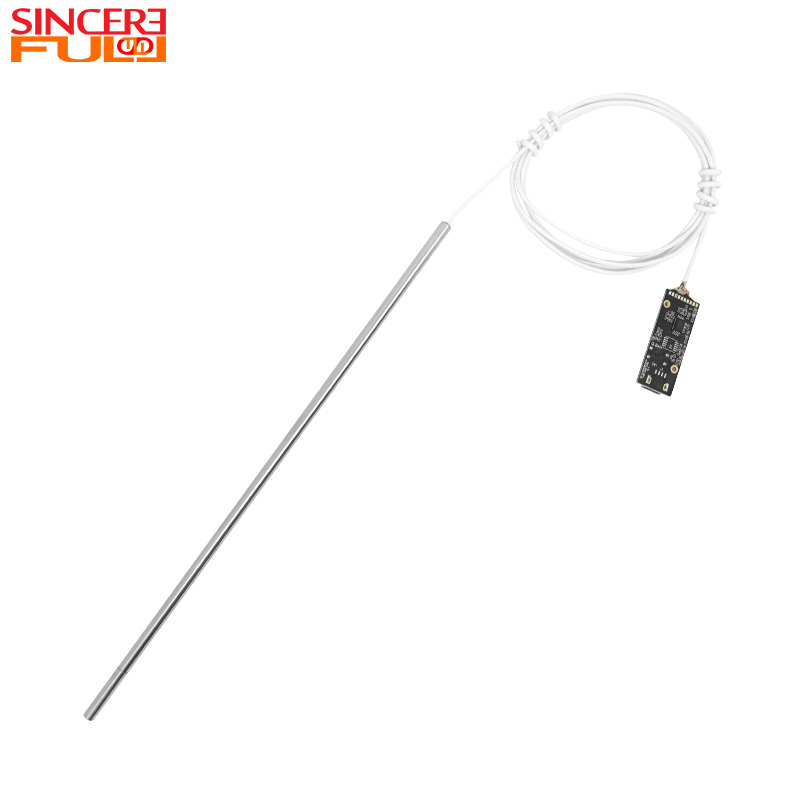

Helglasobjektiv 1mp Omnivision OV9734 CMOS-sensor LED-endoskopkameramodul med stålmuffe og en diameter på 3,9 mm

Dette er helt glasobjektiv 1MP OmniVision OV9734 CMOS-sensor LED-endoskop kameramodul med en stålmuffe og en diameter på 3,9 mm. Den har en 1/9-tommer billedsensor, som markant forbedrer følsomheden ved lavt lys og det dynamiske område gennem sin 1280×720 opløsning og store pixelstørrelse på 1,4μm×1,4μm, hvilket sikrer højopløsning og lavstøjsbilleddannelse under komplekse lysforhold. Objektivet, der udelukkende er lavet af glas, har en brændvidde på 1,08 mm, understøtter et manuel fokusområde på 10–100 mm og er udstyret med en F4.0 blænde og et ultrabredt synsfelt (95° diagonal / 83° vandret / 43,5° ​​lodret), der dækker et stort inspektionsområde. Forvrængning kontrolleres ved mindre end -10 %, hvilket effektivt reducerer kantdeformation. Modulet understøtter output ved 30 fps for 720p eller VGA frame rates, der opfylder behovene i forskellige applikationsscenarier. Den har et kompakt, adskilt design med en hovedkropsdiameter på kun 3,9 mm, med 4 indbyggede LED-belysningschips og en beskyttende stålmuffe, der opnår IP67 vandtæthed og sikrer stabilitet til langvarige operationer. Data overføres stabilt via et USB 2.0-interface, der er kompatibelt med højpræcisionsvisualiseringsapplikationer såsom medicinsk endoskopi og industriel inspektion.

Produktfordel ◢

• High-Definition og Low-Noise Imaging: Udstyret med en 1,4 μm stor-pixel sensor og en helt glas linse, der sikrer klare og rene billeder under komplekse lysforhold.


• Robust miljøtilpasningsevne: Et IP67 vandtæt stålkabinet med 4 LED-lyskilder sikrer stabil drift under barske arbejdsforhold.

• Fleksibelt fokuseringsdesign: Et fast fokusområde på 10–100 mm opfylder præcist behovene for forskellige inspektionsafstande.

• Multi-scenario-kompatibilitet: USB 2.0-grænseflade understøtter 720p@30fps output, der opfylder højpræcisionsvisualiseringsbehovene for medicinske og industrielle applikationer.

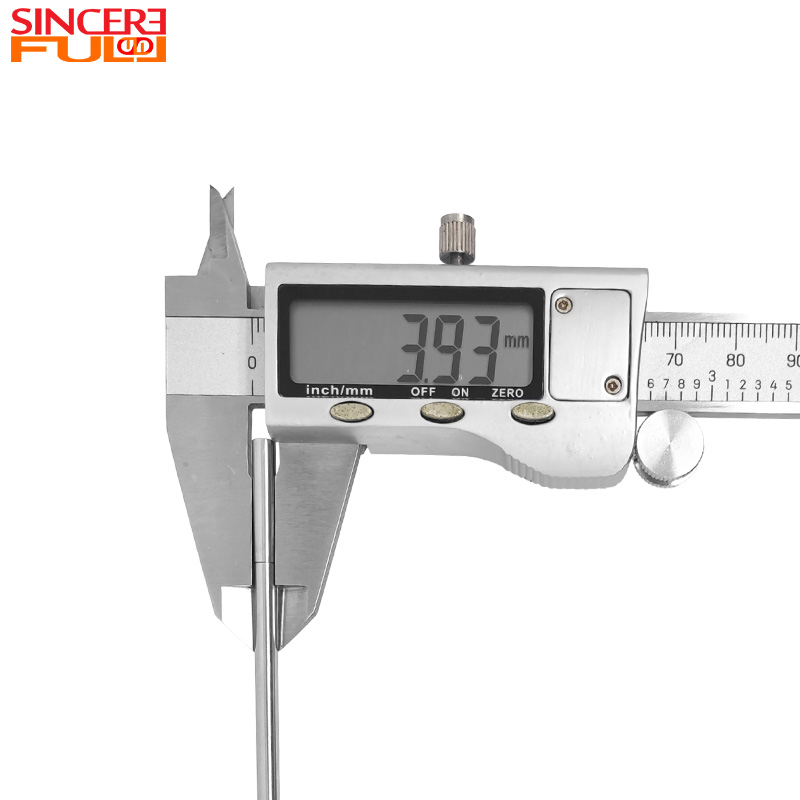

• Miniaturiseret struktur: Et adskilt design med en diameter på kun 3,9 mm balancerer bærbarhed og funktionalitet.




Anvendelse af endoskopkameramodul ◢

1. UAV-inspektionsudstyr for strukturelle skader:   Integreret i droner til visuel fjerninspektion af indvendige strukturer af broer og vindmøllevinger.

2. Scientific Microscopic Imaging System: Anvendes til mikroskopisk observation af biologiske væv i forbindelse med mikroskoper og direkte forbundet til en computer via USB for at opnå real-time high-definition optagelse.

3. Automotive Inspection Endoscope: Inspicerer slid på præcisionskomponenter såsom motorblokke og transmissioner gennem smalle mellemrum, med LED-belysning, der løser problemet med mørke hjørner.

4. Industriel rørledningsinspektionsanordning:  Detekterer revner, korrosion eller fremmedlegemer inde i olie- og gasrørledninger og airconditionkanaler med IP67-beskyttelse, der er egnet til fugtige miljøer.

5. Medicinsk elektronisk endoskop:  Anvendes til real-time high-definition billeddannelse i minimalt invasive operationer, der understøtter læsionsudforskning med instrumenter som laryngoskoper og cystoskoper.

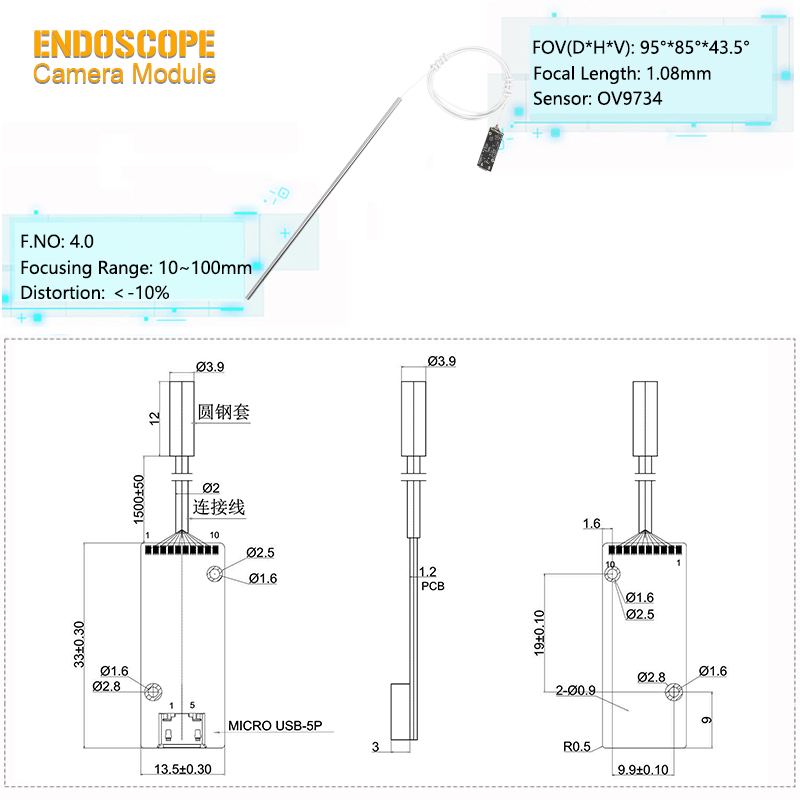

Tekniske parametre ◢

Produktnavn	Industriinspektion Endoskopkamera
Billedsensor	1/9'
Pixel	720P
FOV(D*H*V)	95° 85° 43,5°
Fokusområde	10mm-100mm
Brændvidde	1,08 mm
F nummer	4.0
FOV(D)	75°
TV-forvrængning	＜-10 %
Interface	USB 2.0

FAQ ◢

1. Hvad er et endoskopkameramodul?

Endoskopkameramodulet er en speciel billedopsamlingsenhed til endoskopudstyr. Det består normalt af en billedsensor, et linsesystem, en lyskilde, en forbindelsesgrænseflade og et indkapslingshusmateriale til at optage et højkvalitetsbillede eller video af et indre organ eller hulrum, som personalet kan observere og gribe ind, når de udfører en inspektion.

2. Hvad er de fælles specifikationer for opløsningen af ​​endoskopkameramodulet?

 Almindelige opløsninger omfatter 720p, 1080p, 4K osv. Moduler af medicinsk kvalitet kræver normalt mere end 1080p for at sikre diagnostisk nøjagtighed, mens industrielle moduler kan vælge lavere opløsninger for at reducere omkostningerne i overensstemmelse med efterspørgslen. Moduler med ultrahøj opløsning (såsom 4K) bruges mest i præcisionskirurgi eller videnskabelig forskning.

3. Hvad er forskellen mellem medicinske og industrielle endoskopmoduler?

Det medicinske modul lægger vægt på biokompatibilitet, sterilisering og høj billedkvalitet og skal overholde FDA/CE-certificeringen; Industrielle moduler fokuserer på holdbarhed (såsom korrosionsbeskyttelse), bred temperaturdrift (-20°C til 70°C) og specielle lyskilder (såsom UV).

4. Kræver dette endoskopkameramodul en dedikeret driver?

Modulet bruger et standard USB 2.0-interface og understøtter plug-and-play-funktionalitet. Den er kompatibel med almindelige operativsystemer som Windows og Linux via UVC-protokollen. Hvis der kræves en dedikeret driver, kan tilpasning understøttes.
