Produktübersicht

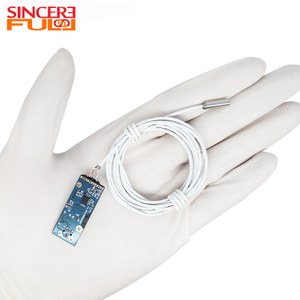

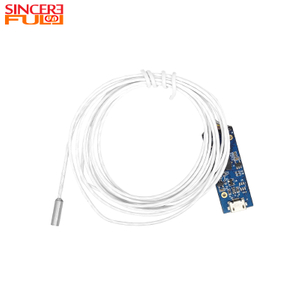

Als führender Hersteller und Lieferant von Präzisionsbildgebungskomponenten präsentieren wir das 3,9-mm-Ultraminiatur-Endoskopkameramodul mit Leiterplatte. Diese mikrovisuelle Lösung wurde für eine nahtlose Hardware-Integration entwickelt und ermöglicht es Entwicklern und Geräteherstellern, strenge Platzbeschränkungen zu überwinden und gleichzeitig hochauflösende Diagnosen bereitzustellen.

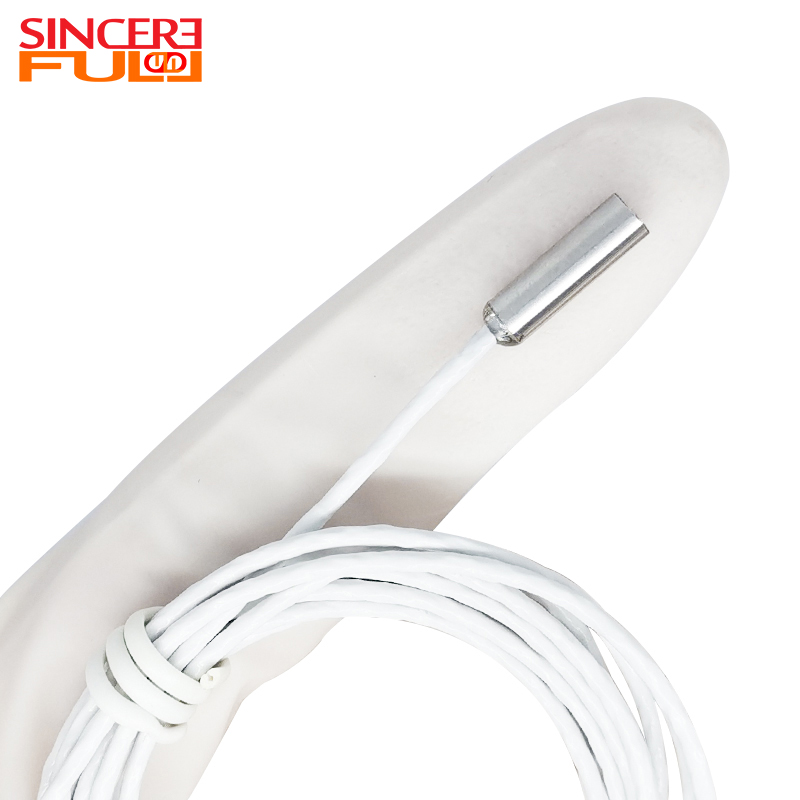

- Ultrakompakte Edelstahlsonde mit 3,9 mm Durchmesser für unzugängliche Mikroräume.
- Standardisiertes PCB-Layout mit einer direkten USB 2.0-Schnittstelle für eine optimierte Montage.
- Treiberfreie UVC-Protokollkompatibilität für schnelle Systembereitstellung auf mehreren Plattformen.
- Optimiert für anspruchsvolle Anwendungen in der industriellen Inspektion, Automobildiagnose und Herstellung von Präzisionsgeräten.
Produktbeschreibung
Das 3,9-mm-Ultraminiatur-USB-2.0-Endoskopkameramodul stellt einen Paradigmenwechsel in der mikrovisuellen Technik dar und wurde sorgfältig entwickelt, um die restriktivsten Umgebungen zu beleuchten und zu erfassen. Die ultraschlanke Sonde mit einem Durchmesser von 3,9 mm ist in einem robusten Gehäuse aus rostfreiem Stahl untergebracht, das sich angenehm kühl anfühlt, und gleitet mühelos durch enge Rohrleitungen, Mikroporen und komplizierte mechanische Hohlräume, die herkömmliche Bildgebungsgeräte völlig überflüssig machen. Die haptische Qualität der standardisierten Leiterplatte spiegelt außergewöhnliche industrielle Handwerkskunst wider und verfügt über ein hochpräzises Layout, das Hardware-Ingenieure nahtlos in Host-Motherboards integrieren können, ohne den Aufwand komplexer Adapterkonfigurationen.
Über seine physische Eleganz hinaus verändert dieses Bildgebungsmodul die betriebliche Effizienz für Geräteentwickler grundlegend. Durch die Nutzung einer Standard-USB-Schnittstelle erhält es eine stabile Stromversorgung und überträgt High-Fidelity-Daten direkt über vorhandene Ports, wodurch die interne Hardware-Unordnung drastisch reduziert und die Entwicklungszyklen beschleunigt werden. Die visuelle Ausgabe ist gestochen scharf und kompromisslos und kann feinste Oberflächentexturen, kleinste Kratzer und mikroskopische Anomalien mit absoluter Klarheit erfassen. Ganz gleich, ob sie bei anspruchsvollen Industrieinspektionen, bei der Präzisionsdiagnostik im Automobilbereich oder bei anspruchsvollen Laborbeobachtungen zum Einsatz kommen – diese Miniatur-Sichtkomponente ermöglicht es Geräteherstellern, ihre Diagnosefähigkeiten zu verbessern, eine zuverlässige Leistung sicherzustellen und die Markteinführungszeit für fortschrittliche Inspektionssysteme zu verkürzen.
Produktspezifikationen
| Parameterspezifikationsdetails |
|
| Produktname |
3,9-mm-VGA-Sensor-Endoskop-Kameramodul |
| Bildsensor |
VGA-Sensor (1/18 Zoll CMOS) |
| Modulgröße |

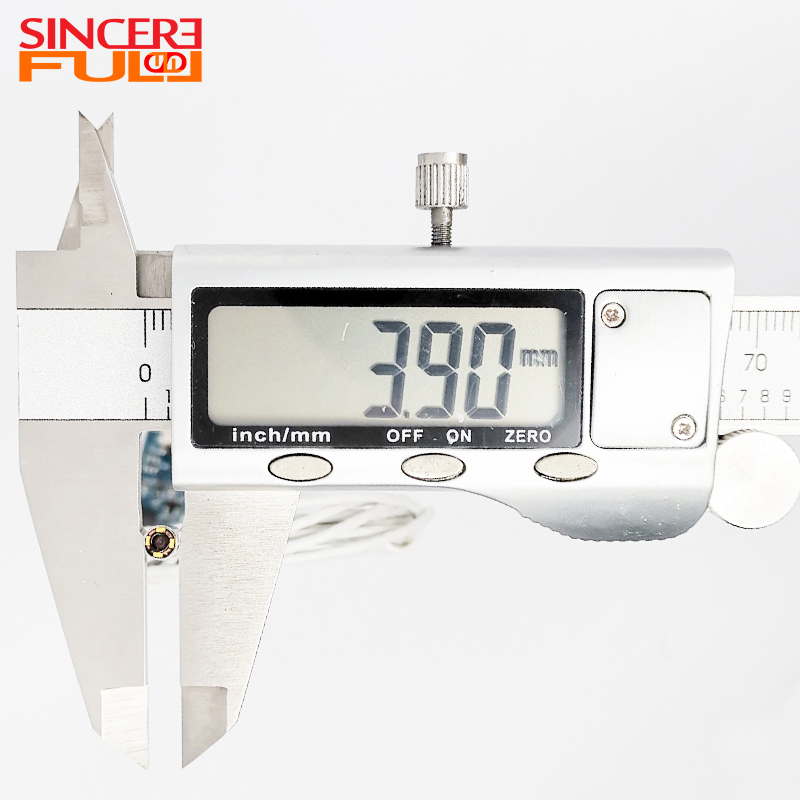

3,9 mm Durchmesser (±0,10 mm) |
| F Nr. |
3.58 |
| Sichtfeld (D) |
90° (Integriertes 120° Ultraweitwinkelobjektiv) |
| TV-Verzerrung |
< -5,5 % |
| Ausgabeschnittstelle |
USB 2.0 (Micro USB-5P, unterstützt Hot-Swapping) |
| Theorie |
CMOS-Bildgebung |
| Fokusbereich |
20–80 mm (Schärfentiefe: 5–50 mm, minimaler Arbeitsabstand: 5 mm) |
| Ausgabeformat |
YUV & MJPG (Dual-Format-Ausgabe, per Software umschaltbar) |
| Beleuchtung |
4 weiße LEDs mit hoher Helligkeit (Klare Bildgebung bei 0 Lux) |
| Wasserdichtigkeitsklasse |
IP67 (Staub- und Wasserbeständigkeit) |
| Betriebstemperatur |
-20 °C bis 70 °C (stabile Bildqualität zwischen 0 °C und 50 °C) |
| Protokoll |
USB-Videoklasse (UVC), Plug-and-Play |
| Unterstütztes Betriebssystem |
Windows, macOS, Linux, Android |
| Schalenmaterial |
Stahlgehäuse |
| PCB-Substrat |
Abmessungen und Layout nach Industriestandard |
Hauptmerkmale und Highlights
Dieses Kameramodul wurde für kompromisslose Leistung in den anspruchsvollsten Integrationsszenarien entwickelt und kombiniert optische Präzision mit robuster digitaler Vielseitigkeit. Es wurde speziell entwickelt, um häufige technische Engpässe zu beseitigen und eine zuverlässige, sofort einsatzbereite visuelle Lösung bereitzustellen, die den Kernwert Ihrer endgültigen Ausrüstung steigert.
- Dual-Format-Ausgabeflexibilität: Das Modul unterstützt sowohl YUV- als auch MJPEG-Formate und ermöglicht es Softwareentwicklern, dynamisch zwischen unkomprimierten Daten für eine sorgfältige Analyse oder komprimierten Streams für gleichmäßigere Bildraten zu wechseln und so eine doppelte Funktionalität mit einer einzigen Hardwarekomponente zu erreichen.
- Hervorragende Verzerrungskontrolle: Mit einer TV-Verzerrungsrate, die sorgfältig auf < -5,5 % kalibriert wurde, behält die Bildausgabe die Strukturtreue bei. Dadurch wird sichergestellt, dass bei der Inspektion von Präzisionsinstrumenten oder mikromechanischen Teilen die visuellen Daten geometrisch genau bleiben und Fehldiagnosen interner Fehler vermieden werden.
- Optimiertes Wärmemanagement: Der sorgfältig ausgewählte CMOS-Sensor und das effiziente PCB-Layout sorgen für minimale Wärmeentwicklung bei längerem Betrieb. Diese thermische Stabilität ist entscheidend, wenn die Sonde in sensible Umgebungen eingeführt wird, da sie sowohl das Kameramodul als auch den untersuchten Hohlraum schützt.
Ultraminiatur-Design für begrenzte Platzverhältnisse

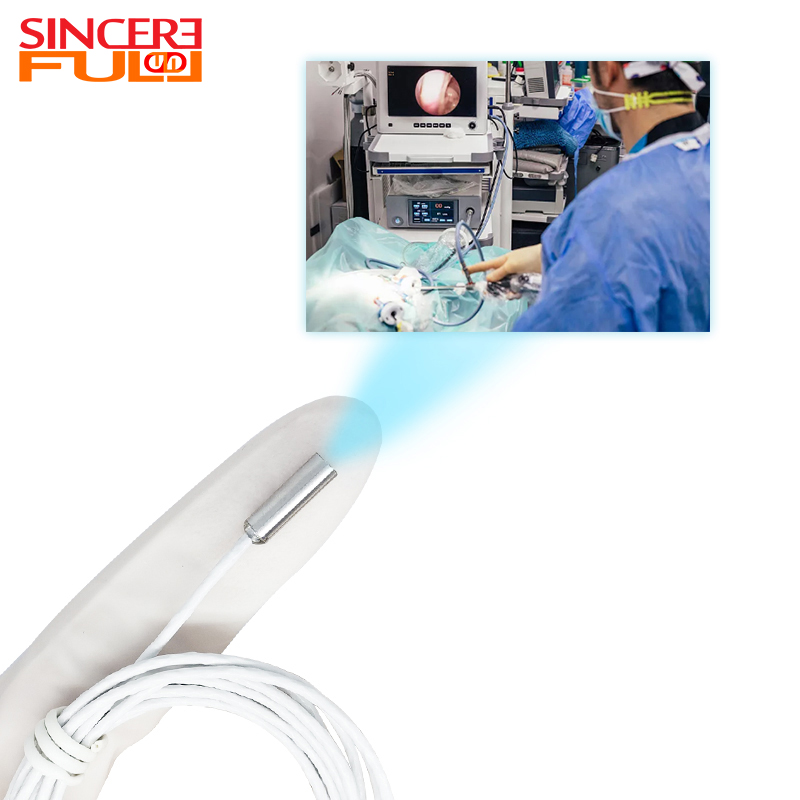

Das charakteristische Merkmal dieser bildgebenden Komponente ist ihre extreme Miniaturisierung. Um einen präzisen Durchmesser von 3,9 mm zu erreichen, sind fortschrittliche Fertigungstechniken und eine sorgfältige Komponentenauswahl erforderlich. Das Ergebnis ist eine Sonde, die die Zugänglichkeit in der visuellen Diagnostik neu definiert.
- Durchdringung von Mikroporen: Dank des 3,9-mm-Profils kann die Kamera mühelos durch Rohre mit extrem kleinem Durchmesser, dünne Wasserleitungen und komplexe Motorpassagen navigieren, die für Standard-Inspektionskameras völlig unzugänglich sind.
- Gehäuse in chirurgischer Qualität: Die Linse und der Sensor sind in einem robusten Stahlgehäuse untergebracht und beim Einführen vor Abrieb geschützt. Dadurch eignen sie sich hervorragend für die Integration in medizinische Katheter, Mikroroboter und interne Kopfhörergehäuseumgebungen.
- Zerstörungsfreie Prüfung (NDT): Durch den Einsatz einer solchen kompakten Sonde können Techniker und automatisierte Systeme umfassende Untersuchungen des Innenhohlraums durchführen, ohne dass eine kostspielige und zeitaufwändige Demontage der Komponenten erforderlich ist.
Makrooptische Leistung für Präzisionsdiagnostik
Visuelle Klarheit in mikroskopischen Entfernungen ist für die genaue Fehlererkennung von größter Bedeutung. Dieses Modul ist optisch speziell auf Umgebungen in unmittelbarer Nähe abgestimmt und stellt sicher, dass jedes Pixel in verwertbare Diagnosedaten für den Endbenutzer umgewandelt wird.
- Ultra-Nahfokus-Fähigkeit: Mit einer Schärfentiefe von 5 mm bis 50 mm und einem minimalen Arbeitsabstand von nur 5 mm erfasst das Objektiv komplexe Oberflächenstrukturen mit beeindruckender Schärfe.
- Großes Sichtfeld: Das integrierte 120°-Ultraweitwinkelobjektiv (ergibt ein diagonales Sichtfeld von 90°) stellt sicher, dass ein einzelnes Bild selbst bei geringstem Arbeitsabstand einen kreisförmigen Bereich mit einem Durchmesser von ca. 10 mm abdecken kann, wodurch die Inspektionseffizienz maximiert wird.
- Defekthervorhebung: Der 1/18-Zoll-VGA-CMOS-Sensor ist für Makroszenarien optimiert und bietet eine ausreichende Auflösung und Pixeldichte, um kleinste Details wie Mikrokratzer, Metallgrate und Fremdpartikel klar zu erkennen.
Umweltanpassungsfähigkeit und fortschrittliche Beleuchtung
Industrie- und Feldanwendungen bieten selten ideale Betriebsbedingungen. Dieses Kameramodul ist so verstärkt, dass es rauen Witterungseinflüssen standhält und einen kontinuierlichen, zuverlässigen Betrieb unabhängig von äußeren Umwelteinflüssen gewährleistet.

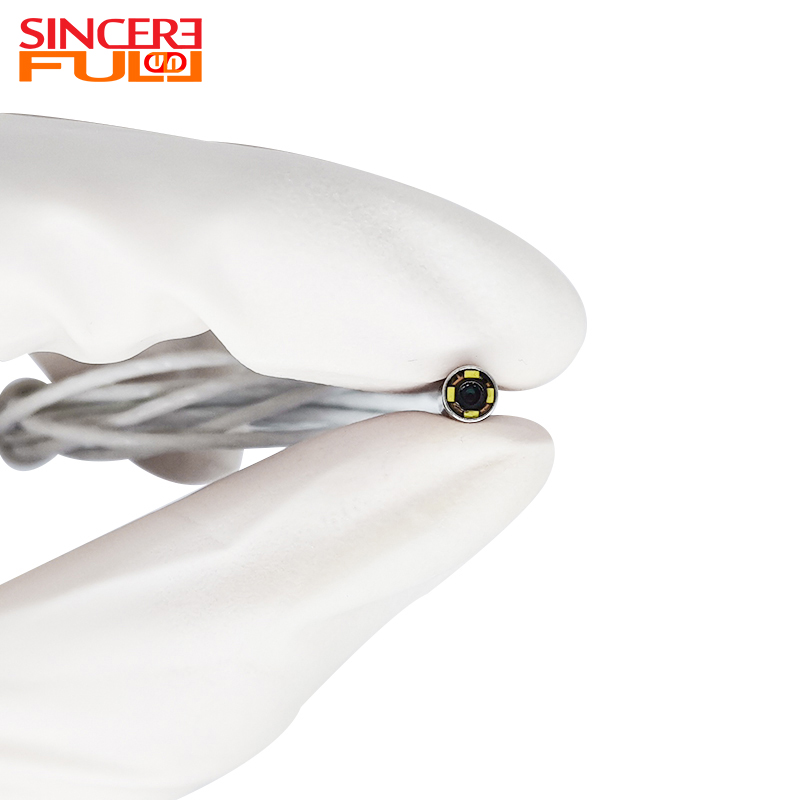

- Zero-Lux-Bildgebung: In engen Hohlräumen gibt es von Natur aus kein Umgebungslicht. Das Modul ist mit 4 hochhellen weißen LEDs ausgestattet, die präzise kalibriert sind, um den unmittelbaren Inspektionsbereich zu beleuchten und so eine klare, rauschfreie Bilderfassung auch bei völliger Dunkelheit (0 Lux) zu gewährleisten.
- IP67-Eindringschutz: Der mit Stahl ummantelte Sondenkopf verfügt über die Schutzart IP67, bietet vollständigen Schutz gegen das Eindringen von Staub und ermöglicht das Eintauchen in Wasser und nicht korrosive Flüssigkeiten, was für Inspektionen von Rohrleitungen, Rohrleitungen und flüssigkeitsintensiven Industrieanwendungen unerlässlich ist.
- Große Temperaturtoleranz: Das auf thermische Belastbarkeit ausgelegte Modul arbeitet zuverlässig in einem rauen Umgebungstemperaturbereich von -20 °C bis 70 °C und sorgt für eine vollkommen stabile Bildqualität zwischen 0 °C und 50 °C, was es ideal für den Einsatz im Freien und die aktive Maschineninspektion macht.
Plattformübergreifende Kompatibilität und Plug-and-Play-Betrieb
Die Softwareintegration ist oft die ressourcenintensivste Phase der Produktentwicklung. Dieses Modul eliminiert Software-Reibungen durch die Einhaltung universeller Videostandards und reduziert so den Zeitaufwand für System-Debugging und -Bereitstellung drastisch.
- Universelles UVC-Protokoll: Das Modul entspricht dem UVC-Standard (USB Video Class) und wird vom Hostsystem automatisch als natives Kameragerät identifiziert, sodass keine manuelle Treiberinstallation oder proprietäre Softwareentwicklung erforderlich ist.
- Umfassende Betriebssystemunterstützung: Es bietet nahtlose, sofort einsatzbereite Kompatibilität mit allen gängigen Betriebssystemen, einschließlich Windows, macOS, Linux und Android, und stellt sicher, dass Ihr Endprodukt mit praktisch jedem Endgerät verbunden werden kann.
- Freundlich für eingebettete Systeme: Für Entwickler, die autonome Inspektionsroboter oder intelligente medizinische Geräte bauen, lässt sich das Modul direkt mit eingebetteten Plattformen wie Raspberry Pi und Jetson Nano verbinden und erleichtert so schnelles Prototyping und Edge-Computing-Integration.
Einfache Hardware-Integration und -Entwicklung

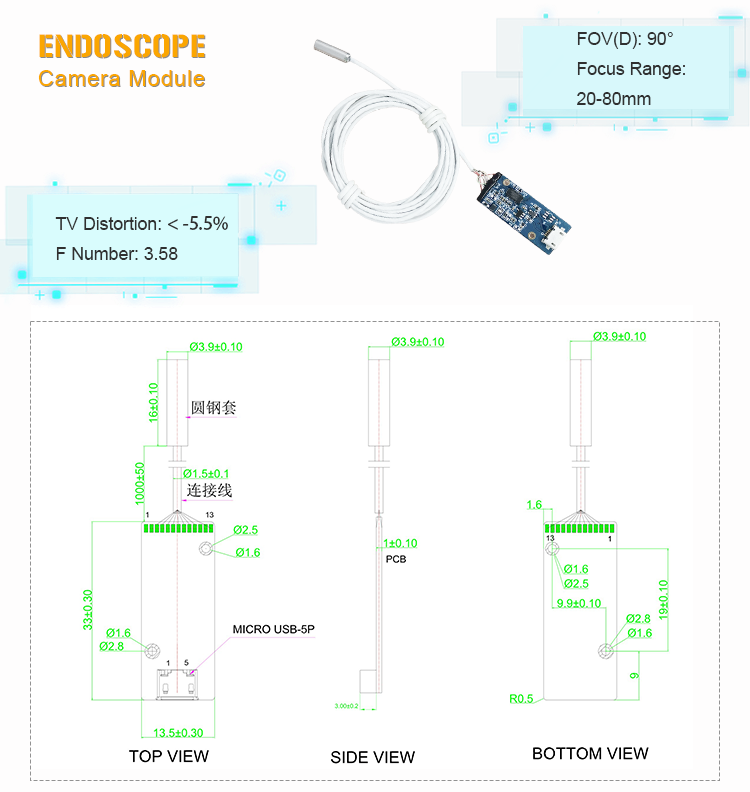

Wie in den technischen Schaltplänen oben dargestellt, wurde das Modul speziell für den Hardware-Integrator entwickelt. Jede Dimensionierung und Schnittstellenauswahl ist optimiert, um den Platzbedarf des Host-Motherboards zu reduzieren und den physischen Verbindungsprozess zu vereinfachen.

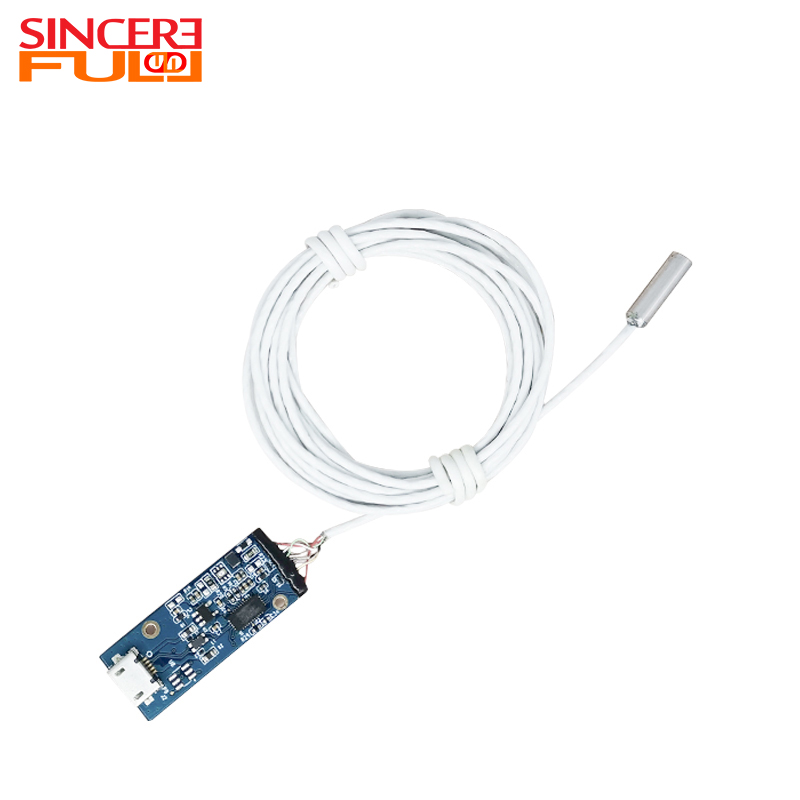

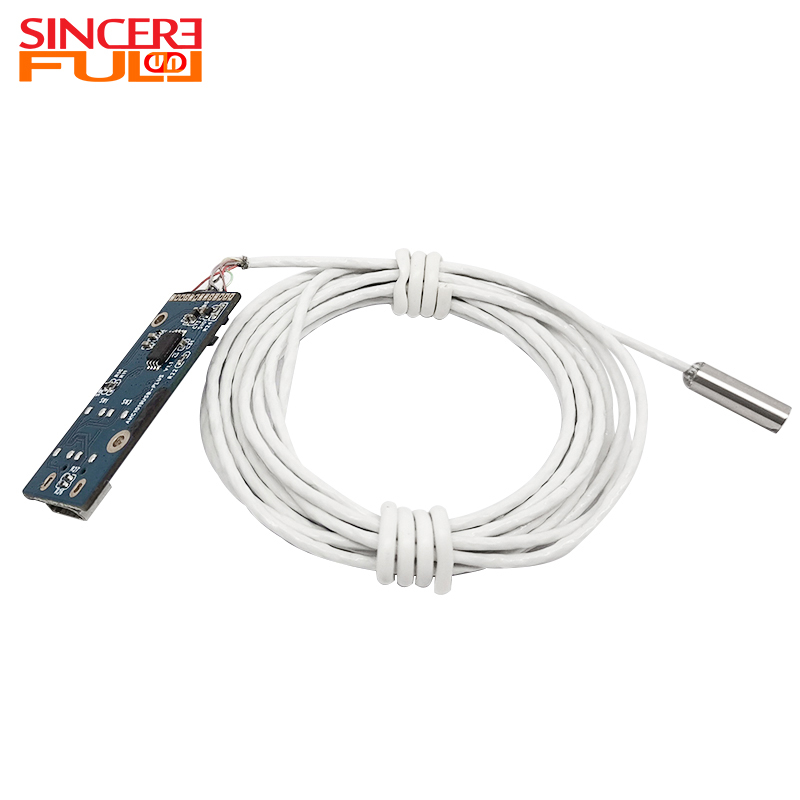

- Standardisiertes PCB-Substrat: Die PCB verwendet branchenübliche Abmessungen (33 mm x 13,5 mm) und Layoutpraktiken. Diese Vorhersehbarkeit ermöglicht es Hardware-Ingenieuren, in der Anfangsphase des Host-Gerätedesigns sicher Platz zu reservieren und so das Risiko späterer struktureller Änderungen zu verringern.

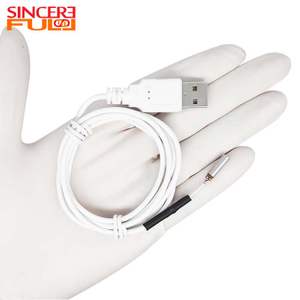

- Industrielle Micro-USB-5P-Schnittstelle: Der Einbau eines Standard-Micro-USB-5P-Steckers unterstützt die integrierte 5-V-Stromversorgung und Datenübertragung über standardisierte Pin-Definitionen (VBUS, D+, D-, GND).
- Hot-Swapping-Fähigkeit: Die Schnittstelle ist für den harten Einsatz konzipiert und unterstützt Hot-Swapping-Vorgänge. Die Lebensdauer des Einsteck- und Entnahmezyklus entspricht strikt den USB-Industriestandards und bewältigt problemlos die Anforderungen häufiger Komponentenwechsel in modularen Gerätedesigns.
Vielseitige Branchenanwendungen
Die Kombination aus einer Sonde in Mikrogröße, robustem Umweltschutz und hochauflösender Bildgebung macht dieses Modul zu einer unglaublich vielseitigen Komponente. Es dient als visueller Kern für eine breite Palette spezialisierter Diagnose- und Inspektionsgeräte in verschiedenen Branchen.
- Industrielle Mikrorohrinspektion: Hochwirksam zur Beurteilung der inneren Integrität von Infrastrukturen mit sehr kleinem Durchmesser, einschließlich dünner Wasserrohre, pneumatischer Luftleitungen und Hydraulikölleitungen, um Verschleiß, Korrosion oder Verstopfungen hervorzuheben.
- Präzisionsinstrumente und Elektronik: Ermöglicht Qualitätskontrollteams die Durchführung zerstörungsfreier Innenhohlraumuntersuchungen mikromechanischer Teile, dicht gepackter elektronischer Chips und Präzisionsinstrumente, um Herstellungsfehler zu identifizieren.
- Kfz-Diagnose: Erleichtert die Innenbesichtigung komplexer, beengter Fahrzeughohlräume wie kleiner Motorkanäle, präziser Kraftstoffanschlüsse und struktureller Hohlräume und rationalisiert so Wartungsabläufe.
- Labor- und medizinische Forschung: Anwendbar für die nicht-invasive Beobachtung von Miniaturlaborkomponenten, biologischen Proben und der grundlegenden medizinischen Mikrohohlraumerkundung, bei der hochauflösendes visuelles Feedback von entscheidender Bedeutung ist.
Industrielle Qualität und Anpassungsfähigkeiten
Wir verstehen, dass Standardlösungen nicht immer den genauen Spezifikationen spezieller Geräte entsprechen. Unser Herstellungsprozess basiert auf einer Qualitätskontrolle auf Industrieniveau, gepaart mit der Flexibilität, sich an Ihre individuellen technischen Anforderungen anzupassen.
- Strenge Qualitätssicherung: Jedes Modul durchläuft strenge Testprotokolle, um eine gleichbleibende optische Leistung, thermische Stabilität und Schnittstellenhaltbarkeit sicherzustellen und die hohen Zuverlässigkeitsstandards zu erfüllen, die von Herstellern industrieller und medizinischer Geräte erwartet werden.
- Flexible OEM/ODM-Anpassung: Zur perfekten Anpassung an Ihre Produktarchitektur bieten wir umfassende Anpassungsoptionen. Ingenieurteams können benutzerdefinierte Kabellängen festlegen, Linsenwinkel ändern oder spezifische Schnittstellenmodifikationen anfordern, um sicherzustellen, dass sich das Modul einwandfrei in Ihre proprietären Systeme integriert.
- Stabile Lieferkette: Durch die direkte Partnerschaft mit einem Haupthersteller profitieren Beschaffungsteams von einer konsistenten Komponentenverfügbarkeit, transparenten Lieferzeiten und skalierbaren Produktionskapazitäten, die mit Ihrer Marktnachfrage wachsen.
Warum sollten Sie sich für uns entscheiden?
Die Auswahl des richtigen Lieferanten für visuelle Komponenten ist eine wichtige Entscheidung, die sich auf die Leistung Ihres Produkts und Ihr Endergebnis auswirkt. Wir bieten mehr als nur Hardware; Wir bieten eine umfassende Partnerschaft zur Unterstützung Ihrer Engineering- und Beschaffungsziele.
- Direkter Herstellervorteil: Durch den Wegfall von Zwischenhändlern bieten wir äußerst wettbewerbsfähige Preisstrukturen, ohne Kompromisse bei den hochwertigen Materialien oder der sorgfältigen Handwerkskunst einzugehen, die für Mikrooptiken erforderlich sind.
- Engagierter technischer Support: Unser technisches Team arbeitet mit Ihren Entwicklern zusammen und bietet fachkundige Beratung zu Integration, Wärmemanagement und Softwareschnittstellen, um Ihren Produktentwicklungslebenszyklus erheblich zu verkürzen.
- Bewährte Branchenkompetenz: Dank jahrelanger Spezialerfahrung in der endoskopischen Bildgebungstechnologie verfügen wir über ein tiefes Verständnis der einzigartigen Herausforderungen bei der Mikrokavitätsdiagnostik und stellen sicher, dass unsere Produkte so konzipiert sind, dass sie reale betriebliche Engpässe lösen.
Häufig gestellte Fragen (FAQ)
Um Ihre Entwicklungs- und Beschaffungsteams bei ihrem Bewertungsprozess zu unterstützen, haben wir detaillierte technische Antworten auf die häufigsten Anfragen zu diesem Endoskop-Kameramodul zusammengestellt.
- 1. Unterstützt die Micro-USB-5P-Schnittstelle des Moduls Hot-Swapping und wie langlebig ist es?
Ja, die Micro-USB-5P-Schnittstelle des Moduls ist so konstruiert, dass sie strenge Industriestandards erfüllt und Hot-Swapping-Vorgänge vollständig unterstützt. Die Steck- und Ziehzyklusbewertung des Steckverbinders entspricht den offiziellen USB-Industriespezifikationen und gewährleistet langfristige Zuverlässigkeit und die Aufrechterhaltung einer sicheren Datenverbindung auch in Anwendungsszenarien, die ein häufiges Ein- und Ausstecken erfordern.
- 2. Welche Faktoren tragen zu den Preisunterschieden zwischen verschiedenen Endoskopmodulen auf dem Markt bei?
Preisunterschiede werden hauptsächlich durch die Qualität der Kernkomponenten und die Einhaltung gesetzlicher Vorschriften bestimmt. Zu den Schlüsselfaktoren gehören die Marke und die Stufe des Bildsensors (z. B. Premium-SONY-IMX-Serie im Vergleich zu Standard-Haushaltssensoren), die Komplexität der optischen Linsengruppen (asphärische Glaslinsen sind teurer als Standard-Kunststofflinsen) und das Vorhandensein spezieller medizinischer Zertifizierungen (z. B. FDA-Zulassungen, die einen strengen Validierungsprozess von zwei bis drei Jahren erfordern).
- 3. Welchen Detaillierungsgrad kann dieses Endoskop-Kameramodul tatsächlich erfassen?
Dieses Modul wurde entwickelt, um hochauflösende Echtzeitbilder extrem schmaler interner Strukturen zu erfassen. In industriellen Umgebungen werden Mikroverschleiß, Haarrisse, Korrosion oder Verstopfungen in Maschinen und Leitungen deutlich hervorgehoben, die mit bloßem Auge nicht sichtbar sind. Für Labor- oder Forschungsanwendungen bieten die integrierte LED-Lichtquelle und das Makroobjektiv eine helle, vergrößerte Ansicht von Miniaturproben oder inneren Hohlräumen und ermöglichen so eine präzise Echtzeitüberwachung und Analyse struktureller Anomalien.
- 4. Bezüglich der Bildschärfe: Kann es auf eine extrem kurze Distanz von 5 mm fokussieren und zeigt es winzige Kratzer?
Absolut. Das Modul ist speziell auf eine Schärfentiefe von 5 mm bis 50 mm kalibriert, wobei die höchste Klarheit bereits bei einem minimalen Arbeitsabstand von nur 5 mm erreicht wird. Bei diesem extremen Nahbereich, kombiniert mit dem extrem weiten Sichtfeld von 120°, erfasst ein einzelnes Bild einen Bereich mit 10 mm Durchmesser. Die Pixeldichte des 1/18-Zoll-Sensors ist genau für dieses Szenario optimiert und eignet sich daher äußerst effektiv für die eindeutige Erkennung kleinster Oberflächenfehler, mikroskopischer Kratzer, Grate und Fremdpartikel.
- 5. Wie nahtlos ist die Schnittstellenkompatibilität mit eingebetteten Plattformen oder mobilen Geräten?
Die Integration ist äußerst rationalisiert. Das Modul nutzt eine Standard-USB-2.0-Schnittstelle und unterstützt das universelle UVC-Protokoll. Für eingebettete Plattformen (wie Raspberry Pi oder Jetson Nano) und gängige Betriebssysteme (Windows, Linux, Android) bietet es echte Plug-and-Play-Funktionalität und erfordert keine zusätzliche Treiberentwicklung. Für die Verbindung mit einem Mobilgerät ist lediglich ein OTG-Adapterkabel erforderlich, sofern das Hostgerät externe UVC-Kameras unterstützt. Die standardisierten Pin-Definitionen (VBUS, D+, D-, GND) machen die kundenspezifische Verkabelung für Hardware-Ingenieure einfach.
