SF-C1011USB-D3.9-720P60、SF-C1019USB-D3.9-PLUS
진심으로
이 시리즈는 3.9mm 직시형 프로브, 근거리 조명 및 USB 비디오 출력이 필요한 소형 시각 검사 장비용으로 설계되었습니다. 여기에는 하나의 범용 구성이 아닌 두 가지 기능 중심 모델이 포함됩니다.
두 모델 모두 별도의 프로브 및 프로세싱 보드 구조를 사용합니다. 이를 통해 3.9mm 렌즈 헤드가 좁은 구멍에 들어갈 수 있고 더 큰 처리 보드는 제한된 영역 밖에 남아 있습니다. 전면에 장착된 4개의 0402 LED는 로컬 조명을 제공하고 USB 2.0 UVC 출력은 호환 시스템에서 호스트 측 평가를 지원합니다. 다른 프로브 구성, 인터페이스 및 광학 조합의 경우 더 넓은 프로브를 비교하십시오. 3.9mm 내시경 카메라 모듈 제품군. |
|
| 모델 | SF-C1011USB-D3.9-720P60 | SF-C1019USB-D3.9-PLUS |
| 핵심 기능 | 더 높은 프레임 속도의 720P 이미징 | 광각 및 장거리 초점 |
| 디자인 하이라이트 | 720P@60FPS 부드러운 촬영 | 110° 수평 화각, 10~100mm 긴 초점 범위 |
| 애플리케이션 | 동적 장면 감지, 중-근거리 정밀 검사 | 넓은 범위의 감지, 장거리 좁은 공간 관찰 |
| 이점 | 흐릿함 없는 빠른 모션 캡처, 선명한 저조도 이미징을 위한 높은 광 흡수 효율 | 넓은 시청 범위, 다양한 관찰 거리에 대한 유연한 적응 |
SF-C1011의 더 높은 프레임 속도는 그 자체로 모션 블러를 제거하지 않습니다. 노출 시간, LED 출력, 목표 속도 및 호스트 설정도 동영상 선명도에 영향을 미칩니다. 마찬가지로, SF-C1019의 시야가 더 넓어지면 프레임 내에서 멀리 있는 세부 사항이 더 작게 보일 수 있습니다. 따라서 샘플 테스트에서는 실제 대상 거리, 이동 및 조명 조건을 사용해야 합니다.
|
어느 쪽을 선택하든 이 시리즈는 탁월한 이미징 기반을 제공합니다.
|
호스트 연결과 출력 구조를 비교하는 팀은 SincereFull's를 검토할 수도 있습니다. USB 내시경 카메라 모듈 옵션.
| 매개변수 항목 | SF-C1011USB-D3.9-720P60 | SF-C1019USB-D3.9-PLUS |

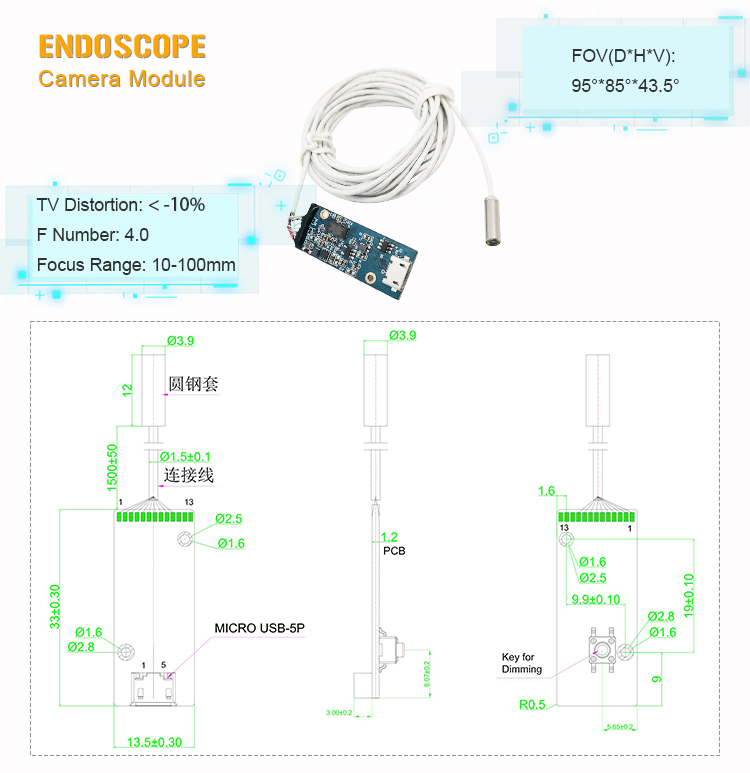

| 제품 실제 사진 |  |
 |
| 지름 | 3.9mm |
|
| 픽셀 | 1MP |
|
| 감지기 | 옴니비전 OH01A10 | 옴니비전 OV9734 |
| 해결 | 1280×800 | 1280×720 |
| 픽셀 크기 | 1.116μm×1.116μm | 1.4μm×1.4μm |
| 센서 크기 | 1/11인치 | 1/4인치 |
| 최대 프레임 속도 | 720P@60FPS | 720P@30FPS |
| 핵심기술 | PureCel®Plus‑S | 퓨어셀® |
| 초점 범위 | 10~80mm | 10~100mm |
| 시야각 | D85°*H70°*V40° | D95°*H110°*V43.5° |
| 출력 형식 | YUV, MJPEG | |
| F.NO | 4.0 |
|
| EFL | 1.08mm | |
| TV 왜곡 | <-10% | |
| 인터페이스 | USB 2.0 | |
| 보호 수준 | IP67 | |
| 주도의 | 4개 0402 LED | |
| 렌즈 재질 | 선택적인 플라스틱/유리 | |
1. 60fps 검사용 SF-C1011SF-C1011USB-D3.9-720P60은 검사에 이동이나 부품 위치의 반복적인 변경이 포함되는 경우 더 나은 시작점이 됩니다. OH01A10 센서는 최대 60fps에서 720P 출력을 지원하여 30fps 구성보다 동일한 기간 동안 더 많은 프레임을 기록합니다. 이렇게 하면 모션을 더 쉽게 따라갈 수 있으며 소프트웨어에 검토할 더 많은 이미지 샘플이 제공됩니다. 일반적인 평가 시나리오는 다음과 같습니다.
85° 대각선 화각은 더 넓은 PLUS 모델보다 이미지의 초점을 더 유지합니다. 모션 연속성과 중간 정도의 짧은 작동 거리가 최대 장면 적용 범위보다 더 중요한 경우 이 버전을 선택하십시오. 최종 모션 선명도는 의도한 대상 속도, 노출, 조명 및 호스트 소프트웨어를 사용하여 테스트해야 합니다. 의료 또는 수의학 시각화 개발을 위해 이 모듈은 완성된 임상 장치가 아닌 이미징 구성 요소로 공급됩니다. 장비 제조업체는 장치 수준 이미지 검증, 열 안전, 전기 안전, 세척 또는 멸균 호환성, 소프트웨어, EMC 및 규정 준수에 대한 책임을 집니다. |
|
 |
2. 더 넓고 더 깊게 볼 수 있는 SF-C1019SF-C1019USB-D3.9-PLUS는 작업자가 주변 영역을 더 많이 보거나 약간 더 먼 거리에서 작업해야 하는 검사 작업을 위해 고안되었습니다. OV9734 센서는 720P@30fps를 지원하며, 95° 대각선 시야각과 10~100mm 초점 범위는 60fps 모델보다 더 넓은 적용 범위를 제공합니다. 일반적인 평가 시나리오는 다음과 같습니다.
60fps 출력보다 시야 폭과 작동 거리 유연성이 우선시되는 경우 이 버전을 선택하십시오. 더 넓은 렌즈는 하나의 프레임에 더 많은 장면을 담기 때문에 광학 구성이 승인되기 전에 실제 디스플레이 크기와 대상 거리에서 가장 작은 세부 사항을 평가해야 합니다. 습기가 많거나 먼지가 많거나 물이 튀기 쉬운 산업용 애플리케이션의 경우 IP67을 전체 장치에 대한 자동 보호가 아닌 프로브 헤드 사양으로 취급하십시오. 완성된 케이블 입구, 커넥터, 핸들 및 인클로저는 조립된 시스템으로 밀봉되고 테스트되어야 합니다. |
두 모델 중 하나를 선택하는 것은 첫 번째 단계일 뿐입니다. 호스트, 케이블, 인클로저, 조명 및 이미지 설정이 모두 최종 성능에 영향을 미치기 때문에 모듈은 의도된 장치에서 테스트되어야 합니다.
샘플을 요청하기 전에 다음을 제공하십시오.
| 확인해야 할 프로젝트 요구사항 | 정보 |
|---|---|
| 검사 대상 | 표면 유형, 공동 크기, 예상되는 세부 사항 및 대상 이동 여부 |
| 작동 거리 | 렌즈와 대상 사이의 일반적인 거리와 최대 거리 |
| 시야 | 초점이 맞춰진 85° 대각선 보기 또는 더 넓은 95° 대각선 보기 |
| 프레임 속도 | 모션 관찰에 30fps가 충분한지 아니면 60fps가 필요한지 여부 |
| 호스트 시스템 | 운영 체제, 프로세서 보드, USB 포트 및 보기 소프트웨어 |
| 케이블 및 커넥터 | 표준 길이, 필요한 확장, 케이블 경로 및 커넥터 유형 |
| 조명 | 고정 또는 조정 가능한 LED 요구 사항 및 예상 공동 반사율 |
| 기계 설계 | 사용 가능한 프로브 직경, 삽입 길이, 굽힘 및 보드 위치 |
| 환경 | 먼지, 물 노출, 온도, 세척 화학물질 및 진동 |
| 규정 준수 | 완제품 안전, EMC, 의료 또는 시장 진입 요구 사항 |
| 프로젝트 볼륨 | 샘플 수량, 검증 일정 및 예상 생산 수요 |
표준 제품 정보에는 1m 차폐 케이블이 나열되어 있습니다. 전압 강하, 신호 무결성 및 호스트 안정성을 위해 더 긴 USB 실행을 평가해야 합니다. 더 긴 케이블에는 활성 리피터, 수정된 케이블 디자인 또는 다른 전송 아키텍처가 필요할 수 있습니다. 5m 길이는 테스트 없이 드롭인 확장으로 취급되어서는 안 됩니다.
OEM 검토에는 케이블 길이, 커넥터, 시야각, 초점 범위, 렌즈 재질, LED 배열, 하우징 및 이미지 설정이 포함될 수 있습니다. 합의된 구성은 샘플 승인에 사용되는 도면 및 사양에 기록되어야 합니다.
내시경 카메라 모듈은 전면 광학렌즈를 통해 내부 영상을 수집하고 이를 CMOS나 CCD 센서를 통해 전기신호로 변환한 후 영상처리 칩을 통해 노이즈 감소 및 향상을 위해 최적화하고 최종적으로 고화질의 영상신호를 출력한다. 일부 모듈은 의료 또는 산업 검사 시나리오에 적합한 무선 전송 또는 광섬유 신호 전송을 지원합니다.
핵심 차이점은 프레임 속도, 시야각, 초점 범위에 있습니다. SF-C1011USB-D3.9-720P60은 역동적인 장면을 위한 높은 프레임 속도(60FPS)에 초점을 맞추고, SF-C1019USB-D3.9-PLUS는 더 넓은 시야각(가로 110°)과 더 긴 초점 범위(10~100mm)를 제공하여 포괄적인 범위를 커버합니다. 이미징 품질, 보호 수준 및 인터페이스와 같은 기타 매개변수는 완전히 일관됩니다.
IP67 등급은 높은 수준의 환경 보호를 나타냅니다. 이 제품은 완전히 먼지가 차단되며(6) 최대 1미터 깊이의 물에 30분 동안 담가도 견딜 수 있습니다. 따라서 모듈은 파이프나 컨테이너 내부와 같이 먼지가 많거나 습하거나 습한 환경에서 사용하기에 적합합니다.
모듈은 안정성과 신뢰성을 보장하기 위해 제조 및 조립 과정에서 수동 초점이 고정되도록 설계되었습니다. 초점 범위는 사전 설정되어 있습니다(PLUS의 경우 10mm~100mm, 720P60의 경우 10mm~80mm). 최종 사용자의 현장 조정은 권장되거나 지원되지 않습니다.
그렇습니다, 우리는 직업적인 OEM 및 ODM 서비스를 제공합니다. 케이블 길이, 특정 렌즈 특성(예: 다양한 FOV), 하우징 디자인 및 기타 매개변수에 관한 맞춤형 요구 사항을 논의하여 특정 응용 분야에 솔루션을 맞춤화할 수 있습니다.
표준품에는 1m 쉴드케이블이 기본으로 제공됩니다. 리피터 증폭기 칩을 사용하면 5미터까지 확장할 수 있지만 이는 신호 무결성에 영향을 미칠 수 있습니다. 고품질 USB 2.0 연장 케이블을 사용하거나 동축 전송 솔루션으로 전환하는 것이 좋습니다(맞춤 설정 필요).
