Serie di moduli telecamera per endoscopio USB da 3,9 mm 720P per ispezione

Questa serie è progettata per apparecchiature di ispezione visiva compatte che necessitano di una sonda a visione diretta da 3,9 mm, illuminazione a distanza ravvicinata e uscita video USB. Include due modelli incentrati sulla funzione anziché una configurazione generica:

• SF-C1011USB-D3.9-720P60 utilizza il sensore OmniVision OH01A10 e supporta video 720P fino a 60 fps. La sua gamma di messa a fuoco di 10–80 mm e il campo visivo diagonale di 85° sono adatti alle attività di ispezione in cui la risposta al movimento e le distanze di lavoro più brevi sono priorità.

• SF-C1019USB-D3.9-PLUS utilizza il sensore OmniVision OV9734 e supporta video 720P fino a 30 fps. Il campo visivo diagonale di 95° e la gamma di messa a fuoco di 10–100 mm offrono una copertura più ampia e una maggiore flessibilità della distanza di lavoro.

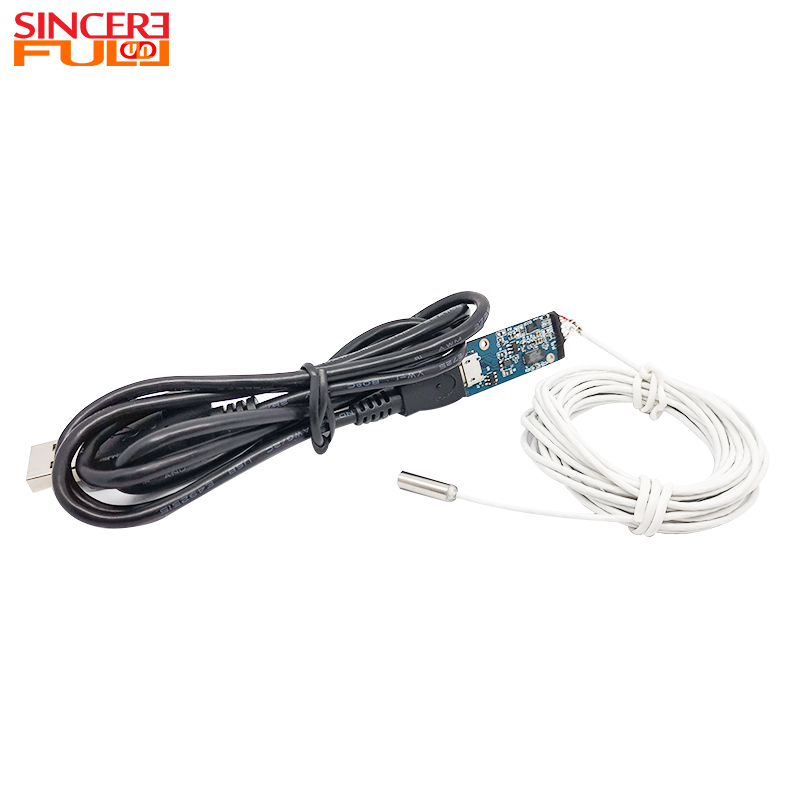

Entrambi i modelli utilizzano una struttura separata di sonda e scheda di elaborazione. Ciò consente alla testa dell'obiettivo da 3,9 mm di entrare in una cavità stretta mentre la scheda di elaborazione più grande rimane all'esterno dell'area ristretta. Quattro LED 0402 montati frontalmente forniscono illuminazione locale, mentre l'uscita USB 2.0 UVC supporta la valutazione lato host su sistemi compatibili.

Per altre costruzioni di sonde, interfacce e combinazioni ottiche, confrontare il più ampio Gamma di moduli telecamera per endoscopio da 3,9 mm.

Qualunque sia la tua scelta, la serie fornisce una base di imaging senza compromessi:

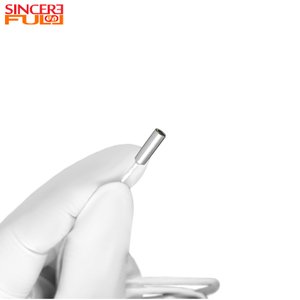

• Sonda con guscio in acciaio da 3,9 mm: la testa compatta può entrare in canali stretti, spazi meccanici e alloggiamenti della sonda che non possono ospitare una fotocamera di diametro maggiore. Il design dell'involucro dovrebbe consentire tolleranze di produzione e assemblaggio.

• Due opzioni di imaging specifiche: seleziona l'output a 60 fps per l'ispezione sensibile al movimento oppure scegli la visualizzazione diagonale più ampia di 95° e la gamma di messa a fuoco di 10–100 mm per un'osservazione più ampia.

• Uscita video USB 720P: entrambi i modelli forniscono imaging di classe 720P tramite un'architettura UVC USB 2.0, riducendo la necessità di un driver video host specifico del modello durante la valutazione.

• Quattro LED 0402 integrati: i LED montati frontalmente forniscono illuminazione vicino alla direzione di visione per le cavità scure. La luminosità del LED e il metodo di controllo devono essere confermati per la configurazione selezionata.

• Testa della sonda con grado di protezione IP67: la sonda con guscio in acciaio sigillato è progettata per condizioni di polvere e di esposizione temporanea all'acqua. La protezione del dispositivo finale dipende ancora dall'ingresso del cavo, dal connettore e dal gruppo della custodia.

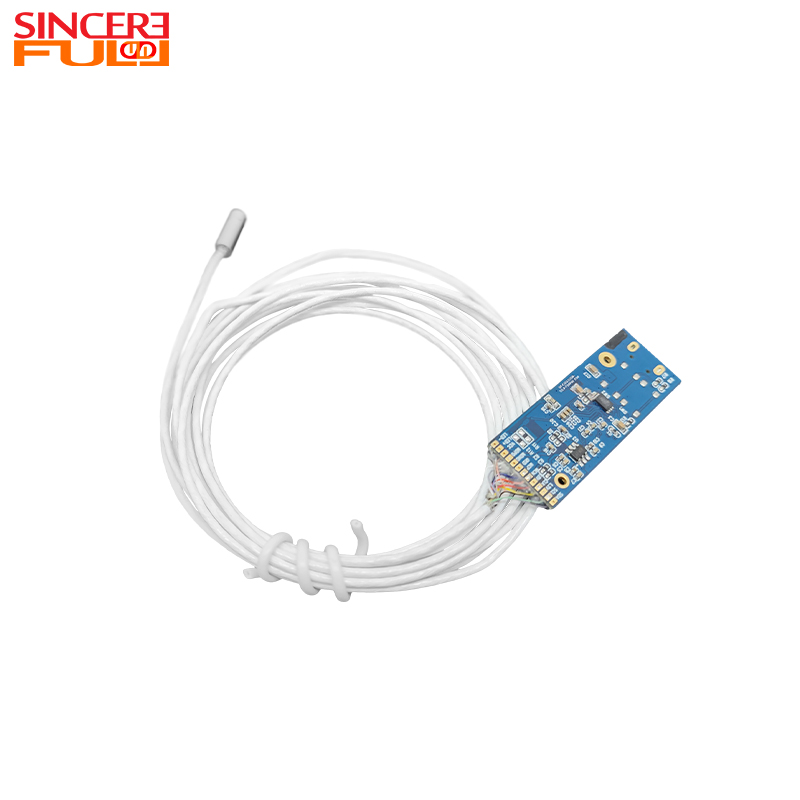

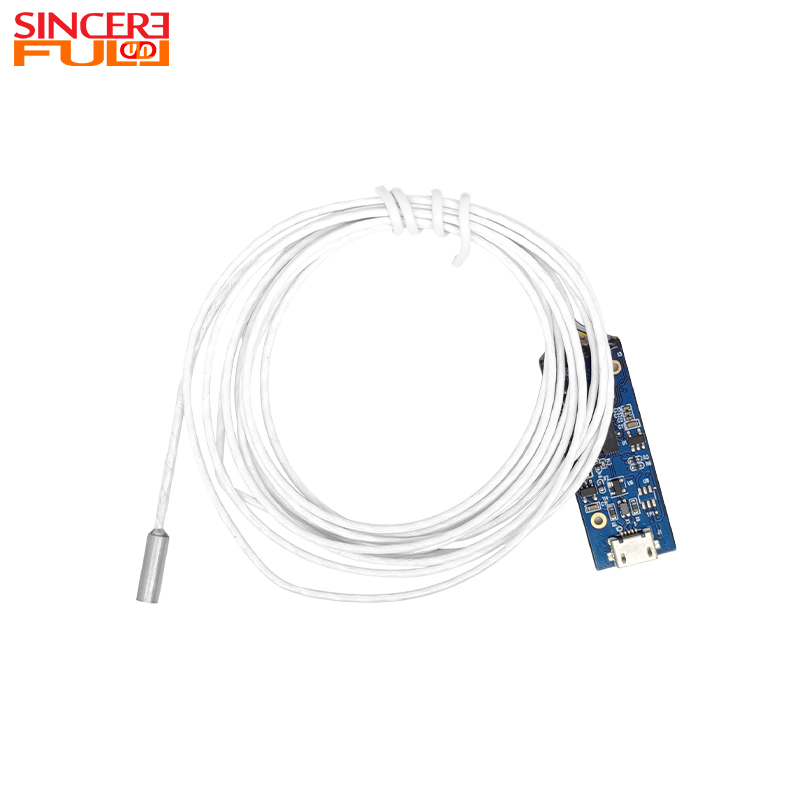

• Struttura meccanica separata: la sonda e la scheda di elaborazione possono essere posizionate in diverse aree del dispositivo, offrendo agli ingegneri OEM maggiore libertà nell'instradamento del cavo e nella disposizione dell'elettronica sul lato host.

• SMT e assemblaggio di allineamento attivo: la produzione SMT e l'allineamento ottico AA supportano il posizionamento controllato del sensore e dell'obiettivo durante l'assemblaggio del modulo.

1. SF-C1011 per ispezione a 60 fps

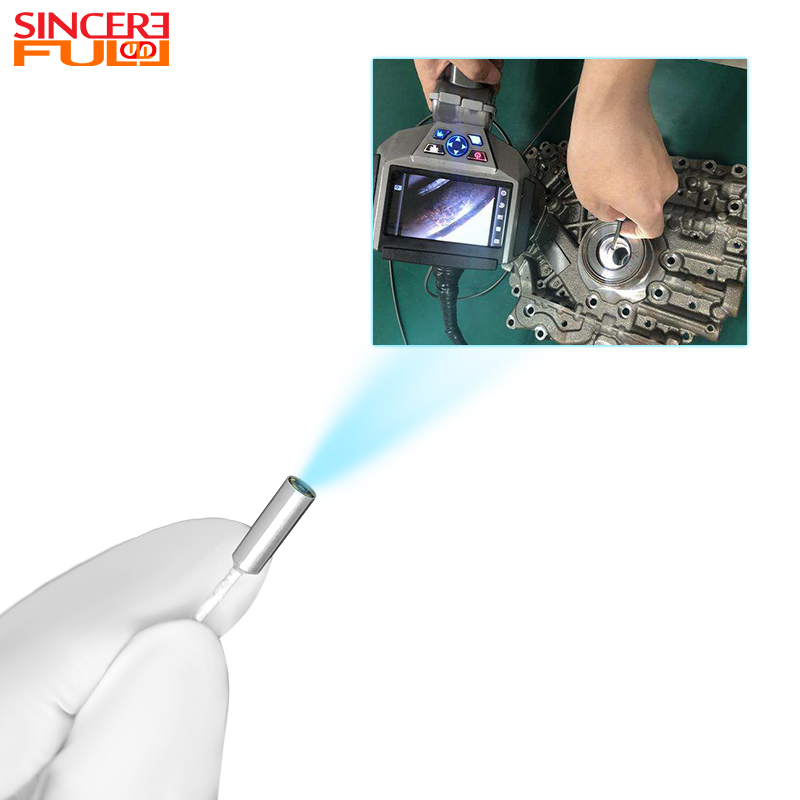

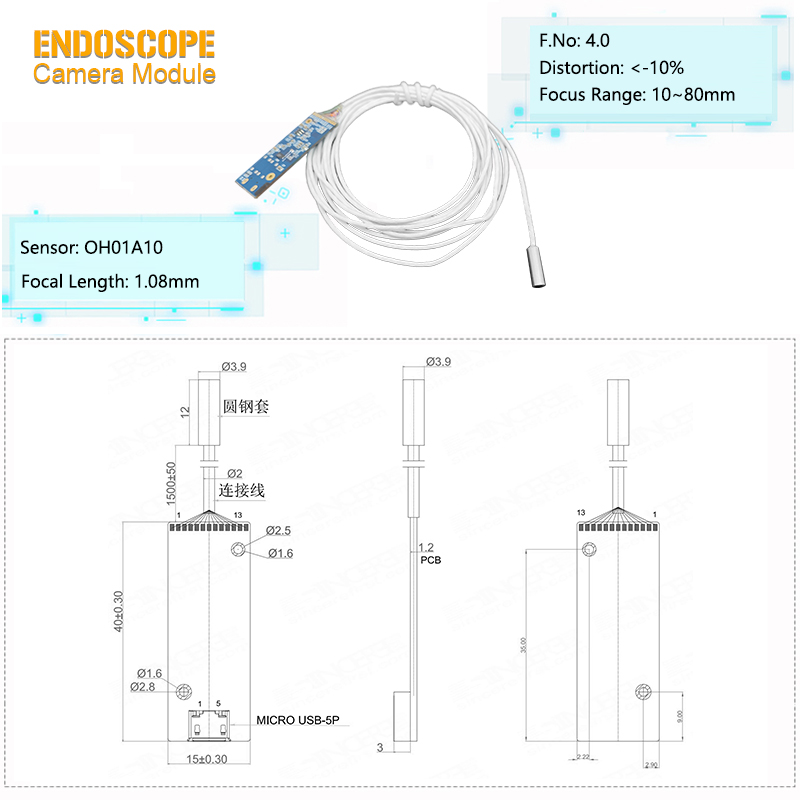

SF-C1011USB-D3.9-720P60 è il punto di partenza migliore quando l'ispezione comporta movimenti o cambiamenti ripetuti nella posizione dei componenti. Il suo sensore OH01A10 supporta l'uscita 720P fino a 60 fps, registrando più fotogrammi nello stesso periodo rispetto a una configurazione a 30 fps. Ciò può rendere più semplice seguire il movimento e fornire al software più campioni di immagini da rivedere.

Gli scenari tipici di valutazione includono:

• Monitoraggio del movimento di piccoli meccanismi o componenti interni

• Controllo dello stato operativo all'interno di apparecchiature compatte

• Osservando le fasi di assemblaggio in cui la posizione target cambia frequentemente

• Ispezione di parti a distanze di lavoro comprese tra circa 10 mm e 80 mm

• Valutazione di apparecchiature di visualizzazione compatte che beneficiano di video live più fluidi

Il campo visivo diagonale di 85° mantiene l'immagine più focalizzata rispetto al modello PLUS più ampio. Scegliere questa versione quando la continuità del movimento e la distanza di lavoro medio-breve sono più importanti della massima copertura della scena. La chiarezza del movimento finale deve essere testata con la velocità target, l'esposizione, l'illuminazione e il software host previsti.

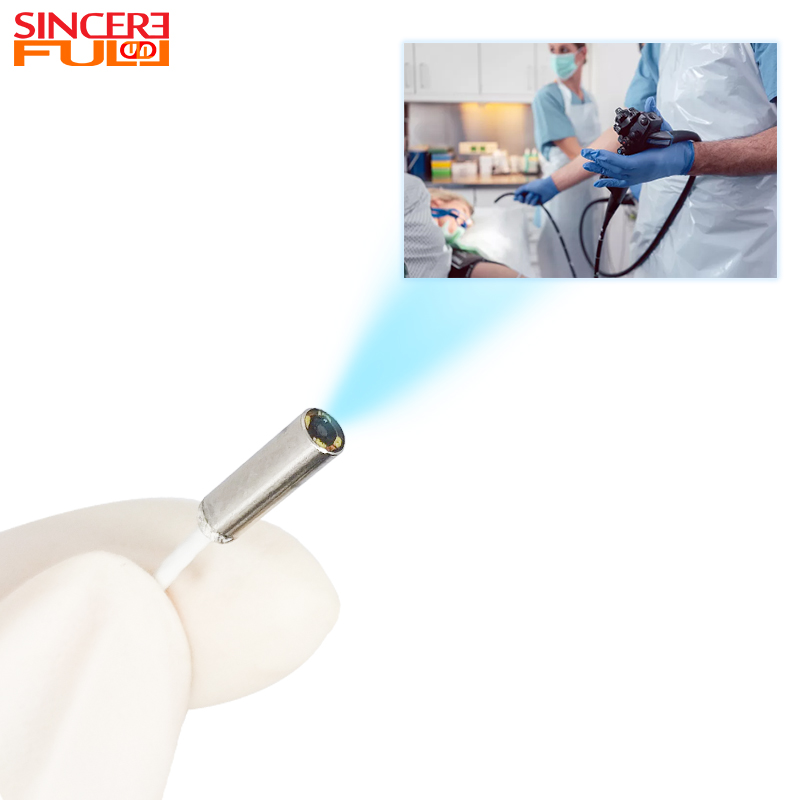

Per lo sviluppo della visualizzazione medica o veterinaria, questo modulo viene fornito come componente di imaging anziché come dispositivo clinico finito. Il produttore dell'apparecchiatura rimane responsabile della convalida delle immagini a livello di dispositivo, della sicurezza termica, della sicurezza elettrica, della compatibilità con la pulizia o la sterilizzazione, del software, della compatibilità elettromagnetica e della conformità normativa.

2. SF-C1019 per una visione più ampia e profonda

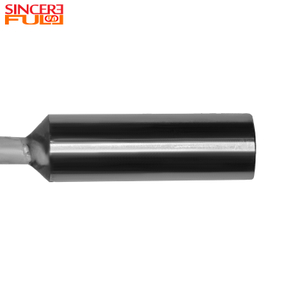

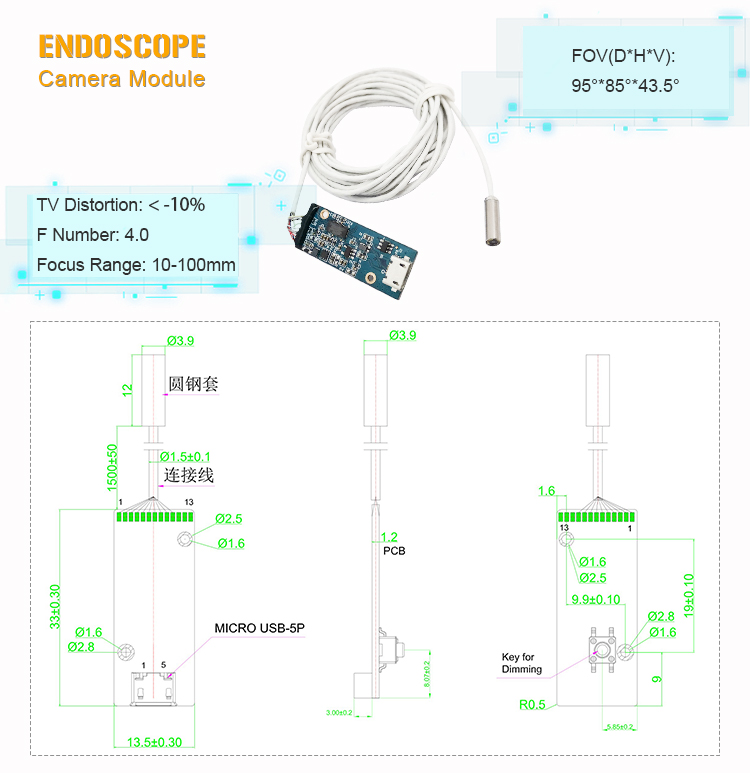

SF-C1019USB-D3.9-PLUS è destinato ad attività di ispezione in cui l'operatore ha bisogno di vedere una maggiore area circostante o di lavorare a una distanza leggermente maggiore. Il suo sensore OV9734 supporta 720P@30fps, mentre il campo visivo diagonale di 95° e la gamma di messa a fuoco di 10-100 mm forniscono una copertura più ampia rispetto al modello a 60 fps.

Gli scenari tipici di valutazione includono:

• Osservazione di sezioni più grandi di un tubo o canale interno

• Visualizzazione di spazi di costruzione nascosti e cavità più profonde

• Controllo delle condizioni di assemblaggio delle parti interne automobilistiche o meccaniche

• Esaminando le cavità dello stampo e altre superfici incassate

• Ridurre il riposizionamento ripetuto della sonda quando è utile un contesto più ampio

Scegli questa versione quando la larghezza di visualizzazione e la flessibilità della distanza di lavoro hanno la priorità rispetto all'output a 60 fps. Poiché un obiettivo più ampio inserisce una parte maggiore della scena in un fotogramma, i dettagli più piccoli devono essere valutati alle dimensioni effettive del display e alla distanza target prima che la configurazione ottica venga approvata.

Per applicazioni industriali umide, polverose o soggette a schizzi, considerare IP67 come una specifica della testa della sonda piuttosto che come una protezione automatica per l'intero dispositivo. L'ingresso del cavo, il connettore, la maniglia e la custodia finiti devono essere sigillati e testati come un sistema assemblato.
