3,9mm 720P USB endoskopový kamerový modul série pro kontrolu

Tato řada je navržena pro kompaktní zařízení pro vizuální kontrolu, která potřebuje 3,9mm sondu s přímým pohledem, osvětlení na blízko a USB video výstup. Obsahuje dva funkčně zaměřené modely spíše než jednu konfiguraci pro obecné účely:

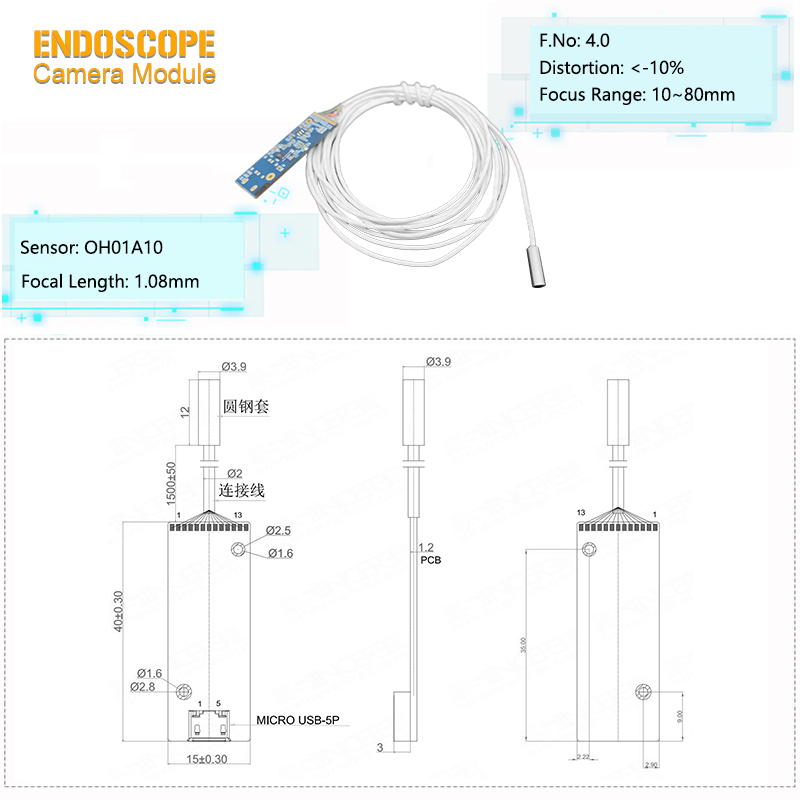

• SF-C1011USB-D3.9-720P60 využívá snímač OmniVision OH01A10 a podporuje 720P video rychlostí až 60 snímků za sekundu. Rozsah zaostření 10–80 mm a úhlopříčka 85° zorného pole vyhovují kontrolním úkolům, kde jsou prioritou odezva na pohyb a kratší pracovní vzdálenosti.

• SF-C1019USB-D3.9-PLUS využívá snímač OmniVision OV9734 a podporuje 720P video rychlostí až 30 snímků za sekundu. Jeho 95° diagonální zorné pole a rozsah zaostření 10–100 mm poskytují širší pokrytí a větší flexibilitu pracovní vzdálenosti.

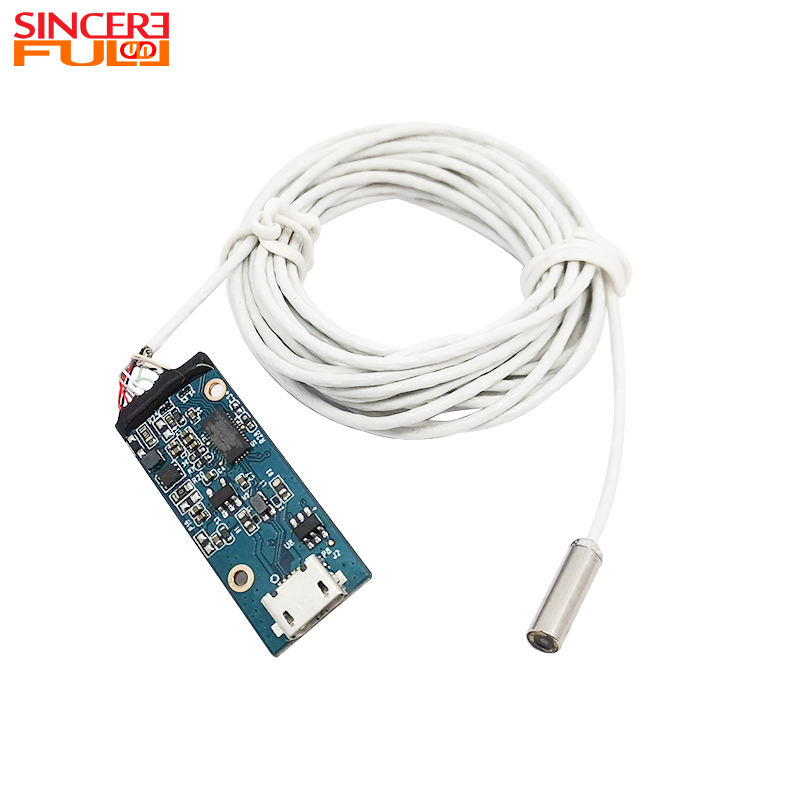

Oba modely používají oddělenou strukturu sondy a procesorové desky. To umožňuje 3,9mm hlavě objektivu vstoupit do úzké dutiny, zatímco větší pracovní deska zůstane mimo omezenou oblast. Čtyři LED diody 0402 umístěné vpředu poskytují místní osvětlení, zatímco výstup USB 2.0 UVC podporuje vyhodnocení na straně hostitele na kompatibilních systémech.

Pro jiné konstrukce sond, rozhraní a optické kombinace porovnejte širší Rozsah modulu 3,9mm endoskopické kamery.

Ať už si vyberete kteroukoli, řada poskytuje nekompromisní základ pro zobrazování:

• 3,9 mm ocelová sonda: Kompaktní hlava může vstupovat do úzkých kanálů, mechanických mezer a pouzder sondy, která nemohou pojmout větší průměr kamery. Konstrukce skříně by měla umožňovat výrobní a montážní tolerance.

• Dvě možnosti účelového zobrazování: Vyberte výstup 60 snímků za sekundu pro kontrolu citlivou na pohyb nebo zvolte širší 95° úhlopříčku a rozsah zaostření 10–100 mm pro širší pozorování.

• 720P USB video výstup: Oba modely poskytují zobrazení třídy 720P prostřednictvím architektury USB 2.0 UVC, což snižuje potřebu hostitelského video ovladače specifického pro daný model během hodnocení.

• Čtyři integrované LED 0402: Přední LED diody poskytují osvětlení v blízkosti směru pohledu pro tmavé dutiny. Jas LED a způsob ovládání by měly být potvrzeny pro vybranou konfiguraci.

• Hlava sondy s krytím IP67: Utěsněná sonda s ocelovým pláštěm je navržena pro prašné podmínky a dočasné vystavení vodě. Ochrana konečného zařízení stále závisí na kabelovém vstupu, konektoru a sestavě krytu.

• Oddělená mechanická struktura: Sonda a procesorová deska mohou být umístěny v různých oblastech zařízení, což dává OEM technikům větší svobodu při vedení kabelu a uspořádání elektroniky na straně hostitele.

• Sestavení SMT a aktivního zarovnání: Výroba SMT a optické zarovnání AA podporují řízené polohování snímače a čočky během montáže modulu.

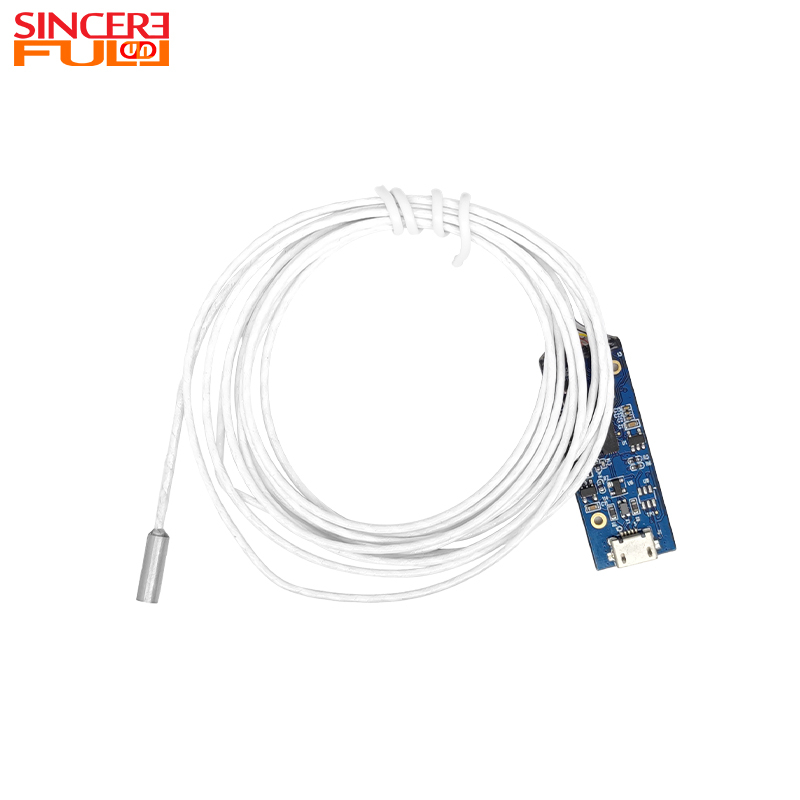

1. SF-C1011 pro kontrolu 60 snímků za sekundu

SF-C1011USB-D3.9-720P60 je lepší výchozí bod, když kontrola zahrnuje pohyb nebo opakované změny polohy součásti. Jeho snímač OH01A10 podporuje výstup 720P rychlostí až 60 snímků za sekundu, čímž zaznamená více snímků za stejnou dobu než konfigurace 30 snímků za sekundu. To může usnadnit sledování pohybu a poskytuje softwaru více ukázek obrázků ke kontrole.

Mezi typické scénáře hodnocení patří:

• Sledování pohybu malých mechanismů nebo vnitřních součástí

• Kontrola provozního stavu uvnitř kompaktního zařízení

• Pozorování montážních kroků, kde se často mění cílová poloha

• Kontrola dílů v pracovních vzdálenostech mezi přibližně 10 mm a 80 mm

• Hodnocení kompaktního vizualizačního vybavení, které těží z plynulejšího živého videa

85° diagonální zorné pole udržuje obraz zaostřenější než širší model PLUS. Tuto verzi zvolte, když je kontinuita pohybu a středně krátká pracovní vzdálenost důležitější než maximální pokrytí scény. Finální čistota pohybu by měla být testována se zamýšlenou cílovou rychlostí, expozicí, osvětlením a hostitelským softwarem.

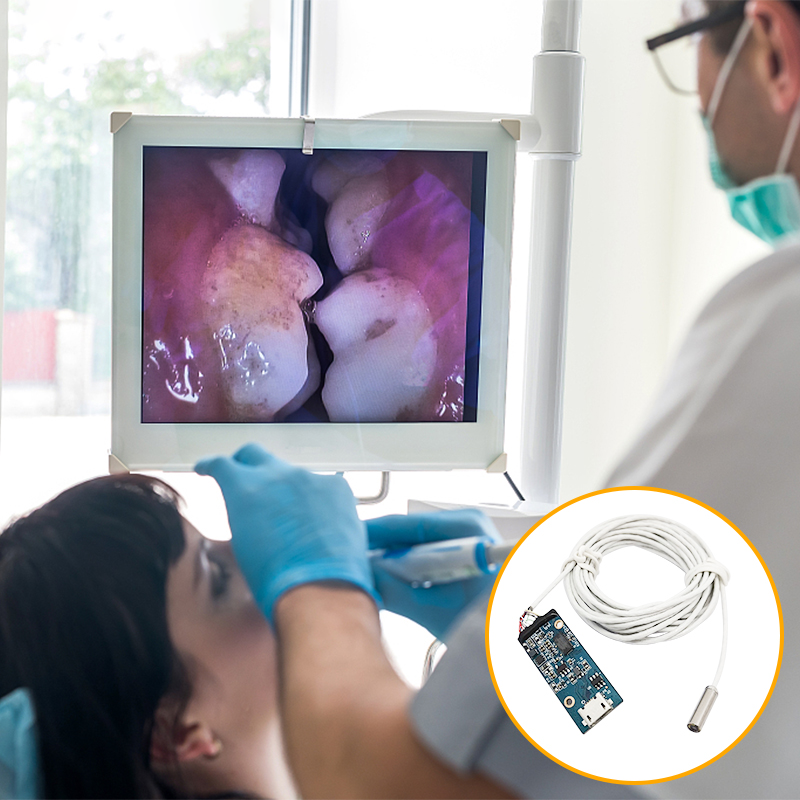

Pro vývoj lékařských nebo veterinárních vizualizací je tento modul dodáván spíše jako zobrazovací komponenta než jako hotové klinické zařízení. Výrobce zařízení zůstává odpovědný za ověření obrazu na úrovni zařízení, tepelnou bezpečnost, elektrickou bezpečnost, kompatibilitu čištění nebo sterilizace, software, EMC a shodu s předpisy.

2. SF-C1019 pro širší a hlubší pohled

SF-C1019USB-D3.9-PLUS je určen pro kontrolní úkoly, kdy operátor potřebuje vidět více do okolí nebo pracovat na trochu delší vzdálenost. Jeho snímač OV9734 podporuje 720P@30fps, zatímco 95° úhlopříčka zorného pole a 10–100mm rozsah zaostření poskytuje širší pokrytí než model 60fps.

Mezi typické scénáře hodnocení patří:

• Pozorování větších úseků vnitřní trubky nebo kanálu

• Prohlížení skrytých konstrukčních prostorů a hlubších dutin

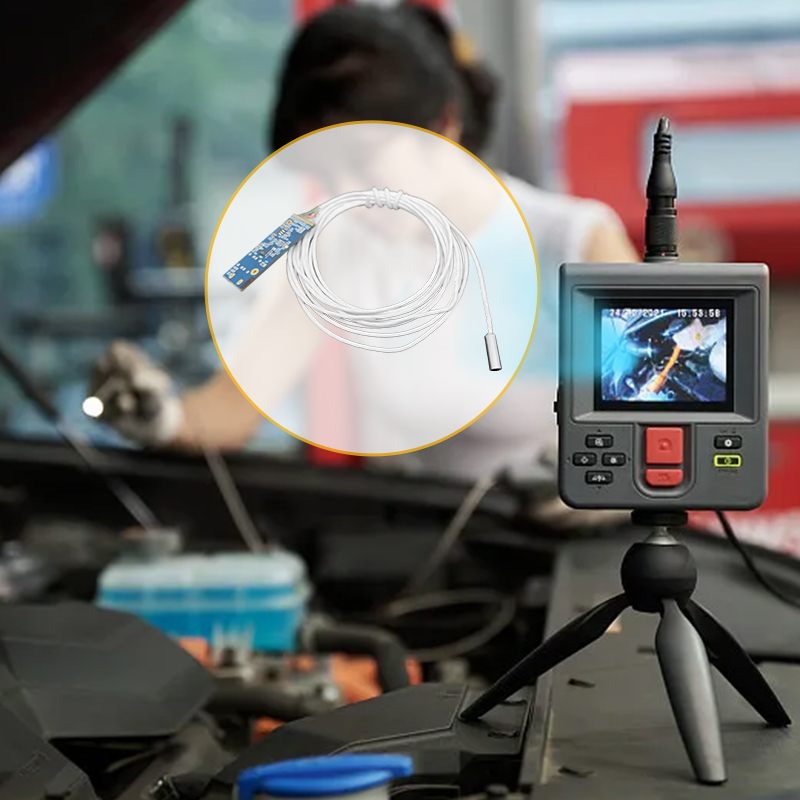

• Kontrola montážního stavu vnitřních automobilových nebo mechanických dílů

• Zkoumání dutin forem a jiných zapuštěných povrchů

• Snížení opakovaného přemisťování sondy, když je užitečný širší kontext

Zvolte tuto verzi, pokud má šířka zobrazení a flexibilita pracovní vzdálenosti přednost před výstupem 60 snímků za sekundu. Vzhledem k tomu, že širší objektiv umístí větší část scény do jednoho snímku, měly by být před schválením optické konfigurace vyhodnoceny nejmenší detaily při skutečné velikosti zobrazení a cílové vzdálenosti.

Pro vlhké, prašné nebo stříkající průmyslové aplikace považujte IP67 za specifikaci hlavy sondy spíše než za automatickou ochranu celého zařízení. Hotový kabelový vstup, konektor, rukojeť a kryt by měly být utěsněny a testovány jako smontovaný systém.
