3,9 mm 720P USB-endoskop-kameramodulserie til inspektion

Denne serie er designet til kompakt visuelt inspektionsudstyr, der har brug for en 3,9 mm direkte visningssonde, nærbelysning og USB-videoudgang. Den inkluderer to funktionsfokuserede modeller i stedet for en generel konfiguration:

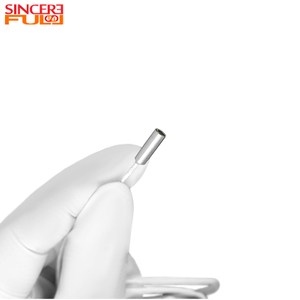

• SF-C1011USB-D3.9-720P60 bruger OmniVision OH01A10-sensoren og understøtter 720P-video med op til 60 fps. Dens 10–80 mm fokusområde og 85° diagonalt synsfelt passer til inspektionsopgaver, hvor bevægelsesrespons og kortere arbejdsafstande er prioriterede.

• SF-C1019USB-D3.9-PLUS bruger OmniVision OV9734-sensoren og understøtter 720P-video med op til 30 fps. Dens 95° diagonale synsfelt og 10-100 mm fokusområde giver bredere dækning og mere fleksibilitet i arbejdsafstanden.

Begge modeller bruger en adskilt probe-og-processing-board-struktur. Dette gør det muligt for 3,9 mm linsehovedet at komme ind i et smalt hulrum, mens det større processorkort forbliver uden for det begrænsede område. Fire frontmonterede 0402 LED'er giver lokal belysning, mens USB 2.0 UVC-udgang understøtter værtssideevaluering på kompatible systemer.

For andre sondekonstruktioner, grænseflader og optiske kombinationer, sammenligne den bredere 3,9 mm endoskop kamera modul rækkevidde.

Uanset hvad du vælger, giver serien et kompromisløst billedbaseret fundament:

• 3,9 mm Steel-Shell Probe: Det kompakte hoved kan trænge ind i smalle kanaler, mekaniske mellemrum og sondehuse, der ikke kan rumme en større kameradiameter. Indkapslingens design skal give mulighed for fremstillings- og monteringstolerancer.

• To formålsbyggede billedbehandlingsmuligheder: Vælg 60 fps output til bevægelsesfølsom inspektion, eller vælg den bredere 95° diagonale visning og 10-100 mm fokusområde for bredere observation.

• 720P USB-videoudgang: Begge modeller giver 720P-klasse billeddannelse gennem en USB 2.0 UVC-arkitektur, hvilket reducerer behovet for en modelspecifik værtsvideodriver under evaluering.

• Fire integrerede 0402 LED'er: Frontmonterede LED'er giver belysning tæt på synsretningen for mørke hulrum. LED-lysstyrke og kontrolmetode skal bekræftes for den valgte konfiguration.

• IP67-klassificeret probehoved: Den forseglede stålskalsonde er designet til støvede og midlertidige vandeksponeringsforhold. Beskyttelse af den endelige enhed afhænger stadig af kabelindføringen, stikket og kabinettet.

• Separeret mekanisk struktur: Sonden og processorkortet kan placeres i forskellige områder af enheden, hvilket giver OEM-ingeniører mere frihed, når de skal føre kablet og arrangere elektronik på værtssiden.

• SMT og Active Alignment Assembly: SMT-produktion og optisk AA-justering understøtter kontrolleret positionering af sensoren og linsen under modulsamling.

1. SF-C1011 til 60fps-inspektion

SF-C1011USB-D3.9-720P60 er det bedre udgangspunkt, når inspektion involverer bevægelse eller gentagne ændringer i komponentposition. Dens OH01A10-sensor understøtter 720P-output ved op til 60fps og optager flere billeder i samme periode end en 30fps-konfiguration. Dette kan gøre bevægelse lettere at følge og giver software flere billedeksempler til gennemgang.

Typiske evalueringsscenarier omfatter:

• Overvågning af bevægelsen af ​​små mekanismer eller interne komponenter

• Kontrol af driftsstatus inde i kompakt udstyr

• Observation af monteringstrin, hvor målpositionen ofte ændres

• Inspicering af dele ved arbejdsafstande mellem ca. 10 mm og 80 mm

• Evaluering af kompakt visualiseringsudstyr, der drager fordel af jævnere livevideo

Det 85° diagonale synsfelt holder billedet mere fokuseret end den bredere PLUS-model. Vælg denne version, når bevægelseskontinuitet og mellemkort arbejdsafstand er vigtigere end maksimal scenedækning. Den endelige bevægelsesklarhed skal testes med den tilsigtede målhastighed, eksponering, belysning og værtssoftware.

Til medicinsk eller veterinær visualiseringsudvikling leveres dette modul som en billeddannende komponent i stedet for en færdig klinisk enhed. Udstyrsproducenten forbliver ansvarlig for billedvalidering på enhedsniveau, termisk sikkerhed, elektrisk sikkerhed, rengørings- eller steriliseringskompatibilitet, software, EMC og overholdelse af lovgivning.

2. SF-C1019 til bredere og dybere visning

SF-C1019USB-D3.9-PLUS er beregnet til inspektionsopgaver, hvor operatøren skal se mere af det omkringliggende område eller arbejde på lidt længere afstand. Dens OV9734-sensor understøtter 720P@30fps, mens det 95° diagonale synsfelt og 10-100 mm fokusområde giver bredere dækning end 60fps-modellen.

Typiske evalueringsscenarier omfatter:

• Observation af større sektioner af et internt rør eller en kanal

• Se skjulte konstruktionsrum og dybere hulrum

• Kontrol af monteringstilstanden af ​​interne automotive eller mekaniske dele

• Undersøgelse af skimmelrum og andre forsænkede overflader

• Reduktion af gentagen probe-repositionering, når bredere kontekst er nyttig

Vælg denne version, når visning af bredde og fleksibilitet i arbejdsafstande prioriteres over 60 fps output. Fordi en bredere linse placerer mere af scenen i ét billede, bør de mindste detaljer evalueres ved den faktiske skærmstørrelse og målafstand, før den optiske konfiguration godkendes.

Til fugtige, støvede eller stænk-tilbøjelige industrielle applikationer skal IP67 behandles som en sondehovedspecifikation frem for automatisk beskyttelse af hele enheden. Den færdige kabelindføring, stik, håndtag og kabinet skal forsegles og testes som et samlet system.
