Muayene için 3.9mm 720P USB Endoskop Kamera Modülü Serisi

Bu seri, 3,9 mm'lik doğrudan görüntüleme probu, yakın mesafe aydınlatması ve USB video çıkışı gerektiren kompakt görsel inceleme ekipmanları için tasarlanmıştır. Tek bir genel amaçlı konfigürasyon yerine iki işlev odaklı model içerir:

• SF-C1011USB-D3.9-720P60, OmniVision OH01A10 sensörünü kullanır ve 60 fps'ye kadar 720P videoyu destekler. 10–80 mm odak aralığı ve 85° çapraz görüş alanı, hareket yanıtının ve daha kısa çalışma mesafelerinin öncelikli olduğu denetim görevlerine uygundur.

• SF-C1019USB-D3.9-PLUS, OmniVision OV9734 sensörünü kullanır ve 30 fps'ye kadar 720P videoyu destekler. 95° çapraz görüş alanı ve 10-100 mm odak aralığı, daha geniş kapsama alanı ve daha fazla çalışma mesafesi esnekliği sağlar.

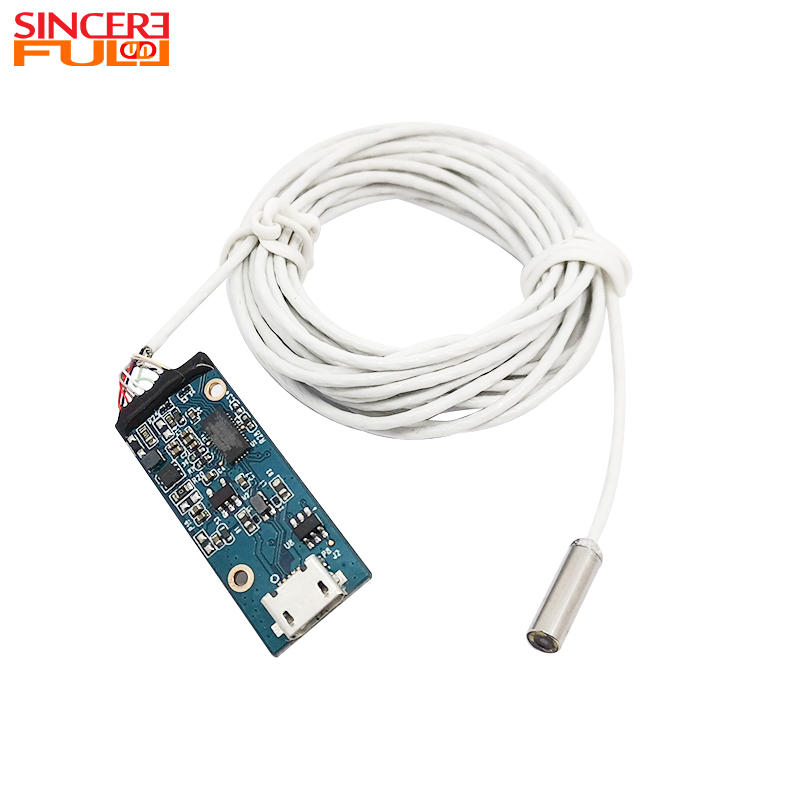

Her iki model de ayrı bir prob ve işleme panosu yapısı kullanır. Bu, 3,9 mm'lik lens kafasının dar bir boşluğa girmesine olanak tanırken, daha büyük işleme kartı kısıtlı alanın dışında kalır. Öne monte edilen dört adet 0402 LED, yerel aydınlatma sağlarken USB 2.0 UVC çıkışı, uyumlu sistemlerde ana bilgisayar tarafı değerlendirmesini destekler.

Diğer prob yapıları, arayüzler ve optik kombinasyonlar için daha geniş olanı karşılaştırın. 3,9 mm endoskop kamera modülü aralığı.

Hangisini seçerseniz seçin, Seri tavizsiz bir görüntüleme temeli sağlar:

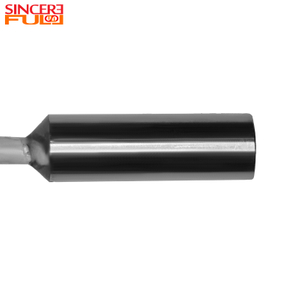

• 3,9 mm Çelik Kabuklu Prob: Kompakt kafa, daha büyük bir kamera çapını barındıramayan dar kanallara, mekanik boşluklara ve prob muhafazalarına girebilir. Muhafaza tasarımı imalat ve montaj toleranslarına izin vermelidir.

• Amaca Yönelik İki Görüntüleme Seçeneği: Harekete duyarlı inceleme için 60 fps çıkışı seçin veya daha geniş gözlem için daha geniş 95° çapraz görünümü ve 10-100 mm odak aralığını seçin.

• 720P USB Video Çıkışı: Her iki model de USB 2.0 UVC mimarisi aracılığıyla 720P sınıfı görüntüleme sağlayarak değerlendirme sırasında modele özgü ana bilgisayar video sürücüsü ihtiyacını azaltır.

• Dört adet Entegre 0402 LED: Öne monte LED'ler, karanlık boşluklar için görüntüleme yönüne yakın aydınlatma sağlar. Seçilen konfigürasyon için LED parlaklığı ve kontrol yöntemi onaylanmalıdır.

• IP67 Dereceli Prob Kafası: Kapalı çelik gövdeli prob, tozlu ve geçici suya maruz kalma koşulları için tasarlanmıştır. Nihai cihazın korunması hâlâ kablo girişine, konnektöre ve mahfaza tertibatına bağlıdır.

• Ayrılmış Mekanik Yapı: Prob ve işleme kartı cihazın farklı alanlarına yerleştirilebilir, bu da OEM mühendislerine kabloyu yönlendirirken ve ana bilgisayar tarafındaki elektronikleri düzenlerken daha fazla özgürlük sağlar.

• SMT ve Aktif Hizalama Düzeneği: SMT üretimi ve AA optik hizalama, modül montajı sırasında sensör ve lensin kontrollü konumlandırılmasını destekler.

1. 60 fps İnceleme için SF-C1011

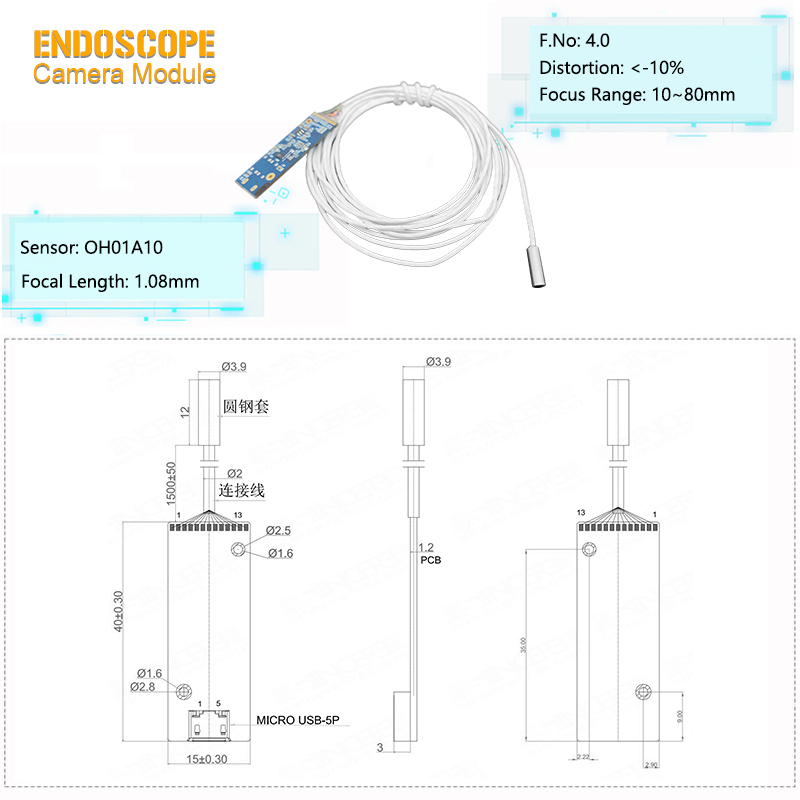

SF-C1011USB-D3.9-720P60, denetimin hareket veya bileşen konumunda tekrarlanan değişiklikler içerdiği durumlarda daha iyi bir başlangıç ​​noktasıdır. OH01A10 sensörü, 60 fps'ye kadar 720P çıkışı destekler ve aynı dönemde 30 fps yapılandırmaya göre daha fazla kare kaydeder. Bu, hareketin takip edilmesini kolaylaştırabilir ve yazılıma inceleme için daha fazla görüntü örneği verebilir.

Tipik değerlendirme senaryoları şunları içerir:

• Küçük mekanizmaların veya dahili bileşenlerin hareketinin izlenmesi

• Kompakt ekipmanın içindeki çalışma durumunun kontrol edilmesi

• Hedef konumun sık sık değiştiği montaj adımlarını gözlemlemek

• Parçaların yaklaşık 10 mm ila 80 mm arasındaki çalışma mesafelerinde incelenmesi

• Daha akıcı canlı videodan yararlanan kompakt görselleştirme ekipmanının değerlendirilmesi

85° diyagonal görüş alanı, görüntünün daha geniş PLUS modeline göre daha odaklı olmasını sağlar. Hareket sürekliliği ve orta-kısa çalışma mesafesinin maksimum sahne kapsamından daha önemli olduğu durumlarda bu sürümü seçin. Nihai hareket netliği, amaçlanan hedef hız, pozlama, aydınlatma ve ana bilgisayar yazılımıyla test edilmelidir.

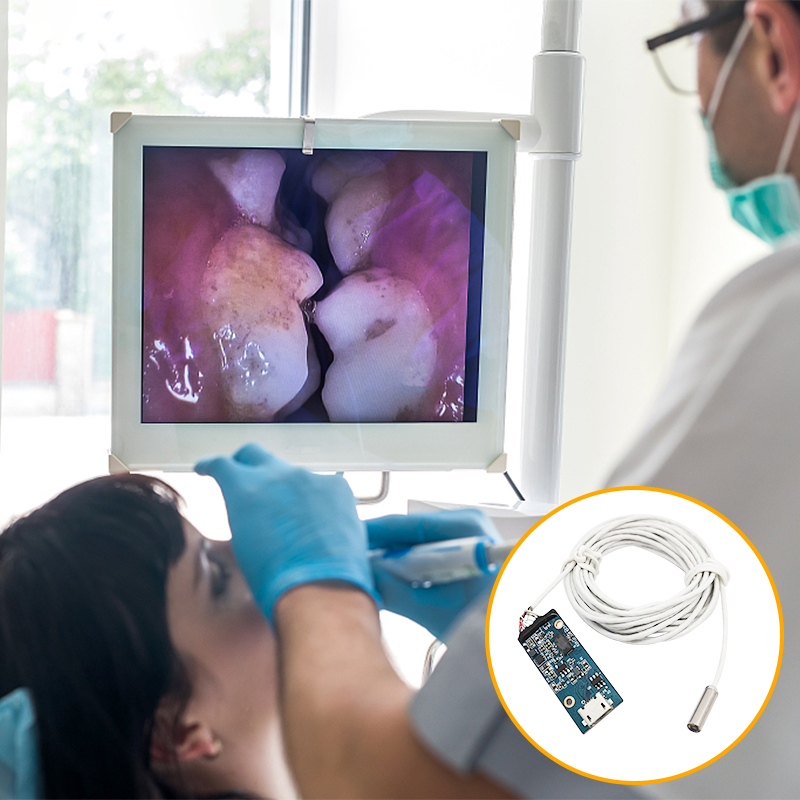

Tıbbi veya veterinerlik görselleştirmesinin geliştirilmesi için bu modül, bitmiş bir klinik cihaz yerine bir görüntüleme bileşeni olarak sağlanır. Ekipman üreticisi, cihaz düzeyinde görüntü doğrulama, termal güvenlik, elektrik güvenliği, temizleme veya sterilizasyon uyumluluğu, yazılım, EMC ve mevzuat uyumluluğundan sorumlu olmaya devam eder.

2. Daha Geniş ve Daha Derin Görüntüleme için SF-C1019

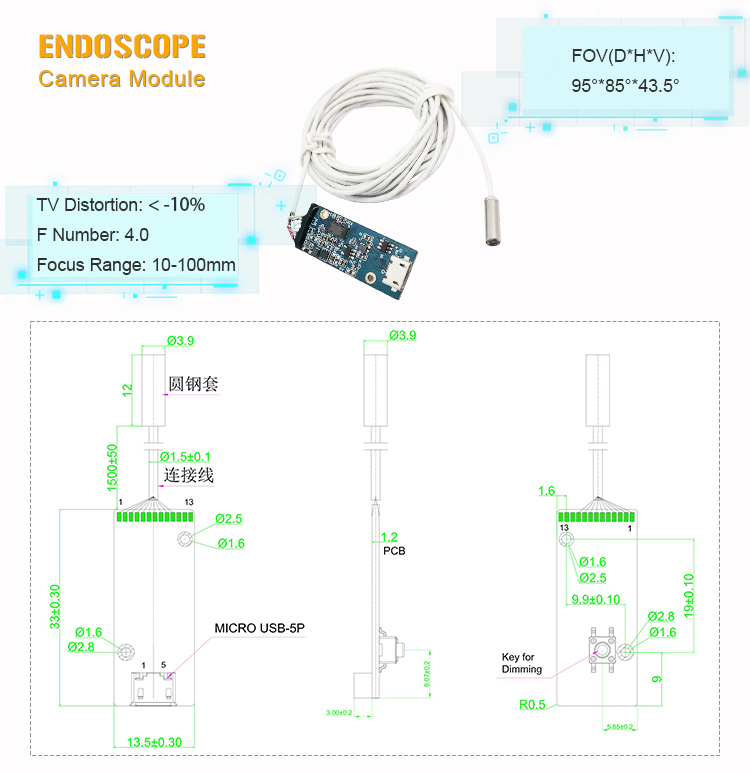

SF-C1019USB-D3.9-PLUS, operatörün çevredeki alanı daha fazla görmesi veya biraz daha uzun bir mesafede çalışması gereken denetim görevleri için tasarlanmıştır. OV9734 sensörü 720P@30 fps'yi desteklerken, 95° diyagonal görüş alanı ve 10-100 mm odak aralığı 60 fps modelinden daha geniş kapsama alanı sağlar.

Tipik değerlendirme senaryoları şunları içerir:

• Dahili bir borunun veya kanalın daha büyük bölümlerini gözlemlemek

• Gizli inşaat alanlarını ve daha derin boşlukları görüntüleme

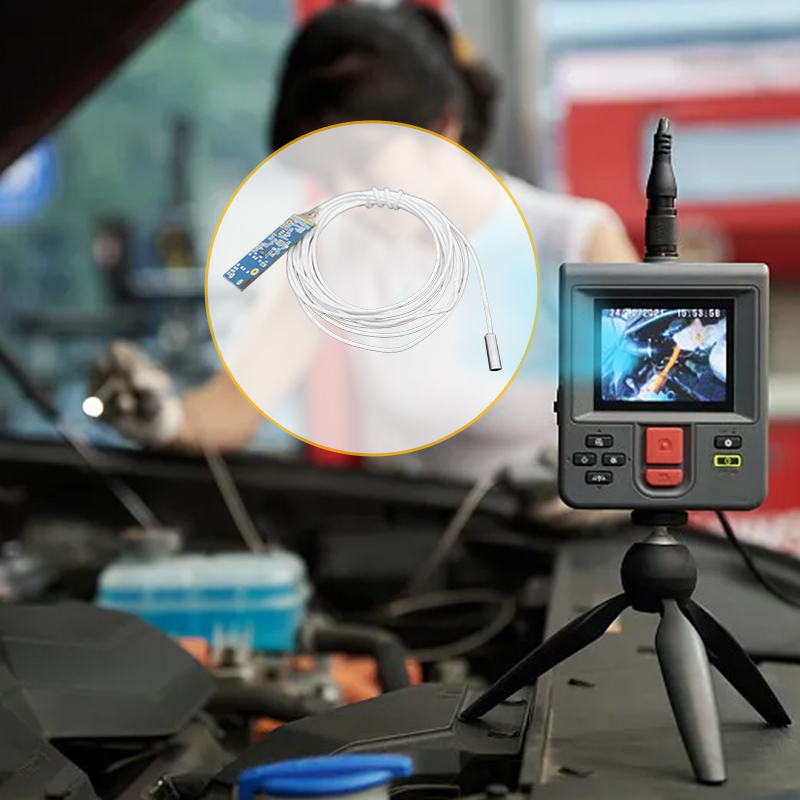

• Dahili otomotiv veya mekanik parçaların montaj durumunun kontrol edilmesi

• Kalıp boşluklarının ve diğer girintili yüzeylerin incelenmesi

• Daha geniş bağlam yararlı olduğunda tekrarlanan prob yeniden konumlandırmasının azaltılması

Görüntüleme genişliği ve çalışma mesafesi esnekliğinin 60 fps çıktıya göre öncelikli olduğu durumlarda bu sürümü seçin. Daha geniş bir mercek, sahnenin daha büyük bir kısmını tek bir kareye yerleştirdiğinden, optik konfigürasyon onaylanmadan önce en küçük ayrıntılar, gerçek ekran boyutunda ve hedef mesafede değerlendirilmelidir.

Nemli, tozlu veya su sıçramasına eğilimli endüstriyel uygulamalar için, IP67'yi cihazın tamamı için otomatik koruma yerine prob kafası spesifikasyonu olarak değerlendirin. Bitmiş kablo girişi, konektör, tutamak ve mahfaza, monte edilmiş bir sistem olarak mühürlenmeli ve test edilmelidir.
