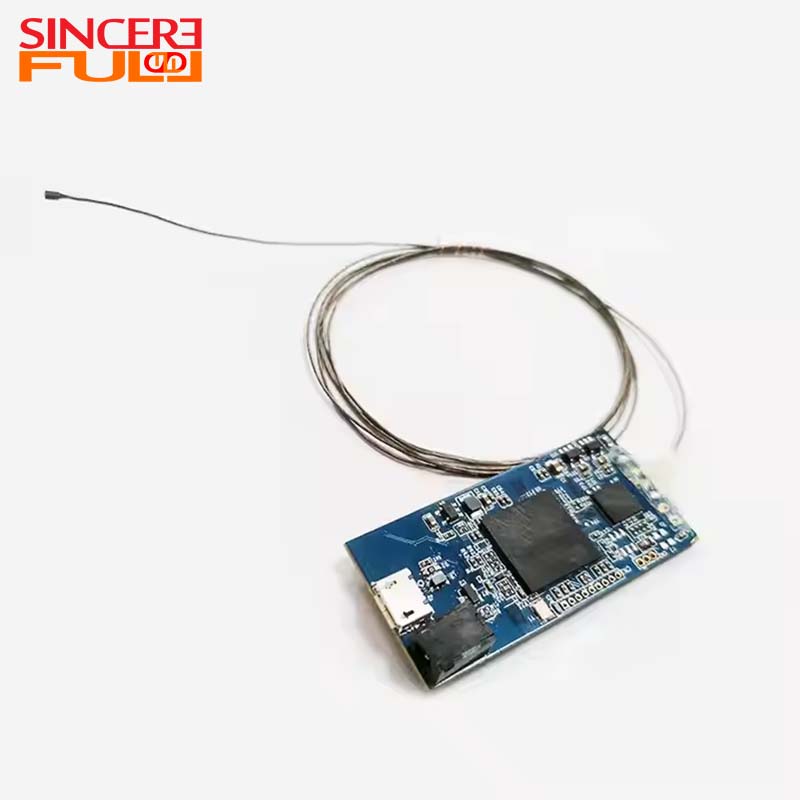

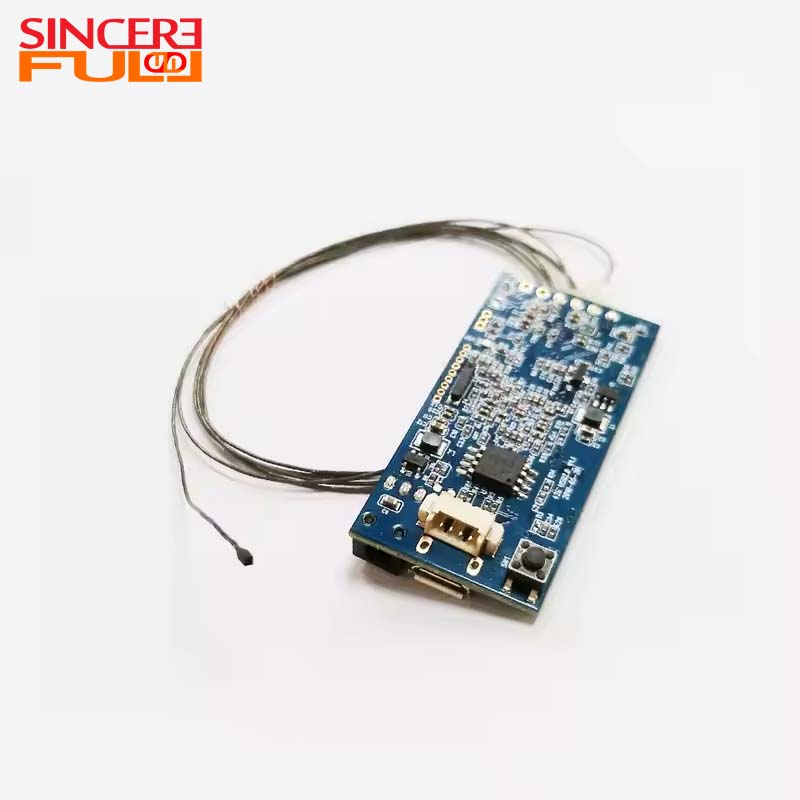

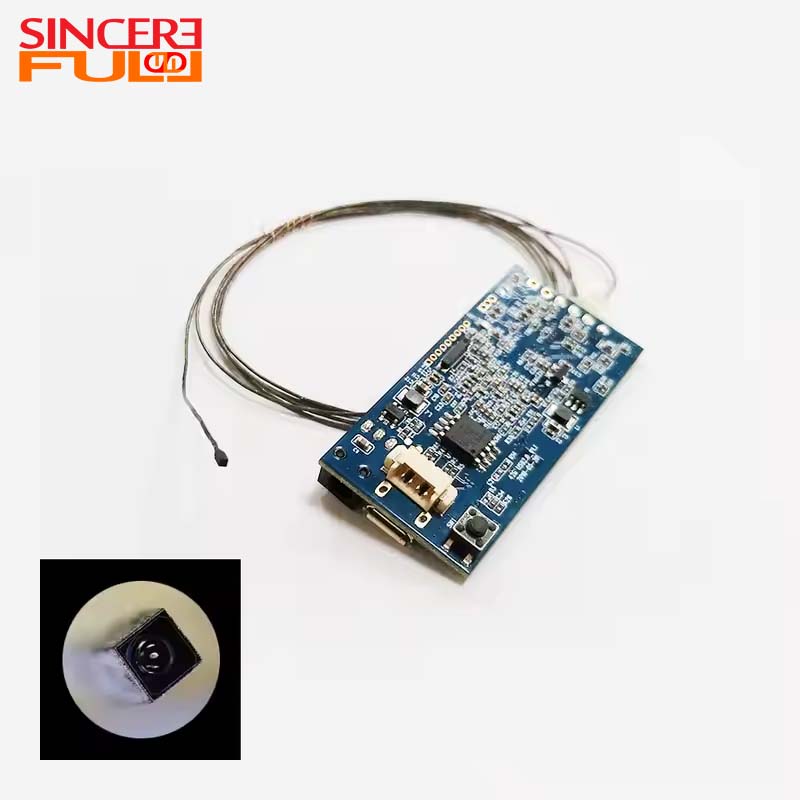

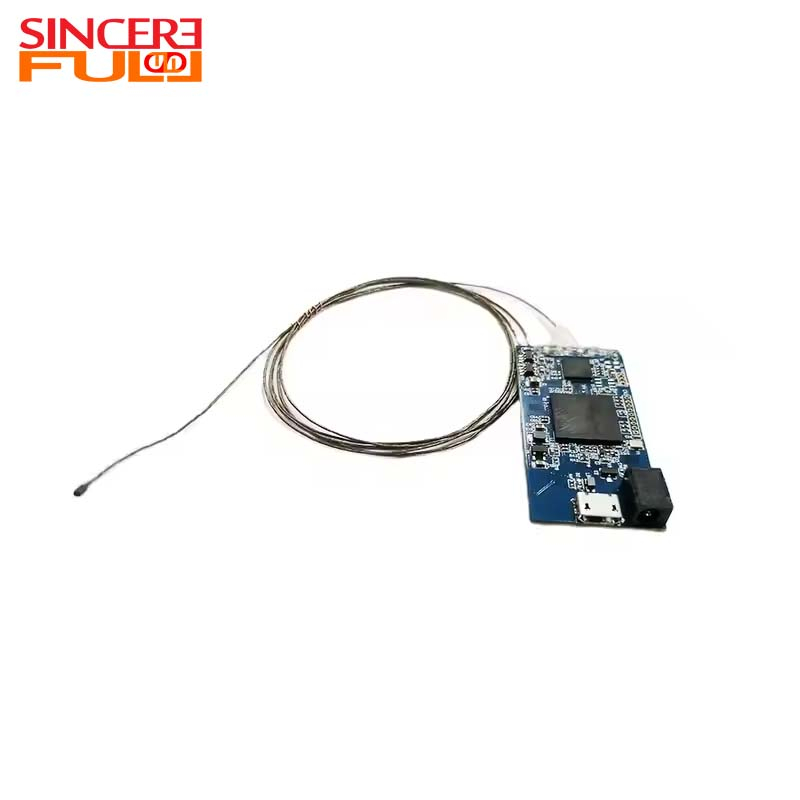

1,5 mm-es OVM6946 120°-os széles látószögű endoszkóp kameramodul az ultra-keskeny hozzáféréshez

Ez az 1,5 mm-es OVM6946 120°-os széles látószögű endoszkópos kameramodul ultra-keskeny hozzáféréshez, amelyhez nagyon kis hozzáférési méretre van szükség anélkül, hogy a látómezőt keskeny alagútszerű képpé csökkentené. D120°-os látómezeje és 5–50 mm-es fix fókusztartománya lehetővé teszi a széles, közeli megfigyelést egy kompakt, 1,5 mm-es elülső irányban. Egy 2 m-es rugalmas kábel támogatja azokat az eszközelrendezéseket, amelyeknél hosszabb út szükséges az ellenőrző szakasz és a rendszer többi része között. Különbség: Az 1,2 mm-es minimális átmérőjű irányhoz képest ez az 1,5 mm-es modell kis mértékben megnöveli a D120°-os lefedettséget és a 2 m-es kábelkonfigurációt. Opcionális oldalnézeti modul is

Alkalmas ez a modell az Ön készülékéhez? ◢

Kiválasztási követelmény	Szabványos konfiguráció	Kiválasztás Megjegyzés
Bejárati tér	1,5 mm teljes átmérő	Erősítse meg a készülék teljes nyitását és a végső szerelvény távolságát.
Szükséges fedezet	D120° × H87,5°	Hasznos, ha széles, közeli lefedettségre van szükség egy nagyon kis hozzáférési útvonalon keresztül.
Munkatávolság	5-50 mm fix fókusz	Válassza ezt a modellt, ha a cél egy meghatározott közeli intervallumon belül marad.
Kábelvezetés	2 m rugalmas kábel	Győződjön meg arról, hogy a hosszabb kábelút megfelel a mechanikai tervezési és kezelési követelményeknek.
Geometriai érzékenység	Széles látószögű optikai irány	Értékeljen egy másik modellt, ha az alacsony torzítás vagy a képalapú mérés a fő cél.

Termékelőny ◢

1.  1,5 mm-es teljes átmérő – támogatja a nagyon kis belső terek elérését, miközben lehetővé teszi az 1,2 mm-es opciónál valamivel nagyobb szerkezetet.

2.  D120°-os látómező – széles, közeli jelenetlefedettséget biztosít a kompakt belső megfigyeléshez.

3.  5–50 mm-es fix fókusz – praktikus kis távolságú tartományt támogat autofókusz hardver nélkül.

4.  2 m flexibilis kábel – támogatja a hosszabb elvezetést az ellenőrző terület és a készülék teste között.

5.  1,05 × 1,05 × 5,0 mm-es magház – kompakt mechanikai alapot biztosít az ultrakisméretű eszközök integrálásához.

Válasszon 1,5 mm-t, ha a lefedettség és a kábel hossza is számít

A lehető legkisebb átmérő nem mindig az egyetlen kiválasztási kritérium. Ez az 1,5 mm-es konfiguráció jobb irány lehet, mint egy 1,2 mm-es modul, amikor az eszköznek továbbra is széles D120°-os lefedettségre és 2 méteres kábelútra van szüksége. Ha az abszolút minimális hozzáférési méret az elsődleges követelmény, akkor a kisebb, 1,2 mm-es modell marad az erősebb jelölt.

Műszaki paraméterek ◢

Kulcsszavak	1,5 mm-es ultra-kisméretű orvosi endoszkópos kameramodul
Érzékelő	OVM6946
Érzékelő mérete	1/18'
Fókusz tartomány	5mm ~ 50mm
FOV	D120° × H87,5°
F. NEM.	5.0
Fókusz típusa	Fix fókusz
Tanúsítvány	ROHS, Reach
DSP	USB 2.0 DSP
TV torzítás	＜-11% @ 0,95 Mező
Márkanév	ELŐSZÖR Őszinte
Kábel hossza	2 m-es rugalmas kábel

alkalmazása ​ Endoszkóp C kamera modul ◢

1. Ultra-keskeny ellenőrző eszköz – Az 1,5 mm-es átmérőjű olyan eszközöket támogat, amelyeknek nagyon kis helyekre kell belépniük, miközben meg kell őrizni a széles D120°-os lefedettséget. Erősítse meg a teljes szerelési hézagot.

2. Precíziós furatellenőrző eszköz – Kis furatú megfigyelésre alkalmas, ahol az 5–50 mm-es munkatartomány és a hosszú kábelút hasznos. Ellenőrizze, hogy a torzítási szint elfogadható-e.

3. Kompakt, rugalmas ellenőrző kamera — A 2 méteres kábel támogatja a távoli eszköz testét, míg az elülső rész egy korlátozott területre lép. Erősítse meg a hajlítási és húzásmentesítési követelményeket.

4.  Laboratóriumi mikroüreges megfigyelő berendezés – Olyan kutatási vagy tesztberendezésekhez használható, amelyeknél kis nyíláson keresztül kell megfigyelni. Az integráció előtt ellenőrizze a céltávolságot, a lefedettséget és az interfész követelményeit.

Testreszabás és OEM-támogatás ◢

1. Átmérő és mechanikus hozzáférés: Ha az 1,5 mm nem éri el a belépési határt, adja meg a pontos nyitási és behelyezési útvonalat, hogy egy kisebb szerkezetet ki lehessen értékelni.

2.  FOV és fix fókusztartomány: Ha a D120° vagy 5–50 mm nem felel meg a feladatnak, adja meg a célméretet, a legközelebbi/legtávolabbi távolságot és a torzítástűrést az optikai áttekintéshez.

3. Kábelvezetés: Ha a 2 m-es kábel túl hosszú vagy túl rövid, adja meg a szükséges útvonalat, hajlítási állapotot és az eszköz-test elhelyezkedését.

4. Végső integráció: A csatlakozókra, védőszerkezetekre és világításra vonatkozó követelményeket felül kell vizsgálni a teljes eszközhöz képest. Kérjük, adja meg a gazdagép felületét, környezetét és összeállítási rajzát.

A végső konfigurációt a tömeggyártás előtt műszaki felülvizsgálattal és mintaellenőrzéssel kell megerősíteni.

GYIK ◢

Kérjük, küldje el a rendelkezésre álló hozzáférési átmérőt, a célméretet, a munkatávolságot, a szükséges lefedettséget, a kábel útvonalát, az eszköz-test helyzetét és az interfész követelményeit. Ezután összehasonlíthatjuk ezt az 1,5 mm-es irányt kisebb vagy nagyobb felbontású alternatívákkal.
