Модуль эндоскопической камеры 1,5 мм OVM6946 с углом обзора 120° для сверхузкого доступа

Этот модуль эндоскопической камеры 1,5 мм OVM6946 с углом обзора 120° для сверхузкого доступа, для которого требуется очень маленький размер доступа без уменьшения поля зрения до узкого туннельного изображения. Поле зрения D120° и диапазон фиксированной фокусировки 5–50 мм обеспечивают широкий обзор с близкого расстояния благодаря компактному переднему направлению 1,5 мм. Гибкий кабель длиной 2 м поддерживает схемы расположения устройств, требующие более длинного пути между секцией проверки и остальной частью системы. Разница: по сравнению с направлением минимального диаметра 1,2 мм, эта модель диаметром 1,5 мм имеет небольшое увеличение размера для покрытия D120° и конфигурации кабеля длиной 2 м. Также опциональный модуль бокового обзора.

Подходит ли эта модель для вашего устройства? ◢

Требование к выбору	Стандартная конфигурация	Примечание к выбору
Входное пространство	Общий диаметр 1,5 мм	Подтвердите полное открытие устройства и зазор для окончательной сборки.
Требуемое покрытие	Г120° × В87,5°	Полезно, когда требуется широкое покрытие на близком расстоянии при очень узком пути доступа.
Рабочее расстояние	5–50 мм с фиксированным фокусом	Выбирайте эту модель, когда цель остается внутри определенного интервала ближнего действия.
Прокладка кабеля	гибкий кабель длиной 2 м.	Убедитесь, что более длинный кабельный маршрут соответствует требованиям механической конструкции и эксплуатации.
Чувствительность к геометрии	Широкоугольное оптическое направление	Оцените другую модель, если основной целью является низкое искажение или измерение на основе изображения.

Преимущество продукта ◢

1.  Общий диаметр 1,5 мм — обеспечивает доступ к очень небольшим внутренним пространствам, позволяя при этом создать конструкцию немного большего размера, чем вариант 1,2 мм.

2.  Поле зрения D120° — обеспечивает широкий охват сцены с близкого расстояния для компактного внутреннего наблюдения.

3.  Фиксированный фокус 5–50 мм — поддерживает практичный диапазон коротких расстояний без аппаратного обеспечения автофокусировки.

4.  Гибкий кабель длиной 2 м — обеспечивает более длинную прокладку между зоной проверки и корпусом устройства.

5.  Корпус с сердечником размером 1,05 × 1,05 × 5,0 мм — обеспечивает компактную механическую основу для интеграции сверхмалых устройств.

Выбор 1,5 мм, когда покрытие и длина кабеля также имеют значение

Наименьший возможный диаметр не всегда является единственным критерием выбора. Эта конфигурация 1,5 мм может быть лучшим вариантом, чем модуль 1,2 мм, когда устройству все еще требуется широкое покрытие D120° и кабельный путь длиной 2 метра. Если абсолютный минимальный размер доступа является основным требованием, то меньшая модель толщиной 1,2 мм остается более сильным кандидатом.

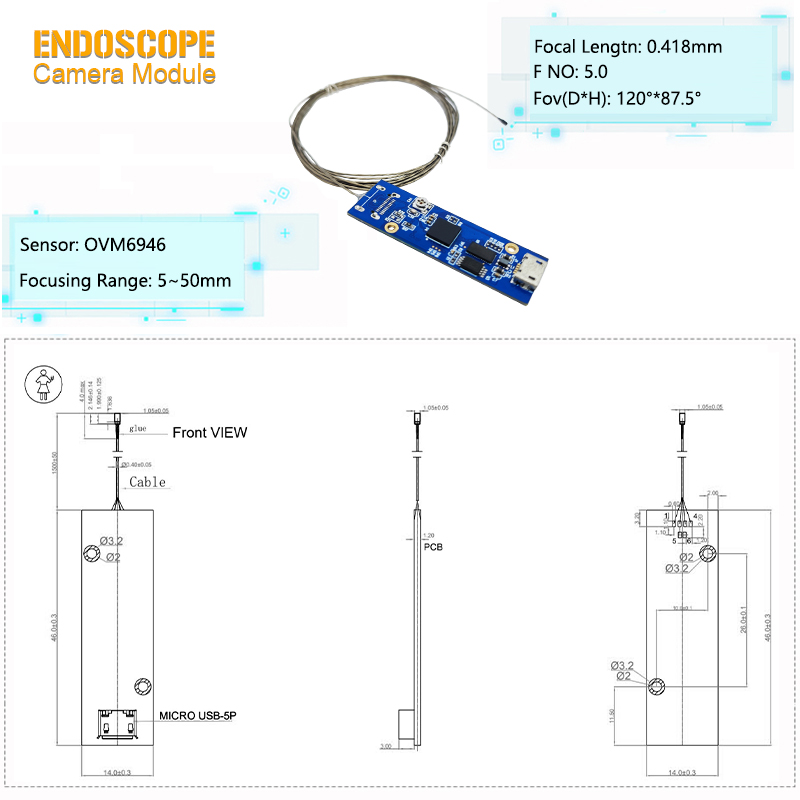

Технические параметры ◢

Ключевые слова	Сверхмалый модуль камеры медицинского эндоскопа толщиной 1,5 мм
Датчик	ОВМ6946
Размер датчика	1/18 дюйма
Диапазон фокусировки	5 мм~50 мм
поле зрения	Г120° × В87,5°
Ф. НЕТ.	5.0
Тип фокуса	Фиксированный фокус
Сертификация	ROHS, охват
ЦСП	USB2.0 ЦСП
Телевизионные искажения	＜-11% при поле 0,95
Название бренда	ИСКРЕННЕЕ ПЕРВОЕ
Длина кабеля	Гибкий кабель длиной 2 м

Применение модуля эндоскопической камеры ​ ​◢

1. Сверхузкое инспекционное устройство — диаметром 1,5 мм подходит для устройств, которые должны проникать в очень маленькие пространства, сохраняя при этом широкий охват D120°. Подтвердите полный зазор при сборке.

2. Прецизионный инструмент для проверки отверстий — подходит для наблюдения за небольшими отверстиями, где полезны рабочий диапазон 5–50 мм и длинный путь кабеля. Убедитесь, что уровень искажений является приемлемым.

3. Компактная гибкая инспекционная камера — кабель длиной 2 м поддерживает корпус удаленного устройства, в то время как передняя часть входит в зону ограниченного доступа. Подтвердите требования к изгибу и разгрузке от натяжения.

4.  Лабораторное приспособление для наблюдения за микрополостями — может использоваться в исследовательских или испытательных приспособлениях, где требуется наблюдение через небольшое отверстие. Перед интеграцией подтвердите требования к целевому расстоянию, покрытию и интерфейсу.

Настройка и поддержка OEM ◢

1. Диаметр и механический доступ: если 1,5 мм не соответствует пределу входа, укажите точный путь открытия и введения, чтобы можно было оценить структуру меньшего размера.

2.  Поле зрения и диапазон фиксированной фокусировки: если D120° или 5–50 мм не соответствуют задаче, укажите размер цели, ближайшее/дальнее расстояние и допуск на искажения для оптического обзора.

3. Прокладка кабеля: Если 2-метровый кабель слишком длинный или слишком короткий, укажите необходимую прокладку, условия изгиба и расположение корпуса устройства.

4. Окончательная интеграция: требования к разъему, защитной конструкции и освещению должны быть сопоставлены со всем устройством. Пожалуйста, предоставьте хост-интерфейс, среду и чертеж сборки.

Окончательная конфигурация должна быть подтверждена посредством инженерной проверки и выборочной проверки перед массовым производством.

Часто задаваемые вопросы ◢

Пожалуйста, пришлите доступный диаметр доступа, размер цели, рабочее расстояние, необходимое покрытие, маршрут кабеля, положение корпуса устройства и требования к интерфейсу. Затем мы можем сравнить это направление 1,5 мм с альтернативами меньшего или более высокого разрешения.
