SF-C16USB-D1.5
CHÂN THÀNH ĐẦU TIÊN

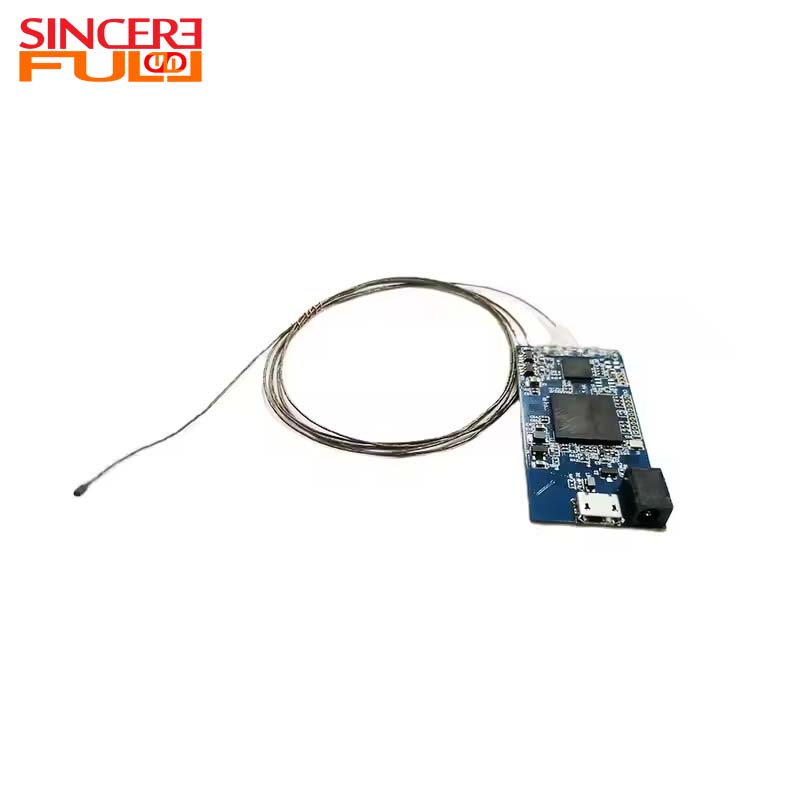

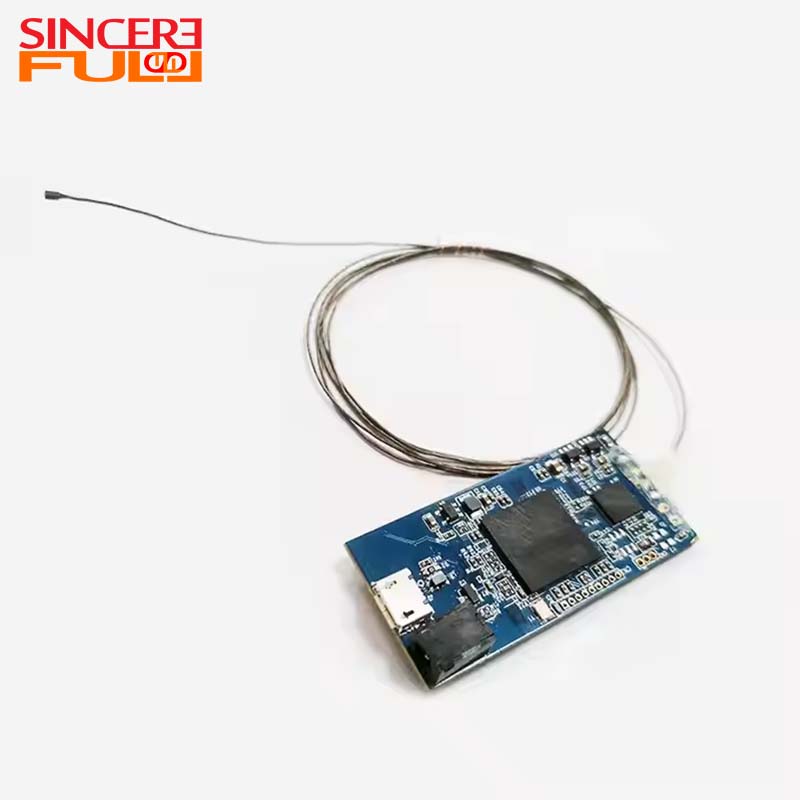

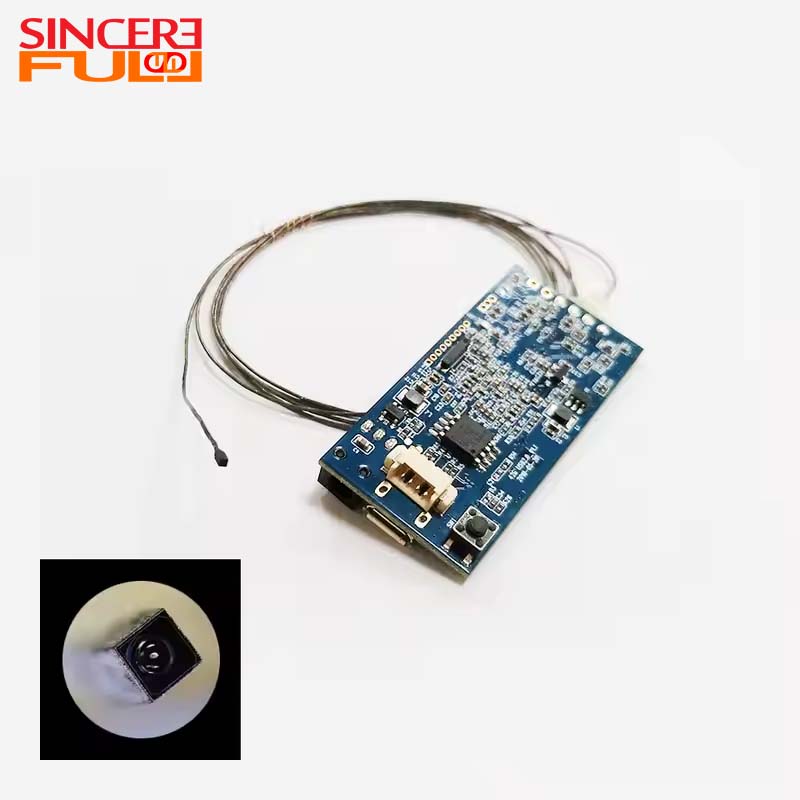

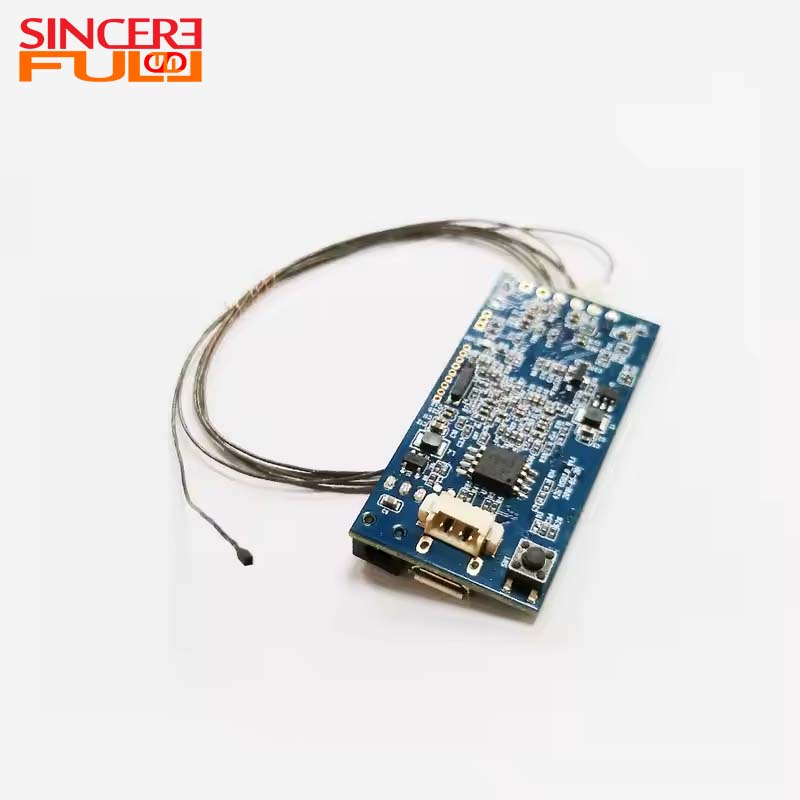

Mô-đun máy ảnh nội soi góc rộng 1,5mm OVM6946 120° dành cho truy cập siêu hẹp cần kích thước truy cập rất nhỏ mà không làm giảm trường nhìn thành hình ảnh hẹp giống như đường hầm. Trường ngắm D120° và phạm vi lấy nét cố định 5–50 mm của nó hỗ trợ quan sát ở phạm vi gần rộng thông qua hướng từ mặt trước nhỏ gọn 1,5 mm. Cáp linh hoạt dài 2m hỗ trợ bố trí thiết bị yêu cầu đường dẫn dài hơn giữa phần kiểm tra và phần còn lại của hệ thống. Sự khác biệt: So với hướng có đường kính tối thiểu 1,2mm, mẫu 1,5mm này có kích thước tăng lên một chút để có phạm vi phủ sóng D120° và cấu hình cáp 2m. Ngoài ra mô-đun xem bên tùy chọn |
 |
Yêu cầu lựa chọn |
Cấu hình tiêu chuẩn |
Ghi chú lựa chọn |
Không gian vào |
Đường kính tổng thể 1,5mm |
Xác nhận việc mở thiết bị hoàn chỉnh và giải phóng mặt bằng lắp ráp cuối cùng. |
Bảo hiểm bắt buộc |
D120° × H87,5° |
Hữu ích khi cần vùng phủ sóng tầm gần rộng thông qua đường dẫn truy cập rất nhỏ. |
Khoảng cách làm việc |
Tiêu cự cố định 5–50mm |
Chọn mô hình này khi mục tiêu vẫn ở trong khoảng cách gần xác định. |
Định tuyến cáp |
cáp linh hoạt 2m |
Xác nhận rằng tuyến cáp dài hơn phù hợp với yêu cầu xử lý và thiết kế cơ khí. |
Độ nhạy hình học |
Hướng quang góc rộng |
Đánh giá một mô hình khác nếu mục tiêu chính là độ méo thấp hoặc phép đo dựa trên hình ảnh. |
Lợi thế sản phẩm ◢
1. Đường kính tổng thể 1,5mm - hỗ trợ truy cập vào các không gian bên trong rất nhỏ đồng thời cho phép cấu trúc lớn hơn một chút so với tùy chọn 1,2mm.
2. Trường nhìn D120° — cung cấp phạm vi bao quát cảnh ở phạm vi gần rộng để quan sát nội bộ nhỏ gọn.
3. Tiêu cự cố định 5–50mm — hỗ trợ phạm vi khoảng cách ngắn thực tế mà không cần phần cứng lấy nét tự động.
4. Cáp linh hoạt 2m - hỗ trợ định tuyến dài hơn giữa khu vực kiểm tra và thân thiết bị.
5. Vỏ lõi 1,05 × 1,05 × 5,0mm — cung cấp nền tảng cơ học nhỏ gọn để tích hợp thiết bị siêu nhỏ.
Đường kính nhỏ nhất có thể không phải lúc nào cũng là tiêu chí lựa chọn duy nhất. Cấu hình 1,5mm này có thể là hướng tốt hơn mô-đun 1,2mm khi thiết bị vẫn cần vùng phủ sóng rộng D120° và đường dẫn cáp 2m. Nếu kích thước truy cập tối thiểu tuyệt đối là yêu cầu quan trọng nhất thì mẫu 1,2mm nhỏ hơn vẫn là ứng cử viên sáng giá hơn.
Thông số kỹ thuật ◢
Từ khóa |
Mô-đun máy ảnh nội soi y tế siêu nhỏ 1,5mm |
Cảm biến |
OVM6946 |
| Kích thước cảm biến | 18/1' |
Phạm vi lấy nét |
5mm~50mm |
FOV |
D120° × H87,5° |
F. KHÔNG. |
5.0 |
Loại tiêu điểm |
Tiêu điểm cố định |
Chứng nhận |
ROHS, phạm vi tiếp cận |
DSP |
USB2.0 DSP |
Biến dạng TV |
＜-11% @ 0,95Field |
Tên thương hiệu |
CHÂN THÀNH ĐẦU TIÊN |
Chiều dài cáp |
Cáp mềm 2m |
Ứng dụng của ống nội soi C amera M odule ◢
1. Thiết bị kiểm tra siêu hẹp — Đường kính 1,5mm hỗ trợ các thiết bị phải đi vào không gian rất nhỏ trong khi vẫn duy trì phạm vi phủ sóng rộng D120°. Xác nhận khoảng trống lắp ráp hoàn chỉnh.
2. Công cụ kiểm tra lỗ khoan chính xác — Thích hợp để quan sát lỗ khoan nhỏ trong đó phạm vi làm việc 5–50mm và đường cáp dài rất hữu ích. Xác nhận xem mức độ biến dạng có thể chấp nhận được hay không.
3. Camera kiểm tra linh hoạt nhỏ gọn — Cáp dài 2m hỗ trợ thân thiết bị từ xa trong khi phần phía trước đi vào khu vực hạn chế. Xác nhận các yêu cầu về uốn cong và giảm sức căng.
4. Thiết bị quan sát khoang vi mô trong phòng thí nghiệm - Có thể được sử dụng trong các thiết bị nghiên cứu hoặc thử nghiệm cần quan sát thông qua một lỗ nhỏ. Xác nhận các yêu cầu về khoảng cách, phạm vi phủ sóng và giao diện mục tiêu trước khi tích hợp.
1. Đường kính và khả năng tiếp cận cơ học: Nếu 1,5mm không đáp ứng giới hạn đầu vào, hãy cung cấp đường dẫn mở và chèn chính xác để có thể đánh giá cấu trúc nhỏ hơn.
2. FOV và phạm vi lấy nét cố định: Nếu D120° hoặc 5–50mm không phù hợp với nhiệm vụ, hãy cung cấp kích thước mục tiêu, khoảng cách gần nhất/xa nhất và khả năng chịu biến dạng để đánh giá quang học.
3. Định tuyến cáp: Nếu cáp 2m quá dài hoặc quá ngắn, hãy cung cấp tuyến đường yêu cầu, tình trạng uốn cong và vị trí thân thiết bị.
4. Tích hợp cuối cùng: Các yêu cầu về đầu nối, cấu trúc bảo vệ và ánh sáng phải được xem xét đối với thiết bị hoàn chỉnh. Vui lòng cung cấp giao diện máy chủ, môi trường và bản vẽ lắp ráp.
Cấu hình cuối cùng phải được xác nhận thông qua đánh giá kỹ thuật và xác minh mẫu trước khi sản xuất hàng loạt.
Câu hỏi thường gặp ◢
1. Model 1,5mm này khác với mô-đun 1,2mm như thế nào?
Nó sử dụng đường kính lớn hơn một chút nhưng cung cấp phạm vi phủ sóng D120° và cáp linh hoạt dài 2m, do đó, sự đánh đổi sẽ khác.
2. Phạm vi lấy nét 5–50mm có thể điều chỉnh được không?
Cấu hình được xác nhận là tiêu điểm cố định; mục tiêu phải duy trì trong phạm vi dự định.
3. Model này có dùng để đo kích thước không?
Đây không phải là lựa chọn đầu tiên khi mục tiêu chính là đo độ biến dạng thấp hoặc độ nhạy hình học.
4. Tôi nên xác nhận điều gì về cáp 2m?
Kiểm tra cách đi dây, uốn cong, giảm căng thẳng và xem chiều dài cáp có phù hợp với khoảng cách giữa khu vực kiểm tra và thân thiết bị hay không.
5. Cần có thông tin gì trước khi đánh giá mẫu?
Vui lòng cung cấp đường kính truy cập, khoảng cách mục tiêu, phạm vi phủ sóng cần thiết, khả năng chịu méo, tuyến cáp và giao diện thiết bị cuối cùng.
CTA
Vui lòng gửi đường kính truy cập có sẵn, kích thước mục tiêu, khoảng cách làm việc, vùng phủ sóng cần thiết, tuyến cáp, vị trí thân thiết bị và yêu cầu giao diện. Sau đó, chúng ta có thể so sánh hướng 1,5mm này với các lựa chọn thay thế có độ phân giải nhỏ hơn hoặc cao hơn.
