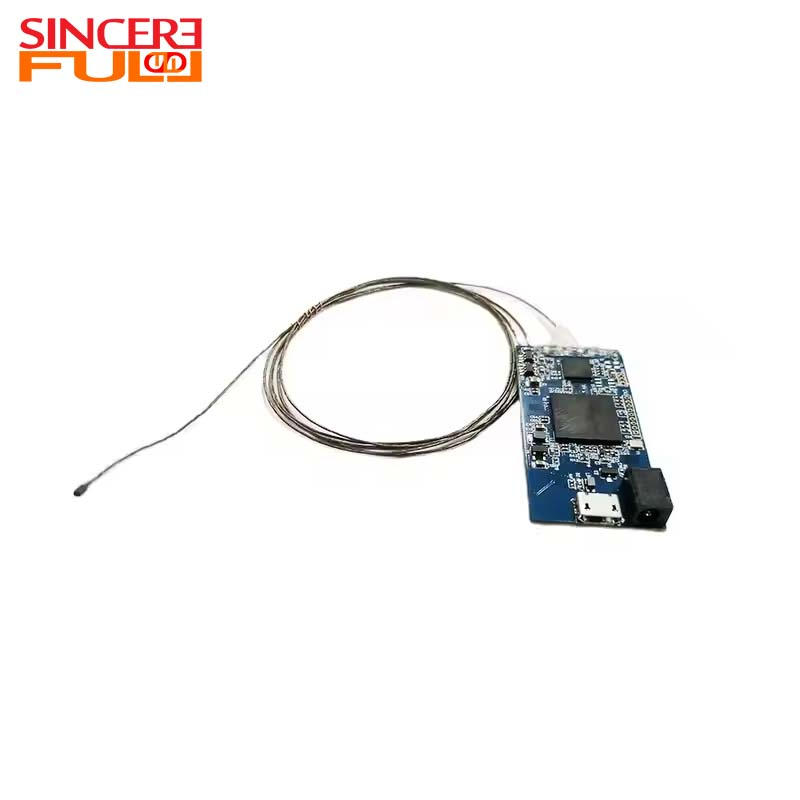

Μονάδα κάμερας ενδοσκοπίου ευρείας γωνίας 1,5 mm OVM6946 120° για εξαιρετικά στενή πρόσβαση

Αυτή η μονάδα κάμερας ενδοσκοπίου ευρείας γωνίας 1,5 mm OVM6946 120° για εξαιρετικά στενή πρόσβαση που χρειάζεται πολύ μικρό μέγεθος πρόσβασης χωρίς να μειώνει το οπτικό πεδίο σε μια στενή εικόνα σαν τούνελ. Το οπτικό του πεδίο D120° και το εύρος σταθερής εστίασης 5–50 mm υποστηρίζουν ευρεία παρατήρηση κοντινής εμβέλειας μέσω μιας συμπαγούς μπροστινής κατεύθυνσης 1,5 mm. Ένα εύκαμπτο καλώδιο 2 μέτρων υποστηρίζει διατάξεις συσκευών που απαιτούν μεγαλύτερη διαδρομή μεταξύ του τμήματος επιθεώρησης και του υπόλοιπου συστήματος. Διαφορά: Σε σύγκριση με την κατεύθυνση ελάχιστης διαμέτρου 1,2 mm, αυτό το μοντέλο 1,5 mm ανταλλάσσει μια μικρή αύξηση σε μέγεθος για κάλυψη D120° και διαμόρφωση καλωδίου 2 m. Επίσης προαιρετική μονάδα πλάγιας όψης

Είναι αυτό το μοντέλο κατάλληλο για τη συσκευή σας; ◢

Απαίτηση επιλογής	Τυπική διαμόρφωση	Σημείωση Επιλογής
Χώρος εισόδου	1,5mm συνολική διάμετρος	Επιβεβαιώστε το πλήρες άνοιγμα της συσκευής και το τελικό διάκενο συναρμολόγησης.
Απαιτούμενη κάλυψη	D120° × H87,5°	Χρήσιμο όταν απαιτείται ευρεία κάλυψη κοντινής εμβέλειας μέσω μιας πολύ μικρής διαδρομής πρόσβασης.
Απόσταση εργασίας	Σταθερή εστίαση 5–50 mm	Επιλέξτε αυτό το μοντέλο όταν ο στόχος παραμένει μέσα σε ένα καθορισμένο διάστημα κοντινής εμβέλειας.
Δρομολόγηση καλωδίων	2m εύκαμπτο καλώδιο	Επιβεβαιώστε ότι η μεγαλύτερη διαδρομή καλωδίου ταιριάζει με τις απαιτήσεις μηχανικού σχεδιασμού και χειρισμού.
Ευαισθησία γεωμετρίας	Ευρυγώνια οπτική κατεύθυνση	Αξιολογήστε ένα άλλο μοντέλο εάν ο κύριος στόχος είναι η χαμηλή παραμόρφωση ή η μέτρηση βάσει εικόνας.

Πλεονέκτημα προϊόντος ◢

1.  Συνολική διάμετρος 1,5 mm — υποστηρίζει την πρόσβαση σε πολύ μικρούς εσωτερικούς χώρους, ενώ επιτρέπει μια ελαφρώς μεγαλύτερη δομή από την επιλογή 1,2 mm.

2.  Πεδίο προβολής D120° — παρέχει ευρεία κάλυψη σκηνής κοντινής εμβέλειας για συμπαγή εσωτερική παρατήρηση.

3.  Σταθερή εστίαση 5–50 mm — υποστηρίζει ένα πρακτικό εύρος μικρών αποστάσεων χωρίς υλικό αυτόματης εστίασης.

4.  Ευέλικτο καλώδιο 2 m — υποστηρίζει μεγαλύτερη διαδρομή μεταξύ της περιοχής επιθεώρησης και του σώματος της συσκευής.

5.  Περίβλημα πυρήνα 1,05 × 1,05 × 5,0 mm — παρέχει μια συμπαγή μηχανική βάση για την ενσωμάτωση εξαιρετικά μικρών συσκευών.

Επιλογή 1,5 mm όταν η κάλυψη και το μήκος του καλωδίου έχουν επίσης σημασία

Η μικρότερη δυνατή διάμετρος δεν είναι πάντα το μόνο κριτήριο επιλογής. Αυτή η διαμόρφωση 1,5 mm μπορεί να είναι καλύτερη κατεύθυνση από μια μονάδα 1,2 mm όταν η συσκευή εξακολουθεί να χρειάζεται ευρεία κάλυψη D120° και διαδρομή καλωδίου 2 m. Εάν το απόλυτο ελάχιστο μέγεθος πρόσβασης είναι η πρωταρχική απαίτηση, το μικρότερο μοντέλο 1,2 mm παραμένει ο ισχυρότερος υποψήφιος.

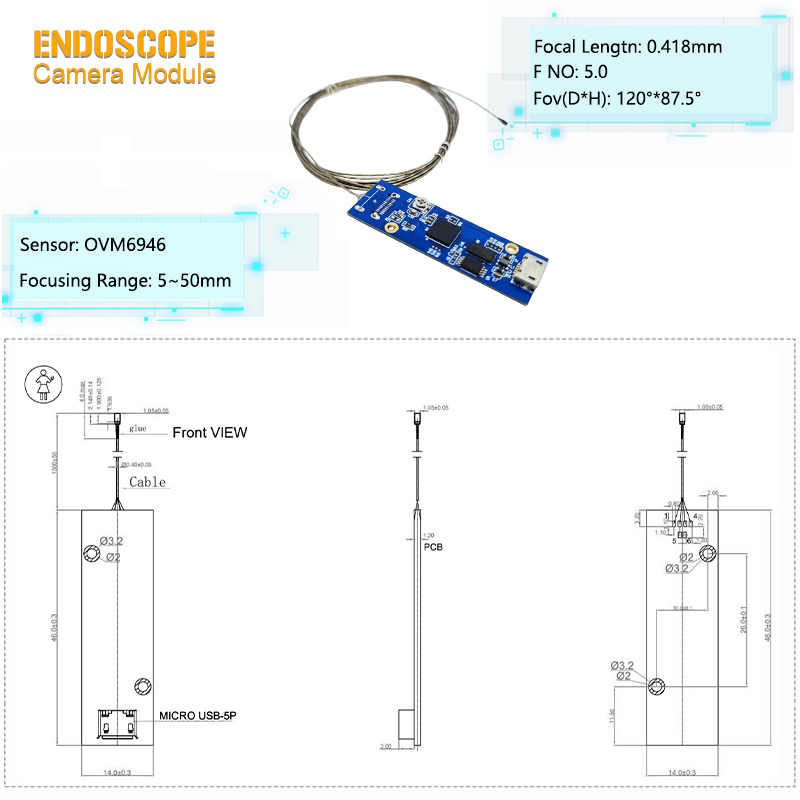

Τεχνικές Παράμετροι ◢

Λέξεις-κλειδιά	Υπερμικρή μονάδα κάμερας ιατρικού ενδοσκοπίου 1,5 mm
Αισθητήρας	OVM6946
Μέγεθος αισθητήρα	1/18'
Εύρος εστίασης	5mm~50mm
FOV	D120° × H87,5°
ΣΤ. ΟΧΙ.	5.0
Τύπος εστίασης	Διορθώθηκε η εστίαση
Πιστοποίηση	ROHS, Reach
DSP	USB2.0 DSP
Παραμόρφωση τηλεόρασης	＜-11% @ 0,95 Πεδίο
Επωνυμία	ΕΙΛΙΚΡΙΝΟΣ ΠΡΩΤΟΣ
Μήκος καλωδίου	Εύκαμπτο καλώδιο 2m

Εφαρμογή Ενδοσκοπίου amera C M odule ◢

1. Εξαιρετικά στενή συσκευή επιθεώρησης — Η διάμετρος 1,5 mm υποστηρίζει συσκευές που πρέπει να εισέρχονται σε πολύ μικρούς χώρους διατηρώντας παράλληλα ευρεία κάλυψη D120°. Επιβεβαιώστε την πλήρη απόσταση συναρμολόγησης.

2. Εργαλείο επιθεώρησης γεώτρησης ακριβείας — Κατάλληλο για παρατήρηση μικρής οπής όπου είναι χρήσιμα η περιοχή εργασίας 5–50 mm και η μεγάλη διαδρομή καλωδίου. Επιβεβαιώστε εάν το επίπεδο παραμόρφωσης είναι αποδεκτό.

3. Compact Flexible Inspection Camera — Το καλώδιο 2 μέτρων υποστηρίζει ένα απομακρυσμένο σώμα συσκευής ενώ το μπροστινό τμήμα εισέρχεται σε περιορισμένη περιοχή. Επιβεβαιώστε τις απαιτήσεις κάμψης και ανακούφισης καταπόνησης.

4.  Εργαστηριακό Εξάρτημα Παρατήρησης Μικροκοιλότητας — Μπορεί να χρησιμοποιηθεί σε εξαρτήματα έρευνας ή δοκιμής που χρειάζονται παρατήρηση μέσω ενός μικρού ανοίγματος. Επιβεβαιώστε τις απαιτήσεις απόστασης στόχου, κάλυψης και διεπαφής πριν από την ενσωμάτωση.

Προσαρμογή & Υποστήριξη OEM ◢

1. Διάμετρος και μηχανική πρόσβαση: Εάν το 1,5 mm δεν πληροί το όριο εισόδου, δώστε την ακριβή διαδρομή ανοίγματος και εισαγωγής, ώστε να μπορεί να αξιολογηθεί μια μικρότερη δομή.

2.  Εύρος FOV και σταθερής εστίασης: Εάν οι D120° ή 5–50 mm δεν ταιριάζουν με την εργασία, δώστε μέγεθος στόχου, πλησιέστερη/μακρυνότερη απόσταση και ανοχή παραμόρφωσης για οπτική ανασκόπηση.

3. Δρομολόγηση καλωδίου: Εάν το καλώδιο μήκους 2 μέτρων είναι πολύ μακρύ ή πολύ μικρό, δώστε την απαιτούμενη διαδρομή, την κατάσταση κάμψης και τη θέση της συσκευής-σώματος.

4. Τελική ενσωμάτωση: Οι απαιτήσεις σύνδεσης, προστατευτικής δομής και φωτισμού θα πρέπει να επανεξεταστούν σε σχέση με την πλήρη συσκευή. Δώστε τη διεπαφή κεντρικού υπολογιστή, το περιβάλλον και το σχέδιο συναρμολόγησης.

Η τελική διαμόρφωση θα πρέπει να επιβεβαιωθεί μέσω αναθεώρησης μηχανικής και επαλήθευσης δειγμάτων πριν από τη μαζική παραγωγή.

FAQ ◢

Στείλτε τη διαθέσιμη διάμετρο πρόσβασης, το μέγεθος στόχου, την απόσταση εργασίας, την απαιτούμενη κάλυψη, τη διαδρομή καλωδίου, τη θέση συσκευής-σώματος και την απαίτηση διεπαφής. Στη συνέχεια, μπορούμε να συγκρίνουμε αυτήν την κατεύθυνση 1,5 mm με εναλλακτικές λύσεις μικρότερης ή υψηλότερης ανάλυσης.
