Lungimea cablului afectează mai mult decât raza de instalare. Poate influența integritatea semnalului, livrarea energiei, stabilitatea cadrului, interferența electromagnetică, fiabilitatea conectorului și comportamentul mecanic al sondei. Un cablu care funcționează pe un eșantion scurt de desktop poate eșua atunci când este extins în interiorul dispozitivului final. Catalogul SincereFull include direcții cu distanță lungă, cum ar fi modelele 1080P60 de 5,0 mm și 6,0 mm cu cabluri de 2.000 mm și o configurație separată OCHFA20 de 1,5 mm cu o conexiune de 2.500 mm. Aceste exemple arată de ce lungimea cablului trebuie evaluată împreună cu rezoluția, rata de cadre, interfața, arhitectura plăcii și gazda.
· Atenuarea semnalului crește odată cu distanța.
· Căderea de tensiune poate afecta camera, LED-urile sau placa de interfață.
· Rezoluția mai mare și rata de cadre creează o legătură de date mai solicitantă.
· Cablurile flexibile subțiri pot îmbunătăți mișcarea sondei, dar au o marjă electrică mai mică.
· Conectorii și extensiile introduc puncte suplimentare de pierdere și defecțiuni mecanice.
· Cablurile lungi pot capta interferențe de la motoare, drivere de iluminat și alte dispozitive electronice.

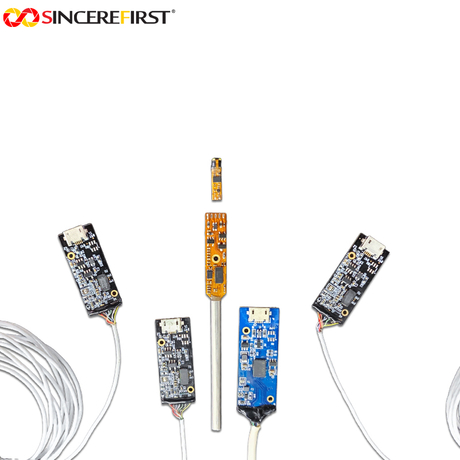

Nu toate produsele cu cablu lung utilizează aceeași arhitectură. Unele modele extind conexiunea USB după placa de interfață. Alții folosesc un mic cap de cameră conectat la o placă DSP printr-un cablu dedicat, cu ieșire USB adăugată la placă. A doua abordare poate reduce dimensiunea front-end, dar legătura internă a semnalului trebuie validată la fel de atent ca și cablul USB extern.
Configurare |
Exemplu de catalog |
Focus de integrare |
5,0 mm 1080P60 lungime lungă |
Verificați ieșirea 1080P60, alimentarea, traseul cablurilor și stabilitatea gazdei peste 2 m |
|
6,0 mm 1080P60 lungime lungă |
Mai mult spațiu mecanic, dar traseul complet de date și alimentare de 2 m necesită încă testare |
|
Cap ultra-mic separat |
Confirmați legătura dintre cap la bord de 2,5 m, plasarea plăcii și conexiunea USB finală |
|
separată personalizată Arhitectură |
SF-YL0320 și alte combinații de tăblie |
Tipul de cablu, conectorul și perechea de plăci trebuie să fie înghețate ca un singur sistem |
1. Testați lungimea exactă, tipul conductorului, conectorul și ecranarea planificate pentru producție.
2. Rulați cea mai mare rezoluție necesară și rata de cadre pentru o perioadă lungă de timp.
3. Măsurați comportamentul cu LED-uri la luminozitate minimă și maximă.
4. Testați pe gazda țintă și nu numai pe un PC de laborator.
5. Dirijați cablul lângă motoarele dispozitivului, plăcile de alimentare și driverele de iluminat.
6. Verificați îndoirea repetată, forța de tragere și reținerea conectorului.
7. Înregistrați cadrele căzute, comportamentul de reconectare, artefactele de imagine și temperatura.
Un cablu mai gros sau mai bine ecranat poate îmbunătăți performanța electrică, dar poate reduce flexibilitatea sondei. Un cablu mai subțire se poate potrivi cu designul mecanic, dar crește căderea de tensiune sau sensibilitatea semnalului. Scăderea ratei cadrelor, schimbarea formatului video, mutarea plăcii de interfață sau utilizarea unei arhitecturi de cablu diferite pot fi mai eficiente decât simpla creștere a dimensiunii conductorului.
Se poate prelungi pur și simplu un cablu USB standard al camerei?
Uneori funcționează o extensie scurtă, dar nu ar trebui să fie presupusă pentru producția OEM. Conectorii de extensie adaugă pierderi, iar rezultatul depinde de rezoluție, rata de cadre, calitatea cablului, cererea de energie și gazdă. Aprobați configurația finală exactă.
De ce funcționează un cablu lung pe un computer, dar nu pe altul?
Controlerele gazdă USB, puterea portului, sistemele de operare și software-ul se comportă diferit. Un cablu marginal poate trece pe o gazdă și poate eșua pe alta. Testați dispozitivul țintă și definiți condițiile gazdei acceptate.
MJPEG ajută la cablurile USB lungi?
Videoclipul comprimat poate reduce lățimea de bandă a datelor în comparație cu formatele necomprimate, dar nu rezolvă problemele legate de căderea de putere, conectorii sau electromagnetice. Formatul video este o parte din bugetul total pentru link și trebuie confirmat pentru modelul țintă.
Pot LED-urile să provoace instabilitate pe cablul lung?
Curentul LED poate crește căderea de tensiune și zgomotul electric, mai ales atunci când camera și LED-urile împart conductorii de alimentare. Testați ieșirea imaginii în timp ce ajustați luminozitatea și în timpul pornirii dispozitivului pentru a identifica problemele legate de alimentare.
Este 2 m lungimea maximă pentru camerele USB pentru endoscop?
Niciun maxim universal nu se aplică fiecărui design. Catalogul include exemple de 2 m, dar fezabilitatea depinde de placa de interfață, cablu, modul video, gazdă și mediu. Distanțele mai lungi pot necesita o arhitectură diferită sau o evaluare specifică proiectului.
Ce informații despre cablu ar trebui incluse într-un RFQ?
Furnizați lungimea totală, lungimea secțiunii flexibile, diametrul exterior, cerințele de îndoire, tipul de conector, mediul de ecranare, interfața gazdă și modul video necesar. De asemenea, descrieți dacă cablul se află în interiorul unei sonde sau dacă este utilizat ca cablu pentru dispozitiv extern.
Pentru proiecte cu acoperire lungă, trimiteți calea completă a cablului, modul video țintă, informațiile despre gazdă și cerințele de flexibilitate a sondei. SincereFull poate evalua direcțiile adecvate de cablu lung sau de placă separată.
