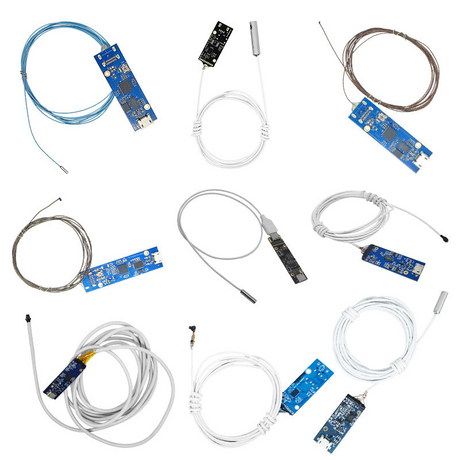

O comprimento do cabo afeta mais do que o alcance da instalação. Pode influenciar a integridade do sinal, o fornecimento de energia, a estabilidade do quadro, a interferência eletromagnética, a confiabilidade do conector e o comportamento mecânico da sonda. Um cabo que funciona em uma amostra de desktop curta pode falhar quando estendido dentro do dispositivo final. O catálogo da SincereFull inclui direções de longo alcance, como modelos 1080P60 de 5,0 mm e 6,0 mm com cabos de 2.000 mm e uma configuração OCHFA20 separada de 1,5 mm com conexão de 2.500 mm. Esses exemplos mostram por que o comprimento do cabo deve ser avaliado juntamente com a resolução, taxa de quadros, interface, arquitetura da placa e host.
· A atenuação do sinal aumenta com a distância.
· A queda de tensão pode afetar a câmera, os LEDs ou a placa de interface.
· Resolução e taxa de quadros mais altas criam um link de dados mais exigente.
· Cabos finos e flexíveis podem melhorar o movimento da sonda, mas têm menos margem elétrica.
· Conectores e extensões introduzem perdas adicionais e pontos de falha mecânica.
· Cabos longos podem captar interferência de motores, drivers de iluminação e outros dispositivos eletrônicos.
Nem todos os produtos de cabos longos usam a mesma arquitetura. Alguns designs estendem a conexão USB após a placa de interface. Outros usam um pequeno cabeçote de câmera conectado a uma placa DSP por meio de um cabo dedicado, com saída USB adicionada na placa. A segunda abordagem pode reduzir o tamanho do front-end, mas o link do sinal interno deve ser validado com tanto cuidado quanto o cabo USB externo.
Configuração |
Exemplo de catálogo |
Foco na Integração |
5,0 mm 1080P60 de longo alcance |
Verifique a saída 1080P60, alimentação, roteamento de cabos e estabilidade do host acima de 2 m |
|
6,0 mm 1080P60 de longo alcance |
Mais espaço mecânico, mas o caminho completo de dados e energia de 2 m ainda requer testes |
|
Cabeça ultrapequena separada |
Confirme o link head-board de 2,5 m, o posicionamento da placa e a conexão USB final |
|
separada personalizada Arquitetura |
SF-YL0320 e outras combinações de cabeceira |
O tipo de cabo, conector e par de placas devem ser congelados como um sistema |
1. Teste o comprimento exato, tipo de condutor, conector e blindagem planejados para produção.
2. Execute a resolução e a taxa de quadros mais altas exigidas por um longo período.
3. Meça o comportamento com LEDs com brilho mínimo e máximo.
4. Teste no host alvo e não apenas em um PC de laboratório.
5. Passe o cabo próximo aos motores, placas de alimentação e drivers de iluminação do dispositivo.
6. Verifique dobras repetidas, força de tração e retenção do conector.
7. Grave quadros perdidos, reconecte comportamento, artefatos de imagem e temperatura.
Um cabo mais grosso ou melhor blindado pode melhorar o desempenho elétrico, mas reduzir a flexibilidade da sonda. Um cabo mais fino pode se adequar ao projeto mecânico, mas aumenta a queda de tensão ou a sensibilidade do sinal. Reduzir a taxa de quadros, alterar o formato do vídeo, mover a placa de interface ou usar uma arquitetura de cabo diferente pode ser mais eficaz do que simplesmente aumentar o tamanho do condutor.
Um cabo de câmera USB padrão pode simplesmente ser estendido?
Às vezes, uma pequena extensão funciona, mas não deve ser assumida para produção OEM. Os conectores de extensão adicionam perdas e o resultado depende da resolução, taxa de quadros, qualidade do cabo, demanda de energia e host. Aprove a configuração final exata.
Por que um cabo longo funciona em um PC, mas não em outro?
Controladores host USB, alimentação de porta, sistemas operacionais e software se comportam de maneira diferente. Um cabo marginal pode passar por um host e falhar em outro. Teste o dispositivo de destino e defina as condições de host suportadas.
O MJPEG ajuda com cabos USB longos?
O vídeo compactado pode reduzir a largura de banda de dados em comparação com formatos não compactados, mas não resolve problemas de queda de energia, conectores ou eletromagnéticos. O formato do vídeo é uma parte do orçamento total do link e deve ser confirmado para o modelo de destino.
Os LEDs podem causar instabilidade em cabos longos?
A corrente do LED pode aumentar a queda de tensão e o ruído elétrico, especialmente quando a câmera e os LEDs compartilham condutores de energia. Teste a saída da imagem ao ajustar o brilho e durante a inicialização do dispositivo para identificar problemas relacionados à energia.
2 m é o comprimento máximo para câmeras endoscópicas USB?
Nenhum máximo universal se aplica a todos os projetos. O catálogo inclui exemplos de 2 m, mas a viabilidade depende da placa de interface, cabo, modo de vídeo, host e ambiente. Distâncias maiores podem exigir uma arquitetura diferente ou uma avaliação específica do projeto.
Quais informações de cabo devem ser incluídas em uma RFQ?
Fornece comprimento total, comprimento da seção flexível, diâmetro externo, requisitos de curvatura, tipo de conector, ambiente de blindagem, interface host e modo de vídeo necessário. Descreva também se o cabo está dentro de uma sonda ou é usado como cabo de dispositivo externo.
Para projetos de longo alcance, envie o caminho completo do cabo, o modo de vídeo alvo, as informações do host e os requisitos de flexibilidade da sonda. SincereFull pode avaliar direções adequadas de cabos longos ou placas separadas.
