כיצד אורך הכבל משפיע על ביצועי המצלמה של אנדוסקופ USB

תשובה מהירה

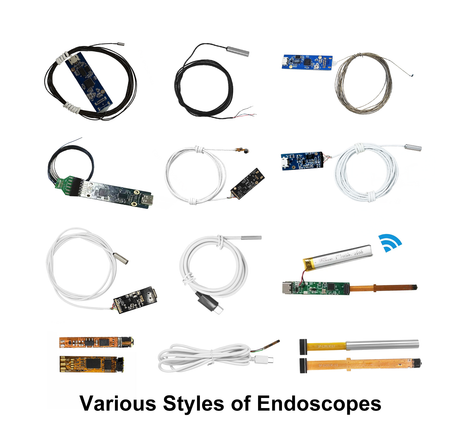

אורך הכבל משפיע יותר מטווח ההתקנה. זה יכול להשפיע על שלמות האות, אספקת החשמל, יציבות המסגרת, הפרעות אלקטרומגנטיות, אמינות המחברים וההתנהגות המכנית של הגשושית. כבל שעובד על דגימת שולחן עבודה קצרה עלול להיכשל כאשר הוא מורחב בתוך המכשיר הסופי. הקטלוג של SincereFull כולל כיוונים ארוכי טווח כמו דגמי 5.0 מ'מ ו-6.0 מ'מ 1080P60 עם כבלים של 2,000 מ'מ ותצורת OCHFA20 מופרדת של 1.5 מ'מ עם חיבור 2,500 מ'מ. דוגמאות אלו מראות מדוע יש להעריך את אורך הכבל יחד עם רזולוציה, קצב פריימים, ממשק, ארכיטקטורת לוח ומארח.

מדוע כבלים ארוכים יותר קשים יותר

·  הנחתת האות עולה עם המרחק.

·  נפילת מתח יכולה להשפיע על המצלמה, נוריות הלד או לוח הממשק.

·  רזולוציה גבוהה יותר וקצב פריימים יוצרים קישור נתונים תובעני יותר.

·  כבלים גמישים דקים עשויים לשפר את תנועת הבדיקה אך יש להם פחות שוליים חשמליים.

·  מחברים והרחבות מציגים נקודות אובדן וכשל מכאניות נוספות.

·  כבלים ארוכים יכולים לקלוט הפרעות ממנועים, מנהלי תאורה ומכשירי אלקטרוניקה אחרים.

כבל USB לעומת כבל ראש ללוח

לא כל מוצר בעל כבלים ארוכים משתמש באותה ארכיטקטורה. עיצובים מסוימים מרחיבים את חיבור ה-USB לאחר לוח הממשק. אחרים משתמשים בראש מצלמה קטן המחובר ללוח DSP באמצעות כבל ייעודי, עם פלט USB נוסף בלוח. הגישה השנייה יכולה להקטין את גודל הקצה הקדמי, אך יש לאמת את קישור האות הפנימי בקפידה כמו כבל ה-USB החיצוני.

הנחיות קטלוג לפרויקטים ארוכי טווח



כיצד לאמת את הכבל הסופי

1. בדוק את האורך המדויק, סוג המוליך, המחבר והמיגון המתוכנן לייצור.

2. הפעל את הרזולוציה ואת קצב הפריימים הגבוהים ביותר לתקופה ממושכת.

3. מדוד התנהגות עם נוריות בהירות מינימלית ומקסימלית.

4. בדוק על מארח היעד ולא רק על מחשב מעבדה.

5. נתב את הכבל ליד המנועים, לוחות החשמל והנהגים של התאורה של המכשיר.

6. בדוק כיפוף חוזר, כוח משיכה ושימור מחברים.

7. הקלט פריימים שנפלו, התנהגות חיבור מחדש, חפצי תמונה וטמפרטורה.

פשרות עיצוב

כבל עבה יותר או מסוכך טוב יותר עשוי לשפר את הביצועים החשמליים אך להפחית את גמישות הבדיקה. כבל דק יותר עשוי להתאים לעיצוב המכני אך להגביר את ירידת המתח או את רגישות האות. הורדת קצב הפריימים, שינוי פורמט הווידאו, הזזת לוח הממשק או שימוש בארכיטקטורת כבל שונה עשויים להיות יעילים יותר מאשר פשוט להגדיל את גודל המוליך.

שאלות נפוצות

האם ניתן פשוט להאריך כבל מצלמת USB רגיל?

לפעמים הרחבה קצרה עובדת, אבל אין להניח את זה לייצור OEM. מחברי הרחבה מוסיפים אובדן, והתוצאה תלויה ברזולוציה, קצב פריימים, איכות הכבלים, דרישת החשמל והמארח. אשר את התצורה הסופית המדויקת.

למה כבל ארוך עובד במחשב אחד אבל לא אחר?

בקרי מארח USB, מתח יציאות, מערכות הפעלה ותוכנה מתנהגים אחרת. כבל שולי עלול לעבור במארח אחד ולהיכשל באחר. בדוק את מכשיר היעד והגדר תנאי מארח נתמכים.

האם MJPEG עוזר עם כבלי USB ארוכים?

וידאו דחוס יכול להפחית את רוחב הפס של הנתונים בהשוואה לפורמטים לא דחוסים, אך הוא אינו פותר בעיות של הפסקת חשמל, מחבר או אלקטרומגנטיות. פורמט וידאו הוא חלק אחד מתקציב הקישור הכולל ויש לאשר אותו עבור מודל היעד.

האם נוריות LED יכולות לגרום לאי יציבות בכבלים ארוכים?

זרם LED יכול להגביר את ירידת המתח ואת הרעש החשמלי, במיוחד כאשר המצלמה וה-LED חולקים מוליכים מתח. בדוק את פלט התמונה תוך התאמת בהירות ובמהלך אתחול המכשיר כדי לזהות בעיות הקשורות לצריכת חשמל.

האם 2 מ' הוא האורך המרבי עבור מצלמות אנדוסקופ USB?

שום מקסימום אוניברסלי לא חל על כל עיצוב. הקטלוג כולל דוגמאות של 2 מ', אך ההיתכנות תלויה בלוח ממשק, כבלים, מצב וידאו, מארח וסביבה. מרחקים ארוכים יותר עשויים לדרוש ארכיטקטורה שונה או הערכה ספציפית לפרויקט.

איזה מידע על כבלים צריך להיות כלול בהצעת בקשה?

ספק אורך כולל, אורך חתך גמיש, קוטר חיצוני, דרישת כיפוף, סוג מחבר, סביבת מיגון, ממשק מארח ומצב וידאו נדרש. תאר גם אם הכבל נמצא בתוך בדיקה או משמש כבל התקן חיצוני.

CTA

עבור פרויקטים ארוכי טווח, שלח את נתיב הכבל המלא, מצב וידאו יעד, מידע מארח ודרישת גמישות בדיקה. SincereFull יכול להעריך כיוונים מתאימים עם כבלים ארוכים או לוח מופרד.
