Kaapelin pituus vaikuttaa enemmän kuin asennuksen ulottuvuuteen. Se voi vaikuttaa signaalin eheyteen, tehonsyöttöön, kehyksen vakauteen, sähkömagneettisiin häiriöihin, liittimen luotettavuuteen ja anturin mekaaniseen käyttäytymiseen. Kaapeli, joka toimii lyhyessä työpöytänäytteessä, voi epäonnistua, kun se pidennetään lopullisen laitteen sisällä. SincereFullin luettelo sisältää pitkän ulottuvuuden suunnat, kuten 5,0 mm ja 6,0 mm 1080P60-mallit 2 000 mm kaapeleilla ja erillisen 1,5 mm:n OCHFA20-kokoonpanon 2 500 mm:n liitännällä. Nämä esimerkit osoittavat, miksi kaapelin pituus on arvioitava yhdessä resoluution, kehysnopeuden, liitännän, korttiarkkitehtuurin ja isännän kanssa.
· Signaalin vaimennus kasvaa etäisyyden myötä.
· Jännitteen lasku voi vaikuttaa kameraan, LEDeihin tai liitäntäkorttiin.
· Korkeampi resoluutio ja kehysnopeus luovat vaativamman datayhteyden.
· Ohuet joustavat kaapelit voivat parantaa anturin liikettä, mutta niillä on vähemmän sähköistä marginaalia.
· Liittimet ja laajennukset lisäävät häviö- ja mekaanisia vikakohtia.
· Pitkät kaapelit voivat poimia häiriöitä moottoreista, valaistusohjaimista ja muista laiteelektroniikasta.

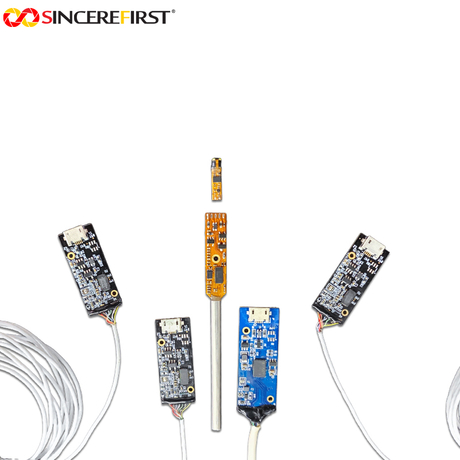

Kaikki pitkäkaapelituotteet eivät käytä samaa arkkitehtuuria. Jotkut mallit laajentavat USB-liitäntää liitäntäkortin jälkeen. Toiset käyttävät pientä kamerapäätä, joka on kytketty DSP-korttiin erillisellä kaapelilla, ja USB-lähtö on lisätty kortille. Toinen lähestymistapa voi pienentää etupään kokoa, mutta sisäinen signaalilinkki on validoitava yhtä huolellisesti kuin ulkoinen USB-kaapeli.
Kokoonpano |
Esimerkki luettelosta |
Integraatio Focus |
5,0 mm 1080P60 pitkä ulottuvuus |
Tarkista 1080P60-lähtö, teho, kaapelin reititys ja isännän vakaus yli 2 metrin etäisyydellä |
|
6,0 mm 1080P60 pitkä ulottuvuus |
Enemmän mekaanista tilaa, mutta koko 2 metrin data- ja tehopolku vaatii vielä testausta |
|
Erotettu erittäin pieni pää |
Vahvista 2,5 m:n head-to-board-linkki, levyn sijoitus ja lopullinen USB-liitäntä |
|
Mukautettu erotettu arkkitehtuuri |
SF-YL0320 ja muut päädyn yhdistelmät |
Kaapelityyppi, liitin ja korttipari on jäädytettävä yhtenä järjestelmänä |
1. Testaa tuotantoon suunniteltu tarkka pituus, johdintyyppi, liitin ja suojaus.
2. Käytä korkeinta vaadittua resoluutiota ja kuvanopeutta pidemmän aikaa.
3. Mittaa käyttäytymistä LEDeillä minimi- ja enimmäiskirkkaudella.
4. Testaa kohdeisännällä eikä vain laboratoriotietokoneella.
5. Reititä kaapeli laitteen moottoreiden, tehokorttien ja valaistusohjainten lähelle.
6. Tarkista toistuva taivutus, vetovoima ja liittimen kiinnitys.
7. Tallenna pudonneet kehykset, yhdistä uudelleen käyttäytyminen, kuvaartefaktit ja lämpötila.
Paksumpi tai paremmin suojattu kaapeli voi parantaa sähköistä suorituskykyä, mutta vähentää anturin joustavuutta. Ohuempi kaapeli saattaa sopia mekaaniseen rakenteeseen, mutta lisätä jännitehäviötä tai signaalin herkkyyttä. Kuvanopeuden alentaminen, videoformaatin muuttaminen, liitäntäkortin siirtäminen tai muun kaapeliarkkitehtuurin käyttäminen voivat olla tehokkaampia kuin pelkkä johtimen koon kasvattaminen.
Voiko tavallisen USB-kameran kaapelin yksinkertaisesti jatkaa?
Joskus lyhyt laajennus toimii, mutta sitä ei pidä olettaa OEM-tuotannossa. Laajennusliittimet lisäävät häviötä, ja tulos riippuu resoluutiosta, kuvanopeudesta, kaapelin laadusta, virrantarpeesta ja isännästä. Hyväksy tarkka lopullinen kokoonpano.
Miksi pitkä kaapeli toimii yhdellä tietokoneella, mutta ei toisella?
USB-isäntäohjaimet, porttivirta, käyttöjärjestelmät ja ohjelmistot toimivat eri tavalla. Reunakaapeli voi kulkea yhdessä isännässä ja epäonnistua toisessa. Testaa kohdelaitetta ja määritä tuetut isäntäolosuhteet.
Auttaako MJPEG pitkillä USB-kaapeleilla?
Pakattu video voi pienentää datan kaistanleveyttä verrattuna pakkaamattomiin formaatteihin, mutta se ei ratkaise tehohäviö-, liitin- tai sähkömagneettisia ongelmia. Videomuoto on osa linkin kokonaisbudjettia, ja se tulee vahvistaa kohdemallille.
Voivatko LEDit aiheuttaa pitkän kaapelin epävakautta?
LED-virta voi lisätä jännitehäviötä ja sähköistä kohinaa, varsinkin kun kamera ja LEDit jakavat virtajohtimet. Testaa kuvan ulostuloa kirkkauden säätämisen ja laitteen käynnistyksen aikana tunnistaaksesi virtaan liittyvät ongelmat.
Onko USB-endoskooppikameroiden enimmäispituus 2 m?
Mikään universaali maksimi ei koske jokaista mallia. Luettelossa on 2 miljoonaa esimerkkiä, mutta toteutettavuus riippuu liitäntäkortista, kaapelista, videotilasta, isännästä ja ympäristöstä. Pidemmät etäisyydet saattavat edellyttää erilaista arkkitehtuuria tai projektikohtaista arviointia.
Mitä kaapelitietoja tarjouspyyntöön tulisi sisällyttää?
Ilmoita kokonaispituus, joustavan osan pituus, ulkohalkaisija, taivutusvaatimus, liittimen tyyppi, suojausympäristö, isäntäliitäntä ja vaadittu videotila. Kuvaa myös, onko kaapeli anturin sisällä vai käytetäänkö sitä ulkoisen laitteen kaapelina.
Pitkän ulottuvuuden projekteissa lähetä täydellinen kaapelipolku, kohdevideotila, isäntätiedot ja anturin joustavuusvaatimus. SincereFull osaa arvioida sopivat pitkän kaapelin tai erillisen levyn suunnat.
