Die Kabellänge beeinflusst mehr als die Installationsreichweite. Es kann die Signalintegrität, die Stromversorgung, die Rahmenstabilität, elektromagnetische Störungen, die Zuverlässigkeit der Anschlüsse und das mechanische Verhalten der Sonde beeinflussen. Ein Kabel, das bei einem kurzen Desktop-Beispiel funktioniert, kann scheitern, wenn es im endgültigen Gerät verlängert wird. Der Katalog von SincereFull umfasst Richtungen mit großer Reichweite wie 5,0-mm- und 6,0-mm-1080P60-Modelle mit 2.000-mm-Kabeln und eine separate 1,5-mm-OCHFA20-Konfiguration mit einem 2.500-mm-Anschluss. Diese Beispiele zeigen, warum die Kabellänge zusammen mit Auflösung, Bildrate, Schnittstelle, Board-Architektur und Host bewertet werden muss.
· Die Signaldämpfung nimmt mit der Entfernung zu.
· Ein Spannungsabfall kann Auswirkungen auf die Kamera, die LEDs oder die Schnittstellenplatine haben.
· Höhere Auflösung und Bildrate sorgen für eine anspruchsvollere Datenverbindung.
· Dünne flexible Kabel können die Sondenbewegung verbessern, haben aber einen geringeren elektrischen Spielraum.
· Anschlüsse und Verlängerungen führen zu zusätzlichen Verlusten und mechanischen Fehlerstellen.
· Lange Kabel können Störungen von Motoren, Beleuchtungstreibern und anderer Geräteelektronik empfangen.

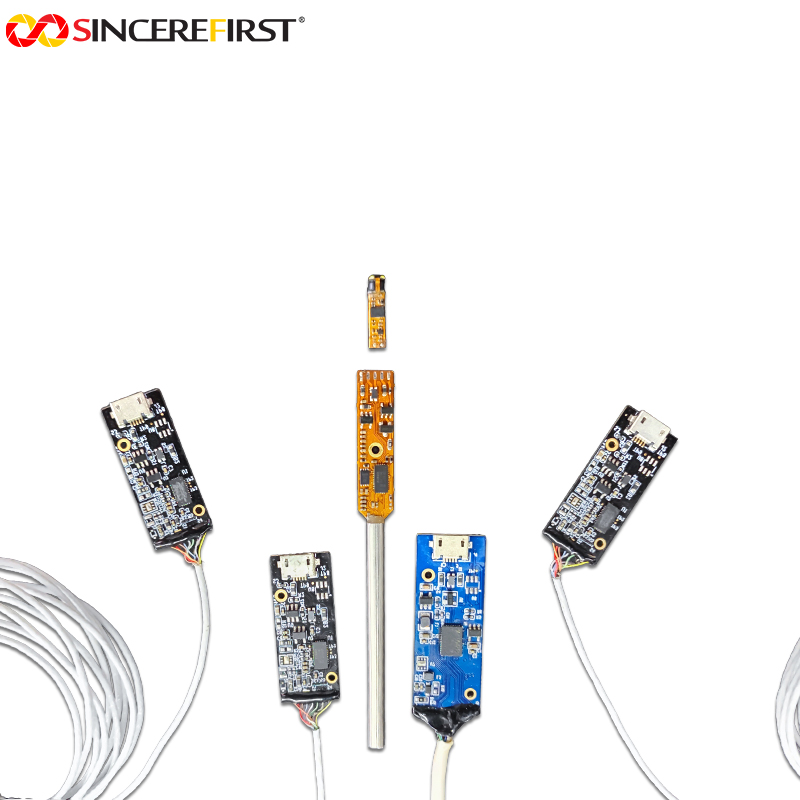

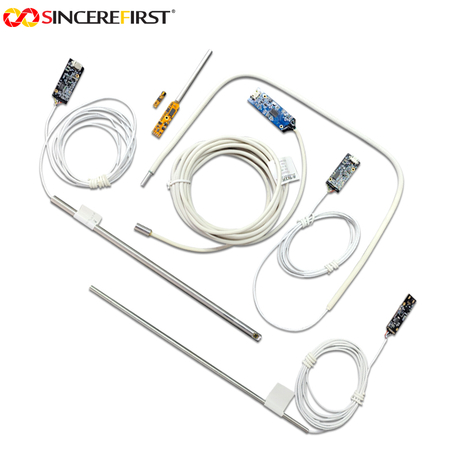

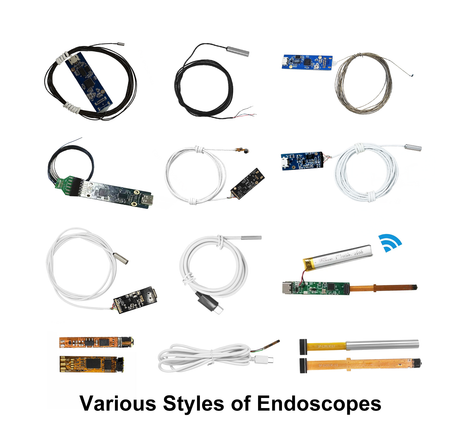

Nicht jedes Langkabelprodukt verwendet dieselbe Architektur. Einige Designs erweitern den USB-Anschluss nach der Schnittstellenplatine. Andere verwenden einen kleinen Kamerakopf, der über ein spezielles Kabel mit einer DSP-Karte verbunden ist und über einen USB-Ausgang an der Karte verfügt. Der zweite Ansatz kann die Front-End-Größe reduzieren, aber die interne Signalverbindung muss genauso sorgfältig validiert werden wie das externe USB-Kabel.
Konfiguration |
Katalogbeispiel |
Integrationsfokus |
5,0 mm 1080P60 große Reichweite |
Überprüfen Sie die 1080P60-Ausgabe, die Stromversorgung, die Kabelführung und die Hoststabilität über 2 m |
|
6,0 mm 1080P60 große Reichweite |
Mehr mechanischer Platz, aber der gesamte Daten- und Strompfad von 2 m muss noch getestet werden |
|
Separater, ultrakleiner Kopf |
Bestätigen Sie die 2,5-m-Kopf-zu-Platine-Verbindung, die Platinenplatzierung und die endgültige USB-Verbindung |
|
Benutzerdefinierte getrennte Architektur |
SF-YL0320 und andere Kopfteilkombinationen |
Kabeltyp, Stecker und Platinenpaar müssen als ein System eingefroren werden |
1. Testen Sie die für die Produktion vorgesehene genaue Länge, Leiterart, Stecker und Abschirmung.
2. Führen Sie über einen längeren Zeitraum die höchste erforderliche Auflösung und Bildrate aus.
3. Verhalten mit LEDs bei minimaler und maximaler Helligkeit messen.
4. Testen Sie auf dem Zielhost und nicht nur auf einem Labor-PC.
5. Verlegen Sie das Kabel in der Nähe der Motoren, Leistungsplatinen und Beleuchtungstreiber des Geräts.
6. Überprüfen Sie wiederholtes Biegen, Zugkraft und Halt des Steckers.
7. Zeichnen Sie ausgelassene Frames, das Wiederverbindungsverhalten, Bildartefakte und die Temperatur auf.
Ein dickeres oder besser abgeschirmtes Kabel kann die elektrische Leistung verbessern, aber die Flexibilität der Sonde verringern. Ein dünneres Kabel passt möglicherweise zum mechanischen Design, erhöht jedoch den Spannungsabfall oder die Signalempfindlichkeit. Das Verringern der Bildrate, das Ändern des Videoformats, das Verschieben der Schnittstellenkarte oder die Verwendung einer anderen Kabelarchitektur kann effektiver sein, als einfach die Leitergröße zu erhöhen.
Kann ein Standard-USB-Kamerakabel einfach verlängert werden?
Manchmal funktioniert eine kurze Verlängerung, bei der OEM-Produktion sollte man davon aber nicht ausgehen. Erweiterungsanschlüsse verursachen Verluste und das Ergebnis hängt von der Auflösung, der Bildrate, der Kabelqualität, dem Strombedarf und dem Host ab. Genehmigen Sie die genaue endgültige Konfiguration.
Warum funktioniert ein langes Kabel an einem PC, an einem anderen jedoch nicht?
USB-Host-Controller, Port-Stromversorgung, Betriebssysteme und Software verhalten sich unterschiedlich. Ein schwaches Kabel kann auf einem Host durchgehen und auf einem anderen ausfallen. Testen Sie das Zielgerät und definieren Sie unterstützte Hostbedingungen.
Hilft MJPEG bei langen USB-Kabeln?
Komprimiertes Video kann die Datenbandbreite im Vergleich zu unkomprimierten Formaten reduzieren, löst jedoch keine Stromausfälle, Verbindungsprobleme oder elektromagnetische Probleme. Das Videoformat ist ein Teil des gesamten Linkbudgets und sollte für das Zielmodell bestätigt werden.
Können LEDs zu Instabilität bei langen Kabeln führen?
Der LED-Strom kann den Spannungsabfall und das elektrische Rauschen erhöhen, insbesondere wenn Kamera und LEDs gemeinsame Stromleiter haben. Testen Sie die Bildausgabe beim Anpassen der Helligkeit und während des Gerätestarts, um Probleme mit der Stromversorgung zu erkennen.
Ist die maximale Länge für USB-Endoskopkameras 2 m?
Für jedes Design gilt kein allgemeingültiges Maximum. Der Katalog enthält 2-m-Beispiele, die Machbarkeit hängt jedoch von der Schnittstellenkarte, dem Kabel, dem Videomodus, dem Host und der Umgebung ab. Größere Entfernungen erfordern möglicherweise eine andere Architektur oder projektspezifische Bewertung.
Welche Kabelinformationen sollten in einer Ausschreibung enthalten sein?
Geben Sie Gesamtlänge, Länge des flexiblen Abschnitts, Außendurchmesser, Biegeanforderungen, Steckertyp, Abschirmungsumgebung, Host-Schnittstelle und den erforderlichen Videomodus an. Beschreiben Sie auch, ob sich das Kabel in einer Sonde befindet oder als externes Gerätekabel verwendet wird.
Senden Sie bei Projekten mit großer Reichweite den vollständigen Kabelweg, den Zielvideomodus, die Hostinformationen und die Anforderungen an die Sondenflexibilität. SincereFull kann geeignete Langkabel- oder getrennte Platinenrichtungen bewerten.
