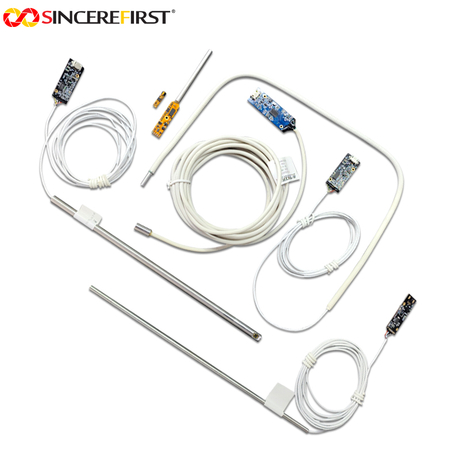

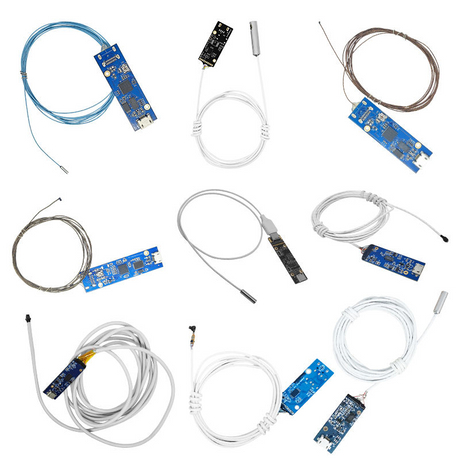

Kabellængden påvirker mere end installationens rækkevidde. Det kan påvirke signalintegritet, strømforsyning, rammestabilitet, elektromagnetisk interferens, konnektorpålidelighed og sondens mekaniske opførsel. Et kabel, der fungerer på en kort skrivebordsprøve, kan svigte, når det forlænges inden i den endelige enhed. SincereFulls katalog omfatter lang rækkevidde retninger såsom 5,0 mm og 6,0 mm 1080P60 modeller med 2.000 mm kabler og en adskilt 1,5 mm OCHFA20 konfiguration med en 2.500 mm tilslutning. Disse eksempler viser, hvorfor kabellængden skal evalueres sammen med opløsning, billedhastighed, interface, kortarkitektur og vært.
· Signaldæmpning øges med afstanden.
· Spændingsfald kan påvirke kameraet, LED'erne eller interfacekortet.
· Højere opløsning og billedhastighed skaber et mere krævende datalink.
· Tynde fleksible kabler kan forbedre sondens bevægelse, men har mindre elektrisk margin.
· Stik og udvidelser introducerer yderligere tab og mekaniske fejlpunkter.
· Lange kabler kan opfange interferens fra motorer, lysdrivere og anden enhedselektronik.

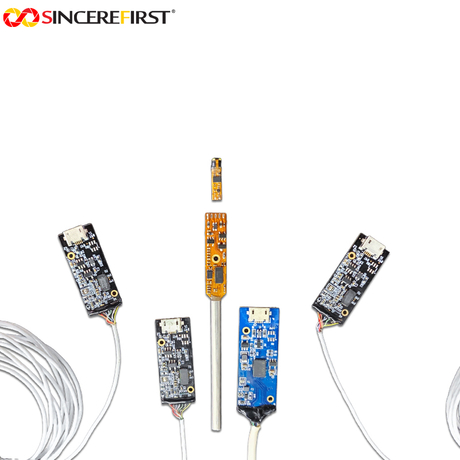

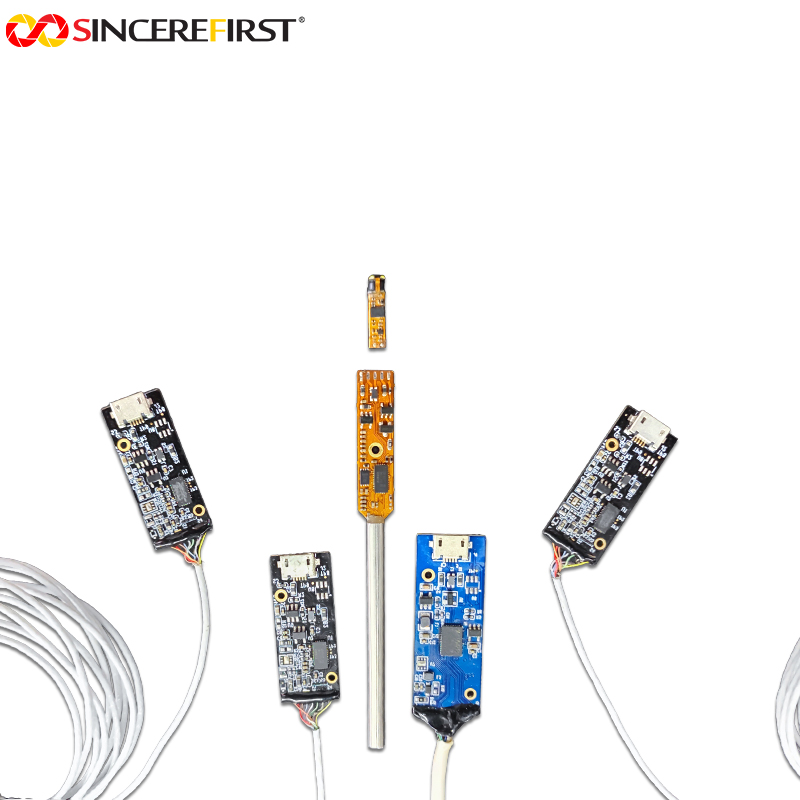

Ikke alle produkter med lange ledninger bruger den samme arkitektur. Nogle designs forlænger USB-forbindelsen efter interfacekortet. Andre bruger et lille kamerahoved forbundet til et DSP-kort via et dedikeret kabel, med USB-udgang tilføjet på kortet. Den anden tilgang kan reducere front-end-størrelsen, men det interne signallink skal valideres lige så omhyggeligt som det eksterne USB-kabel.
Konfiguration |
Katalogeksempel |
Fokus på integration |
5,0 mm 1080P60 lang rækkevidde |
Bekræft 1080P60-output, strøm, kabelføring og værtsstabilitet over 2 m |
|
6,0 mm 1080P60 lang rækkevidde |
Mere mekanisk plads, men hele 2 m data- og strømvej kræver stadig test |
|
Adskilt ultralille hoved |
Bekræft 2,5 m head-to-board link, kortplacering og endelig USB-forbindelse |
|
Brugerdefineret adskilt arkitektur |
SF-YL0320 og andre sengegavlekombinationer |
Kabeltype, stik og kortpar skal fryses som ét system |
1. Test den nøjagtige længde, ledertype, konnektor og afskærmning planlagt til produktion.
2. Kør den højeste krævede opløsning og billedhastighed i en længere periode.
3. Mål adfærd med LED'er ved minimum og maksimal lysstyrke.
4. Test på målværten i stedet for kun på en laboratorie-pc.
5. Før kablet i nærheden af enhedens motorer, strømkort og belysningsdrivere.
6. Kontroller gentagne bøjninger, trækkraft og forbindelsesfastholdelse.
7. Optag tabte rammer, gentilslutningsadfærd, billedartefakter og temperatur.
Et tykkere eller bedre afskærmet kabel kan forbedre den elektriske ydeevne, men reducere sondefleksibiliteten. Et tyndere kabel kan passe til det mekaniske design, men øge spændingsfaldet eller signalfølsomheden. At sænke billedhastigheden, ændre videoformatet, flytte interfacekortet eller bruge en anden kabelarkitektur kan være mere effektivt end blot at øge lederstørrelsen.
Kan et standard USB-kamerakabel blot forlænges?
Nogle gange virker en kort forlængelse, men det bør ikke antages for OEM-produktion. Udvidelsesstik tilføjer tab, og resultatet afhænger af opløsning, billedhastighed, kabelkvalitet, strømbehov og vært. Godkend den nøjagtige endelige konfiguration.
Hvorfor virker et langt kabel på én pc, men ikke på en anden?
USB-værtscontrollere, portstrøm, operativsystemer og software opfører sig anderledes. Et marginalt kabel kan passere på én vært og svigte på en anden. Test målenheden og definer understøttede værtsbetingelser.
Hjælper MJPEG med lange USB-kabler?
Komprimeret video kan reducere databåndbredden sammenlignet med ukomprimerede formater, men det løser ikke strømsvigt, stik eller elektromagnetiske problemer. Videoformat er en del af det samlede linkbudget og bør bekræftes for målmodellen.
Kan LED'er forårsage ustabilitet med lange kabler?
LED-strøm kan øge spændingsfald og elektrisk støj, især når kameraet og LED'erne deler strømledere. Test billedoutput, mens du justerer lysstyrken og under opstart af enheden for at identificere strømrelaterede problemer.
Er 2 m den maksimale længde for USB-endoskopkameraer?
Intet universelt maksimum gælder for hvert design. Kataloget indeholder 2 m eksempler, men gennemførligheden afhænger af interfacekort, kabel, videotilstand, vært og miljø. Længere afstande kan kræve en anden arkitektur eller projektspecifik evaluering.
Hvilke kabeloplysninger skal medtages i en tilbudsanmodning?
Angiv totallængde, fleksibel sektionslængde, ydre diameter, bøjningskrav, forbindelsestype, afskærmningsmiljø, værtsinterface og påkrævet videotilstand. Beskriv også, om kablet er inde i en sonde eller bruges som et eksternt enhedskabel.
For projekter med lang rækkevidde skal du sende den komplette kabelsti, målvideotilstand, værtsinformation og krav om sondefleksibilitet. SincereFull kan evaluere egnede retninger med langt kabel eller adskilt bord.
