케이블 길이는 설치 범위보다 더 많은 영향을 미칩니다. 이는 신호 무결성, 전력 전달, 프레임 안정성, 전자기 간섭, 커넥터 신뢰성 및 프로브의 기계적 동작에 영향을 미칠 수 있습니다. 짧은 데스크톱 샘플에서 작동하는 케이블을 최종 장치 내부로 확장하면 작동하지 않을 수 있습니다. SincereFull의 카탈로그에는 2,000mm 케이블이 포함된 5.0mm 및 6.0mm 1080P60 모델과 2,500mm 연결이 포함된 별도의 1.5mm OCHFA20 구성과 같은 장거리 방향이 포함되어 있습니다. 이러한 예는 해상도, 프레임 속도, 인터페이스, 보드 아키텍처 및 호스트와 함께 케이블 길이를 평가해야 하는 이유를 보여줍니다.
· 신호 감쇠는 거리에 따라 증가합니다.
· 전압 강하는 카메라, LED 또는 인터페이스 보드에 영향을 미칠 수 있습니다.
· 더 높은 해상도와 프레임 속도로 인해 더욱 까다로운 데이터 링크가 생성됩니다.
· 얇고 유연한 케이블은 프로브 움직임을 향상시킬 수 있지만 전기적 여유가 적습니다.
· 커넥터 및 확장으로 인해 추가 손실 및 기계적 오류 지점이 발생합니다.
· 긴 케이블은 모터, 조명 드라이버 및 기타 장치 전자 장치로부터 간섭을 받을 수 있습니다.

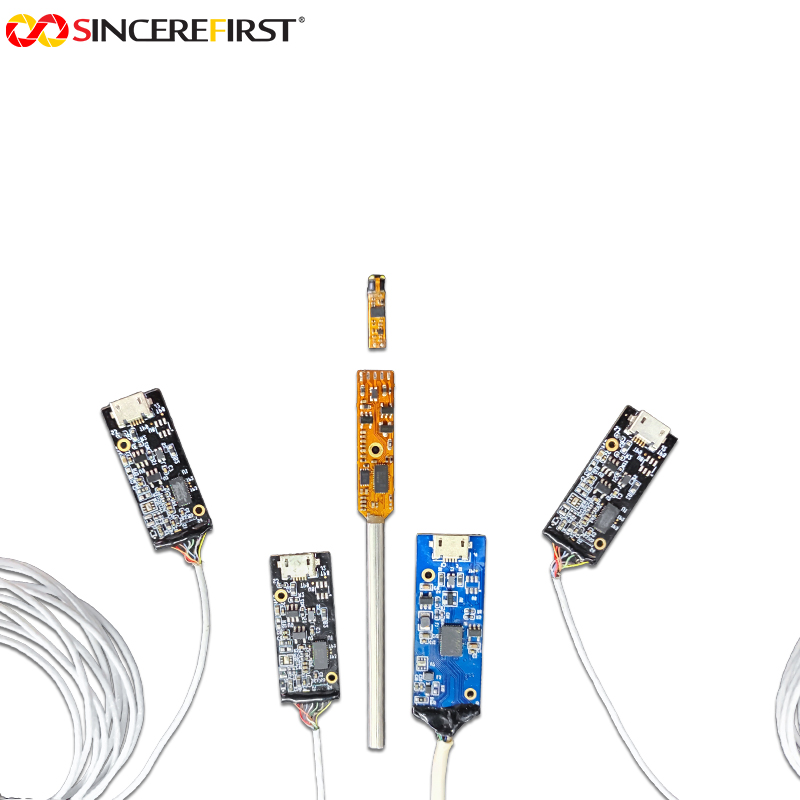

모든 긴 케이블 제품이 동일한 아키텍처를 사용하는 것은 아닙니다. 일부 디자인은 인터페이스 보드 이후에 USB 연결을 확장합니다. 다른 사람들은 보드에 USB 출력이 추가된 전용 케이블을 통해 DSP 보드에 연결된 소형 카메라 헤드를 사용합니다. 두 번째 접근 방식은 프런트 엔드 크기를 줄일 수 있지만 내부 신호 링크는 외부 USB 케이블만큼 신중하게 검증되어야 합니다.
구성 |
카탈로그 예 |
통합 초점 |
5.0mm 1080P60 긴 리치 |
2m 이상의 1080P60 출력, 전원, 케이블 라우팅 및 호스트 안정성을 확인합니다. |
|
6.0mm 1080P60 긴 리치 |
더 많은 기계적 공간이 있지만 전체 2m 데이터 및 전원 경로에는 여전히 테스트가 필요합니다. |
|
분리형 초소형 헤드 |
2.5m 헤드-보드 링크, 보드 배치 및 최종 USB 연결 확인 |
|
맞춤형 분리 아키텍처 |
SF-YL0320 및 기타 헤드보드 조합 |
케이블 종류, 커넥터, 보드 쌍이 하나의 시스템으로 고정되어야 함 |
1. 생산을 위해 계획된 정확한 길이, 도체 유형, 커넥터 및 차폐를 테스트하십시오.
2. 오랜 기간 동안 가장 높은 필수 해상도와 프레임 속도를 실행하세요.
3. 최소 및 최대 밝기에서 LED 동작을 측정합니다.
4. 실험실 PC뿐만 아니라 대상 호스트에서 테스트합니다.
5. 장치의 모터, 전원 보드 및 조명 드라이버 근처에 케이블을 배선합니다.
6. 반복되는 굽힘, 당기는 힘, 커넥터 유지력을 확인하십시오.
7. 손실된 프레임, 재연결 동작, 이미지 아티팩트 및 온도를 기록합니다.
더 두껍거나 더 잘 차폐된 케이블은 전기적 성능을 향상시키지만 프로브 유연성을 감소시킬 수 있습니다. 더 얇은 케이블은 기계 설계에 적합할 수 있지만 전압 강하 또는 신호 감도가 높아질 수 있습니다. 단순히 도체 크기를 늘리는 것보다 프레임 속도를 낮추거나 비디오 형식을 변경하거나 인터페이스 보드를 이동하거나 다른 케이블 아키텍처를 사용하는 것이 더 효과적일 수 있습니다.
표준 USB 카메라 케이블을 간단히 연장할 수 있나요?
때로는 짧은 연장이 가능하지만 OEM 생산에서는 가정해서는 안 됩니다. 확장 커넥터는 손실을 추가하며 결과는 해상도, 프레임 속도, 케이블 품질, 전력 수요 및 호스트에 따라 달라집니다. 정확한 최종 구성을 승인합니다.
긴 케이블이 한 PC에서는 작동하지만 다른 PC에서는 작동하지 않는 이유는 무엇입니까?
USB 호스트 컨트롤러, 포트 전원, 운영 체제 및 소프트웨어는 다르게 작동합니다. 한계 케이블이 한 호스트에서는 전달되고 다른 호스트에서는 실패할 수 있습니다. 대상 장치를 테스트하고 지원되는 호스트 조건을 정의합니다.
MJPEG는 긴 USB 케이블에 도움이 됩니까?
압축된 비디오는 비압축 형식에 비해 데이터 대역폭을 줄일 수 있지만 전력 강하, 커넥터 또는 전자기 문제를 해결하지는 못합니다. 비디오 형식은 전체 링크 예산의 한 부분이므로 대상 모델에 대해 확인해야 합니다.
LED가 긴 케이블을 불안정하게 만들 수 있나요?
LED 전류는 특히 카메라와 LED가 전원 도체를 공유하는 경우 전압 강하 및 전기 잡음을 증가시킬 수 있습니다. 밝기를 조정하고 장치를 시작하는 동안 이미지 출력을 테스트하여 전원 관련 문제를 식별합니다.
USB 내시경 카메라의 최대 길이는 2m인가요?
모든 설계에 보편적인 최대값이 적용되는 것은 아닙니다. 카탈로그에는 2m의 예가 포함되어 있지만 실현 가능성은 인터페이스 보드, 케이블, 비디오 모드, 호스트 및 환경에 따라 다릅니다. 거리가 멀면 다른 아키텍처나 프로젝트별 평가가 필요할 수 있습니다.
RFQ에는 어떤 케이블 정보가 포함되어야 합니까?
총 길이, 연성 단면 길이, 외경, 굽힘 요구 사항, 커넥터 유형, 차폐 환경, 호스트 인터페이스 및 필수 비디오 모드를 제공합니다. 또한 케이블이 프로브 내부에 있는지 또는 외부 장치 케이블로 사용되는지 설명합니다.
장거리 프로젝트의 경우 전체 케이블 경로, 대상 비디오 모드, 호스트 정보 및 프로브 유연성 요구 사항을 보내십시오. SincereFull은 적합한 긴 케이블 또는 분리된 보드 방향을 평가할 수 있습니다.
