| זמינות: | |
|---|---|
| כמות: | |

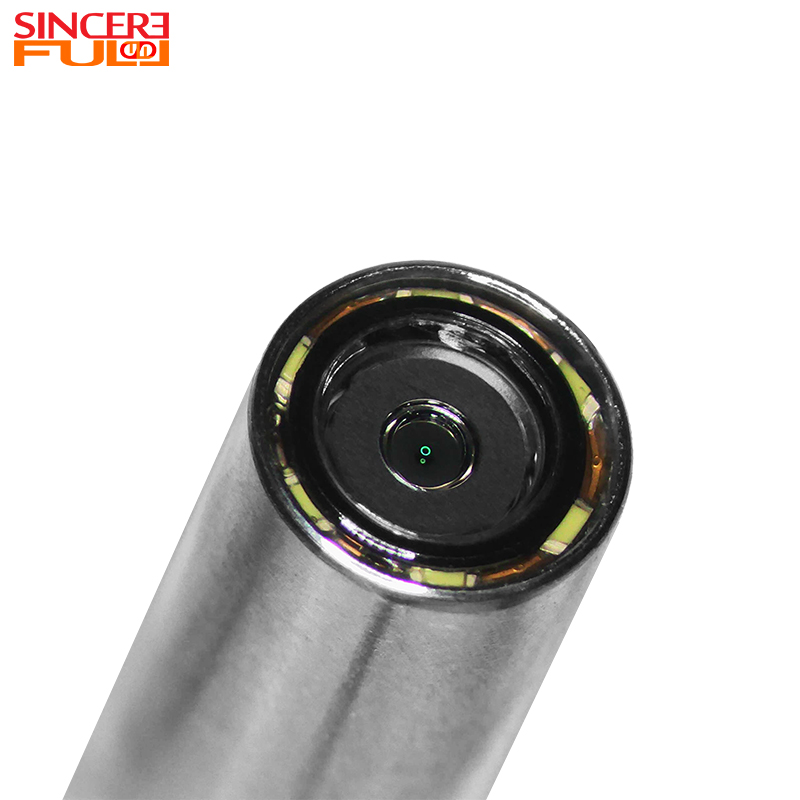

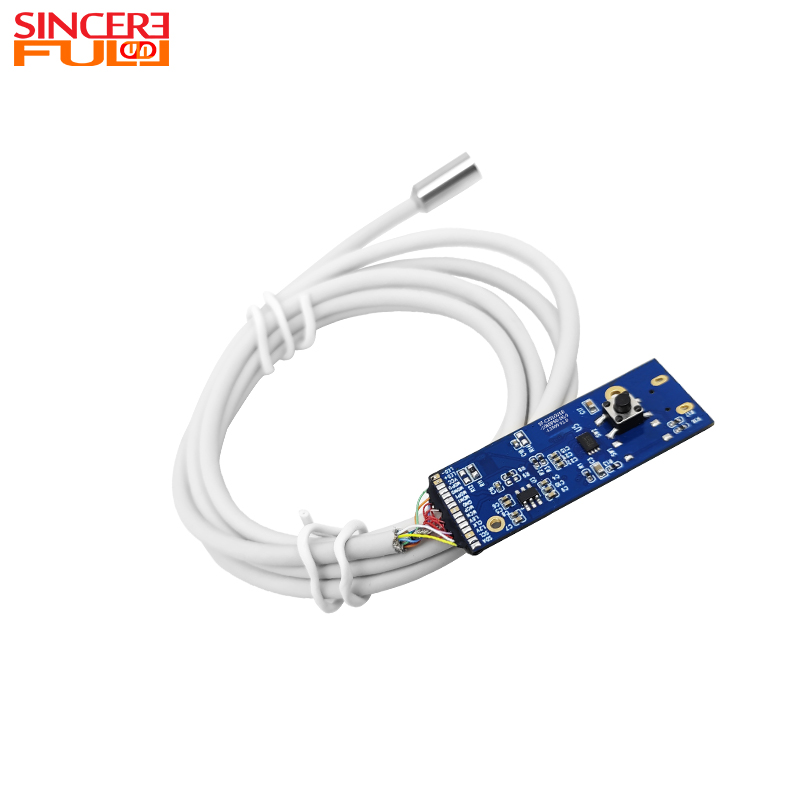

SF-C2016USB-1080P60-D6.0-L2000 V1.0
תחילה בכנות
|
מודול מצלמה OV2740 CMOS קוטר 2.9 מ'מ 2MP HD Image Mini USB אנדוסקופ המבוסס על חיישן OV2740 לוקח הליבה שלו בדיקה אולטרה-מיקרו של 2.9±0.15 מ'מ, המצוידת בהדמיה 2MP HD, פרוטוקול USB UVC נטול מנהלי התקנים ותאורת מילוי משולבת LED עם בהירות מתכווננת. הוא מאמץ עיצוב נפרד וקו חיבור של 1.5 מטר עם קוטר אופציונלי, שתוכנן במיוחד לבדיקה ויזואלית בטווח קרוב ורחב שדה בתוך צינורות וחללים צרים. הגשש הקטן במיוחד שלו בגודל 2.9 מ'מ יכול להיכנס בקלות לצינורות דקים וחללים שאינם נגישים לציוד קונבנציונלי, מה שמשפר מאוד את הנגישות של חללים צרים; שדה הראייה של זווית אולטרה רחבה של 140° מרחיב משמעותית את הכיסוי של מסגרת בודדת, ומפחית ביעילות זיהוי כתמים עיוורים. בשילוב עם טווח מיקוד ייעודי לטווח קרוב של 8-80 מ'מ, אורך מוקד של 1.05 מ'מ וצמצם F5.9, הוא ממקסם את בהירות ההדמיה בתוך מרחק העבודה הנפוץ, תוך התאמה מושלמת לצרכי הפעולה האנדוסקופיים. ממשק ה-Micro USB 5P תומך באספקת חשמל USB 5V, והפרוטוקול המובנה בתקן UVC מאפשר Plug-and-Play ללא התקנת דרייבר, אשר ניתן לזהות ישירות ולהתקשר על ידי התקנים מיינסטרים. תאורת המילוי של ה-LED תומכת בהתאמת בהירות, התאמה לסביבות נטולות אור ודל תאורה, עמידה בתקני RoHS, איזון איכות תמונה בחדות גבוהה, תפעול והתאמה נוחה, והתאמה לתרחישי זיהוי שונים בטווח קרוב כגון צינורות דקים ומכונות דיוק.
|
![]() |
עמעום + סינרגיה HDR: 6 נורות LED לבנות עם התאמת בהירות ידנית ב-3 רמות, בשילוב עם פונקציית HDR ליצירת סינרגיה משלימה. הוא יכול לא רק להסתגל לסביבות אור שונות באמצעות עמעום, אלא גם לאזן הבדלי אור וחושך באמצעות HDR. בהשוואה לאנדוסקופים עם תאורה משלימה יחידה או רק HDR, יכולת שחזור הפרטים שלו משופרת ב-40%, תוך התאמה לתרחישי תצפית מורכבים יותר.
זווית רחבה במיוחד של 140°: מרחיב את הכיסוי של מסגרת אחת, מפחית ביעילות זיהוי כתמים עיוורים ומשפר את יעילות הזיהוי.
8-80 מ'מ פוקוס לטווח קרוב: מרווח ייעודי לטווח קרוב, מקסום בהירות ההדמיה במרחקים נפוצים, מתאים לפעולות אנדוסקופיות.
USB UVC ללא מנהלי התקנים: פרוטוקול סטנדרטי מובנה, הכנס והפעל, ניתן לזיהוי ישיר וניתן להתקשרות על ידי מכשירים מיינסטרים.
שם המוצר |
מודול מצלמת 2MP USB Borescope |
חיישן תמונה |
OV2740 |
פיקסל |
2MP |
Led |
6 יחידות לדים |
DSP |
USB2.0 UVC |
אורך מוקד |
1.05 מ'מ |
טווח מיקוד |
8-80 מ'מ |
קוֹטֶר |
6 מ'מ |
FOV |
140° |
| סוג פוקוס | פוקוס אוטומטי |
עיוות טלוויזיה |
<-50% |
| F.No | 5.9 |
בדיקת חלל מכאני מדויקת: יכול לשמש עבור מנועים, תיבות הילוכים וכו'. עם העיצוב הנפרד שלו, הוא יכול לפתור תקלות ללא פירוק.
בדיקה ניידת באתר: ניתן להרכבה על מכשירי כף יד. עם תכונותיו נטולות מנהלי התקן ובחדות גבוהה, הוא יכול להשיג הדמיה מהירה באתר ומיקום תקלות.
הדמיה מטווח קרוב באור נמוך: ניתן להשתמש בחללים נטולי אור/אור נמוך. עם אור מילוי LED המתכוונן שלו, הוא יכול להשלים רכישה ברורה מטווח קרוב.
6 נוריות ה-LED הלבנות תומכות בהתאמת בהירות ידנית ב-3 רמות, בעוד HDR מייעל את פרטי האזור הבהיר ושכבות האזור הכהות. יחד, הם פותרים חשיפת יתר ואפלולית, ומגבירים את שחזור הפרטים ב-40% לעומת אנדוסקופים עם פונקציה אחת.
כֵּן. עמעום 3 רמות שלו מונע מגרה אפיתל עמודי צווארי ומבהיר נגעים אפיתל קשקשי; HDR מאזן צללי קריפטה צוואר הרחם והשתקפויות הפרשות, בתוספת 1080P@60FPS לוכדת פרטי כלי דם לצורך בדיקת נגעים מוקדמת.
כֵּן. ממשק ה-Micro USB תומך בפרוטוקול UVC מעל USB2.0, המאפשר פעולת הכנס-הפעל אמיתית במערכות Windows, Android ו-Linux - אין צורך בהתקנת מנהלי התקנים.
הוא מוסמך לתקנים בינלאומיים CE, FCC, RoHS ו-Reach, מה שמבטיח עמידה ברגולציה לפריסה רפואית ותעשייתית גלובלית.
