Panoramica del prodotto

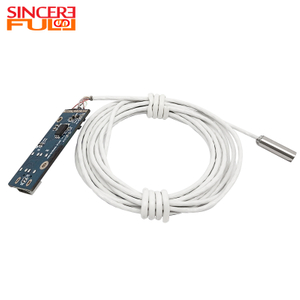

In qualità di produttore e fornitore leader di componenti per imaging di precisione, presentiamo il modulo fotocamera per endoscopio ultraminiaturizzato da 3,9 mm con scheda PCB. Progettata per un'integrazione hardware perfetta, questa soluzione microvisiva consente agli sviluppatori e ai produttori di apparecchiature di superare severi vincoli di spazio fornendo allo stesso tempo una diagnostica ad alta definizione.
- Sonda ultracompatta in acciaio inossidabile da 3,9 mm di diametro progettata per microspazi inaccessibili.
- Layout PCB standardizzato con interfaccia USB 2.0 diretta per un assemblaggio semplificato.
- Compatibilità del protocollo UVC senza driver per una rapida implementazione del sistema su più piattaforme.
- Ottimizzato per applicazioni impegnative nell'ispezione industriale, nella diagnostica automobilistica e nella produzione di apparecchiature di precisione.
Descrizione del prodotto
Il modulo fotocamera per endoscopio USB 2.0 ultraminiaturizzato da 3,9 mm rappresenta un cambiamento di paradigma nell'ingegneria microvisiva, meticolosamente realizzato per illuminare e catturare gli ambienti più restrittivi. Alloggiata in un guscio di acciaio inossidabile robusto e fresco al tatto, la sonda ultrasottile da 3,9 mm di diametro scivola senza sforzo attraverso tubazioni strette, micropori e intricate cavità meccaniche che rendono i dispositivi di imaging convenzionali completamente obsoleti. La qualità tattile della scheda PCB standardizzata riflette l'eccezionale maestria industriale, caratterizzata da un layout altamente preciso che gli ingegneri hardware possono integrare perfettamente nelle schede madri host senza il peso di complesse configurazioni dell'adattatore.
Al di là della sua eleganza fisica, questo modulo di imaging trasforma radicalmente l'efficienza operativa per gli sviluppatori di apparecchiature. Sfruttando un'interfaccia USB standard, assorbe energia stabile e trasmette dati ad alta fedeltà direttamente attraverso le porte esistenti, riducendo drasticamente l'ingombro dell'hardware interno e accelerando i cicli di sviluppo. Il risultato visivo è nitido e senza compromessi, in grado di catturare le texture superficiali più fini, i graffi più piccoli e le anomalie microscopiche con assoluta chiarezza. Che venga utilizzato in impegnative ispezioni industriali, diagnostica automobilistica di precisione o delicate osservazioni di laboratorio, questo componente visivo in miniatura consente ai produttori di apparecchiature di migliorare le proprie capacità diagnostiche, garantendo prestazioni affidabili e accelerando il time-to-market per i sistemi di ispezione avanzati.
Specifiche del prodotto
| dei parametri |
Dettagli delle specifiche |
| Nome del prodotto |
Modulo fotocamera per endoscopio con sensore VGA da 3,9 mm |
| Sensore di immagine |
Sensore VGA (CMOS 1/18 di pollice) |
| Dimensioni del modulo |
Diametro 3,9 mm (±0,10 mm) |
| F no. |
3.58 |
| FOV(D) |
90° (obiettivo ultra grandangolare 120° integrato) |
| Distorsione televisiva |
<-5,5% |
| Interfaccia di uscita |
USB 2.0 (Micro USB-5P, supporta lo scambio a caldo) |
| Teoria |
Immagini CMOS |
| Gamma di messa a fuoco |
20–80 mm (profondità di campo: 5–50 mm, distanza di lavoro minima: 5 mm) |
| Formato di uscita |
YUV e MJPG (uscita doppio formato, commutabile via software) |
| Illuminazione |
4 LED bianchi ad alta luminosità (immagini nitide a 0 lux) |
| Valutazione di impermeabilità |
IP67 (resistenza a polvere e acqua) |
| Temperatura operativa |
Da -20°C a 70°C (qualità dell'immagine stabile tra 0°C e 50°C) |
| Protocollo |
Classe video USB (UVC), plug-and-play |
| Sistema operativo supportato |
Windows, macOS, Linux, Android |
| Materiale della calotta |
Scocca in acciaio |
| Substrato PCB |
Dimensioni e layout standard del settore |
Caratteristiche principali e punti salienti
Progettato per offrire prestazioni senza compromessi negli scenari di integrazione più impegnativi, questo modulo fotocamera combina precisione ottica con una robusta versatilità digitale. È specificamente progettato per alleviare i comuni colli di bottiglia tecnici, fornendo una soluzione visiva affidabile e pronta per l'implementazione che migliora il valore fondamentale della tua attrezzatura finale.
- Flessibilità di output a doppio formato: supportando sia i formati YUV che MJPEG, il modulo consente agli ingegneri del software di passare dinamicamente tra dati non compressi per analisi meticolose o flussi compressi per frame rate più fluidi, ottenendo doppia funzionalità da un singolo componente hardware.
- Controllo superiore della distorsione: con un tasso di distorsione TV meticolosamente calibrato su <-5,5%, l'output dell'immagine mantiene la fedeltà strutturale. Ciò garantisce che durante l'ispezione di strumenti di precisione o parti micromeccaniche, i dati visivi rimangano geometricamente accurati, impedendo diagnosi errate di guasti interni.
- Gestione termica ottimizzata: il sensore CMOS accuratamente selezionato e l'efficiente disposizione del PCB garantiscono una generazione minima di calore durante il funzionamento prolungato. Questa stabilità termica è fondamentale quando la sonda viene inserita in ambienti sensibili, proteggendo sia il modulo telecamera che la cavità ispezionata.

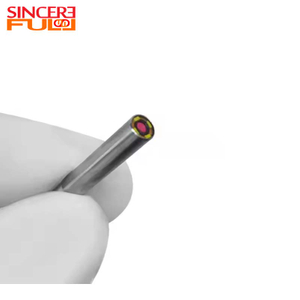

Design ultraminiaturizzato per spazi ristretti
La caratteristica distintiva di questo componente di imaging è la sua estrema miniaturizzazione. Il raggiungimento di un diametro preciso di 3,9 mm richiede tecniche di produzione avanzate e una meticolosa selezione dei componenti, dando vita a una sonda che ridefinisce l'accessibilità nella diagnostica visiva.
- Penetrazione dei micropori: il profilo da 3,9 mm consente alla telecamera di navigare senza sforzo attraverso tubi di diametro estremamente ridotto, linee d'acqua sottili e passaggi complessi del motore che sono del tutto inaccessibili alle telecamere di ispezione standard.
- Custodia di grado chirurgico: racchiusi in un guscio di acciaio resistente, la lente e il sensore sono protetti dalle abrasioni fisiche durante l'inserimento, rendendolo particolarmente adatto per l'integrazione in cateteri medici, micro-robot e ambienti interni con alloggiamenti per auricolari.
- Test non distruttivi (NDT): utilizzando una sonda così compatta, i tecnici e i sistemi automatizzati possono eseguire esami completi della cavità interna senza la necessità di uno smontaggio dei componenti costoso e dispendioso in termini di tempo.
Prestazioni macro ottiche per la diagnostica di precisione
La chiarezza visiva a distanze microscopiche è fondamentale per un riconoscimento accurato dei difetti. Questo modulo è ottimizzato otticamente appositamente per ambienti ravvicinati, garantendo che ogni pixel si traduca in dati diagnostici utilizzabili per l'utente finale.
- Capacità di messa a fuoco ultraravvicinata: vantando una profondità di campo compresa tra 5 mm e 50 mm e una distanza di lavoro minima di soli 5 mm, l'obiettivo cattura trame superficiali intricate con sorprendente nitidezza.
- Ampio campo visivo: l'obiettivo ultragrandangolare integrato da 120° (che produce un FOV diagonale di 90°) garantisce che una singola immagine possa coprire un'area circolare di circa 10 mm di diametro anche alla distanza di lavoro più vicina, massimizzando l'efficienza dell'ispezione.
- Evidenziazione dei difetti: il sensore CMOS VGA da 1/18 di pollice è ottimizzato per scenari macro, fornendo risoluzione e densità di pixel sufficienti per identificare chiaramente dettagli minuti come micrograffi, bave metalliche e particelle estranee.
Adattabilità ambientale e illuminazione avanzata
Le applicazioni industriali e sul campo raramente offrono condizioni operative ideali. Questo modulo telecamera è rinforzato per resistere a elementi aggressivi, garantendo un funzionamento continuo e affidabile indipendentemente dai fattori di stress ambientale esterno.

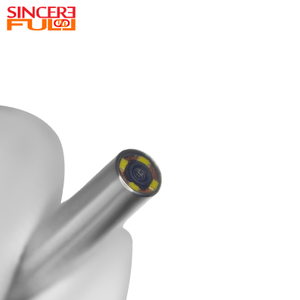

- Imaging a zero lux: le cavità confinate sono intrinsecamente prive di luce ambientale. Il modulo è dotato di 4 LED bianchi ad alta luminosità calibrati con precisione per illuminare l'area immediata di ispezione, garantendo un'acquisizione di immagini chiara e priva di rumore anche nel buio più totale (0 lux).
- Protezione ingresso IP67: la testa della sonda rivestita in acciaio vanta un grado di protezione IP67, offrendo una protezione completa contro l'ingresso di polvere e consentendo l'immersione in acqua e liquidi non corrosivi, essenziale per ispezioni idrauliche, condutture e industriali pesanti.
- Ampia tolleranza alla temperatura: progettato per la resilienza termica, il modulo funziona in modo affidabile in un intervallo di temperature ambientali difficili compreso tra -20 °C e 70 °C, mantenendo una qualità dell'immagine perfettamente stabile tra 0 °C e 50 °C, rendendolo ideale per implementazioni esterne e ispezioni attive di macchinari.
Compatibilità multipiattaforma e funzionamento plug-and-play
L'integrazione del software è spesso la fase dello sviluppo del prodotto che richiede più risorse. Questo modulo elimina gli attriti del software aderendo agli standard video universali, riducendo drasticamente il tempo necessario per il debug e l'implementazione del sistema.
- Protocollo UVC universale: conforme allo standard USB Video Class (UVC), il modulo viene automaticamente identificato come dispositivo fotocamera nativo dal sistema host, evitando completamente la necessità di installazione manuale del driver o di sviluppo di software proprietario.
- Ampio supporto del sistema operativo: offre compatibilità perfetta e immediata con tutti i principali sistemi operativi, inclusi Windows, macOS, Linux e Android, garantendo che il prodotto finale possa interfacciarsi praticamente con qualsiasi dispositivo terminale.
- Compatibile con i sistemi integrati: per gli sviluppatori che costruiscono robot di ispezione autonomi o dispositivi medici intelligenti, il modulo si collega direttamente a piattaforme integrate come Raspberry Pi e Jetson Nano, facilitando la prototipazione rapida e l'integrazione dell'edge computing.
Facilità di integrazione e sviluppo hardware
Come illustrato negli schemi tecnici sopra, il modulo è progettato pensando all'integratore hardware. Ogni scelta di dimensione e interfaccia è ottimizzata per ridurre i requisiti di spazio della scheda madre host e semplificare il processo di connessione fisica.
- Substrato PCB standardizzato: il PCB utilizza dimensioni e pratiche di layout standard del settore (33 mm x 13,5 mm). Questa prevedibilità consente agli ingegneri hardware di riservare con sicurezza spazio durante le fasi iniziali della progettazione del dispositivo host, mitigando il rischio di modifiche strutturali in fase avanzata.
- Interfaccia Micro USB-5P industriale: l'inclusione di un connettore Micro USB-5P standard supporta l'alimentazione integrata da 5 V e la trasmissione dei dati attraverso definizioni di pin standardizzate (VBUS, D+, D-, GND).
- Funzionalità di hot-swap: realizzata per resistere a un uso rigoroso, l'interfaccia supporta le operazioni di hot-swap. La durata del ciclo di inserimento e rimozione è rigorosamente conforme agli standard industriali USB, gestendo facilmente le esigenze di frequenti modifiche dei componenti nei progetti di apparecchiature modulari.
Applicazioni industriali versatili
La combinazione di una sonda di dimensioni microscopiche, una solida protezione ambientale e immagini ad alta fedeltà rendono questo modulo un componente incredibilmente versatile. Funge da nucleo visivo per un'ampia gamma di apparecchiature diagnostiche e di ispezione specializzate in più settori.
- Ispezione di microtubazioni industriali: estremamente efficace per valutare l'integrità interna di infrastrutture di diametro estremamente ridotto, tra cui tubi sottili dell'acqua, linee pneumatiche e tubi dell'olio idraulico, evidenziando usura, corrosione o ostruzioni.
- Strumenti ed elettronica di precisione: consente ai team di controllo qualità di eseguire esami non distruttivi della cavità interna di parti micromeccaniche, chip elettronici densamente imballati e strumenti di precisione per identificare difetti di produzione.
- Diagnostica automobilistica: facilita la visualizzazione interna di cavità complesse e confinate del veicolo, come piccoli passaggi del motore, raccordi di precisione del carburante e vuoti strutturali, semplificando le procedure di manutenzione.
- Laboratorio e ricerca medica: applicabile per l'osservazione non invasiva di componenti di laboratorio in miniatura, campioni biologici ed esplorazione medica di microcavità in cui il feedback visivo ad alta definizione è fondamentale.
Qualità industriale e capacità di personalizzazione
Comprendiamo che le soluzioni standard non sempre soddisfano le specifiche esatte delle apparecchiature specializzate. Il nostro processo di produzione si basa su un controllo di qualità di livello industriale, abbinato alla flessibilità necessaria per adattarsi ai vostri requisiti tecnici specifici.
- Rigorosa garanzia di qualità: ogni modulo è sottoposto a severi protocolli di test per garantire prestazioni ottiche costanti, stabilità termica e durata dell'interfaccia, soddisfacendo gli standard di elevata affidabilità previsti dai produttori di apparecchiature industriali e mediche.
- Personalizzazione OEM/ODM flessibile: per allinearci perfettamente all'architettura del tuo prodotto, offriamo opzioni di personalizzazione approfondita. I team di ingegneri possono specificare lunghezze di cavo personalizzate, alterare gli angoli dell'obiettivo o richiedere modifiche specifiche dell'interfaccia per garantire che il modulo si integri perfettamente nei vostri sistemi proprietari.
- Catena di fornitura stabile: collaborando direttamente con un produttore primario, i team di approvvigionamento beneficiano di disponibilità costante dei componenti, tempi di consegna trasparenti e capacità di produzione scalabili che crescono insieme alla domanda del mercato.
Perché scegliere noi
Selezionare il giusto fornitore di componenti visivi è una decisione fondamentale che incide sulle prestazioni del tuo prodotto e sui tuoi profitti. Forniamo molto più del semplice hardware; forniamo una partnership completa progettata per supportare i vostri obiettivi di ingegneria e approvvigionamento.
- Vantaggio diretto del produttore: eliminando gli intermediari, forniamo strutture di prezzo altamente competitive senza compromettere i materiali di prima qualità o la meticolosa lavorazione artigianale richiesta per la microottica.
- Supporto tecnico dedicato: il nostro team tecnico lavora in collaborazione con i tuoi sviluppatori, offrendo una guida esperta su integrazione, gestione termica e interfaccia software per abbreviare significativamente il ciclo di vita dello sviluppo del prodotto.
- Comprovata competenza nel settore: con anni di esperienza specializzata nella tecnologia di imaging endoscopico, possediamo una profonda conoscenza delle sfide uniche affrontate nella diagnostica delle microcavità, garantendo che i nostri prodotti siano progettati per risolvere i colli di bottiglia operativi nel mondo reale.
Domande frequenti (FAQ)
Per assistere i team di ingegneria e approvvigionamento nel processo di valutazione, abbiamo raccolto risposte tecniche dettagliate alle domande più comuni relative a questo modulo telecamera per endoscopio.
- 1. L'interfaccia Micro USB-5P del modulo supporta l'hot-swap e qual è la sua durata?
Sì, l'interfaccia Micro USB-5P del modulo è progettata per soddisfare rigorosi standard industriali e supporta completamente le operazioni di hot-swap. Il ciclo di inserimento e rimozione del connettore è conforme alle specifiche industriali USB ufficiali, garantendo affidabilità a lungo termine e mantenendo una connessione dati sicura anche in scenari applicativi che richiedono collegamenti e scollegamenti frequenti.
- 2. Quali fattori contribuiscono alla variazione di prezzo tra i diversi moduli endoscopici sul mercato?
Le differenze di prezzo sono principalmente determinate dalla qualità dei componenti principali e dalla conformità normativa. I fattori chiave includono la marca e il livello del sensore di immagine (ad esempio, la serie premium SONY IMX rispetto ai sensori domestici standard), la complessità dei gruppi di lenti ottiche (le lenti in vetro asferiche richiedono un premio più elevato rispetto alla plastica standard) e la presenza di certificazioni mediche specializzate (come le approvazioni FDA, che richiedono un rigoroso processo di convalida di 2-3 anni).
- 3. Quale livello di dettaglio può effettivamente catturare questo modulo telecamera per endoscopio?
Questo modulo è progettato per acquisire immagini in tempo reale e ad alta definizione di strutture interne estremamente strette. Negli ambienti industriali, evidenzia chiaramente microusura, fratture capillari, corrosione o blocchi invisibili a occhio nudo nei macchinari e negli impianti idraulici. Per applicazioni di laboratorio o di ricerca, la sorgente luminosa a LED integrata e la lente macro forniscono una visione luminosa e ingrandita di campioni in miniatura o cavità interne, consentendo un monitoraggio e un'analisi precisi in tempo reale delle anomalie strutturali.
- 4. Per quanto riguarda la nitidezza dell'immagine: è in grado di mettere a fuoco a una distanza ravvicinata di 5 mm e mostrerà piccoli graffi?
Assolutamente. Il modulo è specificamente calibrato con una profondità di campo compresa tra 5 mm e 50 mm, con il picco di chiarezza che inizia a una distanza di lavoro minima di soli 5 mm. A questa distanza ultraravvicinata, combinata con il campo visivo ultraampio di 120°, un singolo fotogramma cattura un'area di 10 mm di diametro. La densità di pixel del sensore da 1/18 di pollice è ottimizzata per questo esatto scenario, rendendolo estremamente efficace per identificare chiaramente piccoli difetti superficiali, graffi microscopici, bave e particelle estranee.
- 5. Quanto è perfetta la compatibilità dell'interfaccia con piattaforme integrate o dispositivi mobili?
L'integrazione è altamente semplificata. Il modulo utilizza un'interfaccia USB 2.0 standard e supporta il protocollo UVC universale. Per le piattaforme integrate (come Raspberry Pi o Jetson Nano) e i sistemi operativi tradizionali (Windows, Linux, Android), offre vere funzionalità plug-and-play, senza richiedere lo sviluppo di driver aggiuntivi. La connessione a un dispositivo mobile richiede semplicemente un cavo adattatore OTG, a condizione che il dispositivo host supporti fotocamere UVC esterne. Le definizioni dei pin standardizzati (VBUS, D+, D-, GND) rendono il cablaggio personalizzato semplice per gli ingegneri hardware.
