Présentation du produit

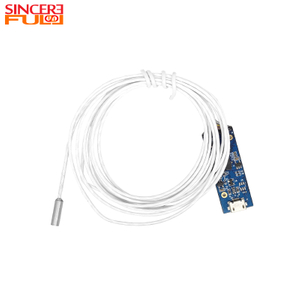

En tant que premier fabricant et fournisseur de composants d'imagerie de précision, nous présentons le module de caméra d'endoscope ultra miniature de 3,9 mm avec carte PCB. Conçue pour une intégration matérielle transparente, cette solution micro-visuelle permet aux développeurs et aux fabricants d'équipements de surmonter de sévères contraintes d'espace tout en fournissant des diagnostics haute définition.

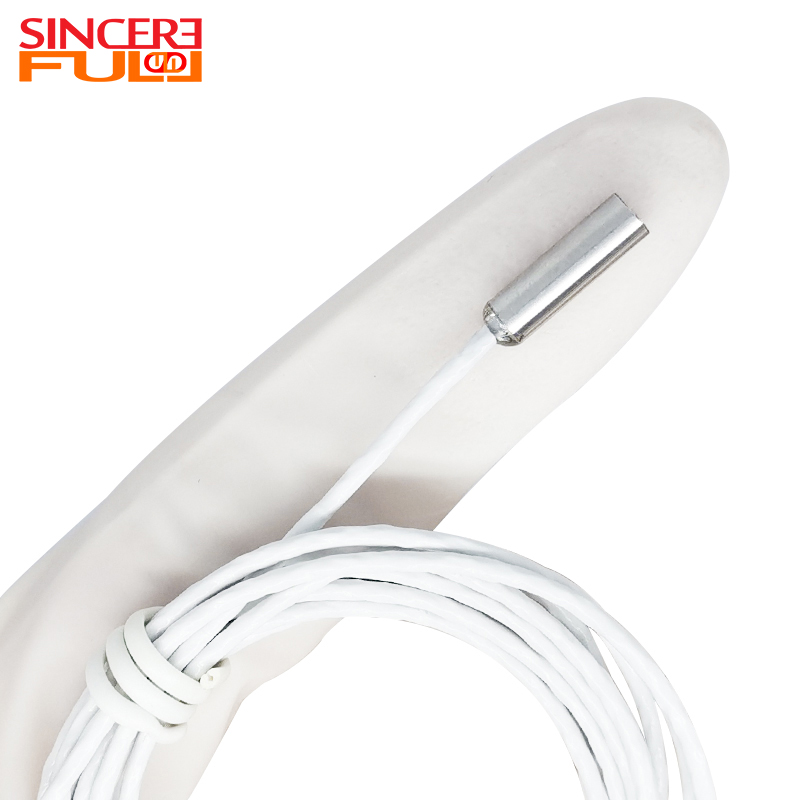

- Sonde ultra-compacte en acier inoxydable de 3,9 mm de diamètre conçue pour les micro-espaces inaccessibles.

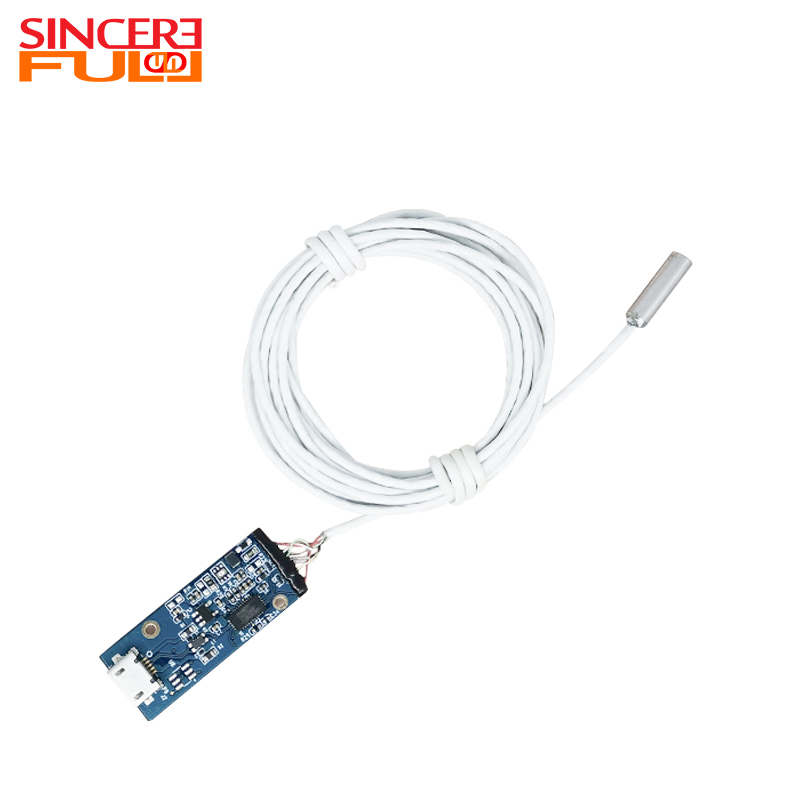

- Disposition PCB standardisée avec une interface USB 2.0 directe pour un assemblage simplifié.
- Compatibilité du protocole UVC sans pilote pour un déploiement rapide du système sur plusieurs plates-formes.
- Optimisé pour les applications exigeantes dans les domaines de l'inspection industrielle, du diagnostic automobile et de la fabrication d'équipements de précision.
Description du produit
Le module de caméra endoscopique USB 2.0 ultra-miniature de 3,9 mm représente un changement de paradigme dans l'ingénierie micro-visuelle, méticuleusement conçu pour éclairer et capturer les environnements les plus restrictifs. Logée dans une coque en acier inoxydable robuste et froide au toucher, la sonde ultra fine de 3,9 mm de diamètre glisse sans effort à travers les pipelines étroits, les micropores et les cavités mécaniques complexes qui rendent les appareils d'imagerie conventionnels complètement obsolètes. La qualité tactile de la carte PCB standardisée reflète un savoir-faire industriel exceptionnel, avec une disposition très précise que les ingénieurs en matériel peuvent intégrer de manière transparente dans les cartes mères hôtes sans le fardeau des configurations d'adaptateurs complexes.
Au-delà de son élégance physique, ce module d'imagerie transforme fondamentalement l'efficacité opérationnelle des développeurs d'équipements. En exploitant une interface USB standard, il consomme une alimentation stable et transmet des données haute fidélité directement via les ports existants, réduisant considérablement l'encombrement matériel interne et accélérant les cycles de développement. Le résultat visuel est net et sans compromis, capable de capturer les textures de surface les plus fines, les rayures infimes et les anomalies microscopiques avec une clarté absolue. Qu'il soit déployé dans le cadre d'inspections industrielles exigeantes, de diagnostics automobiles de précision ou d'observations délicates en laboratoire, ce composant visuel miniature permet aux fabricants d'équipements d'élever leurs capacités de diagnostic, garantissant des performances fiables et accélérant les délais de commercialisation des systèmes d'inspection avancés.
Spécifications du produit
| Paramètres |
Spécifications Détails |
| Nom du produit |
Module de caméra endoscopique à capteur VGA de 3,9 mm |
| Capteur d'image |
Capteur VGA (CMOS 1/18 pouces) |
| Taille du module |

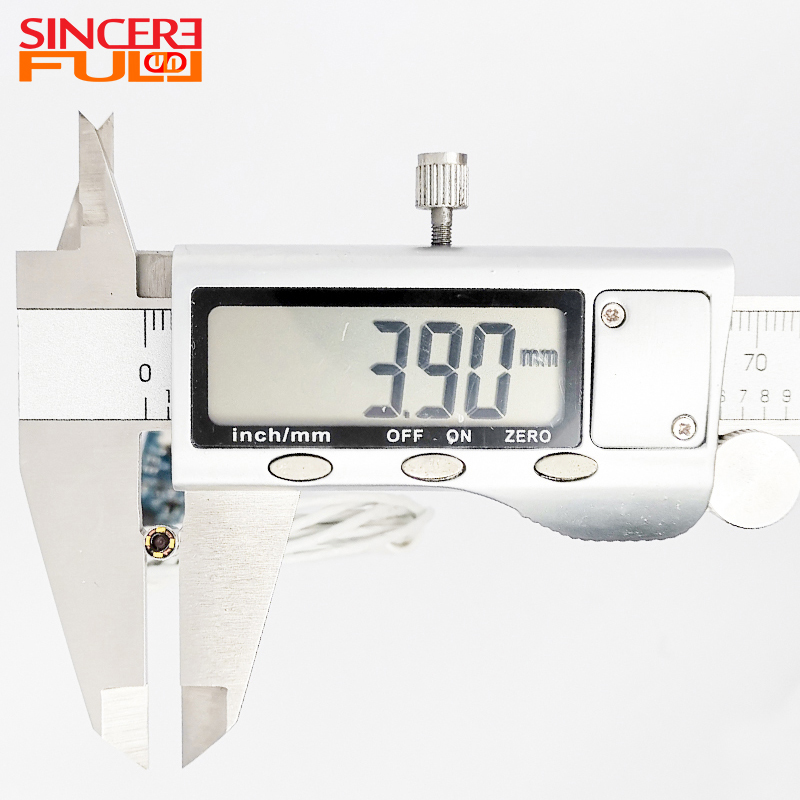

Diamètre 3,9 mm (±0,10 mm) |
| F Non. |
3.58 |
| Champ de vision (D) |
90° (objectif ultra grand angle 120° intégré) |
| Distorsion TV |
< -5,5% |
| Interface de sortie |
USB 2.0 (Micro USB-5P, prend en charge le remplacement à chaud) |
| Théorie |
Imagerie CMOS |
| Plage de mise au point |
20 à 80 mm (profondeur de champ : 5 à 50 mm, distance de travail minimale : 5 mm) |
| Format de sortie |
YUV et MJPG (sortie double format, commutable par logiciel) |
| Éclairage |
4 LED blanches haute luminosité (imagerie claire à 0 lux) |
| Indice d'étanchéité |
IP67 (résistance à la poussière et à l'eau) |
| Température de fonctionnement |
-20°C à 70°C (Qualité d'image stable entre 0°C et 50°C) |
| Protocole |
Classe vidéo USB (UVC), Plug-and-Play |
| Système d'exploitation pris en charge |
Windows, macOS, Linux, Android |
| Matériau de la coque |
Coque en acier |
| Substrat PCB |
Dimensions et disposition conformes aux normes de l'industrie |
Principales caractéristiques et points forts
Conçu pour offrir des performances sans compromis dans les scénarios d'intégration les plus exigeants, ce module de caméra allie précision optique et polyvalence numérique robuste. Il est spécialement conçu pour atténuer les goulots d'étranglement d'ingénierie courants, en fournissant une solution visuelle fiable et prête à déployer qui améliore la valeur fondamentale de votre équipement final.
- Flexibilité de sortie double format : prenant en charge les formats YUV et MJPEG, le module permet aux ingénieurs logiciels de basculer dynamiquement entre des données non compressées pour une analyse méticuleuse ou des flux compressés pour des fréquences d'images plus fluides, obtenant ainsi une double fonctionnalité à partir d'un seul composant matériel.
- Contrôle de distorsion supérieur : avec un taux de distorsion TV méticuleusement calibré à < -5,5 %, la sortie d'image maintient la fidélité structurelle. Cela garantit que lors de l'inspection d'instruments de précision ou de pièces micromécaniques, les données visuelles restent géométriquement précises, évitant ainsi un diagnostic erroné des défauts internes.
- Gestion thermique optimisée : le capteur CMOS soigneusement sélectionné et la disposition efficace du PCB garantissent une génération de chaleur minimale lors d'un fonctionnement prolongé. Cette stabilité thermique est critique lorsque la sonde est insérée dans des environnements sensibles, protégeant à la fois le module caméra et la cavité inspectée.
Conception ultra-miniature pour les espaces restreints
La caractéristique déterminante de ce composant d’imagerie est son extrême miniaturisation. Atteindre un diamètre précis de 3,9 mm nécessite des techniques de fabrication avancées et une sélection méticuleuse des composants, ce qui donne lieu à une sonde qui redéfinit l'accessibilité dans le diagnostic visuel.
- Pénétration des micropores : le profil de 3,9 mm permet à la caméra de naviguer sans effort dans des tuyaux de très petit diamètre, des conduites d'eau fines et des passages de moteur complexes qui sont totalement inaccessibles aux caméras d'inspection standard.
- Boîtier de qualité chirurgicale : Enfermés dans une coque en acier durable, la lentille et le capteur sont protégés des abrasions physiques lors de l'insertion, ce qui les rend parfaitement adaptés à l'intégration dans des cathéters médicaux, des microrobots et des environnements de boîtier d'écouteurs internes.
- Tests non destructifs (CND) : en utilisant une sonde aussi compacte, les techniciens et les systèmes automatisés peuvent effectuer des examens complets des cavités internes sans avoir besoin d'un démontage de composants coûteux et long.
Performances macro-optiques pour les diagnostics de précision
La clarté visuelle à des distances microscopiques est primordiale pour une reconnaissance précise des défauts. Ce module est optimisé optiquement spécifiquement pour les environnements à proximité, garantissant que chaque pixel se traduit en données de diagnostic exploitables pour l'utilisateur final.
- Capacité de mise au point ultra rapprochée : Bénéficiant d'une profondeur de champ allant de 5 mm à 50 mm et d'une distance de travail minimale de seulement 5 mm, l'objectif capture des textures de surface complexes avec une netteté saisissante.
- Champ de vision étendu : l'objectif ultra grand angle intégré de 120 ° (générant un champ de vision diagonal de 90 °) garantit qu'une seule image peut couvrir une zone circulaire d'environ 10 mm de diamètre, même à la distance de travail la plus proche, maximisant ainsi l'efficacité de l'inspection.
- Mise en évidence des défauts : le capteur CMOS VGA 1/18 pouces est optimisé pour les scénarios macro, offrant une résolution et une densité de pixels suffisantes pour identifier clairement les moindres détails tels que les micro-rayures, les bavures métalliques et les particules étrangères.
Adaptabilité environnementale et éclairage avancé
Les applications industrielles et sur le terrain offrent rarement des conditions de fonctionnement idéales. Ce module de caméra est renforcé pour résister aux éléments difficiles, garantissant un fonctionnement continu et fiable quels que soient les facteurs de stress environnementaux externes.

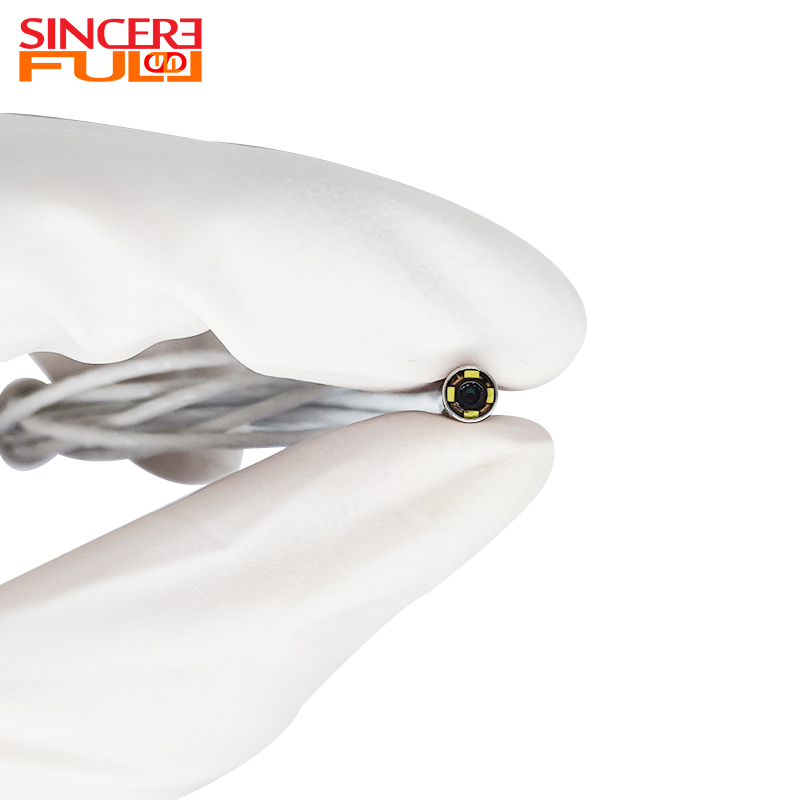

- Imagerie Zero-Lux : les cavités confinées sont intrinsèquement dépourvues de lumière ambiante. Le module est équipé de 4 LED blanches haute luminosité calibrées avec précision pour éclairer la zone d'inspection immédiate, garantissant une capture d'image claire et sans bruit même dans l'obscurité totale (0 lux).
- Protection IP67 : la tête de sonde gainée d'acier bénéficie d'un indice IP67, offrant une protection complète contre la pénétration de poussière et permettant l'immersion dans l'eau et des liquides non corrosifs, essentiel pour les inspections industrielles de plomberie, de pipelines et de fluides lourds.
- Large tolérance de température : conçu pour la résilience thermique, le module fonctionne de manière fiable dans une plage de températures ambiantes difficiles de -20°C à 70°C, maintenant une qualité d'image parfaitement stable entre 0°C et 50°C, ce qui le rend idéal pour les déploiements en extérieur et l'inspection active des machines.
Compatibilité multiplateforme et fonctionnement Plug-and-Play
L'intégration logicielle est souvent la phase de développement de produits la plus gourmande en ressources. Ce module élimine les frictions logicielles en adhérant aux normes vidéo universelles, réduisant ainsi considérablement le temps requis pour le débogage et le déploiement du système.
- Protocole UVC universel : conforme à la norme USB Video Class (UVC), le module est automatiquement identifié comme périphérique de caméra natif par le système hôte, éliminant ainsi complètement le besoin d'installation manuelle de pilotes ou de développement de logiciels propriétaires.
- Large prise en charge du système d'exploitation : il offre une compatibilité transparente et prête à l'emploi avec tous les systèmes d'exploitation courants, notamment Windows, macOS, Linux et Android, garantissant que votre produit final peut s'interfacer avec pratiquement n'importe quel terminal.
- Compatible avec les systèmes embarqués : pour les développeurs construisant des robots d'inspection autonomes ou des dispositifs médicaux intelligents, le module se connecte directement aux plates-formes embarquées telles que Raspberry Pi et Jetson Nano, facilitant ainsi le prototypage rapide et l'intégration de l'informatique de pointe.
Intégration matérielle et facilité de développement
Comme illustré dans les schémas d'ingénierie ci-dessus, le module est conçu en pensant à l'intégrateur de matériel. Chaque choix de dimension et d'interface est optimisé pour réduire les besoins en espace sur la carte mère hôte et simplifier le processus de connexion physique.

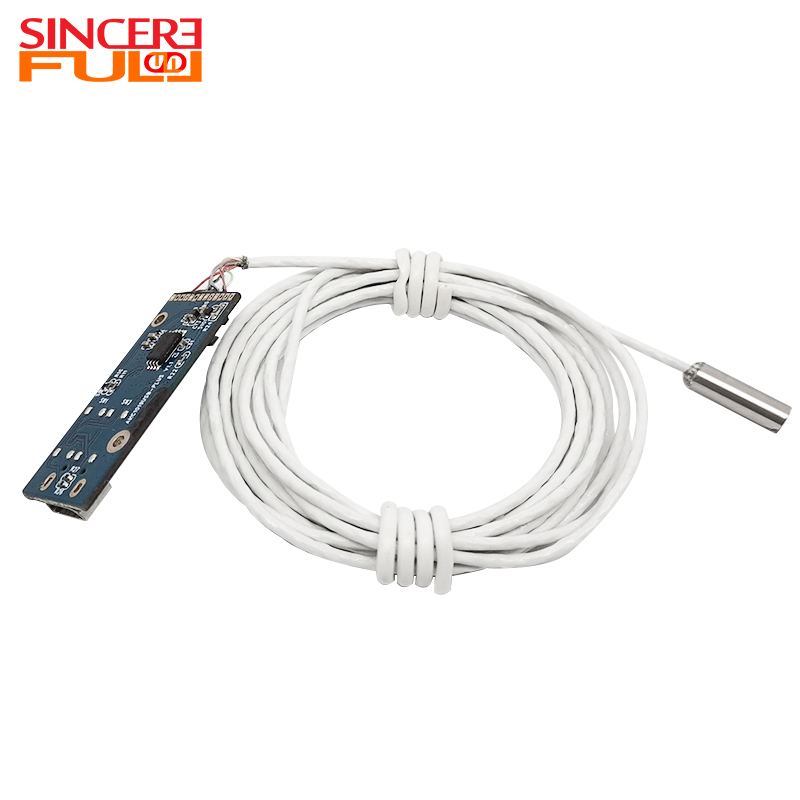

- Substrat PCB standardisé : Le PCB utilise des dimensions et des pratiques de disposition standard de l'industrie (33 mm x 13,5 mm). Cette prévisibilité permet aux ingénieurs matériels de réserver de l'espace en toute confiance pendant les premières étapes de la conception du périphérique hôte, atténuant ainsi le risque de modifications structurelles ultérieures.
- Interface Micro USB-5P industrielle : L'inclusion d'un connecteur Micro USB-5P standard prend en charge l'alimentation 5 V intégrée et la transmission de données via des définitions de broches standardisées (VBUS, D+, D-, GND).
- Capacité de remplacement à chaud : conçue pour résister à une utilisation rigoureuse, l'interface prend en charge les opérations de remplacement à chaud. L'endurance du cycle d'insertion et de retrait est strictement conforme aux normes industrielles USB, répondant facilement aux exigences des changements fréquents de composants dans les conceptions d'équipements modulaires.
Applications industrielles polyvalentes
La combinaison d'une sonde de taille micrométrique, d'une protection environnementale robuste et d'une imagerie haute fidélité fait de ce module un composant incroyablement polyvalent. Il sert de noyau visuel à une large gamme d’équipements de diagnostic et d’inspection spécialisés dans plusieurs secteurs.
- Inspection de micro-tuyaux industriels : très efficace pour évaluer l'intégrité interne des infrastructures de très petit diamètre, notamment les conduites d'eau fines, les conduites d'air pneumatique et les tubes d'huile hydraulique, en mettant en évidence l'usure, la corrosion ou les blocages.
- Instruments de précision et électronique : permet aux équipes de contrôle qualité d'effectuer des examens non destructifs des cavités internes des pièces micromécaniques, des puces électroniques densément emballées et des instruments de précision afin d'identifier les défauts de fabrication.
- Diagnostic automobile : facilite la visualisation interne des cavités complexes et confinées des véhicules, telles que les petits passages de moteur, les raccords de carburant de précision et les vides structurels, rationalisant ainsi les procédures de maintenance.

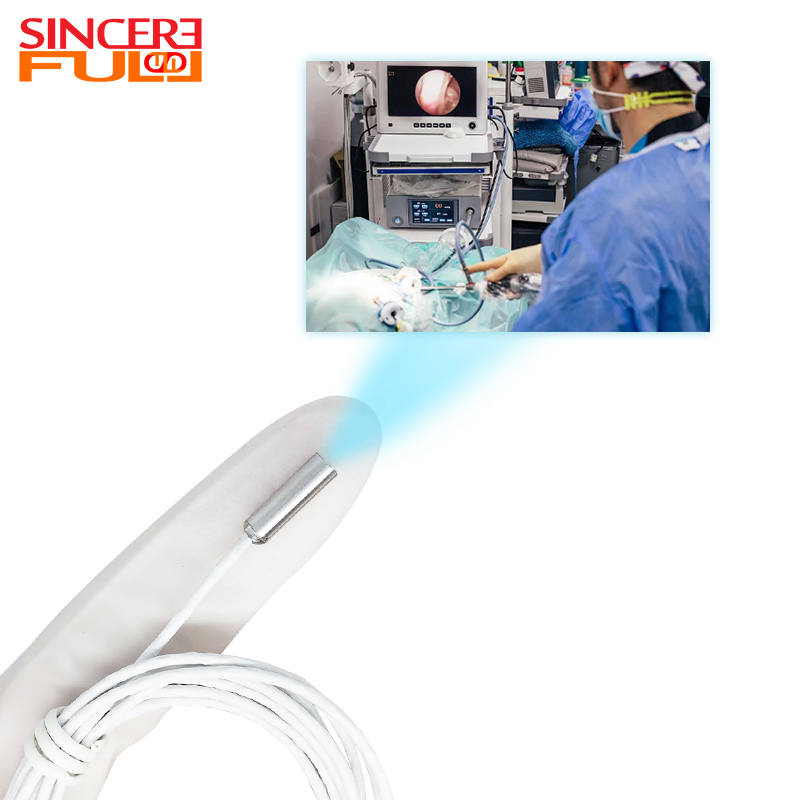

- Laboratoire et recherche médicale : applicable à l'observation non invasive de composants de laboratoire miniatures, d'échantillons biologiques et à l'exploration médicale de base de microcavités où un retour visuel haute définition est essentiel.
Qualité industrielle et capacités de personnalisation
Nous comprenons que les solutions standard ne répondent pas toujours aux spécifications exactes des équipements spécialisés. Notre processus de fabrication repose sur un contrôle de qualité de qualité industrielle, associé à la flexibilité nécessaire pour s’adapter à vos exigences techniques uniques.
- Assurance qualité rigoureuse : chaque module est soumis à des protocoles de tests stricts pour garantir des performances optiques, une stabilité thermique et une durabilité d'interface constantes, répondant aux normes de haute fiabilité attendues par les fabricants d'équipements industriels et médicaux.
- Personnalisation flexible OEM/ODM : pour nous aligner parfaitement sur l'architecture de votre produit, nous proposons des options de personnalisation approfondies. Les équipes d'ingénierie peuvent spécifier des longueurs de câble personnalisées, modifier les angles des lentilles ou demander des modifications d'interface spécifiques pour garantir que le module s'intègre parfaitement dans vos systèmes propriétaires.
- Chaîne d'approvisionnement stable : en s'associant directement avec un fabricant principal, les équipes d'approvisionnement bénéficient d'une disponibilité constante des composants, de délais de livraison transparents et de capacités de production évolutives qui évoluent en fonction de la demande du marché.
Pourquoi nous choisir
La sélection du bon fournisseur de composants visuels est une décision cruciale qui a un impact sur les performances de votre produit et sur vos résultats. Nous fournissons plus que du matériel ; nous proposons un partenariat complet conçu pour soutenir vos objectifs d’ingénierie et d’approvisionnement.
- Avantage direct du fabricant : en éliminant les intermédiaires, nous proposons des structures de prix très compétitives sans compromettre les matériaux haut de gamme ou le savoir-faire méticuleux requis pour la micro-optique.
- Support technique dédié : notre équipe technique travaille en collaboration avec vos développeurs, offrant des conseils d'experts sur l'intégration, la gestion thermique et l'interfaçage logiciel pour raccourcir considérablement le cycle de vie de votre développement de produits.
- Expertise éprouvée de l'industrie : Forts de plusieurs années d'expérience spécialisée dans la technologie d'imagerie endoscopique, nous possédons une compréhension approfondie des défis uniques rencontrés dans le diagnostic des microcavités, garantissant que nos produits sont conçus pour résoudre les goulots d'étranglement opérationnels réels.
Foire aux questions (FAQ)
Pour aider vos équipes d'ingénierie et d'approvisionnement dans leur processus d'évaluation, nous avons compilé des réponses techniques détaillées aux demandes les plus courantes concernant ce module de caméra pour endoscope.
- 1. L'interface Micro USB-5P du module prend-elle en charge le remplacement à chaud et quelle est sa durabilité ?
Oui, l'interface Micro USB-5P du module est conçue pour répondre à des normes industrielles rigoureuses et prend entièrement en charge les opérations de remplacement à chaud. Le cycle d'insertion et de retrait du connecteur est conforme aux spécifications industrielles USB officielles, garantissant une fiabilité à long terme et maintenant une connexion de données sécurisée même dans des scénarios d'application nécessitant des branchements et débranchements fréquents.
- 2. Quels facteurs contribuent à la variation des prix entre les différents modules d’endoscope sur le marché ?
Les différences de prix dépendent principalement de la qualité des composants de base et de la conformité réglementaire. Les facteurs clés incluent la marque et le niveau du capteur d'image (par exemple, la série SONY IMX haut de gamme par rapport aux capteurs domestiques standard), la complexité des groupes de lentilles optiques (les lentilles en verre asphériques coûtent plus cher que le plastique standard) et la présence de certifications médicales spécialisées (telles que les approbations de la FDA, qui nécessitent un processus de validation rigoureux de 2 à 3 ans).
- 3. Quel niveau de détail ce module de caméra endoscopique peut-il réellement capturer ?
Ce module est conçu pour capturer des images haute définition en temps réel de structures internes extrêmement étroites. Dans les environnements industriels, il met clairement en évidence les micro-usures, les fractures capillaires, la corrosion ou les blocages dans les machines et la plomberie qui sont invisibles à l'œil nu. Pour les applications de laboratoire ou de recherche, la source de lumière LED intégrée et l'objectif macro offrent une vue lumineuse et agrandie de spécimens miniatures ou de cavités internes, permettant une surveillance et une analyse précises en temps réel des anomalies structurelles.
- 4. Concernant la clarté de l'image : peut-il faire la mise au point à une distance ultra-rapprochée de 5 mm et affichera-t-il des rayures infimes ?
Absolument. Le module est spécifiquement calibré avec une profondeur de champ allant de 5 mm à 50 mm, avec une clarté maximale commençant à une distance de travail minimale de seulement 5 mm. À cette portée ultra rapprochée, combinée au champ de vision ultra large de 120°, un seul cadre capture une zone de 10 mm de diamètre. La densité de pixels du capteur 1/18 de pouce est optimisée pour ce scénario précis, ce qui le rend très efficace pour identifier clairement les défauts de surface infimes, les rayures microscopiques, les bavures et les particules étrangères.
- 5. Dans quelle mesure la compatibilité de l'interface avec les plates-formes intégrées ou les appareils mobiles est-elle transparente ?
L’intégration est hautement rationalisée. Le module utilise une interface USB 2.0 standard et prend en charge le protocole universel UVC. Pour les plates-formes embarquées (telles que Raspberry Pi ou Jetson Nano) et les systèmes d'exploitation grand public (Windows, Linux, Android), il offre une véritable fonctionnalité plug-and-play, ne nécessitant aucun développement de pilote supplémentaire. La connexion à un appareil mobile nécessite simplement un câble adaptateur OTG, à condition que l'appareil hôte prenne en charge les caméras UVC externes. Les définitions de broches standardisées (VBUS, D+, D-, GND) facilitent le câblage personnalisé pour les ingénieurs matériels.
