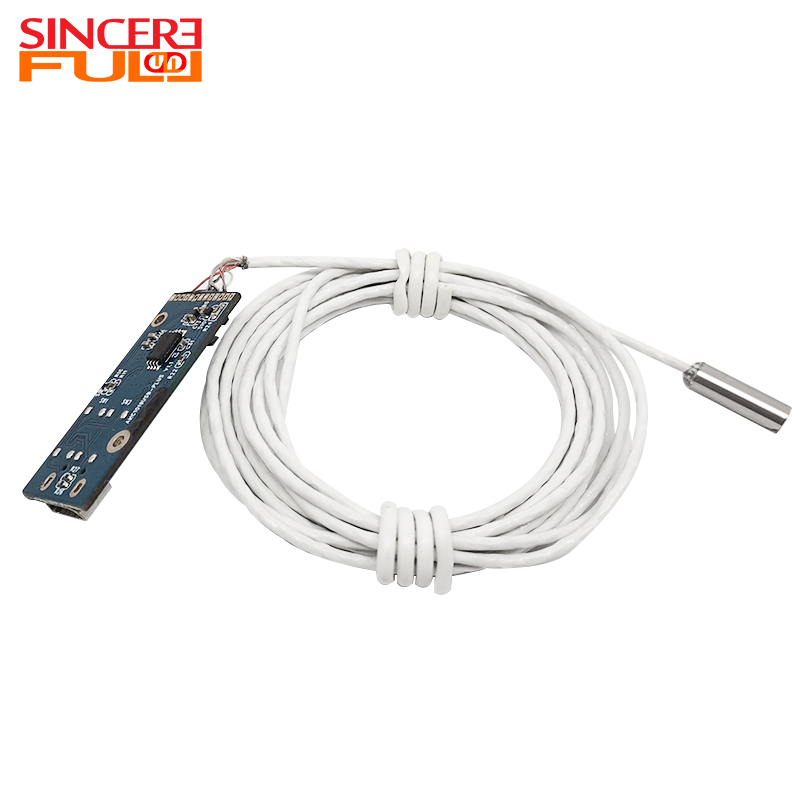

3,9-mm-USB-Sensor OH01A10 Separates Endoskop-Kameramodul mit LED

Dieses separate 3,9-mm-Ultraminiatur-Endoskopkameramodul basiert auf dem CMOS-Bildsensor OH01A10 von OmniVision und ist auf hochpräzise Bildgebung in verschiedenen komplexen Szenarien zugeschnitten. Mit 1 MP effektiven Pixeln und einer Auflösung von 1280 x 800 liefert es eine stabile hochauflösende Videoausgabe mit 720 P bei 60 Bildern pro Sekunde ohne Bewegungsunschärfe und unterstützt die Dual-Ausgabeformate YUV (unkomprimiert) und MJPEG (komprimiert) zur flexiblen Anpassung an unterschiedliche Bandbreiten- und Speicheranforderungen. Der Sensor verfügt über ein optisches 1/11-Zoll-Format und winzige Pixel von 1,116 μm x 1,116 μm, kombiniert mit der fortschrittlichen PureCel®Plus-S-Technologie, die die Lichtempfindlichkeit und das Signal-Rausch-Verhältnis (SNR) deutlich verbessert und selbst in Umgebungen mit wenig Licht eine klare Bildgebung ermöglicht. Das Modul verfügt über eine innovative, getrennte Struktur und wird über Drahtbonden präzise mit der DSP-Karte verbunden. Eine Mini-USB-5P-Schnittstelle ermöglicht die Datenübertragung mit USB2.0-Geschwindigkeit. Es ist vollständig mit dem UVC-Protokoll kompatibel und bietet nahtlose Plug-and-Play-Funktionalität auf gängigen Betriebssystemen wie Windows, Mac OS und Linux, sodass keine komplexe Treiberinstallation erforderlich ist. Der Linsenteil mit einem Durchmesser von nur 3,9 mm ist in ein verstärktes Stahlgehäuse integriert und erreicht die Schutzart IP67 gegen Staub und Wasser, um feuchten, staubigen und tropfenanfälligen Umgebungen standzuhalten. Ausgestattet mit einem Objektiv mit einer Brennweite von 1,08 mm deckt es einen Fokusbereich von 10–80 mm ab, gepaart mit einer F4-Blende und einem präzisen Sichtfeld von D85°×H70°×V40°, während die TV-Verzerrung für eine genaue Bildwiedergabe auf unter -10 % kontrolliert wird. Zusätzlich sind an der Vorderseite 4 weiße LED-Leuchten der Spezifikation 0402 integriert, die für eine gleichmäßige und ausreichende Zusatzbeleuchtung bei Dunkelfeldaufnahmen sorgen. Das im SMT- und AA-Verfahren (Active Alignment) hergestellte Modul hat internationale Zertifizierungen wie CE, FCC, RoHS und Reach bestanden und gewährleistet so zuverlässige Qualität und sichere Nutzung.

Produktvorteil ◢

1. Klare und gleichmäßige Bildqualität: Durch die Integration eines 1-MP-Sensors mit der PureCel®Plus-S-Technologie werden hervorragende Bildklarheit, Farbwiedergabe und geringes Rauschen in einem Mikro-Formfaktor erreicht. Es unterstützt 720P@60fps hochauflösende, flüssige Videoausgabe ohne Bewegungsunschärfe.

2. Getrennte Ultraminiatur-Struktur: Das Design des 3,9 mm ultradünnen Linsenmoduls, das von der DSP-Platine getrennt ist, spart erheblich Platz. Es lässt sich problemlos in das Innere verschiedener schmaler oder geschlossener Geräte integrieren und bietet so eine beispiellose Flexibilität für Industriedesign und medizinische Geräte.

3. Plug-and-Play-Funktionalität: Streng konform mit dem UVC-Protokoll, kompatibel mit gängigen Betriebssystemen wie Windows, macOS und Linux. Sobald es an einen Computer angeschlossen ist, wird es sofort als Standardkameragerät erkannt, was den Entwicklungsprozess und die Integrationsschwierigkeiten erheblich vereinfacht.

4. Zuverlässige und langlebige Qualität: Die Schutzart IP67 des Objektivs ermöglicht es ihm, rauen Umgebungen wie Feuchtigkeit und Flüssigkeitstropfen standzuhalten. Das integrierte Stahlgehäuse sorgt zusammen mit den SMT+AA-Fertigungsprozessen für strukturelle Stabilität und Bildkonsistenz des Moduls bei Vibration und Langzeitgebrauch.

5. Integrierte Beleuchtungslösung: 4 Mikro-LED-Zusatzleuchten sind direkt am vorderen Ende des Moduls integriert und lösen das Beleuchtungsproblem von Mikrokameras in Dunkelfeldumgebungen. Es ist kein zusätzliches optisches Pfaddesign erforderlich, wodurch die Gesamtstruktur vereinfacht wird.

Technische Parameter ◢

Produktanwendung ◢

FAQ◢

1. Mit welchen Geräten ist dieses Modul kompatibel?

Es unterstützt die Verbindung mit Computern (Windows/Mac OS/Linux) mit USB-Anschlüssen, Laptops und einigen Tablets, die mit USB-Geräten kompatibel sind, und realisiert so Plug-and-Play-Funktionalität.

2. Wie hoch ist die Staub- und Wasserbeständigkeit des Moduls?

Es unterstützt die Staub- und Wasserbeständigkeit IP67 und kann in feuchten und staubigen Umgebungen eingesetzt werden, um sich an die Erkennungsanforderungen komplexer Szenarien anzupassen.

3. Welche Videoausgabeformate werden unterstützt?

Das Modul unterstützt sowohl die Videoausgabeformate YUV (unkomprimiert) als auch MJPEG (komprimiert), sodass Benutzer je nach Bildqualität und Bandbreitenanforderungen eine Auswahl treffen können.

4. Was sind die Hauptanwendungsgebiete?

Es wird hauptsächlich in Bereichen mit strengen Größenanforderungen eingesetzt, wie etwa bei medizinischen Endoskopen, der industriellen Pipeline-Inspektion und verschiedenen eingebetteten Bildverarbeitungssystemen, die Mikrokameras erfordern.

5. Wie wirkt sich das separate Design auf die Systemintegration aus?

Die drahtgebundene separate Architektur ermöglicht eine flexible Positionierung des DSP-Boards weg von der distalen Spitze, reduziert den Durchmesser des distalen Endes und ermöglicht individuelle ergonomische Designs für Einführschläuche und Katheterintegration.
