3,9-mm-USB-Sensor GC030A Endoskop-Kameramodul mit Stahlgehäuse

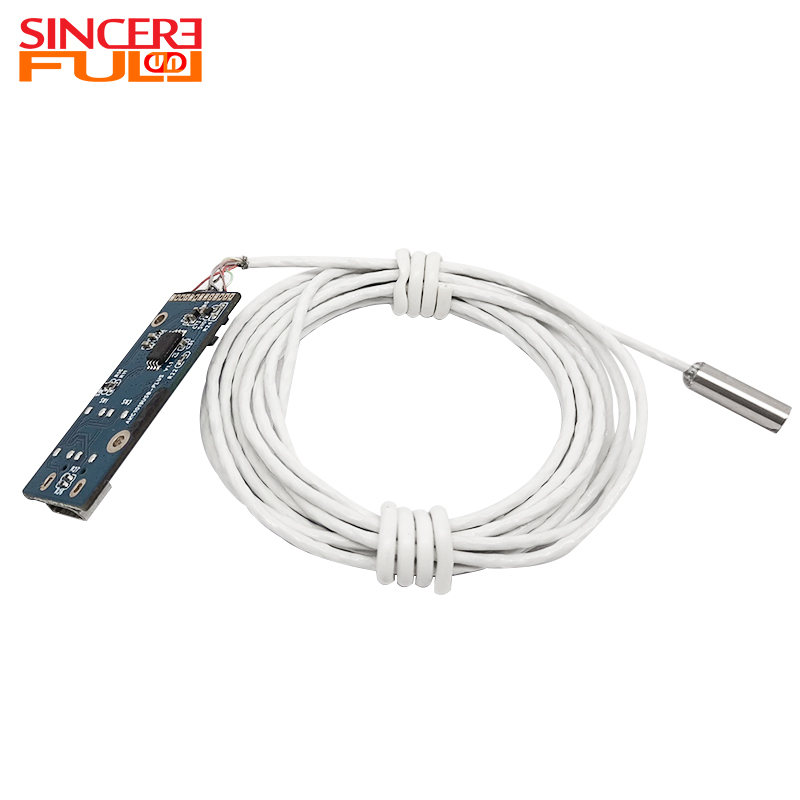

Dies ist das 3,9-mm-USB-Sensor-Endoskopkameramodul GC030A mit Stahlgehäuse, eine visuelle Bildgebungslösung in Industriequalität, die hohe Leistung, kompakte Größe und hohe Haltbarkeit vereint und fortschrittliche Hardwarekonfiguration und strenge Herstellungsstandards kombiniert. Das Modul ist mit dem Goke GC030A CMOS-Farbbildsensor mit 0,3 MP Pixel, einer Sensorgröße von 1/10 Zoll und einer Pixelgröße von 3 μm3 μm ausgestattet, was eine hervorragende Lichterkennungsleistung gewährleistet. Es unterstützt die stabile Ausgabe von Bildern mit einer Auflösung von 640480@30fps und Ausgabeformaten, die mit den dualen YUV/MJPEG-Modi kompatibel sind, um den Übertragungs- und Verarbeitungsanforderungen in verschiedenen Szenarien gerecht zu werden. Das Modul ist mit einem 1,074-mm-Kurzfokusobjektiv mit einem Blendenwert von 3,58, einem 90° weiten Sichtfeld und einer TV-Verzerrungsrate von weniger als -5,5 % ausgestattet, was eine verzerrungsarme Bildgebung aus allen Winkeln ermöglicht; Der präzise Fokussierbereich beträgt 20–80 mm, wodurch die Zieldetails innerhalb dieses Bereichs deutlich dargestellt werden können. Das Modul verfügt über ein geteiltes Design, wird über Drahtbonden mit der DSP-Karte verbunden und realisiert die Datenausgabe über eine Mini-USB-5P-Schnittstelle. Es unterstützt die USB2.0-Übertragungsrate und das UVC-Protokoll und ist ohne komplexe zusätzliche Treiber nahtlos mit gängigen Betriebssystemen wie Windows, Mac OS und Linux kompatibel. Das Objektiv hat einen Durchmesser von 3,9 ± 0,1 mm und eine integrierte Schutzstruktur aus Stahlgehäuse, die die Staub- und Wasserdichtigkeitsklasse IP67 erreicht und sich an raue Arbeitsumgebungen anpassen lässt; Das Produkt wird im SMT- und AA-Verfahren hergestellt, um Parametergenauigkeit und -konsistenz sicherzustellen. Es hat mehrere internationale Tests und Zertifizierungen bestanden, darunter CE, FCC, RoHS und Reach, und erfüllt damit die globalen Marktzugangsanforderungen.

Produktvorteil ◢

1. Anpassungsfähigkeit an die Bildgebung mit breitem Spektrum: Die F3,58-Blende hält eine Verschlusszeit von 1/30 Sekunde in Hohlräumen mit wenig Licht aufrecht, um Bewegungsunschärfe zu vermeiden; Der Brennweitenbereich von 20–80 mm deckt alles ab, vom Makrooberflächenscreening bis hin zur Tiefengewebebeobachtung, wodurch die intraoperative Fokussierungsfrequenz reduziert wird.

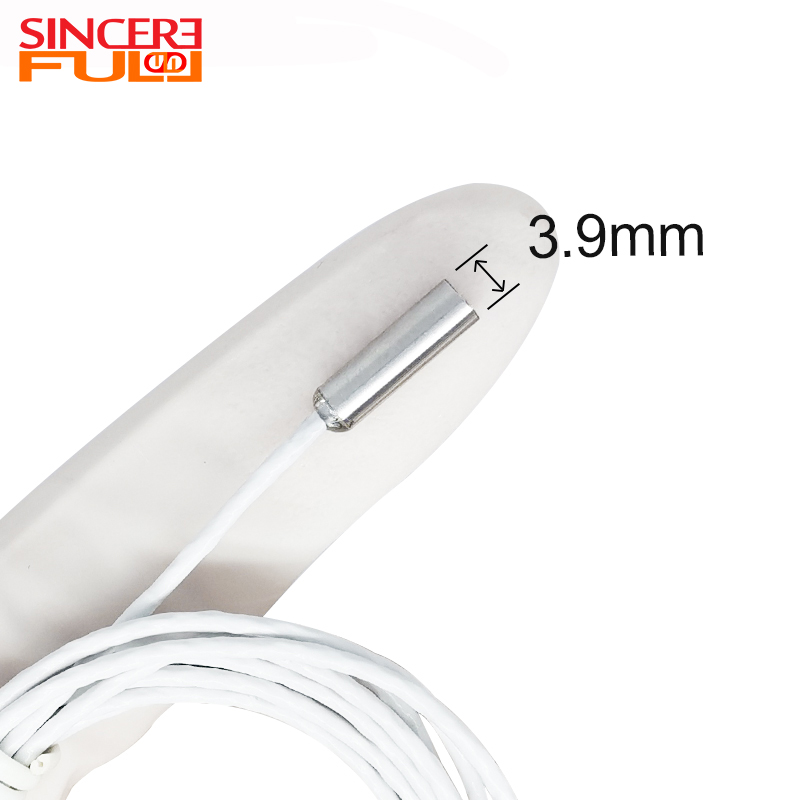

2. Miniaturisiertes Integrationsdesign: Der Außendurchmesser von 3,9 mm passt auf standardmäßige 5-mm-Instrumentenkanäle und lässt ausreichend Platz für Bronchoskope, Ureteroskope usw.; Die hintere Brennweite des Objektivs von 1,074 mm verkürzt die Gesamtlänge des Moduls und sorgt so für eine bessere Gewichtsverteilung am Griffende.

3. Plug-and-Play-Kompatibilität: Entspricht dem USB-Videoklasse-1.5-Standard und kann DirectShow/AVFoundation-Frameworks aufrufen, ohne ein dediziertes SDK zu installieren, wodurch die Zertifizierungszyklen für Software für medizinische Geräte verkürzt werden.

Produktvorteil ◢

1. Inspektion von Industriemaschinen: Geeignet zur Defekterkennung von Motorlagern, Getriebeinnenräumen, Lücken bei der Montage von Präzisionsinstrumenten und Komponenten von Hydrauliksystemen.

2. Wartung von Rohrleitungen: Zur visuellen Inspektion von internen Verstopfungen, Korrosion und Rissen in Leitungswasserleitungen, Industrieflüssigkeitsleitungen, Gasleitungen und Abflussrohren mit kleinem Durchmesser.

3. Medizinische Endoskopie: Anpassbar an kleine Diagnosegeräte in Bereichen wie HNO und Urologie und unterstützt Ärzte bei der genauen Beobachtung des inneren Gewebes.

4. Kfz-Diagnose: Kann Fehler in Motorzylindern, internen Ölkreisläufen von Getrieben, Fahrgestellanschlüssen und Kraftstoffeinspritzdüsen erkennen.

5. Tests in der Luft- und Raumfahrt: Anwendbar auf die Inspektion von Rotorblättern von Flugzeugtriebwerken, Schnittstellen von Raumfahrzeugpipelines und die Montage präziser Avionikkomponenten.

6. Wartung elektronischer Geräte: Hilft bei der Lokalisierung von Fehlerstellen in Mobiltelefon-Motherboards, Computer-Host-Innenräumen, Drohnen-Kernkomponenten und Kameramodulen.

7. Zivil- und Haushaltswartung: Wird für die Wartung und Inspektion von Verdampfern von Klimaanlagen, Trommellagern von Waschmaschinen und internen Strukturen kleiner Haushaltsgeräte verwendet.

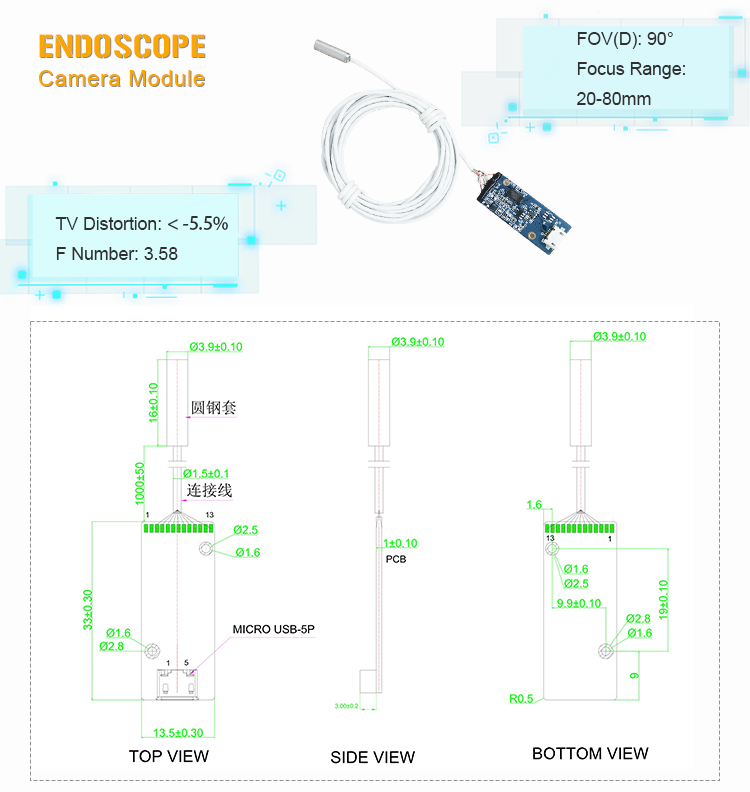

Technische Parameter ◢

Produktname	3,9-mm-Endoskop-Kameramodul
Grundtoleranz	±0,1 mm
DSP	USB2.0
Sensor	GC030A
Fokussierbereich	20-80mm
Brennweite	1,074 mm
F-Nummer	3.58
Sichtfeld (D)	90°
TV-Verzerrung	<-5,5 %
Stecker	Mini-USB-5P

FAQ◢

1. An welche Geräte kann dieses Modul angeschlossen werden?

Dieses Modul kann über die USB-Schnittstelle an die meisten Computer (einschließlich Windows-, Mac OS- und Linux-Systeme), Laptops und einige Tablets angeschlossen werden, die USB-Geräte unterstützen. Sofern das Gerät über eine USB-Schnittstelle verfügt und externe Geräte erkennen kann, kann dieses Modul verwendet werden.

2. Erhöht das getrennte Design das Ausfallrisiko?

Nein. Drahtbondverbindungen verwenden flexible Flachkabel in medizinischer Qualität, die strenge Biegetests bestanden haben. Das getrennte Design erleichtert tatsächlich die Reparatur und den Austausch, ohne dass die gesamte Einheit verschrottet werden muss.

3. Wie wasserdicht ist das Modul?

Der vordere Linsenbereich des Moduls verfügt über die Schutzart IP67 für Staub- und Wasserbeständigkeit, was bedeutet, dass es für kurze Zeit ohne Schaden in bis zu 1 Meter tiefes Wasser getaucht werden kann.

4. Kann es mit einem 5-mm-Gehäuse individuell angepasst werden?

Ein Anpassungsservice ist verfügbar. Der Flanschabstand muss neu kalibriert werden, um sicherzustellen, dass die Fokussierungsgenauigkeit von 20–80 mm erhalten bleibt.
