Productoverzicht
Als vooraanstaande fabrikant en leverancier van componenten voor precisiebeeldvorming presenteren wij de 3,9 mm ultraminiatuur-endoscoopcameramodule met printplaat. Deze microvisuele oplossing is ontworpen voor naadloze hardware-integratie en stelt ontwikkelaars en fabrikanten van apparatuur in staat om ernstige ruimtebeperkingen te overwinnen en tegelijkertijd high-definition diagnostiek te leveren.

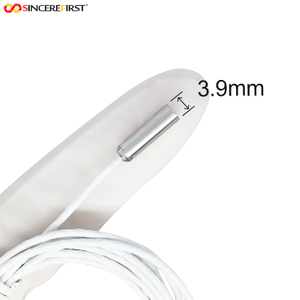

- Ultracompacte roestvrijstalen sonde met een diameter van 3,9 mm, ontworpen voor ontoegankelijke microruimtes.
- Gestandaardiseerde PCB-indeling met een directe USB 2.0-interface voor gestroomlijnde montage.
- Drivervrije UVC-protocolcompatibiliteit voor snelle systeemimplementatie op meerdere platforms.
- Geoptimaliseerd voor veeleisende toepassingen in industriële inspectie, autodiagnostiek en productie van precisieapparatuur.
Productbeschrijving
De 3,9 mm ultraminiatuur USB 2.0-endoscoopcameramodule vertegenwoordigt een paradigmaverschuiving in microvisuele techniek, zorgvuldig ontworpen om de meest beperkende omgevingen te verlichten en vast te leggen. De ultraslanke sonde met een diameter van 3,9 mm is gehuisvest in een robuuste, koel aanvoelende roestvrijstalen behuizing en glijdt moeiteloos door smalle pijpleidingen, microporiën en ingewikkelde mechanische holtes die conventionele beeldapparatuur volledig overbodig maken. De tactiele kwaliteit van de gestandaardiseerde printplaat weerspiegelt uitzonderlijk industrieel vakmanschap, met een zeer nauwkeurige lay-out die hardware-ingenieurs naadloos kunnen integreren in host-moederborden zonder de last van complexe adapterconfiguraties.
Naast de fysieke elegantie transformeert deze beeldvormingsmodule de operationele efficiëntie voor apparatuurontwikkelaars fundamenteel. Door gebruik te maken van een standaard USB-interface, wordt stabiele stroom verbruikt en worden hifi-gegevens rechtstreeks via bestaande poorten verzonden, waardoor de interne hardware-rommel drastisch wordt verminderd en de ontwikkelingscycli worden versneld. De visuele output is helder en compromisloos en kan de fijnste oppervlaktetexturen, minuscule krasjes en microscopische afwijkingen met absolute helderheid vastleggen. Of het nu wordt ingezet bij veeleisende industriële inspecties, nauwkeurige autodiagnostiek of delicate laboratoriumobservaties, deze miniatuur visuele component stelt fabrikanten van apparatuur in staat hun diagnostische mogelijkheden te verbeteren, waardoor betrouwbare prestaties worden gegarandeerd en de time-to-market voor geavanceerde inspectiesystemen wordt versneld.
Productspecificaties
| Parameterspecificatiedetails |
|
| Productnaam |
3,9 mm VGA-sensor endoscoopcameramodule |
| Beeldsensor |
VGA-sensor (1/18 inch CMOS) |
| Modulegrootte |
3,9 mm diameter (± 0,10 mm) |
| F Nee. |
3.58 |
| gezichtsveld(D) |
90° (geïntegreerde 120° ultragroothoeklens) |
| TV-vervorming |
< -5,5% |
| Uitvoerinterface |
USB 2.0 (Micro USB-5P, ondersteunt hot-swapping) |
| Theorie |
CMOS-beeldvorming |
| Focusbereik |
20–80 mm (velddiepte: 5–50 mm, minimale werkafstand: 5 mm) |
| Uitvoerformaat |
YUV & MJPG (uitvoer in twee formaten, software omschakelbaar) |
| Verlichting |
4 witte LED's met hoge helderheid (helder beeld bij 0 lux) |
| Waterdichte beoordeling |
IP67 (stof- en waterbestendigheid) |
| Bedrijfstemperatuur |
-20°C tot 70°C (stabiele beeldkwaliteit tussen 0°C en 50°C) |
| Protocol |
USB-videoklasse (UVC), Plug-and-Play |
| Ondersteund besturingssysteem |
Windows, macOS, Linux, Android |
| Shell-materiaal |
Stalen schaal |
| PCB-substraat |
Industriestandaard afmetingen en lay-out |
Belangrijkste kenmerken en hoogtepunten
Deze cameramodule is ontworpen om compromisloze prestaties te leveren in de meest veeleisende integratiescenario's en combineert optische precisie met robuuste digitale veelzijdigheid. Het is specifiek ontworpen om veelvoorkomende technische knelpunten te verlichten en biedt een betrouwbare, gebruiksklare visuele oplossing die de kernwaarde van uw uiteindelijke apparatuur vergroot.
- Uitvoerflexibiliteit in twee formaten: De module ondersteunt zowel YUV- als MJPEG-formaten en stelt software-ingenieurs in staat dynamisch te schakelen tussen ongecomprimeerde gegevens voor nauwgezette analyse of gecomprimeerde streams voor vloeiendere framesnelheden, waardoor dubbele functionaliteit wordt bereikt vanuit een enkele hardwarecomponent.
- Superieure vervormingsbeheersing: met een tv-vervormingspercentage dat zorgvuldig is gekalibreerd op < -5,5%, blijft de beelduitvoer structureel betrouwbaar. Dit zorgt ervoor dat bij het inspecteren van precisie-instrumenten of micromechanische onderdelen de visuele gegevens geometrisch nauwkeurig blijven, waardoor een verkeerde diagnose van interne fouten wordt voorkomen.
- Geoptimaliseerd thermisch beheer: De zorgvuldig geselecteerde CMOS-sensor en efficiënte PCB-indeling zorgen voor minimale warmteontwikkeling tijdens langdurig gebruik. Deze thermische stabiliteit is van cruciaal belang wanneer de sonde in gevoelige omgevingen wordt geplaatst, waardoor zowel de cameramodule als de geïnspecteerde holte worden beschermd.
Ultraminiatuurontwerp voor beperkte ruimtes
Het bepalende kenmerk van deze beeldcomponent is de extreme miniaturisatie ervan. Het bereiken van een precieze diameter van 3,9 mm vereist geavanceerde productietechnieken en nauwgezette selectie van componenten, wat resulteert in een sonde die de toegankelijkheid in visuele diagnostiek opnieuw definieert.
- Microporiepenetratie: Dankzij het profiel van 3,9 mm kan de camera moeiteloos navigeren door buizen met een ultrakleine diameter, dunne waterleidingen en complexe motordoorgangen die volledig ontoegankelijk zijn voor standaard inspectiecamera's.
- Behuizing van chirurgische kwaliteit: De lens en sensor zijn ingekapseld in een duurzame stalen schaal en worden tijdens het inbrengen beschermd tegen fysieke slijtage, waardoor ze zeer geschikt zijn voor integratie in medische katheters, microrobots en interne oortelefoonbehuizingen.
- Niet-destructief testen (NDT): Door gebruik te maken van een dergelijke compacte sonde kunnen technici en geautomatiseerde systemen uitgebreide interne caviteitsonderzoeken uitvoeren zonder de noodzaak van kostbare en tijdrovende demontage van componenten.
Macro-optische prestaties voor precisiediagnostiek
Visuele helderheid op microscopische afstanden is van cruciaal belang voor nauwkeurige defectherkenning. Deze module is optisch specifiek afgestemd op omgevingen in de buurt, zodat elke pixel zich vertaalt in bruikbare diagnostische gegevens voor de eindgebruiker.
- Ultra-close focusmogelijkheid: Met een scherptediepte variërend van 5 mm tot 50 mm en een minimale werkafstand van slechts 5 mm legt de lens ingewikkelde oppervlaktetexturen vast met opvallende scherpte.
- Uitgebreid gezichtsveld: De geïntegreerde 120° ultragroothoeklens (die een diagonaal gezichtsveld van 90° oplevert) zorgt ervoor dat een enkel beeld een cirkelvormig gebied met een diameter van ongeveer 10 mm kan bestrijken, zelfs op de kortste werkafstand, waardoor de inspectie-efficiëntie wordt gemaximaliseerd.
- Markering van defecten: De 1/18 inch VGA CMOS-sensor is geoptimaliseerd voor macroscenario's en biedt voldoende resolutie en pixeldichtheid om de kleinste details, zoals microkrasjes, metaalbramen en vreemde deeltjes, duidelijk te identificeren.
Aanpassingsvermogen aan de omgeving en geavanceerde verlichting
Industriële en veldtoepassingen bieden zelden ideale bedrijfsomstandigheden. Deze cameramodule is versterkt om zware elementen te weerstaan, waardoor een continue, betrouwbare werking wordt gegarandeerd, ongeacht externe omgevingsfactoren.
- Zero-Lux-beeldvorming: besloten holtes zijn inherent verstoken van omgevingslicht. De module is uitgerust met 4 witte LED's met hoge helderheid die nauwkeurig zijn gekalibreerd om het directe inspectiegebied te verlichten, waardoor een heldere, ruisvrije beeldopname wordt gegarandeerd, zelfs in totale duisternis (0 lux).
- IP67-bescherming tegen binnendringing: De met staal omhulde sondekop heeft een IP67-classificatie en biedt volledige bescherming tegen het binnendringen van stof en maakt onderdompeling in water en niet-corrosieve vloeistoffen mogelijk, essentieel voor loodgieterswerk, pijpleidingen en industriële inspecties met veel vloeistoffen.
- Brede temperatuurtolerantie: De module is ontworpen voor thermische veerkracht en werkt betrouwbaar in een ruw omgevingstemperatuurbereik van -20°C tot 70°C, waarbij de beeldkwaliteit perfect stabiel blijft tussen 0°C en 50°C, waardoor hij ideaal is voor gebruik buitenshuis en actieve machine-inspectie.
Compatibiliteit tussen platforms en plug-and-play-bediening
Software-integratie is vaak de meest resource-intensieve fase van productontwikkeling. Deze module elimineert softwarefrictie door te voldoen aan universele videostandaarden, waardoor de tijd die nodig is voor het opsporen van fouten in het systeem en de implementatie ervan drastisch wordt verkort.
- Universeel UVC-protocol: De module voldoet aan de USB Video Class (UVC)-standaard en wordt door het hostsysteem automatisch geïdentificeerd als een native camera-apparaat, waardoor de noodzaak van handmatige installatie van stuurprogramma's of eigen softwareontwikkeling volledig wordt omzeild.
- Brede OS-ondersteuning: Het biedt naadloze, kant-en-klare compatibiliteit met alle gangbare besturingssystemen, waaronder Windows, macOS, Linux en Android, waardoor uw eindproduct met vrijwel elk eindapparaat kan worden gekoppeld.
- Embedded System Friendly: Voor ontwikkelaars die autonome inspectierobots of slimme medische apparaten bouwen, maakt de module rechtstreeks verbinding met embedded platforms zoals Raspberry Pi en Jetson Nano, wat snelle prototyping en edge-computing-integratie mogelijk maakt.
Hardware-integratie en ontwikkelingsgemak
Zoals geïllustreerd in de bovenstaande technische schema's, is de module ontworpen met de hardware-integrator in gedachten. Elke dimensie en interfacekeuze is geoptimaliseerd om de benodigde ruimte op het hostmoederbord te verminderen en het fysieke verbindingsproces te vereenvoudigen.
- Gestandaardiseerd PCB-substraat: De PCB maakt gebruik van industriestandaardafmetingen (33 mm x 13,5 mm) en lay-outpraktijken. Dankzij deze voorspelbaarheid kunnen hardware-ingenieurs vol vertrouwen ruimte reserveren tijdens de beginfase van het ontwerp van hostapparaten, waardoor het risico van structurele wijzigingen in een laat stadium wordt verkleind.
- Industriële Micro USB-5P-interface: De opname van een standaard Micro USB-5P-connector ondersteunt geïntegreerde 5V-voeding en datatransmissie via gestandaardiseerde pindefinities (VBUS, D+, D-, GND).
- Hot-swapping-mogelijkheden: De interface is gebouwd om intensief gebruik te doorstaan en ondersteunt hot-swapping-bewerkingen. De duurzaamheid van de inbreng- en verwijderingscyclus voldoet strikt aan de industriële USB-normen, waardoor gemakkelijk kan worden voldaan aan de eisen van frequente componentwisselingen in modulaire apparatuurontwerpen.
Veelzijdige industriële toepassingen
De combinatie van een microsonde, robuuste omgevingsbescherming en hifi-beeldvorming maakt deze module tot een ongelooflijk veelzijdig onderdeel. Het dient als visuele kern voor een breed scala aan gespecialiseerde diagnose- en inspectieapparatuur in meerdere sectoren.
- Industriële micropijpinspectie: Zeer effectief voor het beoordelen van de interne integriteit van infrastructuur met ultrakleine diameter, inclusief dunne waterleidingen, pneumatische luchtleidingen en hydraulische olieleidingen, waarbij slijtage, corrosie of verstoppingen worden benadrukt.
- Precisie-instrumenten en elektronica: Stelt kwaliteitscontroleteams in staat niet-destructieve interne holteonderzoeken uit te voeren van micromechanische onderdelen, dicht opeengepakte elektronische chips en precisie-instrumenten om fabricagefouten te identificeren.
- Automotive Diagnostics: Vergemakkelijkt het intern bekijken van complexe, besloten voertuigholten, zoals kleine motordoorgangen, precisiebrandstoffittingen en structurele holtes, waardoor onderhoudsprocedures worden gestroomlijnd.
- Laboratorium- en medisch onderzoek: Toepasbaar voor de niet-invasieve observatie van miniatuurlaboratoriumcomponenten, biologische monsters en fundamentele medische verkenning van microholten waarbij visuele feedback met hoge resolutie van cruciaal belang is.
Industriële kwaliteit en aanpassingsmogelijkheden
Wij begrijpen dat kant-en-klare oplossingen niet altijd voldoen aan de exacte specificaties van gespecialiseerde apparatuur. Ons productieproces is gebouwd op een fundament van industriële kwaliteitscontrole, gecombineerd met de flexibiliteit om zich aan te passen aan uw unieke technische vereisten.
- Rigoureuze kwaliteitsborging: Elke module ondergaat strikte testprotocollen om consistente optische prestaties, thermische stabiliteit en duurzaamheid van de interface te garanderen, en voldoet aan de hoge betrouwbaarheidsnormen die worden verwacht door fabrikanten van industriële en medische apparatuur.
- Flexibele OEM/ODM-aanpassing: Om perfect aan te sluiten bij uw productarchitectuur, bieden wij diepgaande aanpassingsmogelijkheden. Technische teams kunnen aangepaste kabellengtes specificeren, lenshoeken wijzigen of specifieke interfaceaanpassingen aanvragen om ervoor te zorgen dat de module feilloos in uw eigen systemen integreert.
- Stabiele supply chain: Door rechtstreeks samen te werken met een primaire fabrikant profiteren inkoopteams van consistente beschikbaarheid van componenten, transparante doorlooptijden en schaalbare productiecapaciteiten die meegroeien met uw marktvraag.
Waarom voor ons kiezen
Het selecteren van de juiste leverancier van visuele componenten is een cruciale beslissing die van invloed is op de prestaties van uw product en uw bedrijfsresultaten. Wij bieden meer dan alleen hardware; wij leveren een alomvattend partnerschap dat is ontworpen om uw engineering- en inkoopdoelstellingen te ondersteunen.
- Direct fabrikantvoordeel: Door tussenpersonen te elimineren, bieden we zeer concurrerende prijsstructuren zonder concessies te doen aan de hoogwaardige materialen of het nauwgezette vakmanschap dat vereist is voor micro-optica.
- Toegewijde technische ondersteuning: ons technische team werkt samen met uw ontwikkelaars en biedt deskundige begeleiding op het gebied van integratie, thermisch beheer en software-interfacing om de levenscyclus van uw productontwikkeling aanzienlijk te verkorten.
- Bewezen branche-expertise: Met jarenlange gespecialiseerde ervaring in endoscopische beeldvormingstechnologie beschikken we over een diepgaand inzicht in de unieke uitdagingen waarmee we te maken krijgen bij de diagnostiek van microcaviteiten, waardoor we ervoor kunnen zorgen dat onze producten zijn ontworpen om operationele knelpunten in de praktijk op te lossen.
Veelgestelde vragen (FAQ)
Om uw engineering- en inkoopteams te helpen bij hun evaluatieproces, hebben we gedetailleerde technische antwoorden samengesteld op de meest voorkomende vragen over deze endoscoopcameramodule.
- 1. Ondersteunt de Micro USB-5P-interface van de module hot-swapping en wat is de duurzaamheid ervan?
Ja, de Micro USB-5P-interface van de module is ontworpen om te voldoen aan strenge industriële normen en ondersteunt hot-swapping-bewerkingen volledig. De insteek- en verwijderingscyclus van de connector voldoet aan de officiële industriële USB-specificaties, waardoor betrouwbaarheid op de lange termijn wordt gegarandeerd en een veilige gegevensverbinding wordt gehandhaafd, zelfs in toepassingsscenario's waarbij veelvuldig aansluiten en loskoppelen vereist is.
- 2. Welke factoren dragen bij aan de prijsverschillen tussen de verschillende endoscoopmodules op de markt?
Prijsverschillen worden voornamelijk veroorzaakt door de kwaliteit van de kerncomponenten en de naleving van de regelgeving. Belangrijke factoren zijn onder meer het merk en niveau van de beeldsensor (bijvoorbeeld de premium SONY IMX-serie versus standaard huishoudelijke sensoren), de complexiteit van de optische lensgroepen (asferische glazen lenzen hebben een hogere premie dan standaard plastic) en de aanwezigheid van gespecialiseerde medische certificeringen (zoals FDA-goedkeuringen, die een rigoureus validatieproces van twee tot drie jaar vereisen).
- 3. Welk detailniveau kan deze endoscoopcameramodule daadwerkelijk vastleggen?
Deze module is ontworpen om high-definition, real-time beelden vast te leggen van extreem smalle interne structuren. In industriële omgevingen worden microslijtage, haarscheurtjes, corrosie of verstoppingen in machines en leidingen die met het blote oog onzichtbaar zijn, duidelijk zichtbaar. Voor laboratorium- of onderzoekstoepassingen bieden de geïntegreerde LED-lichtbron en macrolens een helder, vergroot beeld van miniatuurmonsters of interne holtes, waardoor nauwkeurige realtime monitoring en analyse van structurele afwijkingen mogelijk is.
- 4. Wat betreft beeldhelderheid: kan het scherpstellen op een ultrakorte afstand van 5 mm, en zal het minieme krasjes vertonen?
Absoluut. De module is specifiek gekalibreerd met een scherptediepte variërend van 5 mm tot 50 mm, waarbij de maximale helderheid begint bij een minimale werkafstand van slechts 5 mm. Op dit ultrakorte bereik, gecombineerd met het ultrabrede gezichtsveld van 120°, legt een enkel frame een gebied met een diameter van 10 mm vast. De pixeldichtheid van de 1/18 inch sensor is geoptimaliseerd voor dit exacte scenario, waardoor deze zeer effectief is voor het duidelijk identificeren van kleine oppervlaktedefecten, microscopisch kleine krasjes, bramen en vreemde deeltjes.
- 5. Hoe naadloos is de interfacecompatibiliteit met embedded platforms of mobiele apparaten?
De integratie is zeer gestroomlijnd. De module maakt gebruik van een standaard USB 2.0-interface en ondersteunt het universele UVC-protocol. Voor embedded platforms (zoals Raspberry Pi of Jetson Nano) en reguliere besturingssystemen (Windows, Linux, Android) biedt het echte plug-and-play-functionaliteit, waarvoor geen extra ontwikkeling van stuurprogramma's nodig is. Voor verbinding met een mobiel apparaat is eenvoudigweg een OTG-adapterkabel nodig, op voorwaarde dat het hostapparaat externe UVC-camera's ondersteunt. De gestandaardiseerde pindefinities (VBUS, D+, D-, GND) maken aangepaste bedrading eenvoudig voor hardware-ingenieurs.
