D1.5mm 0.49MP CMOS 센서 OCHFA10 USB2.0 마이크로 내시경 카메라 모듈

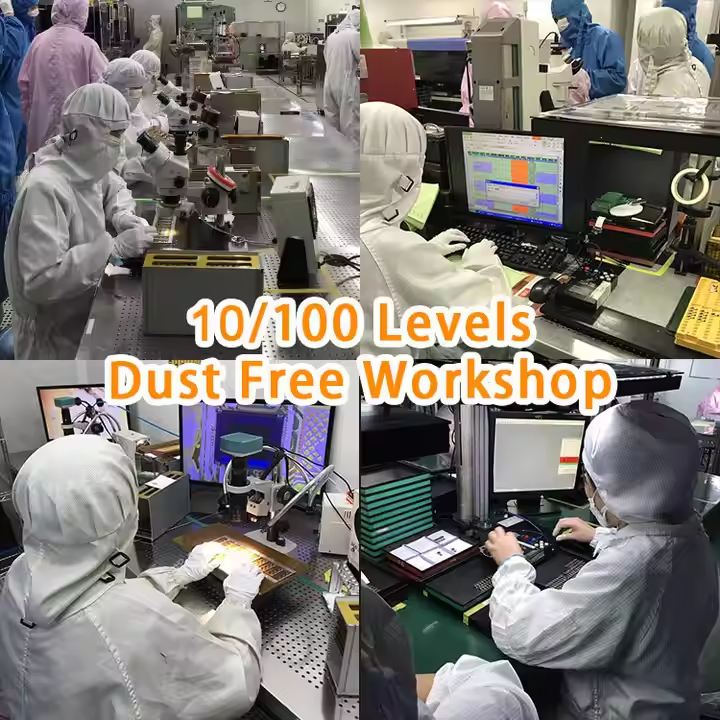

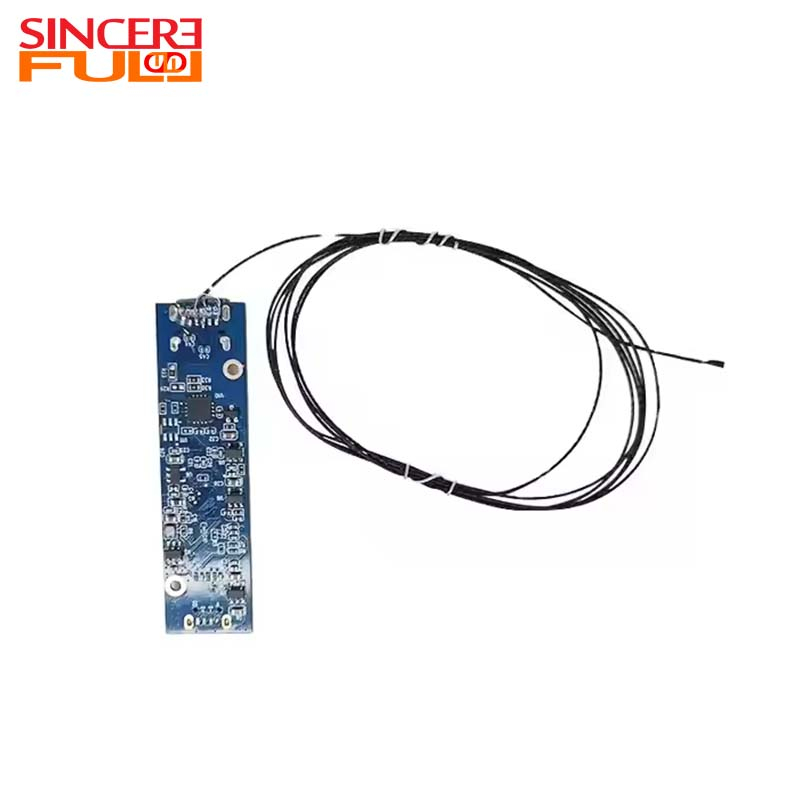

이것은 D1.5mm 0.49MP CMOS 센서 OCHFA10 USB2.0 마이크로 내시경 카메라 모듈로 고정밀 의료 검사 및 산업용 마이크로 스케일 관찰을 위해 특별히 설계되었습니다. 그 핵심에는 PureCel®Plus-S 감지 기술을 통합하여 0.49MP 고화질 이미징을 제공하는 OmniVision OCHFA10 CMOS 이미지 센서가 있습니다. 이 모듈은 와이어 본딩을 통해 DSP 보드에 안정적으로 연결된 별도의 베어 모듈 설계가 특징입니다. 실용적인 USB2.0 Micro 5PIN 인터페이스와 4채널 MIPI 신호 전송 인터페이스를 갖추고 있습니다. UVC 프로토콜을 지원하므로 복잡한 디버깅 없이 주류 장치에 빠르게 적응할 수 있습니다. 하드웨어 사양 측면에서 모듈은 초소형화에 탁월합니다. 전체 직경은 1.5mm에 불과하고 견고한 말단 길이는 3.6mm이며 1/18인치 광학 시스템과 결합되어 공간이 제한된 장비에 쉽게 통합할 수 있습니다. 고정 초점 거리는 0.418mm이고 초점 범위는 5~50mm에 달해 가까운 거리에서 미세한 대상 세부 사항을 정밀하게 캡처할 수 있습니다. F5.0 조리개의 조합 86° 수평 화각과 11% 미만의 왜곡률로 고충실도 이미지 재현으로 넓은 이미징 필드를 제공합니다. 이미징 성능과 관련하여 듀얼 모드 출력을 지원합니다(700×700 해상도에서 최대 60fps, 400×400 해상도에서 90fps). 0.4lux의 초저조도 성능으로 다양한 시나리오에 대한 실시간 관찰 요구를 충족합니다. 또한 YUY 비압축 원시 데이터 스트림 및 MJPEG 압축 형식의 듀얼 모드를 지원합니다. 전기적 및 환경적 적응성 측면에서 이 모듈은 3~5V의 넓은 전압 공급 범위를 지원하고 전력 소비는 82.2mW에 불과하며 작동 온도 상승은 2°C 미만이므로 과열이 장치 성능에 영향을 미치는 것을 효과적으로 방지합니다. 생산 시 모듈은 AA(Active Alignment) 프로세스를 사용하여 클래스 100 클린룸에서 제조됩니다. CE, FCC, RoHS 및 Reach를 포함한 여러 국제 인증을 통과하여 품질과 규정 준수를 모두 보장합니다.

제품 장점 ◢

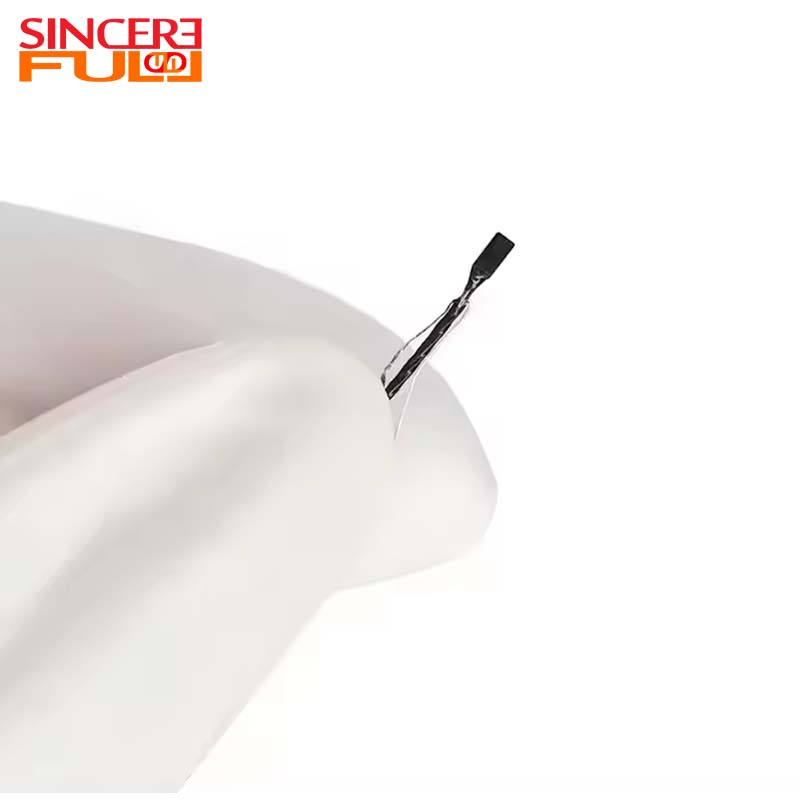

• 소형 침습적 초미세 직경: 극단적인 1.5mm 외경은 침습성 외상을 크게 줄여 좁은 내강 및 정밀 기기 내 관찰에 적합하므로 환자의 불편함과 조직 손상 위험을 최소화합니다.

• 듀얼 모드 데이터 출력: YUY 형식은 완전한 원시 데이터를 보존하여 의료 영상 보관 요구 사항을 충족하는 반면, MJPEG 형식은 전송 효율성을 위해 압축을 강화하여 원격 상담 및 멀티스크린 교육 요구 사항에 적응합니다.

• 플러그 앤 플레이 시스템 통합: 표준 UVC 프로토콜은 전용 드라이버 설치가 필요 없으며 Windows, Linux, macOS 및 Android 시스템을 지원하여 의료 기기 개발 주기를 50% 이상 단축합니다.

• 고급 제조 공정: AA(Active Alignment) 공정은 광축 편차를 ±5μm 이내로 제어하여 전체 필드 이미징 일관성을 보장합니다. SMT(Surface-Mount Technology) 공정을 통해 모듈의 장기간 안정적인 작동이 가능합니다.

내시경 카메라 모듈 적용

1. ENT 검사 장비: 만성 부비동염 및 중이염의 외래 진단을 위해 부비강 내시경 및 검이경에 통합되었습니다.

2. 치과 치료 기구: 치과 내시경 및 근관 현미경에 적합하며 우식 감지 및 근관 치료 시각화를 돕습니다.

3. 비뇨기과 내시경: 방광경 및 요관경(강성/유연성)에 적용되어 방광 종양 검사 및 결석 쇄석술 탐색을 지원합니다.

4. 스포츠 의학 관절경: 무릎 및 어깨 관절경 수술에 사용되며 반월판 복구 및 인대 재건을 위한 정밀한 영상 촬영이 가능합니다.

5. 산업용 비파괴 테스트: 블레이드 균열 및 연소실 탄소 침전물을 검사하기 위해 항공기 엔진 및 가스 터빈 검사 시스템용 내시경에 로드됩니다.

6. 파이프라인 엔지니어링 검사: 파이프라인 부식 및 용접 결함을 식별하기 위해 파이프라인 크롤링 로봇 및 도시 하수구 검사 내시경에 배포됩니다.

7. 과학 연구 및 교육 장비: 생물학적 현미경 및 재료 분석 내시경 시스템에 연결되어 미세 구조 관찰 및 실험 기록을 지원합니다.

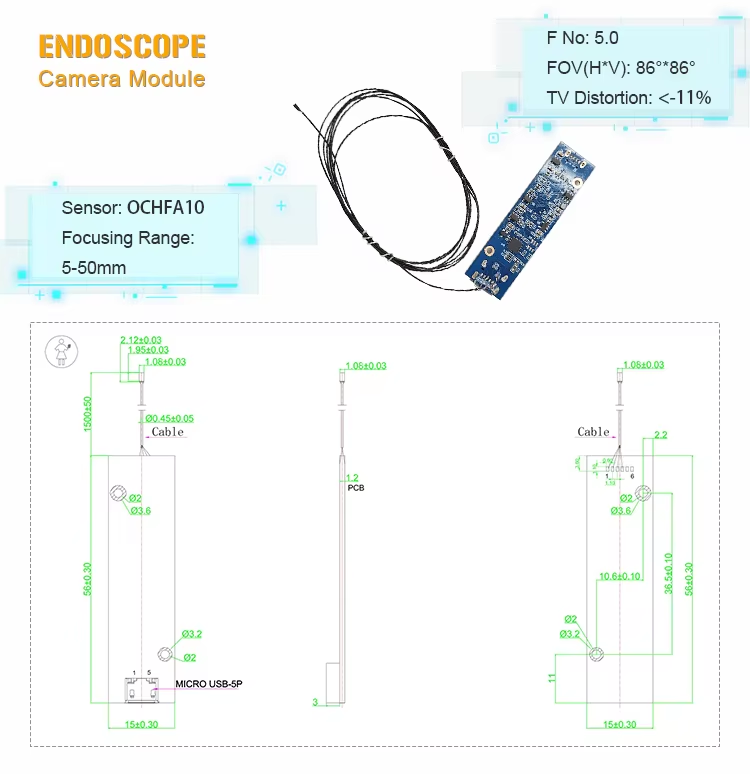

기술적인 매개변수 ◢

제품명	마이크로 내시경 카메라 모듈
이미지 센서	OCHFA10
초점 거리	0.418mm
초점 범위	5~50mm
인터페이스	USB 5핀
아니오	5.0
전원공급장치	3-5V
왜곡	<-11%
FOV	D86°*H86°
특징	OCHFA10 내시경 카메라 모듈

FAQ

1. 이 모듈이 실시간 동적 관찰 요구 사항을 충족할 수 있습니까?

예, 최대 90fps의 듀얼 모드 높은 프레임 속도 출력을 지원하여 실시간 관찰 요구 사항을 충족합니다.

2. 이 카메라 모듈은 어떤 운영 체제를 지원합니까?

이 모듈은 Windows 및 macOS와 같은 PC 운영 체제를 지원하며 유연한 장치 연결을 위해 주류 Android 스마트폰 및 태블릿과도 호환됩니다.

3. 해당 모듈은 어떤 국제 인증을 받았나요?

CE, FCC, RoHS 및 Reach를 포함한 국제 테스트 및 인증을 통과했으며 ISO 10993-5 생체 적합성 표준도 준수합니다.

4. 다양한 에 따라 맞춤화가 가능 합니까?케이블 길이나 렌즈 초점 거리

예, 해당 제품은 일반적으로 OEM/ODM 서비스를 지원합니다. 특정 장비 요구 사항에 맞게 특정 케이블 길이, 다양한 LED 조명 구성 및 렌즈 초점 거리를 맞춤 설정할 수 있습니다.

5. 하드웨어 통합 설계를 위한 제품의 기술 사양은 어떻게 얻을 수 있습니까?

SincereFull에 문의하여 전기적 특성, 인터페이스 정의, 기계적 치수 도면과 같은 중요한 정보가 포함된 세부 사양을 얻을 수 있습니다.
