SF-C50USB-D1.5(ベアモジュール)
誠実第一
|

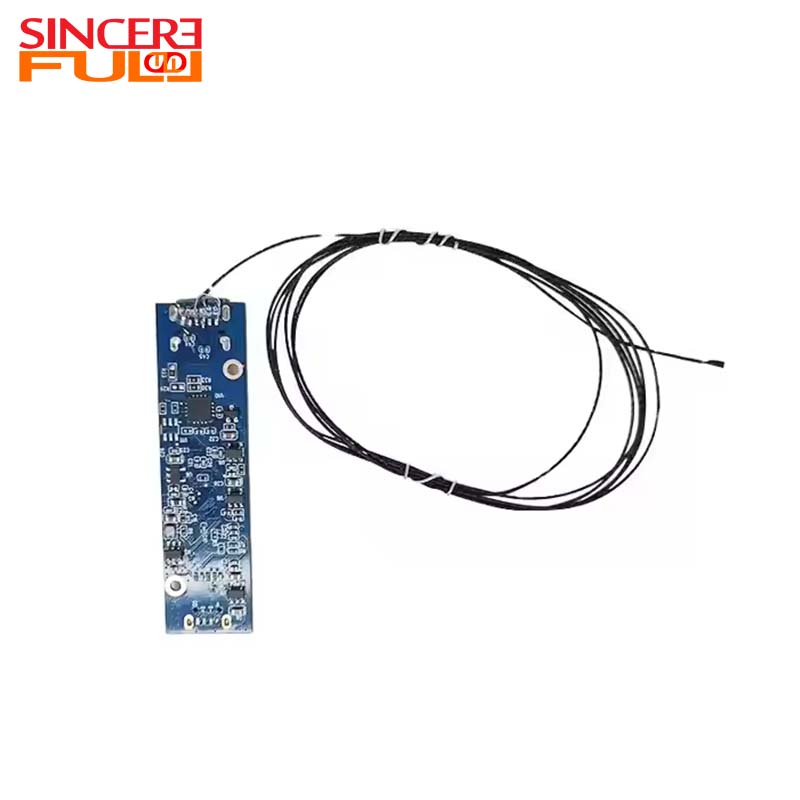

これは、D1.5mm 0.49MP CMOS センサー OCHFA10 USB2.0 マイクロ内視鏡カメラ モジュールで、特に高精度の医療検査や工業用マイクロスケール観察用に設計されています。その中核となるのは OmniVision OCHFA10 CMOS イメージ センサーで、PureCel®Plus-S センシング テクノロジーを組み込んで 0.49MP の高解像度イメージングを実現します。このモジュールは独立したベア モジュール設計を特徴としており、ワイヤ ボンディングを介して DSP ボードに安定して接続されています。実用的なUSB2.0 Micro 5PINインターフェースと4チャンネルMIPI信号伝送インターフェースを搭載しています。 UVC プロトコルをサポートしているため、複雑なデバッグを行わなくても、主流のデバイスに迅速に適応できます。 ハードウェア仕様の点では、このモジュールは超小型化に優れています。全体の直径はわずか 1.5 mm、固定遠位長は 3.6 mm、1/18 インチ光学システムと組み合わせることで、スペースに制約のある機器に簡単に組み込むことができます。固定焦点距離は 0.418 mm、焦点範囲は 5 ～ 50 mm で、近距離でターゲットの細部を正確に捉えることができます。F5.0 絞りの組み合わせ86°の水平視野と11%以下の歪み率により、広い撮像領域を実現し、高忠実度の画像を再現します。 撮像性能に関しては、700×700解像度で最大60fps、400×400解像度で90fpsのデュアルモード出力をサポートし、0.4ルクスの超低照度性能により、さまざまなシーンでのリアルタイム観察ニーズに対応します。 dim 環境では、YUY 非圧縮生データ ストリームと MJPEG 圧縮形式のデュアル モードもサポートされます。 電気的および環境への適応性において、このモジュールは 3 ～ 5V の広い電圧供給範囲をサポートし、消費電力はわずか 82.2mW、動作温度上昇は 2°C 未満で、過熱によるデバイスの性能への影響を効果的に防止します。生産では、モジュールはクラス 100 のクリーンルームで AA (アクティブ アライメント) プロセスを使用して製造されます。 CE、FCC、RoHS、Reachなどの複数の国際認証に合格し、品質とコンプライアンスの両方を保証します。 |
 |

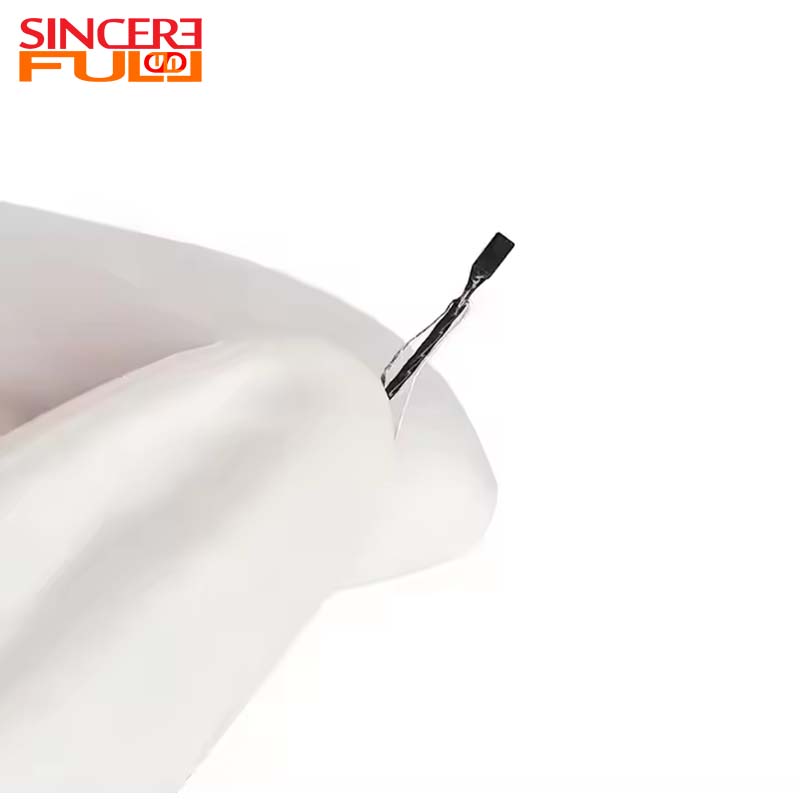

低侵襲性超微小直径: 極端な 1.5 mm の外径により侵襲性外傷が大幅に軽減され、狭い内腔や精密機器内の観察に適しており、それによって患者の不快感や組織損傷のリスクが最小限に抑えられます。
デュアルモードデータ出力: YUY 形式は医療画像アーカイブ要件を満たすために完全な生データを保存しますが、MJPEG 形式は伝送効率を高めるために圧縮を強化し、遠隔診療やマルチスクリーン指導のニーズに適応します。
プラグアンドプレイのシステム統合: 標準 UVC プロトコルにより、専用ドライバーのインストールが不要になり、Windows、Linux、macOS、Android システムをサポートするため、医療機器の開発サイクルが 50% 以上短縮されます。
高度な製造プロセス: アクティブ アライメント (AA) プロセスにより、光軸のずれが ±5μm 以内に制御され、全フィールドのイメージングの一貫性が保証されます。 SMT (Surface-Mount Technology) プロセスにより、モジュールの長期安定した動作が可能になります。
耳鼻咽喉科検査機器: 慢性副鼻腔炎および中耳炎の外来診断用に副鼻腔内視鏡および耳鏡に組み込まれています。
歯科治療器具: 歯科用内視鏡と根管顕微鏡に適応し、虫歯の検出と根管治療の視覚化を支援します。
泌尿器科内視鏡: 膀胱鏡および尿管鏡 (硬性/軟性) に適用され、膀胱腫瘍のスクリーニングや結石破砕術のナビゲーションをサポートします。
スポーツ医学関節鏡: 膝および肩の関節鏡手術に使用され、半月板修復および靱帯再建のための正確なイメージングが可能になります。
工業用非破壊検査: 航空機エンジンのボアスコープやガスタービン検査システムに組み込まれ、ブレードの亀裂や燃焼室の炭素堆積を検査します。
パイプライン工学検査: パイプラインの腐食や溶接の欠陥を特定するために、パイプラインのクローリング ロボットや都市の下水道検査内視鏡に導入されています。
科学研究・教育機器：生物顕微鏡や材料分析内視鏡システムに接続し、微細構造観察や実験記録をサポートします。
製品名 |
マイクロ内視鏡カメラモジュール |
イメージセンサー |
OCHFA10 |
焦点距離 |
0.418mm |
合焦範囲 |
5～50mm |
インタフェース |
USB 5ピン |
F いいえ |
5.0 |
電源 |
3-5V |
ねじれ |
<-11% |
視野 |
D86°*H86° |
特徴 |
OCHFA10 内視鏡カメラモジュール |
よくある質問
はい、最大 90fps のデュアルモード高フレームレート出力をサポートし、リアルタイム観察の需要を満たします。
このモジュールは、Windows や macOS などの PC オペレーティング システムをサポートし、柔軟なデバイス接続のために主流の Android スマートフォンやタブレットとも互換性があります。
CE、FCC、RoHS、Reach などの国際的なテストと認証に合格しており、ISO 10993-5 生体適合性規格にも準拠しています。
はい、通常、製品は OEM/ODM サービスをサポートしています。お客様の特定の機器のニーズに合わせて、特定のケーブル長、さまざまな LED 照明構成、レンズの焦点距離をカスタマイズできます。
ThinkingFull に問い合わせて、電気的特性、インターフェース定義、機械的寸法図などの重要な情報を含む詳細な仕様を入手できます。
