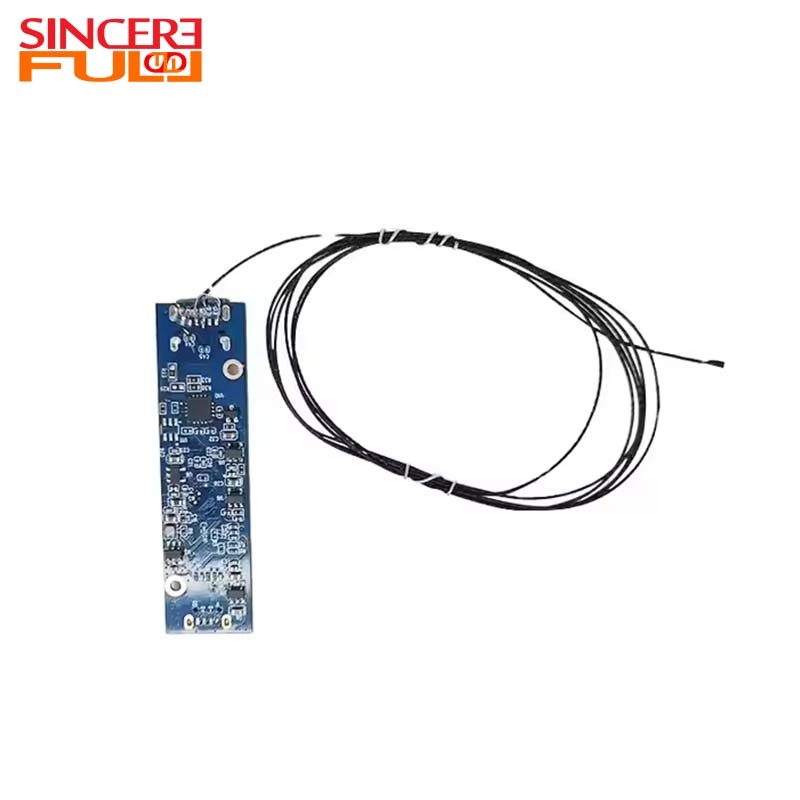

D1.5mm 0.49MP CMOS sensor OCHFA10 USB2.0 Módulo de câmera micro endoscópio

Este é o módulo de câmera microendoscópio D1.5mm 0.49MP CMOS Sensor OCHFA10 USB2.0, projetado especificamente para exames médicos de alta precisão e observação industrial em microescala. Em sua essência está o sensor de imagem OmniVision OCHFA10 CMOS, que incorpora a tecnologia de detecção PureCel®Plus-S para fornecer imagens de alta definição de 0,49 MP. O módulo apresenta um design de módulo simples separado, conectado de forma estável à placa DSP por meio de ligação de fios. É equipado com uma prática interface USB 2.0 Micro 5PIN e uma interface de transmissão de sinal MIPI de 4 canais. Suportando o protocolo UVC, permite rápida adaptação a dispositivos convencionais sem depuração complexa. Em termos de especificações de hardware, o módulo se destaca na ultraminiaturização: o diâmetro total é de apenas 1,5 mm, com um comprimento distal rígido de 3,6 mm, emparelhado com um sistema óptico de 1/18', permitindo que seja facilmente integrado em equipamentos com espaço limitado. A distância focal fixa é de 0,418 mm, com uma faixa de foco cobrindo 5-50 mm, permitindo a captura precisa de detalhes minuciosos do alvo em distâncias próximas. A combinação de uma abertura F5.0 e um campo de visão horizontal de 86°, juntamente com uma taxa de distorção abaixo de 11%, fornece um amplo campo de imagem com reprodução de imagem de alta fidelidade. Em relação ao desempenho de imagem, ele suporta saída de modo duplo: uma taxa de quadros de até 60fps com resolução de 700×700 e 90fps com resolução de 400×400, atendendo às necessidades de observação em tempo real para diferentes cenários. ambientes escuros. Ele também suporta modos duplos de fluxo de dados brutos não compactados YUY e formato de compactação MJPEG. Na adaptabilidade elétrica e ambiental, o módulo suporta uma ampla faixa de alimentação de tensão de 3-5V, com um consumo de energia de apenas 82,2mW e um aumento de temperatura operacional abaixo de 2°C, evitando efetivamente que o superaquecimento afete o desempenho do dispositivo. Na produção, o módulo é fabricado em uma sala limpa Classe 100 usando o processo AA (Alinhamento Ativo). Foi aprovado em várias certificações internacionais, incluindo CE, FCC, RoHS e Reach, garantindo qualidade e conformidade.

Vantagem do produto ◢

• Mini Diâmetro Ultra-Micro Invasivo: O diâmetro externo extremo de 1,5 mm reduz significativamente o trauma invasivo, tornando-o adequado para observação em lúmens estreitos e instrumentos de precisão, minimizando assim o desconforto do paciente e o risco de danos aos tecidos.

• Saída de dados de modo duplo: o formato YUY preserva dados brutos completos para atender aos requisitos de arquivamento de imagens médicas, enquanto o formato MJPEG aprimora a compactação para eficiência de transmissão, adaptando-se às necessidades de consultas remotas e ensino em múltiplas telas.

• Integração de sistema plug-and-play: O protocolo UVC padrão elimina a necessidade de instalação de driver dedicado e oferece suporte a sistemas Windows, Linux, macOS e Android, reduzindo os ciclos de desenvolvimento de dispositivos médicos em mais de 50%.

• Processo de fabricação avançado: O processo de alinhamento ativo (AA) controla o desvio do eixo óptico dentro de ±5μm, garantindo consistência de imagem de campo completo. O processo SMT (Surface-Mount Technology) permite uma operação estável do módulo a longo prazo.

Aplicação do módulo de câmera endoscópica

1. Equipamento para exames otorrinolaringológicos: Integrado em endoscópios e otoscópios sinusais para diagnóstico ambulatorial de sinusite crônica e otite média.

2. Instrumentos de Tratamento Odontológico: Adaptados para endoscópios odontológicos e microscópios de canal radicular, auxiliando na detecção de cárie e visualização de tratamentos de canal radicular.

3. Endoscópios Urológicos: Aplicados em cistoscópios e ureteroscópios (rígidos/flexíveis), auxiliando na triagem de tumores de bexiga e na navegação por litotripsia de cálculos.

4. Artroscópios de Medicina Esportiva: Utilizados em cirurgias de artroscopia de joelho e ombro, permitindo imagens precisas para reparo de menisco e reconstrução ligamentar.

5. Testes Não Destrutivos Industriais: Carregado em boroscópios para motores de aeronaves e sistemas de inspeção de turbinas a gás para examinar rachaduras nas pás e depósitos de carbono na câmara de combustão.

6. Inspeção de engenharia de dutos: implantado em robôs de rastreamento de dutos e endoscópios de inspeção de esgoto municipal para identificar corrosão de dutos e defeitos de solda.

7. Equipamento de ensino e pesquisa científica: conectado a microscópios biológicos e sistemas endoscópicos de análise de materiais, suportando observação de microestrutura e registro de experimentos.

Parâmetros Técnicos ◢

Nome do produto	Módulo de câmera microendoscópio
Sensor de imagem	OCHFA10
Distância focal	0,418 mm
Alcance de focagem	5~50mm
Interface	USB 5 pinos
F NÃO	5.0
Fonte de energia	3-5V
Distorção	<-11%
campo de visão	D86°*H86°
Recurso	Módulo de câmera endoscópica OCHFA10

Perguntas frequentes

1. Este módulo pode atender aos requisitos de observação dinâmica em tempo real?

Sim, ele suporta saída de modo duplo com alta taxa de quadros de até 90 fps, atendendo às demandas de observação em tempo real.

2. Quais sistemas operacionais este módulo de câmera suporta?

O módulo oferece suporte a sistemas operacionais de PC, como Windows e macOS, e também é compatível com os principais smartphones e tablets Android para conectividade flexível de dispositivos.

3. Quais certificações internacionais o módulo obteve?

Foi aprovado em testes e certificações internacionais, incluindo CE, FCC, RoHS e Reach, e também está em conformidade com o padrão de biocompatibilidade ISO 10993-5.

4. A personalização está disponível para diferentes comprimentos de cabo ou distâncias focais de lente?

Sim, o produto normalmente oferece suporte a serviços OEM/ODM. Podemos personalizar comprimentos de cabos específicos, diferentes configurações de iluminação LED e distâncias focais de lentes para atender às suas necessidades específicas de equipamento.

5. Como posso obter as especificações técnicas do produto para projeto de integração de hardware?

Você pode consultar o SincereFull para obter especificações detalhadas, que incluem informações críticas como características elétricas, definições de interface e desenhos de dimensões mecânicas.
