SF-C1011USB-D3.1-720P60 D950 NLED
진심으로

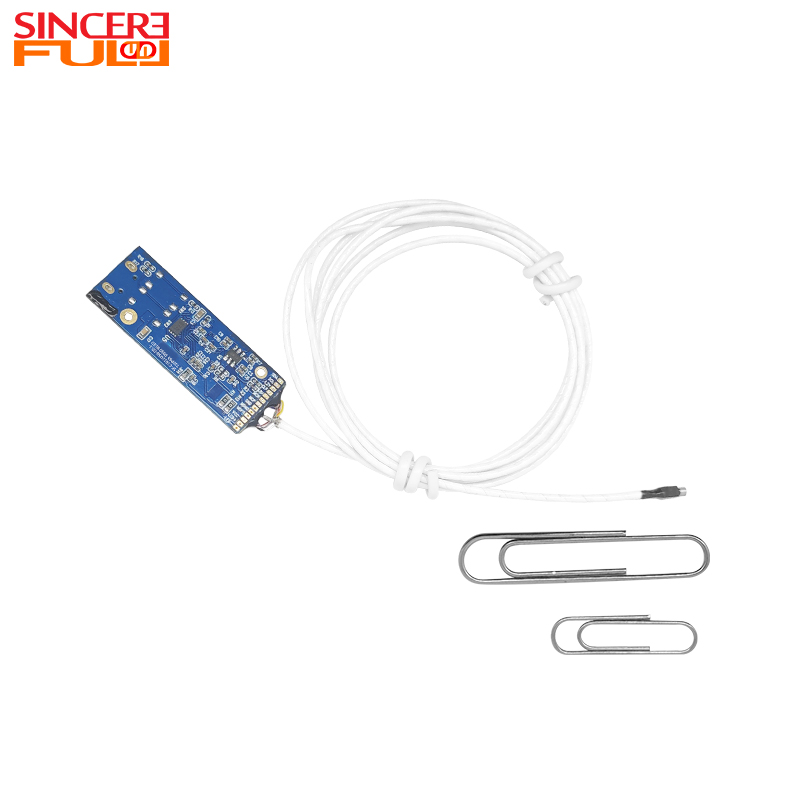

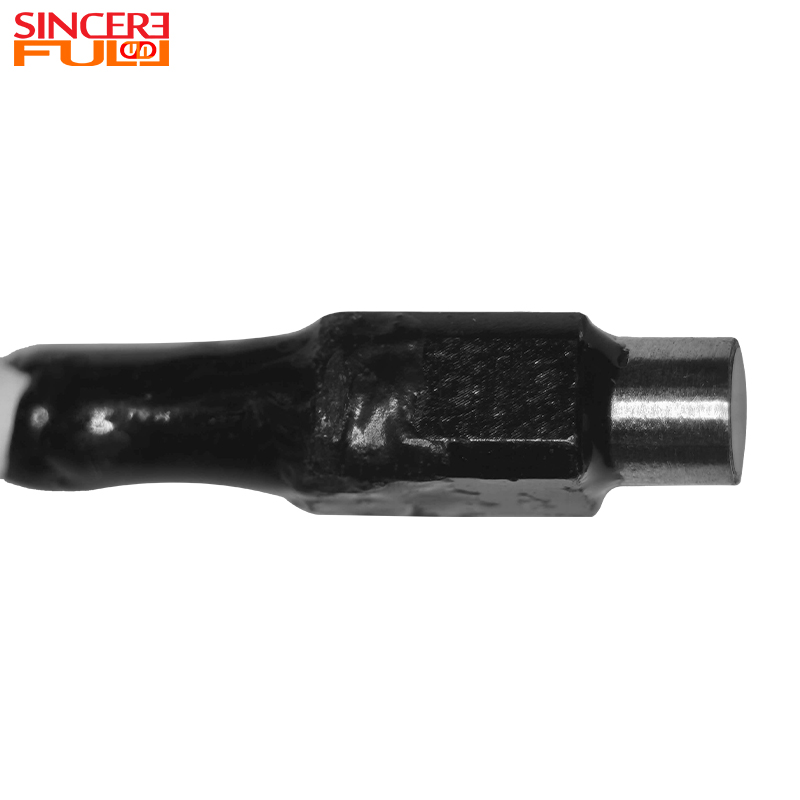

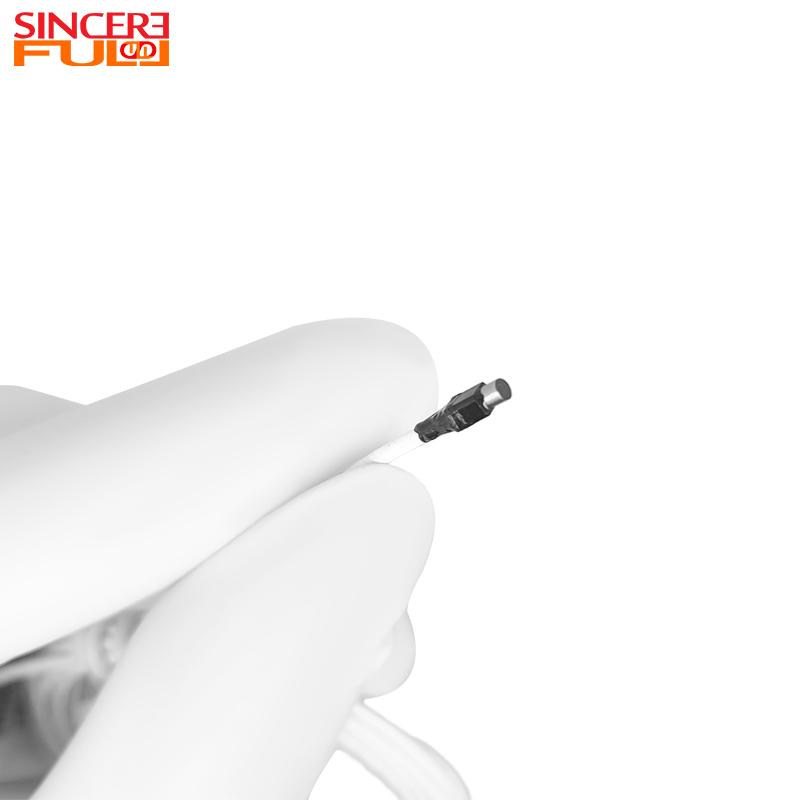

이것은 720P 고화질 60FPS OVONICS OH01A10 센서 3.5mm 의료용 내시경 카메라 모듈입니다. 핵심 구성 요소는 OVONICS OH01A10 CMOS 컬러 이미지 센서입니다. 이 모듈은 1MP 유효 픽셀을 제공하고 1280×800의 기본 해상도를 지원하며 720P@60FPS에서 뛰어난 고화질, 고속 비디오 출력을 제공합니다. 센서 크기는 1/14.25인치, 픽셀 크기는 1.116μm × 1.116μm로 컴팩트한 구조 내에서 뛰어난 감광성을 보장합니다. 광학 시스템에는 95° 대각선 화각(DFOV), 1.25mm의 고정 초점 거리 및 F4.0 조리개가 장착되어 있습니다. 초점 범위는 10~100mm이며 수동 초점 조정을 지원합니다. 렌즈 TV 왜곡은 -2% 미만으로 엄격하게 제어되며, 렌즈 직경은 3.3mm에 불과하며 분리형 디자인을 활용하여 통합 유연성을 향상시킵니다. 이 모듈에는 선택적으로 4개의 0201 유형 LED 채우기 조명을 장착할 수 있으며 UVC 프로토콜을 지원하는 마이크로 USB 인터페이스가 있어 Windows, Linux 및 macOS와 같은 주요 운영 체제와의 호환성을 보장합니다. 전체 제조 공정은 SMT 표면 실장 기술과 AA(Active Alignment) 공정을 사용하여 제품 일관성과 신뢰성을 보장합니다. |
 |
1. 부드러운 동적 이미징
720P 해상도와 결합된 60FPS 높은 프레임 속도는 빠르게 움직이는 물체를 검사하거나 프로브를 사용하여 스캔할 때 모션 블러와 번짐을 크게 줄여줍니다. 거의 실시간에 가까운 동적 시각적 경험을 제공하므로 특히 캐비티 내 유체 이동이나 기계 구성 요소 진동과 같은 동적 프로세스를 관찰하는 데 적합합니다.
2. HD와 유동성의 완벽한 균형
720P 해상도는 충분한 이미지 디테일 선명도를 보장하며, 60FPS 재생률은 부드럽고 연속적인 동적 영상을 제공합니다. 이 조합은 전송 대역폭과 이미지 품질 간의 최적의 균형을 달성하여 프레임 속도 부족으로 인한 시각적 피로나 잘못된 판단을 초래하지 않고 상세한 관찰 요구 사항을 충족합니다.
3. 낮은 왜곡 및 정밀한 초점
TV 왜곡이 -2% 미만이므로 이미지 가장자리에서도 직선이 정확하게 렌더링됩니다. 10~100mm의 넓은 수동 초점 범위와 결합되어 사용자는 다양한 작동 거리에서 정확한 초점을 신속하게 달성하여 측정 및 판단 정확도를 향상시킬 수 있습니다.
4. 체내 사용을 위한 멸균 및 생체 적합성
OCHFA10 의료용 내시경 카메라 모듈은 ETO 및 STERRAD 멸균 프로토콜을 지원합니다. 생체 적합성 소재와 IP68 방수 밀봉으로 제작된 이 제품은 엄격한 의료 안전 표준을 충족하여 체내, 일회용 또는 재사용 가능한 의료 응용 분야에 대한 적합성을 보장합니다.
5. 유연한 조명 및 플러그 앤 플레이
옵션으로 제공되는 마이크로 LED 보조광은 저조도 환경에서 이미지 품질을 효과적으로 향상시킵니다. UVC 프로토콜 지원을 통해 드라이버가 필요 없는 플러그 앤 플레이 작동이 가능하므로 장치 배포가 크게 단순화되고 작업 흐름 효율성이 향상됩니다.
6. 정밀 엔지니어링으로 안정성 보장
SMT 및 AA 프로세스는 렌즈와 센서 간의 정밀한 정렬은 물론 전체 모듈의 기계적 안정성을 보장합니다. 이는 장기간 사용하거나 진동하는 환경에서도 일관되고 선명한 고품질 이미지 출력을 보장합니다.
1. 동적 의료 내시경 진단 기관
지경 및 위장 내시경과 같은 의료 응용 분야에서 60FPS HD 비디오는 점막 연동 운동 및 체액 흐름과 같은 동적 변화를 명확하게 포착하여 의사에게 부드럽고 사실적인 생체 내 동적 영상을 제공하여 조기 병변 진단을 지원합니다.
2. 정밀 조립 및 동작 감지
정밀 전자 부품 조립 프로세스를 모니터링하는 데 이상적인 높은 프레임 속도는 고속 로봇 팔 작동 및 부품 배치의 세부 사항을 명확하게 캡처하여 이미지 흐릿함으로 인한 프로세스 편차를 방지합니다.

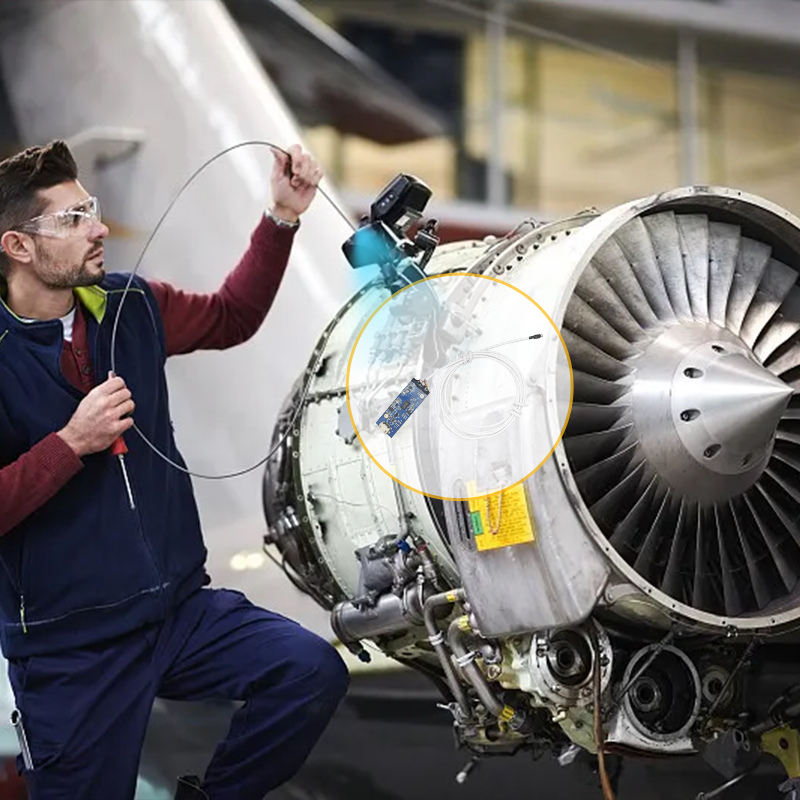

3. 항공기 엔진 내시경 검사
엔진 내부 블레이드 검사 중 60FPS 부드러운 영상은 고속 기류 환경에서 블레이드의 미묘한 진동이나 균열 전파 과정을 효과적으로 포착하여 결함 식별 및 진단의 정확성을 향상시킵니다.
4. 과학연구 및 생물학현미경
미생물 이동이나 세포 활동과 같은 동적 표본을 생물학적 현미경으로 관찰하는 데 적합한 높은 프레임 속도의 HD 비디오는 빠르게 변화하는 생물학적 과정을 완벽하게 기록하여 과학적 분석을 위한 신뢰할 수 있는 시각적 데이터를 제공합니다.
5. 산업용 파이프라인 내부 검사
파이프라인 내부 벽의 부식, 균열 또는 침전물을 검사할 때 높은 프레임 속도의 비디오는 프로브가 이동하는 동안에도 선명하고 번짐 없는 연속 영상을 보장하여 검사 누락 및 잘못된 판단을 방지합니다.
제품명 |
의료용 내시경 카메라 모듈 |
이미지 센서 |
OH01A10 |
픽셀 |
1MP |
초점 범위 |
10-100mm |
초점 거리 |
1.25mm |
아니오 |
4.0 |
제품 유형 |
내시경 카메라 모듈 |
주도의 |
0402 주도 |
TV 왜곡 |
<-2% |
특징 |
CMOS 센서 내시경 카메라 모듈 |
Q1: 빈번한 케이블 파손을 방지하는 방법은 무엇입니까?
금속 편조 보강재가 있는 구부러짐 방지 케이블을 사용하십시오. 사용 시 급격하게 구부러지지 않도록 하고, 직경 10cm 이상의 코일을 감싸서 보관하세요. 산업용 응용 분야에서는 스트레인 릴리프를 위해 보호 스프링 튜브를 추가하는 것을 고려해보세요.
Q2: 파이프라인 검사에 긴 케이블이 필요한 이유는 무엇입니까?
파이프라인 검사에는 10~30미터 길이의 케이블이 일반적입니다. 케블라 인장층과 방수 커넥터가 포함되어 장거리 사용에도 불구하고 내화학성과 실시간 이미지 전송을 보장하는 경우가 많습니다.
Q3: 방수 및 살균은 어떻게 이루어지나요?
이 모듈은 IP68 방수 표준을 준수하며 134°C 증기 멸균을 견딜 수 있습니다. 하우징 재질은 높은 압력과 온도에 잘 견딥니다. 의료용 모듈은 완전한 멸균 호환성을 제공하는 반면, 산업용 버전은 기본적인 튀김 방지 기능을 선택할 수 있습니다.
