SF-C1011USB-D3.1-720P60 D950 NLED
תחילה בכנות

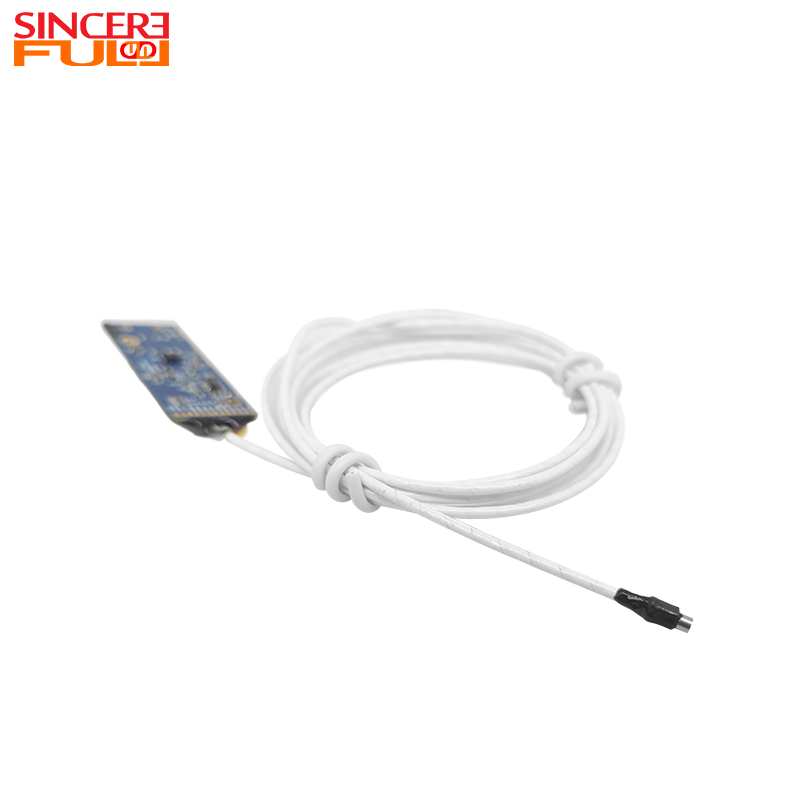

זהו מודול מצלמת אנדוסקופ רפואי 3.5 מ'מ חיישן OVONICS OH01A10 720P בחדות גבוהה 60FPS. מרכיב הליבה הוא חיישן התמונה הצבעוני OVONICS OH01A10 CMOS. המודול מציע פיקסלים יעילים של 1MP, תומך ברזולוציה מקורית של 1280×800, ומספק פלט וידאו יוצא דופן בהבחנה גבוהה ובמהירות גבוהה של 720P@60FPS. גודל החיישן הוא 1/14.25 אינץ', עם גודל פיקסל של 1.116μm × 1.116μm, מה שמבטיח רגישות מעולה לאור בתוך מבנה קומפקטי. המערכת האופטית מצוידת בשדה ראייה אלכסוני של 95° (DFOV), אורך מוקד קבוע של 1.25 מ'מ וצמצם F4.0. טווח המיקוד מכסה 10-100 מ'מ ותומך בהתאמה ידנית של מיקוד. עיוות הטלוויזיה של העדשה נשלט בקפדנות בפחות מ-2%, וקוטר העדשה הוא 3.3 מ'מ בלבד, תוך שימוש בעיצוב הניתן להסרה כדי לשפר את גמישות האינטגרציה. ניתן לצייד את המודול באופן אופציונלי בארבעה נורות מילוי LED מסוג 0201 וכולל ממשק Micro USB עם תמיכה בפרוטוקול UVC, המבטיח תאימות למערכות הפעלה מיינסטרים כגון Windows, Linux ו-macOS. כל תהליך הייצור משתמש בטכנולוגיית הרכבה משטח SMT ובתהליך AA (Aktive Alignment), המבטיח עקביות ואמינות המוצר. |
 |
1. הדמיה דינמית חלקה
קצב הפריימים הגבוה של 60FPS, בשילוב עם רזולוציית 720P, מפחית באופן משמעותי את טשטוש התנועה והמריחה במהלך בדיקה של עצמים הנעים במהירות או בעת סריקה עם הבדיקה. הוא מספק חוויה חזותית דינמית כמעט בזמן אמת, מה שהופך אותו למתאים במיוחד לצפייה בתהליכים דינמיים כגון תנועת נוזלים בתוך חללים או רעידות רכיבים מכניים.
2. איזון מושלם של HD ו- Fluidity
רזולוציית 720P מבטיחה בהירות מספקת של פרטי התמונה, בעוד שקצב הרענון של 60FPS מספק קטעים דינמיים חלקים ורציפים. שילוב זה משיג איזון אופטימלי בין רוחב פס שידור ואיכות תמונה, עונה על צורכי תצפית מפורטים מבלי לגרום לעייפות חזותית או שיקול דעת מוטעה עקב קצבי פריימים לא מספיקים.
3. עיוות נמוך ומיקוד מדויק
עם עיוות טלוויזיה של < -2%, קווים ישרים נשארים מעובדים במדויק גם בקצוות התמונה. יחד עם טווח מיקוד ידני רחב של 10-100 מ'מ, משתמשים יכולים להשיג במהירות מיקוד מדויק במרחקי עבודה שונים, תוך שיפור דיוק המדידה והשיפוט.
4. סטריליזציה ותואמת ביו לשימוש בגוף
מודול מצלמת האנדוסקופ הרפואי OCHFA10 תומך בפרוטוקולי עיקור ETO ו-STERRAD. נבנה עם חומרים ביו תואמים ואיטום עמיד למים IP68, הוא עומד בתקני בטיחות רפואיים מחמירים, מה שמבטיח התאמה ליישומים רפואיים בגוף, חד פעמיים או לשימוש חוזר.
5. תאורה גמישה ו-Plug-and-Play
נורות מילוי מיקרו LED האופציונליות משפרות ביעילות את איכות התמונה בסביבות דל תאורה. תמיכה בפרוטוקול UVC מאפשרת פעולת Plug-and-Play ללא מנהלי התקנים, מפשטת משמעותית את פריסת המכשיר ומשפרת את יעילות זרימת העבודה.
6. הנדסה מדויקת מבטיחה יציבות
תהליכי SMT ו-AA מבטיחים יישור מדויק בין העדשה והחיישן, כמו גם את היציבות המכנית של המודול כולו. זה מבטיח פלט תמונה עקבי, ברור ואיכותי גם בשימוש ארוך טווח או בסביבות רוטטות.
1. אבחון אנדוסקופי רפואי דינמי
ביישומים רפואיים כגון ברונכוסקופים ואנדוסקופים במערכת העיכול, סרטון ה-60FPS HD לוכד בבירור שינויים דינמיים כמו פריסטלטיקה ברירית וזרימת נוזלים, ומספק לרופאים הדמיה דינמית חלקה ומציאותית in vivo כדי לסייע באבחון מוקדם של נגעים.
2. הרכבה מדויקת וזיהוי תנועה
אידיאלי לניטור מדויק של תהליכי הרכבה של רכיבים אלקטרוניים, קצב הפריימים הגבוה לוכד בבירור פרטים של פעולות זרוע רובוטית במהירות גבוהה ומיקום רכיבים, ומונע סטיות בתהליך הנגרמות על ידי תמונות מטושטשות.
3. בדיקת מנוע מטוסים
במהלך בדיקת להב פנימי של מנועים, הווידאו החלק של 60FPS לוכד ביעילות רעידות עדינות או תהליכי התפשטות סדקים של להבים בסביבות זרימת אוויר מהירות גבוהה, ומשפר את הדיוק של זיהוי פגמים ואבחון.
4. מחקר מדעי ומיקרוסקופיה ביולוגית
מתאים לצפייה בדגימות דינמיות תחת מיקרוסקופים ביולוגיים, כגון תנועת מיקרואורגניזמים או פעילויות סלולריות, וידאו HD בקצב פריימים גבוה מתעד במלואו תהליכים ביולוגיים המשתנים במהירות, ומספק נתונים חזותיים אמינים לניתוח מדעי.
5. בדיקה פנימית של צינור תעשייתי
בעת בדיקת קירות פנימיים של הצינור לאיתור קורוזיה, סדקים או משקעים, הווידאו בקצב פריימים גבוה מבטיח צילום רציף ברור וללא מריחות גם בזמן שהגשושית נעה, ומונע בדיקות שגויות ושיקולים שגויים.
שם המוצר |
מודול מצלמת אנדוסקופ רפואי |
חיישן תמונה |
OH01A10 |
פיקסל |
1MP |
טווח מיקוד |
10-100 מ'מ |
אורך מוקד |
1.25 מ'מ |
F לא |
4.0 |
סוג מוצר |
מודול מצלמת אנדוסקופ |
Led |
0402 לד |
עיוות טלוויזיה |
<-2% |
תכונה |
חיישן CMOS מודול מצלמה אנדוסקופ |
ש 1: כיצד למנוע שבירת כבל תכופה?
השתמש בכבלים נגד כיפוף עם חיזוקי צמה מתכת. הימנע מכיפופים חדים במהלך השימוש ועטוף סלילים בקוטר העולה על 10 ס'מ לאחסון. ביישומים תעשייתיים, שקול להוסיף צינורות קפיצים מגנים להקלה על המתחים.
ש 2: מדוע נדרשים כבלים ארוכים בבדיקות צנרת?
עבור בדיקות צנרת נפוצים כבלים של 10-30 מטר. לעתים קרובות הם כוללים שכבת מתיחה Kevlar ומחברים עמידים למים, המבטיחים עמידות כימית והעברת תמונה בזמן אמת למרות שימוש למרחקים ארוכים.
ש 3: כיצד מושגים איטום ועיקור?
המודול עומד בתקני עמיד למים IP68 ויכול לסבול עיקור קיטור ב-134°C. חומר הדיור שלו עמיד בפני לחץ וטמפרטורה גבוהים. בעוד מודולים רפואיים מציעים תאימות מלאה לעיקור, גרסאות תעשייתיות עשויות לבחור בעמידות בסיסית להתזה.
