módulo médico de la cámara del endoscopio del sensor 3.5m m de 720P HD 60FPS OmniVision OH01A10

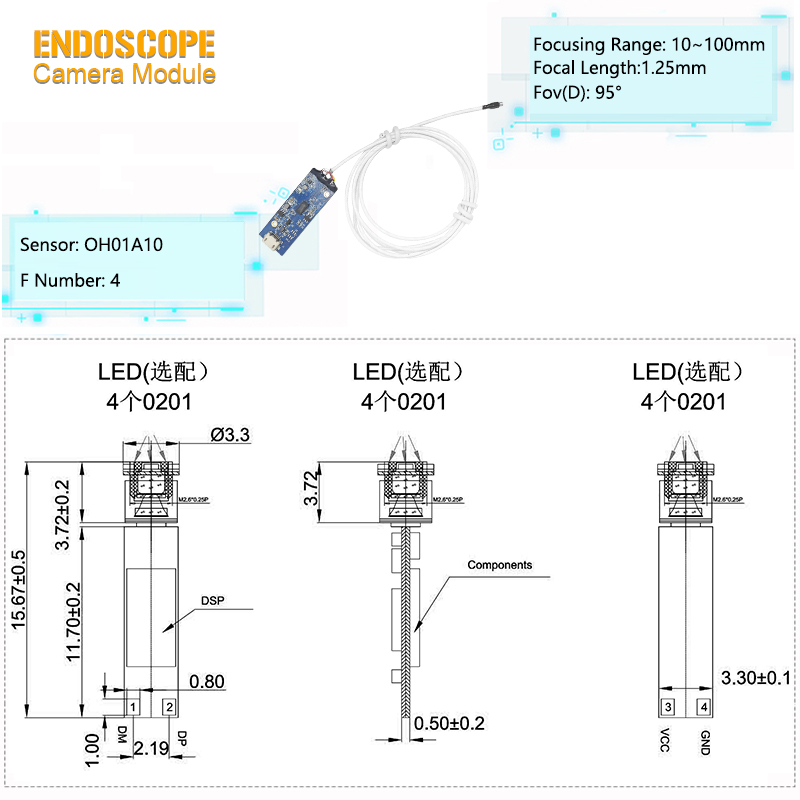

Este es un módulo de cámara endoscópica médica de 3,5 mm con sensor OVONICS OH01A10 de alta definición 720P y 60 fps. El componente principal es el sensor de imagen en color CMOS OVONICS OH01A10. El módulo ofrece píxeles efectivos de 1 MP, admite una resolución nativa de 1280 × 800 y ofrece una salida de video excepcional de alta definición y alta velocidad a 720P a 60 FPS. El tamaño del sensor es de 1/14,25 pulgadas, con un tamaño de píxel de 1,116 μm × 1,116 μm, lo que garantiza una excelente sensibilidad a la luz dentro de una estructura compacta. El sistema óptico está equipado con un campo de visión diagonal (DFOV) de 95°, una distancia focal fija de 1,25 mm y una apertura de F4.0. El rango de enfoque cubre de 10 a 100 mm y admite el ajuste de enfoque manual. La distorsión de la lente TV está estrictamente controlada a < -2% y el diámetro de la lente es de solo 3,3 mm, utilizando un diseño desmontable para mejorar la flexibilidad de integración. El módulo puede equiparse opcionalmente con cuatro luces de relleno LED tipo 0201 y cuenta con una interfaz Micro USB compatible con el protocolo UVC, lo que garantiza la compatibilidad con los principales sistemas operativos como Windows, Linux y macOS. Todo el proceso de fabricación emplea tecnología de montaje superficial SMT y un proceso AA (Active Alignment), lo que garantiza la consistencia y confiabilidad del producto.

Ventaja del producto ◢

1. Imágenes dinámicas suaves

La alta velocidad de fotogramas de 60 FPS, combinada con una resolución de 720P, reduce significativamente el desenfoque de movimiento y las manchas durante la inspección de objetos que se mueven rápidamente o al escanear con la sonda. Proporciona una experiencia visual dinámica casi en tiempo real, lo que lo hace particularmente adecuado para observar procesos dinámicos como el movimiento de fluidos dentro de cavidades o vibraciones de componentes mecánicos.

2. Equilibrio perfecto entre HD y fluidez

La resolución de 720P garantiza suficiente claridad de detalle de la imagen, mientras que la frecuencia de actualización de 60 FPS ofrece imágenes dinámicas fluidas y continuas. Esta combinación logra un equilibrio óptimo entre el ancho de banda de transmisión y la calidad de la imagen, satisfaciendo las necesidades de observación detallada sin causar fatiga visual o errores de juicio debido a velocidades de cuadro insuficientes.

3. Baja distorsión y enfoque preciso
Con una distorsión televisiva de < -2%, las líneas rectas permanecen representadas con precisión incluso en los bordes de la imagen. Junto con un amplio rango de enfoque manual de 10 a 100 mm, los usuarios pueden lograr rápidamente un enfoque preciso a diferentes distancias de trabajo, mejorando la precisión de la medición y el juicio.

4. Esterilizable y biocompatible para uso corporal
El módulo de cámara endoscópica médica OCHFA10 admite protocolos de esterilización ETO y STERRAD. Construido con materiales biocompatibles y sellado impermeable IP68, cumple con rigurosos estándares de seguridad médica, lo que garantiza su idoneidad para aplicaciones médicas corporales, desechables o reutilizables.

5. Iluminación flexible y Plug-and-Play
Las luces de relleno micro LED opcionales mejoran eficazmente la calidad de la imagen en entornos con poca luz. La compatibilidad con el protocolo UVC permite el funcionamiento plug-and-play sin controladores, lo que simplifica significativamente la implementación del dispositivo y mejora la eficiencia del flujo de trabajo.

6. La ingeniería de precisión garantiza la estabilidad
Los procesos SMT y AA garantizan una alineación precisa entre la lente y el sensor, así como la estabilidad mecánica de todo el módulo. Esto garantiza una salida de imagen consistente, clara y de alta calidad incluso bajo uso prolongado o en entornos vibrantes.

Aplicación del módulo de cámara endoscópica◢

1. Diagnóstico endoscópico médico dinámico
En aplicaciones médicas como broncoscopios y endoscopios gastrointestinales, el vídeo HD de 60 fps captura claramente cambios dinámicos como la peristalsis de la mucosa y el flujo de fluidos, proporcionando a los médicos imágenes dinámicas in vivo fluidas y realistas para ayudar en el diagnóstico temprano de lesiones.

2. Ensamblaje de precisión y detección de movimiento
Ideal para monitorear procesos de ensamblaje de componentes electrónicos de precisión, la alta velocidad de fotogramas captura claramente los detalles de las operaciones del brazo robótico de alta velocidad y la colocación de componentes, evitando desviaciones del proceso causadas por imágenes borrosas.

3. Inspección por boroscopio de motores de aeronaves
Durante la inspección interna de las palas de los motores, el vídeo fluido de 60 FPS captura eficazmente vibraciones sutiles o procesos de propagación de grietas de las palas en entornos de flujo de aire de alta velocidad, mejorando la precisión de la identificación y el diagnóstico de defectos.

4. Investigación Científica y Microscopía Biológica

Adecuado para observar especímenes dinámicos bajo microscopios biológicos, como el movimiento de microorganismos o las actividades celulares, el video HD de alta velocidad de fotogramas registra completamente los procesos biológicos que cambian rápidamente, proporcionando datos visuales confiables para el análisis científico.

5. Inspección interna de tuberías industriales
Al inspeccionar las paredes interiores de las tuberías en busca de corrosión, grietas o depósitos, el vídeo de alta velocidad de fotogramas garantiza imágenes continuas claras y sin manchas incluso mientras la sonda está en movimiento, lo que evita inspecciones perdidas y juicios erróneos.

Parámetros técnicos ◢

Nombre del producto	Módulo de cámara de endoscopio médico
Sensor de imagen	OH01A10
Píxel	1MP
Rango de enfoque	10-100 mm
Longitud focal	1,25 mm
NO	4.0
Tipo de producto	Módulo de cámara para endoscopio
Condujo	0402 LED
Distorsión de televisión	<-2%
Característica	Módulo de cámara endoscópica con sensor CMOS

Preguntas frecuentes ◢

P1: ¿Cómo evitar roturas frecuentes de cables?
Utilice cables anti-flexión con refuerzos de trenza metálica. Evite dobleces agudos durante el uso y envuelva bobinas con un diámetro superior a 10 cm para su almacenamiento. En aplicaciones industriales, considere agregar tubos de resorte protectores para aliviar la tensión.

P2: ¿Por qué se necesitan cables largos en las inspecciones de tuberías?
Para las inspecciones de tuberías, lo habitual son cables de 10 a 30 metros. A menudo incluyen una capa de tracción de Kevlar y conectores impermeables, lo que garantiza resistencia química y transmisión de imágenes en tiempo real a pesar del uso a larga distancia.

P3: ¿Cómo se logra la impermeabilización y la esterilización?
El módulo cumple con los estándares de impermeabilidad IP68 y puede soportar la esterilización con vapor a 134°C. El material de su carcasa resiste altas presiones y temperaturas. Si bien los módulos médicos ofrecen total compatibilidad con la esterilización, las versiones industriales pueden optar por una resistencia básica a salpicaduras.
