SF-G20A6+SF-WIFI1050
진심으로

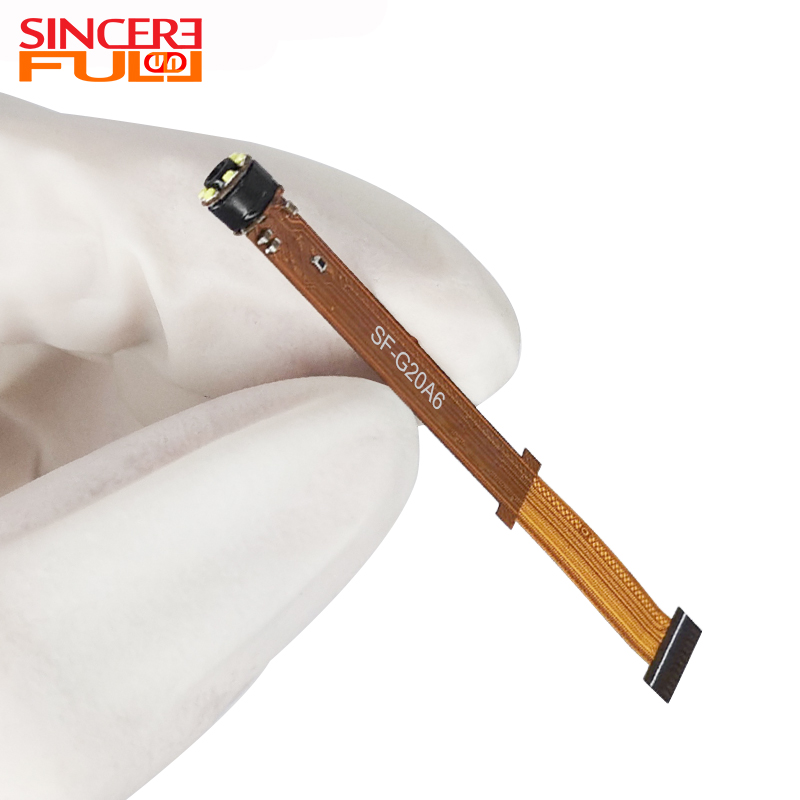

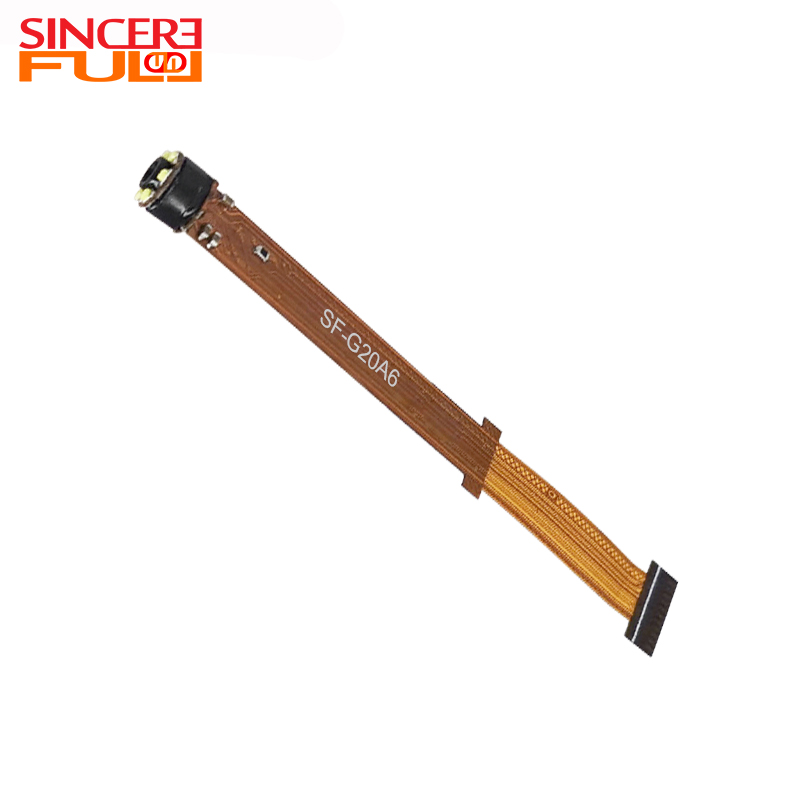

이것은 휴대용 검사 장치용 2MP USB 2.0 BF20A6 WiFi 내시경 카메라 모듈입니다. 휴대용 검사 장치에 무선 이미지 미리보기가 필요하지만 개발 및 테스트를 위해 유선 경로도 필요한 경우 카메라 헤드, 전송 보드 및 호스트 연결을 하나의 시스템으로 평가해야 합니다. SF-G20A6 + SF-WIFI1050은 BF20A6 카메라 헤드와 전면 LED 6개, 전용 WiFi 보드를 분리된 구조로 결합한 제품입니다. 현재 표준 출력은 15fps에서 1280×720으로 나열됩니다. 카메라 헤드는 DVP를 통해 보드에 연결되며, 보드는 호스트 측 평가를 위한 WiFi 기반 보기 및 USB2.0 연결 경로를 제공합니다. 이러한 구조는 무선의 편리성과 유연한 시스템 테스트가 모두 요구되는 휴대용 검사 단말기 개발에 적합합니다. 차이점: 프로젝트에 USB 기반 테스트 경로를 유지하면서 LED 조명이 있는 별도의 BF20A6 카메라 헤드와 전용 WiFi 보드가 필요한 경우 이 모델을 선택하십시오. |
 |

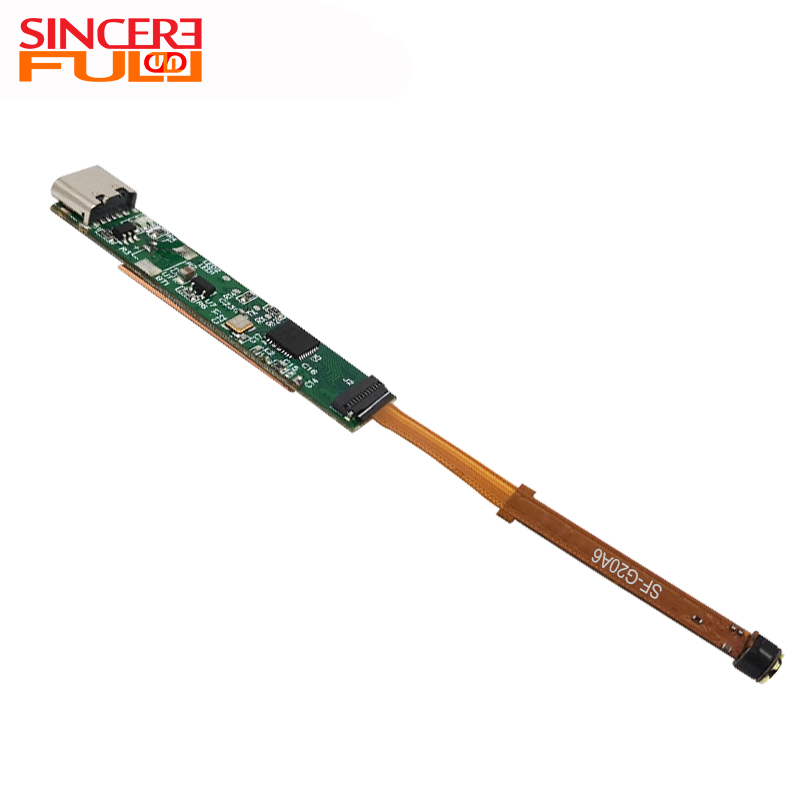

1. 분리된 카메라 및 보드 구조: 카메라 헤드와 전송 보드를 별도로 배치할 수 있어 OEM 팀이 핸들, 케이블 및 인클로저 설계에 더 많은 유연성을 제공합니다.

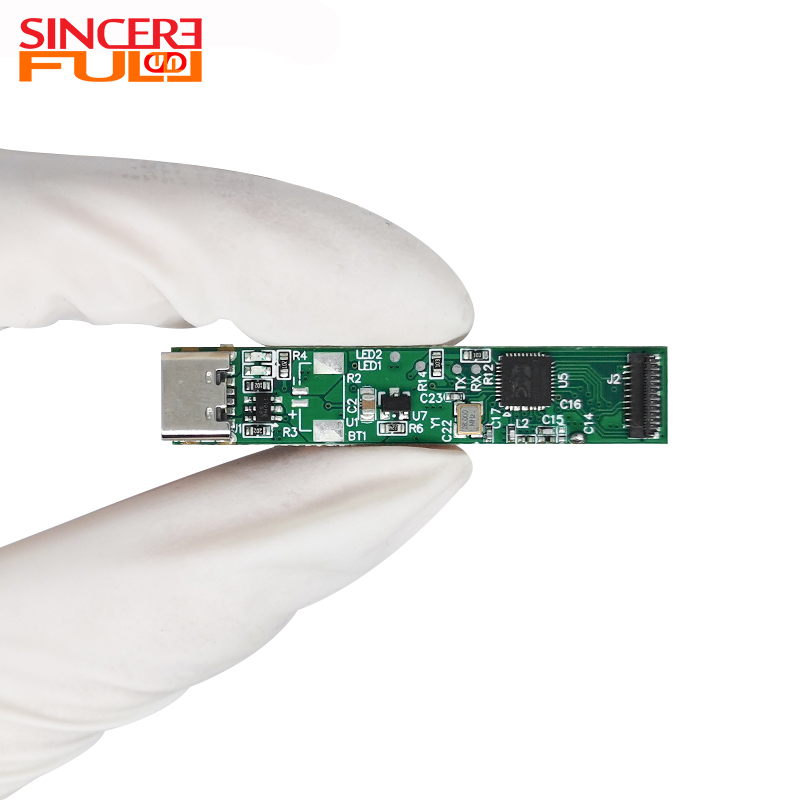

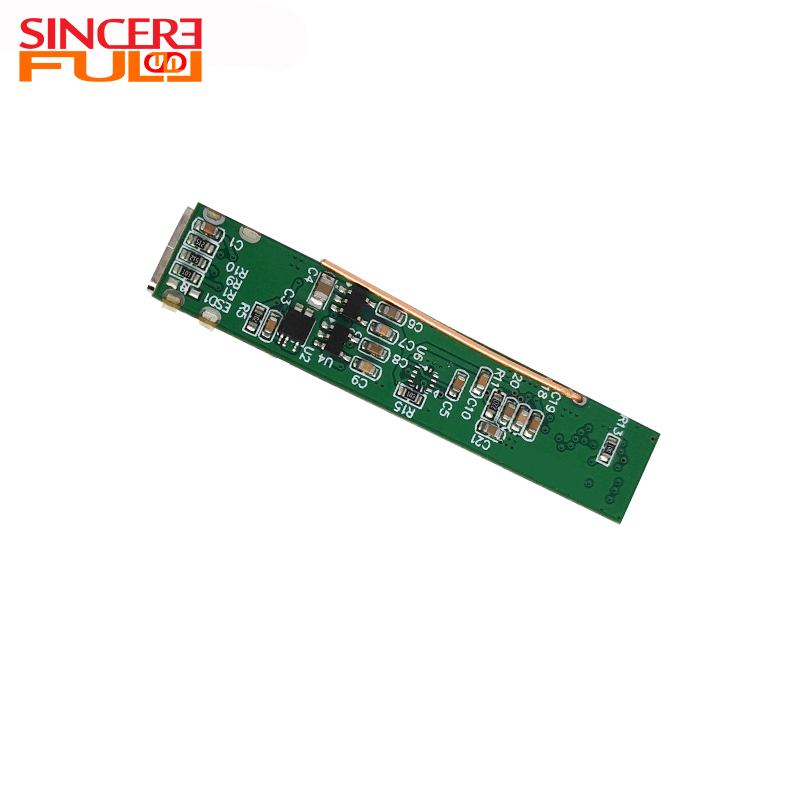

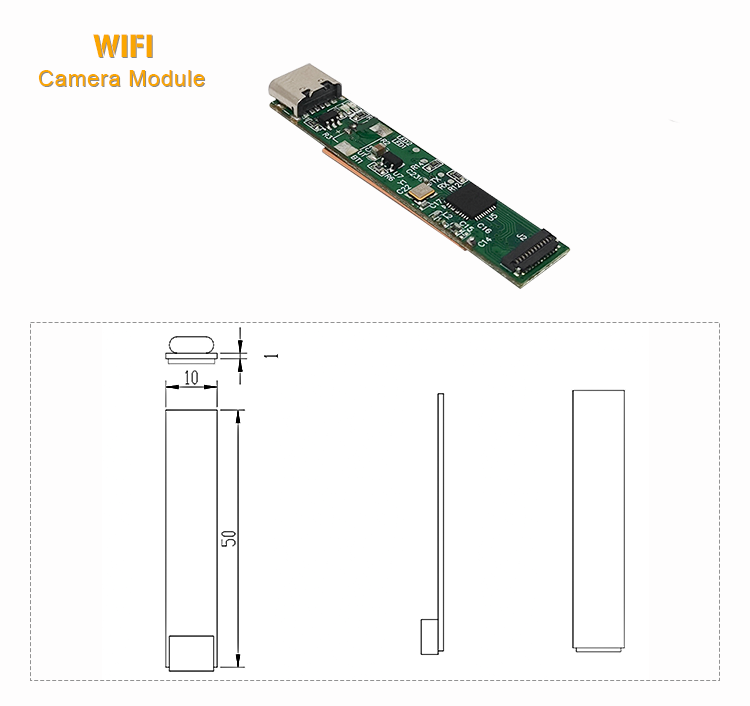

2. 전용 SF-WIFI1050 보드: 카메라 헤드 자체에 WiFi 송신기가 포함되어 있음을 암시하는 대신 명확한 무선 통합 경로를 제공합니다.
3. USB2.0 및 WiFi 경로: 개발 중 유선 호스트 측 평가와 휴대용 장치 사용 시 무선 보기를 지원합니다. 최종 프로토콜과 소프트웨어 호환성을 확인해야 합니다.
4. 표준 15fps의 720P 출력: 표준 프레임 속도 경계를 명확하게 정의하는 동시에 일상적인 휴대용 관찰을 위해 VGA보다 더 많은 이미지 세부 정보를 제공합니다.
5. 6개의 전면 LED: 외부 조명이 제한된 밀폐된 장비 공간에 로컬 조명을 추가합니다.
6. 4.5mm 렌즈 직경: 기계 설계를 위한 광학 크기 참조를 제공하지만 완성된 프로브 직경은 별도로 확인해야 합니다.
7. 고정 초점: 자동 초점 메커니즘 없이도 작동 거리가 일치한 후 안정적인 관찰을 지원합니다..
제품명 |
WIFI 내시경 카메라 모듈 |
특징 |
가장 작은 내시경 카메라 모듈 |
픽셀 크기 |
2MP |
감지기 |
BF20A6 |
FPS |
15FPS |
렌즈 크기 |
1/10인치 |
신호 대 잡음비 |
36dB |
주도의 |
0402LED*6 |
인터페이스 |
USB2.0 |
집중하다 |
고정 초점 |
1. 휴대용 무선 검사 도구 개발 : 카메라와 보드가 분리된 구조로 컴팩트한 핸들 디자인을 지원하며 WiFi 기반의 영상 시청이 가능합니다.
2. 현장 장비 유지 관리: 무선 미리보기를 사용하면 일상적인 점검 중에 디스플레이 장치를 검사 핸들에 물리적으로 부착한 상태로 유지할 필요성이 줄어듭니다.
3. 암흑 장비 캐비티 검사: 6개의 전면 LED는 하우징, 덕트 및 밀폐된 기계 구조 내부의 근거리 가시성을 지원합니다.
4. USB/WiFi 이중 경로 OEM 테스트: 보드 아키텍처를 통해 팀은 호스트 시스템 및 인클로저를 마무리하기 전에 유무선 작업 흐름을 평가할 수 있습니다.
일반적인 장애물이 없는 환경에서 안정적인 전송 범위는 약 10-15미터로 대부분의 단거리 무선 작동 시나리오에 적합합니다.
이 해상도는 이미지 선명도와 전송 효율성의 균형을 유지합니다. 대역폭을 과도하게 소비하지 않고도 대부분의 비정밀 전문 시나리오의 요구 사항을 충족합니다.
LED는 일반적인 저조도 환경에 최적화된 고정 밝기 설계가 특징입니다. 추가적인 조정 없이도 안정적인 조명을 제공합니다.
Windows, Android 및 iOS와 같은 주류 운영 체제를 지원하며 USB2.0 또는 WiFi를 통해 연결하여 다양한 터미널 장치에 적응할 수 있습니다.
모듈의 표준 버전은 방수가 아닙니다. 습하거나 액체 환경(예: 수중 검사)에서 사용이 필요한 경우 SincereFull에 문의하여 신뢰할 수 있는 맞춤형 방수 씰링 솔루션을 문의하세요. 그렇지 않으면 손상이 발생할 수 있습니다.
