SF-N1050-V1 + SF-YL0320-V1
진심으로
|

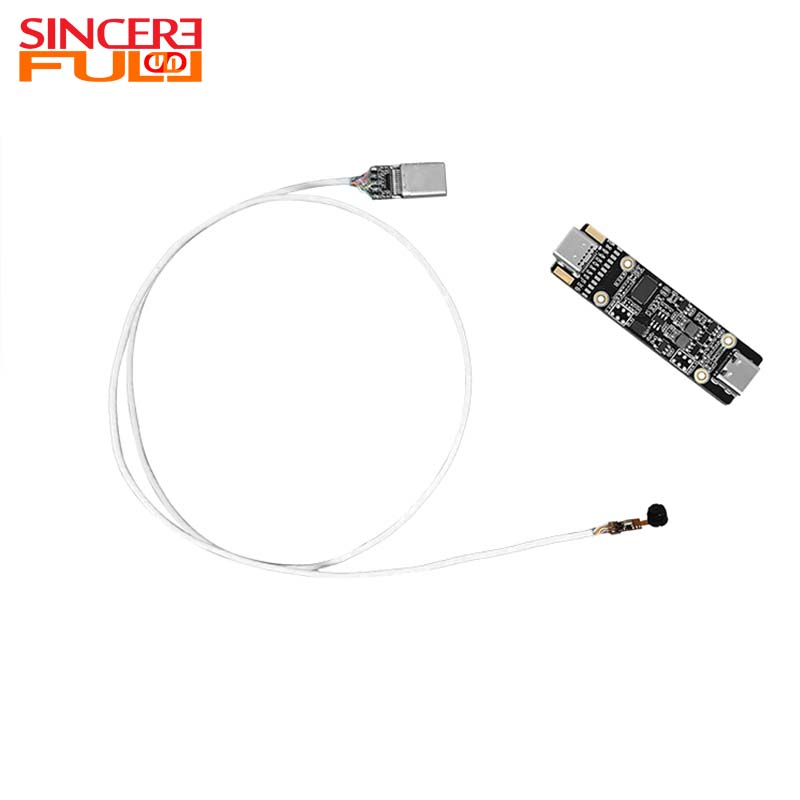

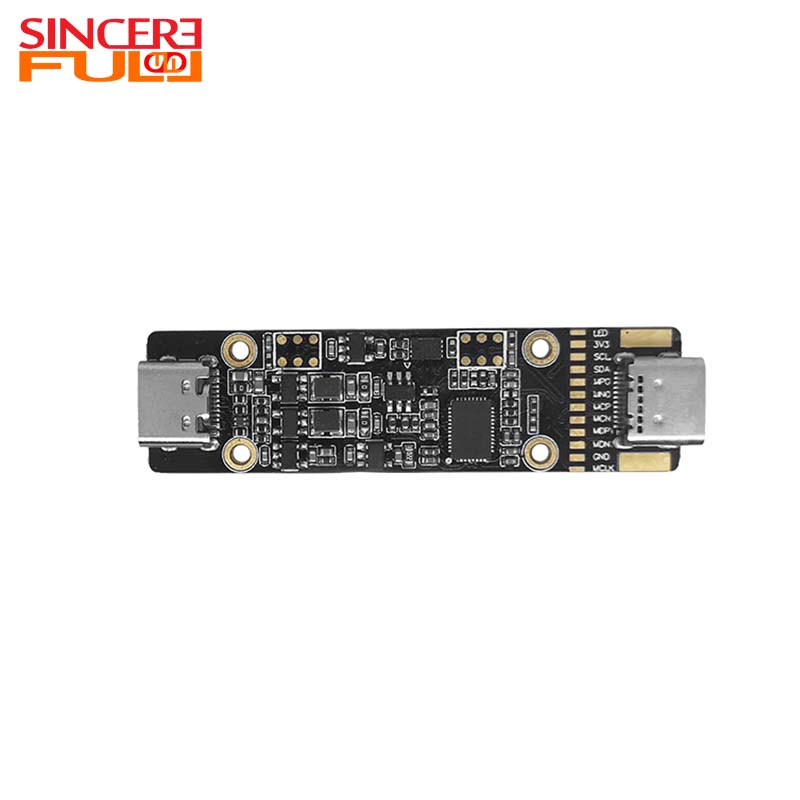

이 OV2740 CMOS 센서 1080P@60fps 측면 보기 USB2.0 드라이버가 없는 매크로 내시경 카메라 모듈은 고주파 근거리 측면 검사를 위해 제작된 전용 측면 매크로 이미징 시스템입니다. 1.4μm 픽셀 크기의 1/6인치 OV2740 센서가 장착된 이 모듈은 MJPEG 및 YUV2 형식을 통해 부드러운 1080P@60fps 영상을 출력하여 동적 관찰 중에 모션 고스팅을 제거하고 복잡한 세부 사항을 복원합니다. 독점적인 측면 뷰 광학 아키텍처를 채택하여 프로브를 회전하지 않고도 공동 및 파이프라인의 측벽 세부 사항을 직접 캡처하여 사각지대를 효과적으로 절단합니다. 왜곡을 2% 이내로 제어하고 최소 조도 감도는 1lux로 어두운 밀폐된 환경에서도 선명하고 사실적인 영상을 유지합니다. 기본 AEC, AEB 및 AGC 자동 조정 기능은 노출, 화이트 밸런스 및 게인을 실시간으로 최적화하여 변화하는 조명 조건에 적응합니다. USB2.0 고속 Type-C 5Pin 인터페이스는 UVC 및 OTG 프로토콜을 통합하여 여러 주류 운영 체제 전반에 걸쳐 드라이버가 필요 없는 연결을 제공합니다. 120~140mA 작동 전류의 5V DC 전압으로 구동되는 이 모듈은 밀봉된 FPC 및 정전기 방지 구조를 채택합니다. 엄격한 온도 사이클링, 진동 및 낙하 테스트를 통과하여 RoHS 규정을 준수하면서 의료 기기 및 복잡한 감지 환경에서 장기간 배포할 때 탁월한 안정성을 제공합니다.
|
 |
1080P@60fps 고해상도 이미징: OV2740 센서를 활용하여 유연한 고해상도 영상을 생성하고 동적 검사 중에 고스팅을 방지합니다.

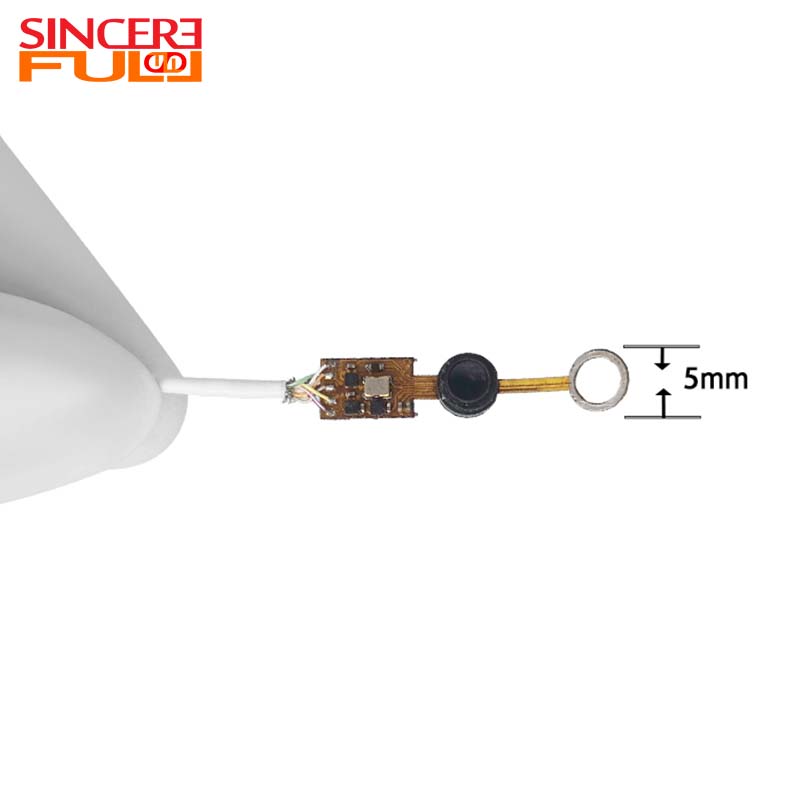

전용 측면 뷰 광학: 내부 파이프 벽과 캐비티 측벽에서 직접 측면 촬영을 가능하게 하여 관측 사각지대를 제거합니다.
UVC 및 OTG 이중 지원: Windows, Linux 및 Android 장치에 대한 드라이버 없는 액세스를 지원하여 임베디드 프로젝트의 통합 장벽을 낮춥니다.
향상된 구조적 신뢰성: 복잡한 응용 환경에서 안정적인 성능을 유지하기 위해 밀봉된 FPC 및 정전기 방지 설계가 특징입니다.
키워드 |
측면도 내시경 카메라 모듈 |
감지기 |
OV2740 |
센서 크기 |
1/6인치 |
픽셀 크기 |
1.4um X 1.4um |
픽셀 |
1920(H)X1080(V) |
출력 이미지 형식 |
MJPEG / YUV2(YUYV) |
해상도 및 프레임 속도 |
60fps1080Mjpeg |
최소 조도 |
1럭스 |
산출 |
USB2.0 UVC |
지원하다 |
OTG 프로토콜 |
인터페이스 모드 |
TYPE-C/5핀 1.0 |
드라이브 프리 프로토콜 |
USB 비디오 클래스(UVC) |
미용 및 피부 분석: 블랙헤드 제거제 및 피부 분석기를 위한 매크로 이미징 코어 역할을 하여 미묘한 피부 질감과 모공 세부 사항을 포착할 수 있습니다.
내장형 의료 장비: 최소 침습 장치에 통합하여 인간의 공동 내부에서 저침습 측면 육안 관찰을 실현할 수 있습니다.
제한된 공간 측면 감지: 측면 광학 기능을 통해 내부 파이프 벽, 밸브 본체 및 금형 측벽에 대한 비분해 결함 검사를 수행할 수 있습니다.
자주 묻는 질문 ◢
1. 이 모듈은 캐비티나 파이프의 측벽을 검사할 때 사각지대를 어떻게 제거합니까?
프로브를 회전할 필요 없이 측면 세부 사항을 직접 캡처하여 관찰 사각 지대를 효과적으로 제거하는 전용 측면 뷰 광학 아키텍처가 특징입니다.
2. 빠르게 움직이는 대상이나 신속한 프로브 조작 중에 선명하고 잔상 없는 이미지를 캡처할 수 있습니까?
예. 60fps에서 1080P 해상도를 제공하여 동적 고속 검사 중에도 부드럽고 흐려짐 없는 실시간 이미징을 보장합니다.
3. 의료 진단 시스템과 휴대용 Android 기기와의 직접 통합을 지원합니까?
예. 듀얼 UVC 및 OTG 호환성을 통해 Windows, Linux 및 Android 플랫폼 전반에 걸쳐 드라이버가 필요 없는 플러그 앤 플레이 연결이 가능합니다.
4. 조명이 어두운 밀폐된 환경에서 모듈은 어떻게 이미지 선명도를 유지합니까?
1lux 저조도 감도와 73.3dB 다이내믹 레인지를 결합하고 자동 튜닝 기능(AEC/AEB/AGC)을 통해 노출을 최적화하고 실시간으로 노이즈를 줄입니다.
