2MP USB 2.0 BF20A6 WiFi-Endoskopkameramodul für tragbare Inspektionsgeräte

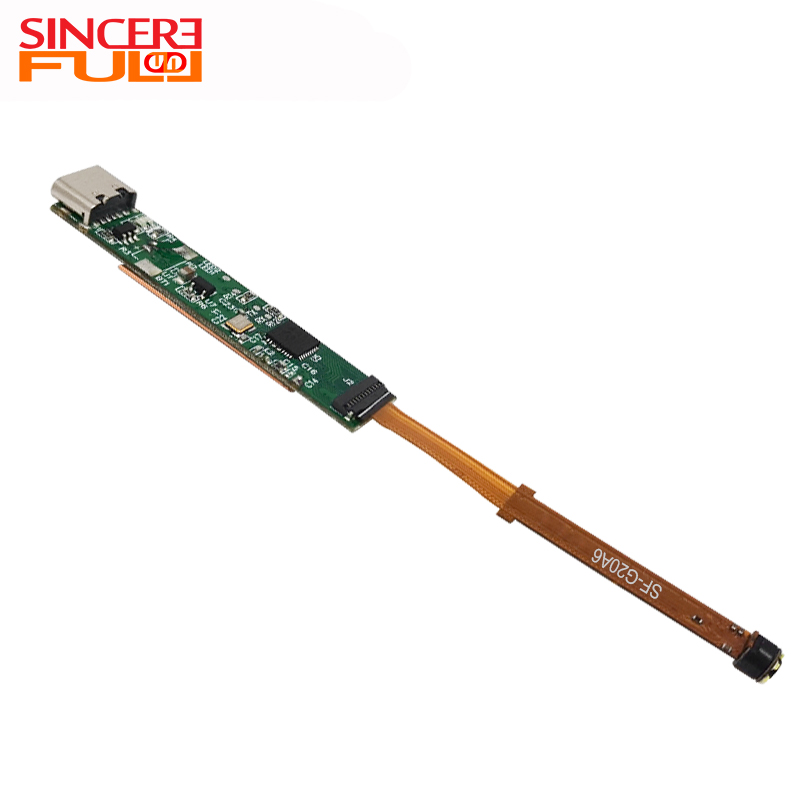

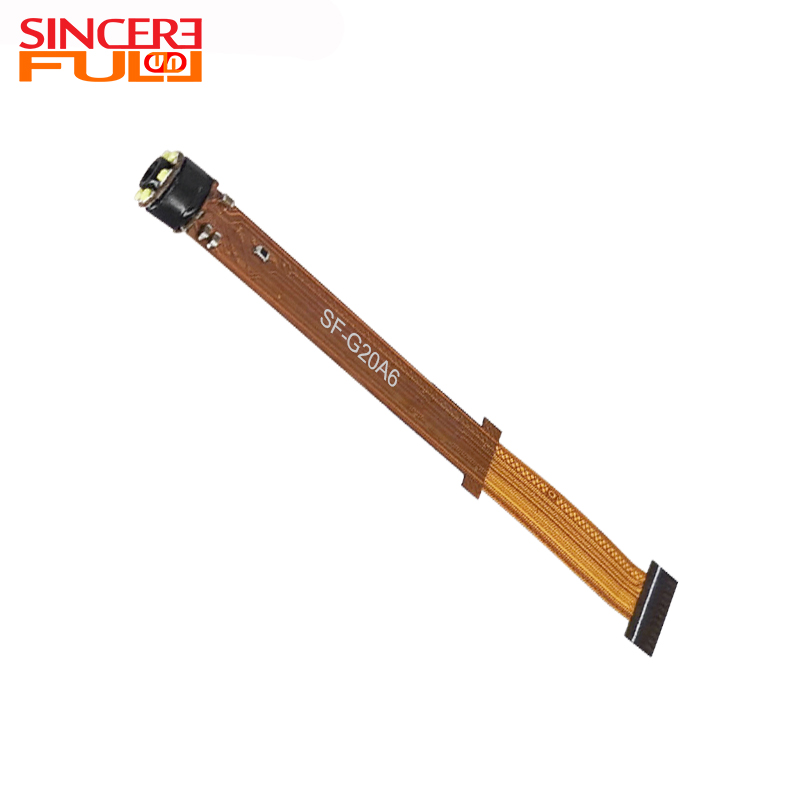

Dies ist ein 2MP USB 2.0 BF20A6 WiFi-Endoskopkameramodul für tragbare Inspektionsgeräte. Wenn ein tragbares Inspektionsgerät eine drahtlose Bildvorschau, aber auch einen kabelgebundenen Pfad für Entwicklung und Tests benötigt, müssen Kamerakopf, Übertragungsplatine und Hostverbindung als ein System bewertet werden. Der SF-G20A6 + SF-WIFI1050 kombiniert einen BF20A6-Kamerakopf, sechs Front-LEDs und eine dedizierte WiFi-Platine in einer separaten Struktur. Die aktuelle Standardausgabe wird mit 1280 x 720 bei 15 Bildern pro Sekunde angegeben. Der Kamerakopf wird über DVP mit der Platine verbunden, während die Platine WLAN-basierte Anzeige und einen USB2.0-Verbindungspfad für die Host-seitige Auswertung bietet. Diese Struktur eignet sich für die Entwicklung tragbarer Prüfterminals, bei denen sowohl drahtloser Komfort als auch flexible Systemtests erforderlich sind. Unterschied:  Wählen Sie dieses Modell, wenn Ihr Projekt einen separaten BF20A6-Kamerakopf mit LED-Beleuchtung und eine dedizierte WLAN-Karte unter Beibehaltung eines USB-basierten Testpfads benötigt.

Produktvorteil ◢

1. Getrennte Kamera- und Platinenstruktur: Ermöglicht die separate Positionierung des Kamerakopfs und der Übertragungsplatine, was den OEM-Teams mehr Flexibilität beim Griff-, Kabel- und Gehäusedesign gibt.

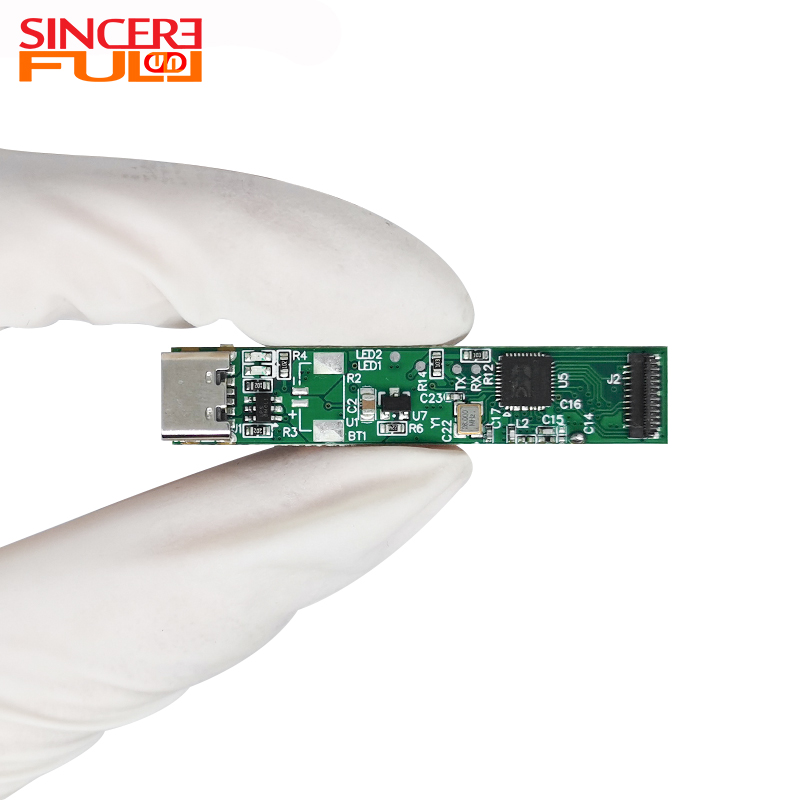

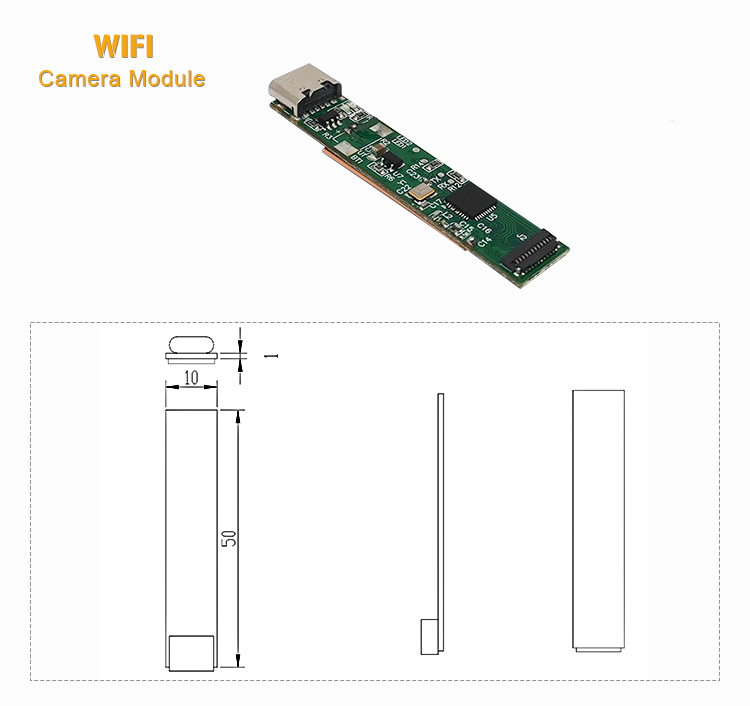

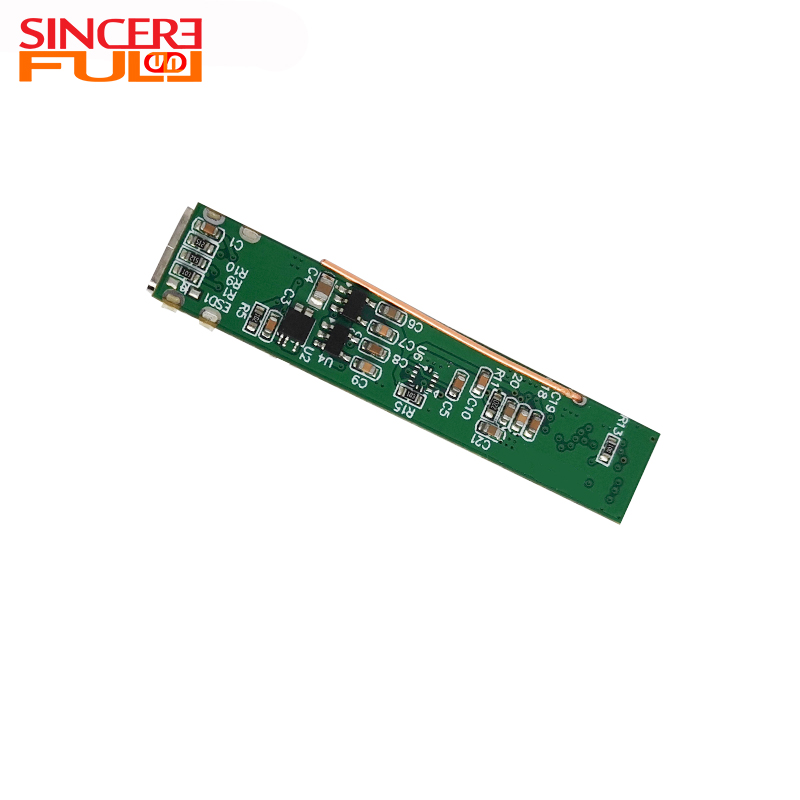

2. Spezielles SF-WIFI1050-Board: Bietet einen klaren Drahtlos-Integrationspfad, anstatt zu implizieren, dass der Kamerakopf selbst den WiFi-Sender enthält.

3. USB2.0- und WLAN-Pfade: Unterstützt die kabelgebundene Host-seitige Auswertung während der Entwicklung und die kabellose Anzeige bei der Verwendung tragbarer Geräte; Das endgültige Protokoll und die Softwarekompatibilität müssen überprüft werden.

4. 720P-Ausgabe bei standardmäßigen 15 Bildern pro Sekunde: Bietet mehr Bilddetails als VGA für routinemäßige tragbare Beobachtungen und definiert gleichzeitig die Standard-Bildratengrenze klar.

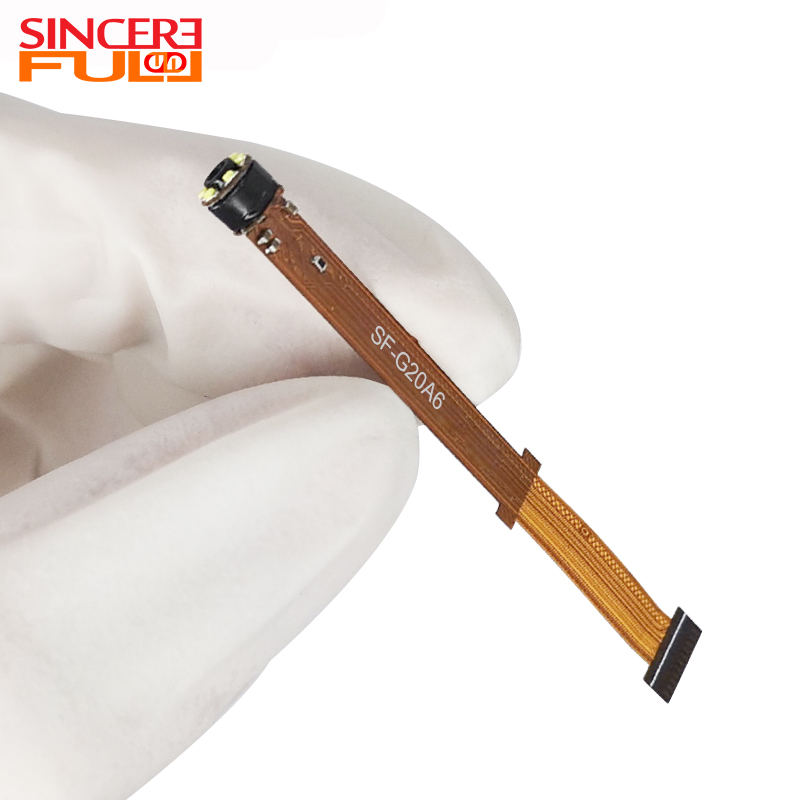

5. Sechs Front-LEDs: Bietet lokale Beleuchtung für geschlossene Geräteräume, in denen das externe Licht begrenzt ist.

6. 4,5-mm-Linsendurchmesser:  Bietet eine optische Größenreferenz für das mechanische Design, der fertige Sondendurchmesser muss jedoch separat bestätigt werden.

7. Fester Fokus: Unterstützt eine stabile Beobachtung nach Anpassung des Arbeitsabstands, ohne dass ein Autofokus-Mechanismus erforderlich ist.

Technische Parameter ◢

Produktname	WIFI-Endoskop-Kameramodul
Merkmale	kleinstes Endoskop-Kameramodul
Pixelgröße	2MP
Sensor	BF20A6
FPS	15FPS
Linsengröße	1/10 Zoll
Signal-Rausch-Verhältnis	36 dB
LED	0402LED*6
Schnittstelle	USB2.0
Fokus	Fester Fokus

Anwendung des Endoskopkameramoduls

1. Entwicklung tragbarer drahtloser Inspektionswerkzeuge: Die getrennte Kamera- und Platinenstruktur unterstützt ein kompaktes Griffdesign und ermöglicht gleichzeitig die Bildbetrachtung auf WiFi-Basis.

2. Wartung der Feldausrüstung: Die drahtlose Vorschau kann die Notwendigkeit reduzieren, das Anzeigegerät bei Routinekontrollen physisch am Inspektionsgriff befestigt zu lassen.

3. Inspektion von Gerätehohlräumen im Dunkeln: Sechs vordere LEDs unterstützen die Sichtbarkeit im Inneren von Gehäusen, Kanälen und geschlossenen mechanischen Strukturen aus nächster Nähe.

4. USB-/WiFi-Dual-Path-OEM-Tests: Die Board-Architektur ermöglicht es Teams, kabelgebundene und kabellose Arbeitsabläufe zu bewerten, bevor sie das Hostsystem und das Gehäuse fertigstellen.

FAQ◢

1. Wie groß ist die effektive WLAN-Übertragungsreichweite dieses Moduls?

In einer typischen ungehinderten Umgebung beträgt die stabile Übertragungsreichweite etwa 10–15 Meter, was für die meisten drahtlosen Betriebsszenarien über kurze Entfernungen geeignet ist.

2. Warum wird die Auflösung 1280×720 gewählt?

Diese Auflösung sorgt für ein ausgewogenes Verhältnis von Bildschärfe und Übertragungseffizienz. Es erfüllt die Anforderungen der meisten nicht präzisen professionellen Szenarien, ohne übermäßig Bandbreite zu verbrauchen.

3. Unterstützen die LED-Leuchten die Helligkeitsanpassung?

Die LEDs verfügen über ein Design mit fester Helligkeit, das für häufige Umgebungen mit wenig Licht optimiert ist. Sie sorgen für eine stabile Ausleuchtung, ohne dass eine zusätzliche Anpassung erforderlich ist.

4. Mit welchen Gerätesystemen ist das Modul kompatibel?

Es unterstützt gängige Betriebssysteme wie Windows, Android und iOS und kann über USB2.0 oder WLAN angeschlossen werden, um sich an verschiedene Endgeräte anzupassen.

5. Kann dieses Modul in flüssigen Umgebungen verwendet werden?

Die Standardversion des Moduls ist nicht wasserdicht. Wenn der Einsatz in feuchten oder flüssigen Umgebungen (z. B. Unterwasserinspektion) erforderlich ist, können Sie sich bei SincereFull an uns wenden, um eine maßgeschneiderte, zuverlässige wasserdichte Dichtungslösung zu erhalten, andernfalls kann es zu Schäden kommen.
