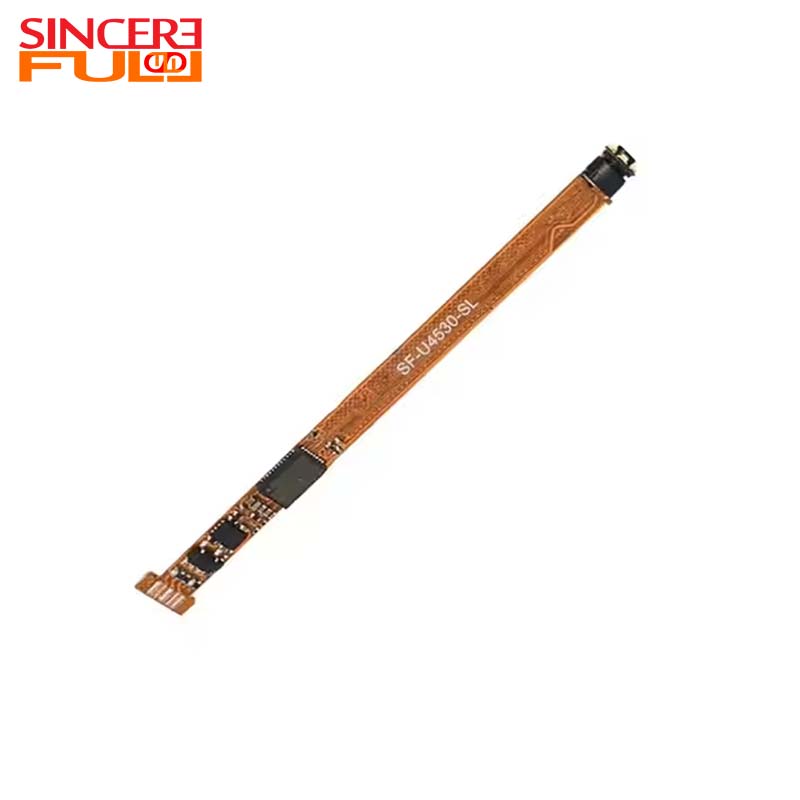

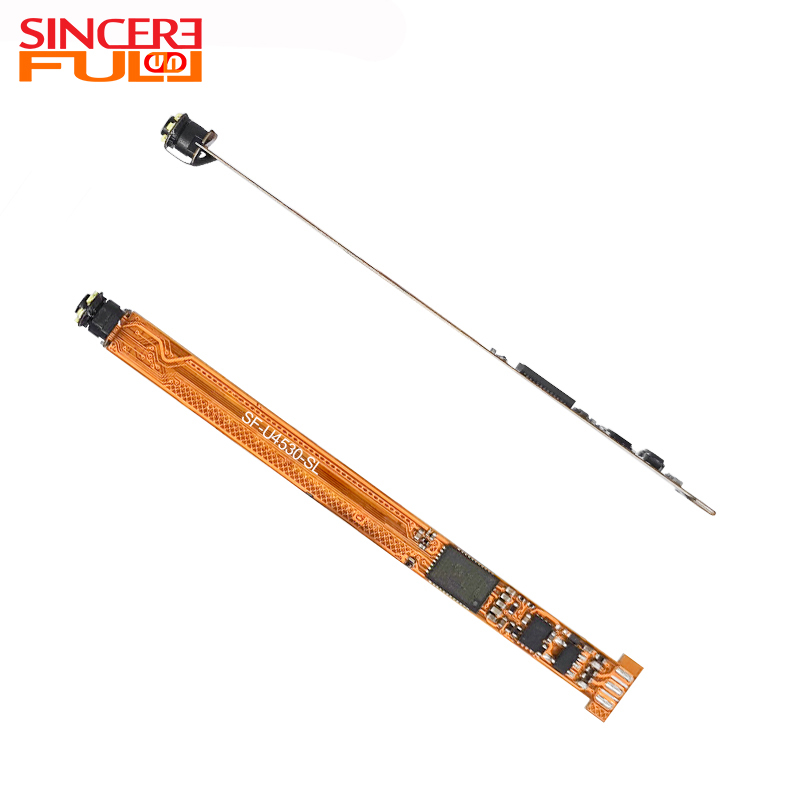

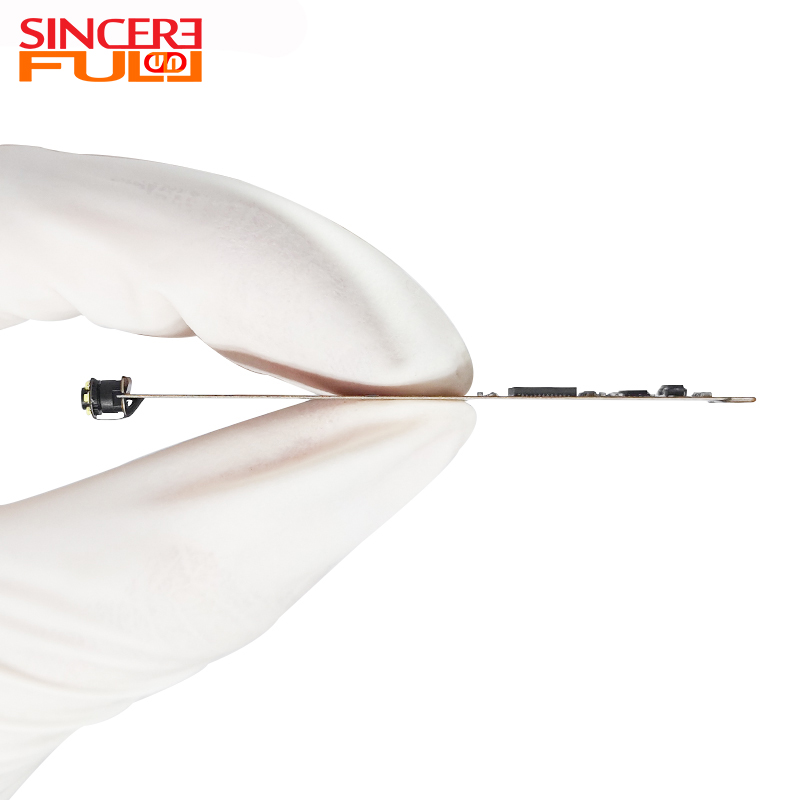

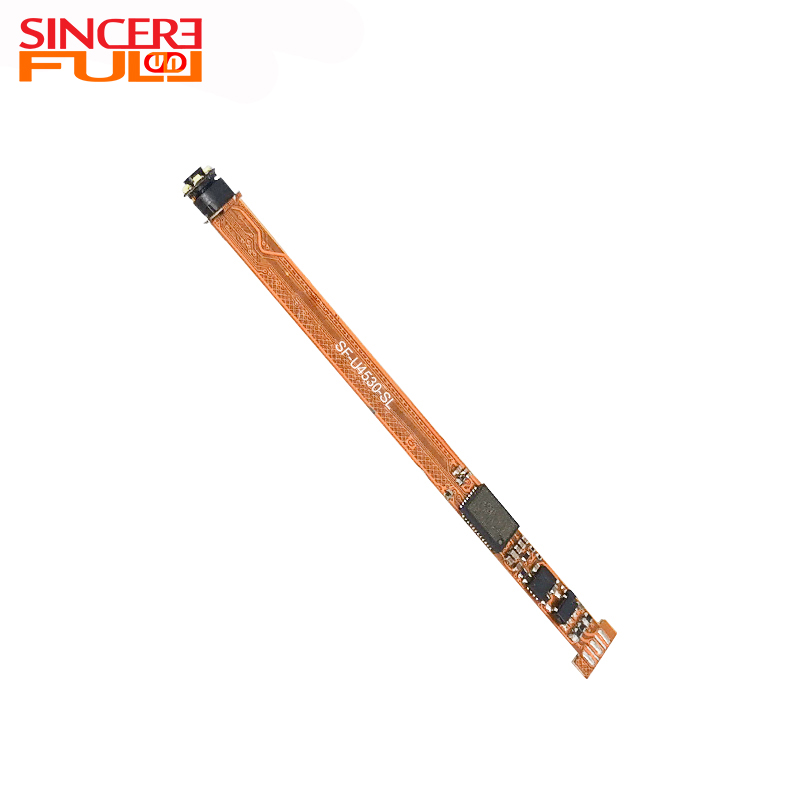

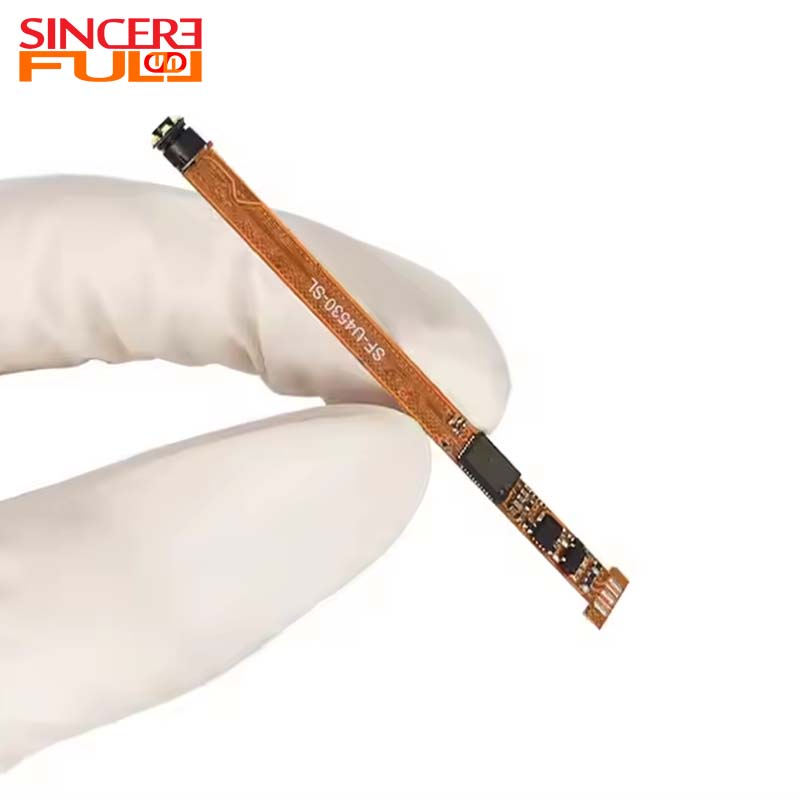

0.3MP USB 센서 BF2013 LED가 장착된 고화질 방수 내시경 카메라 모듈

이 0.3MP USB 센서 BF2013 LED가 장착된 고화질 방수 내시경 카메라 모듈은 의료 시나리오용으로 특별히 설계되었으며 핵심 매개변수 장점을 통해 임상 진단 및 수술에 대한 안정적인 지원을 제공합니다. BF2013 CMOS 이미지 센서를 탑재해 0.3MP 픽셀의 선명한 컬러 이미지를 출력할 수 있다. VGA 해상도와 최대 프레임 속도 30FPS가 결합되어 캐비티 내부에서 실시간으로 안정적이고 부드러운 동적 이미지를 제공하여 상세한 관찰 요구 사항을 충족할 수 있습니다. 1/9인치 센서 크기는 모듈의 컴팩트한 디자인을 구현하는 동시에 이미징 품질을 보장합니다. 45° 시야각은 검사 영역을 정확하게 커버하므로 시야가 너무 좁아서 검사를 놓치는 일이 없고 광각 왜곡으로 인한 판단 오류가 방지됩니다. 수동 초점 기능과 결합된 15mm 초점 거리는 다양한 깊이의 충치 관찰에 유연하게 적응할 수 있어 주요 병변의 세부 사항이 명확하게 표시됩니다. 모듈은 통합 설계를 채택하고 4.5mm의 가느다란 렌즈 직경으로 좁은 구멍에도 쉽게 들어갈 수 있어 환자의 불편함을 줄여줍니다. 렌즈에 통합된 6개의 LED 비드는 충분한 조명을 제공하여 캐비티 내부의 빛이 부족한 문제를 해결합니다. SMT 공정과 AA 공정으로 생산된 베어 모듈은 구조적 안정성과 조립 유연성을 모두 갖추고 있으며 다양한 내시경 장비에 편리하게 적용할 수 있어 최소 침습적 진단 및 치료를 위한 비용 효율적인 이미징 솔루션을 제공합니다.

제품 장점 ◢

• 선명하고 안정적인 이미징: VGA 해상도 및 30FPS 프레임 속도와 결합된 0.3MP 픽셀로 캐비티 내부에 구별 가능한 디테일을 갖춘 실시간 동적 이미지를 제공합니다.

• 정확하고 유연한 관찰: 45° 시야각이 검사 영역을 포괄합니다. 15mm 초점 거리 + 수동 초점 조정은 다양한 깊이의 공동 관찰에 적합합니다.

• 더 나은 최소 침습 경험: 통합 디자인 + 4.5mm 가느다란 렌즈로 좁은 구멍에 쉽게 들어가고 환자의 불편함을 줄입니다.

• 충분하고 안정적인 조명: 6개의 LED 비드와 통합되어 캐비티 내부의 빛이 부족한 문제를 해결합니다.

• 강력한 적응성: 안정적인 구조로 SMT 프로세스 및 AA 프로세스로 생산됩니다. 베어 모듈은 다양한 내시경 장비에 유연하게 적용할 수 있습니다.

내시경 카메라 모듈 적용 ◢

1. 소화기 검사: 식도, 위, 장의 내벽 병변을 관찰하기 위한 위내시경 및 대장내시경에 적합합니다.

2. 이비인후과 진단 및 치료: 후두경, 검이경 등에 사용되어 인후 및 외이도와 같은 좁은 공간의 염증이나 이물질을 검사합니다.

3. 최소 침습 수술 지원: 복강경 및 관절경과 같은 최소 침습 수술 중에 강 내부에 실시간 영상 지원을 제공합니다.

4. 부인과 검사: 자궁 경부와 ​​같은 부위의 미묘한 병변을 관찰하기 위한 질확대경에 적합합니다.

5. 구강 진단 및 치료: 잇몸과 치아 인접 표면 등 숨겨진 부위의 상태를 검사할 때 구강 내시경을 보조합니다.

기술적인 매개변수 ◢

제품명	USB 내시경 카메라 모듈
특징	BF2013 내시경 카메라
픽셀	0.3MP
감지기	BF2013
센서 크기	1/9인치
초점 범위	15-100mm
초점 거리	3.75mm
등록 상표	진심으로 먼저
포브	45°
지름	4.5mm

자주 묻는 질문 ◢

1. 모듈의 피사계 심도 범위의 중요성은 무엇입니까?

넓은 피사계 심도(예: 5mm ~ 50mm)는 가까운 물체와 먼 물체를 동시에 명확하게 표시할 수 있으며, 초점을 자주 맞출 필요성을 줄여 내시경 수술에 적합합니다. 얕은 피사계 심도는 피부 검사와 같은 특정 평면 세부 사항을 강조하는 데 사용됩니다.

2. 방수 및 살균 설계를 달성하는 방법은 무엇입니까?

의료용 모듈은 IP68 방수 씰을 사용하고 하우징 재질은 고온 및 고압(예: 에폭시 수지)에 강하고 134°C 증기 멸균을 견딜 수 있습니다. 산업용 모듈에는 방수 설계(IP54)만 필요할 수 있습니다.

3. 의료용 내시경 모듈과 산업용 내시경 모듈의 차이점은 무엇입니까?

의료용 모듈은 생체 적합성, 멸균 및 높은 이미지 품질을 강조하며 FDA/CE 인증을 준수해야 합니다. 산업용 모듈은 내구성(부식 방지 등), 넓은 온도 작동(-20°C~70°C) 및 특수 광원(UV 등)에 중점을 둡니다.

4. 파이프라인 검사 모듈에 긴 케이블이 필요한 이유는 무엇입니까?

케이블 길이는 일반적으로 Kevlar 인장층과 방수 커넥터를 포함하여 10-30미터입니다. 이는 파이프라인의 내부 마찰과 화학적 부식에 저항하면서 실시간 전송을 지원합니다.

5. 맞춤형 모듈의 일반적인 요구 사항은 무엇입니까?

일반적인 요구 사항에는 특수 치수(예: 직경 1mm), 다중 스펙트럼 이미징(예: 형광 탐색) 및 인터페이스 프로토콜 적응(예: DICOM 시스템과의 인터페이스)이 포함됩니다.

6. 3D 내시경은 어떻게 입체시를 구현하나요?

왼쪽 눈과 오른쪽 눈의 이미지는 듀얼 렌즈 모듈 또는 스플리터 프리즘을 통해 캡처되고 ≥1080p/60fps로 3D 디스플레이에 동기적으로 출력되어 원활한 작동을 보장하므로 최소 침습 수술에 적합합니다.
