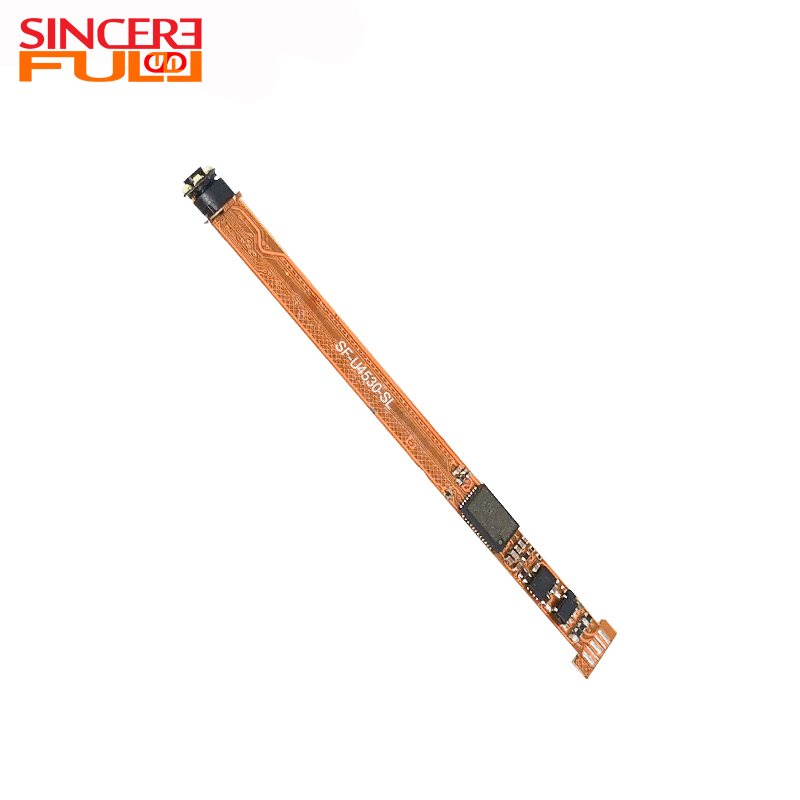

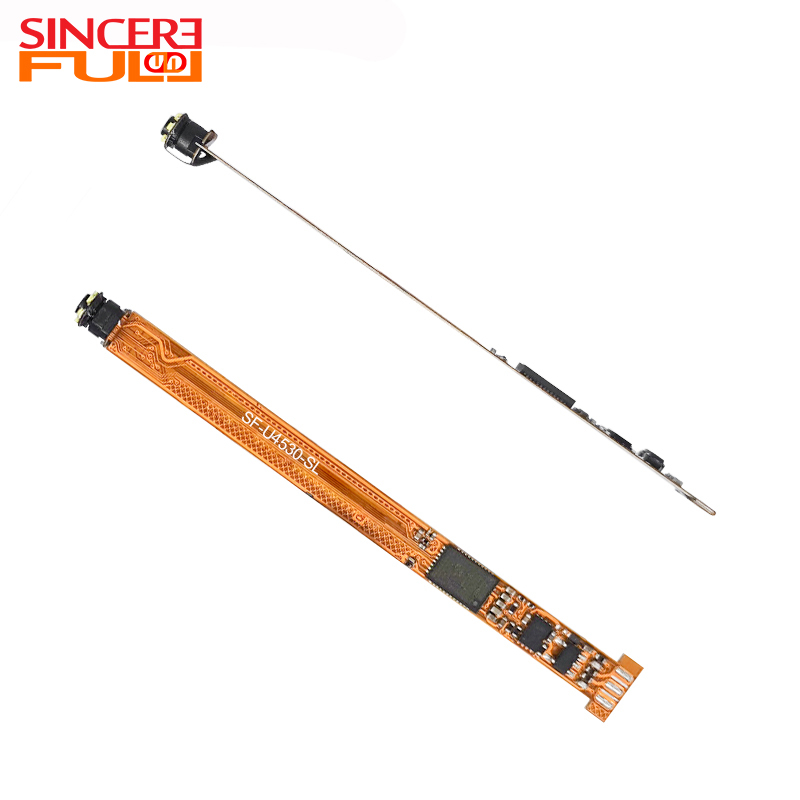

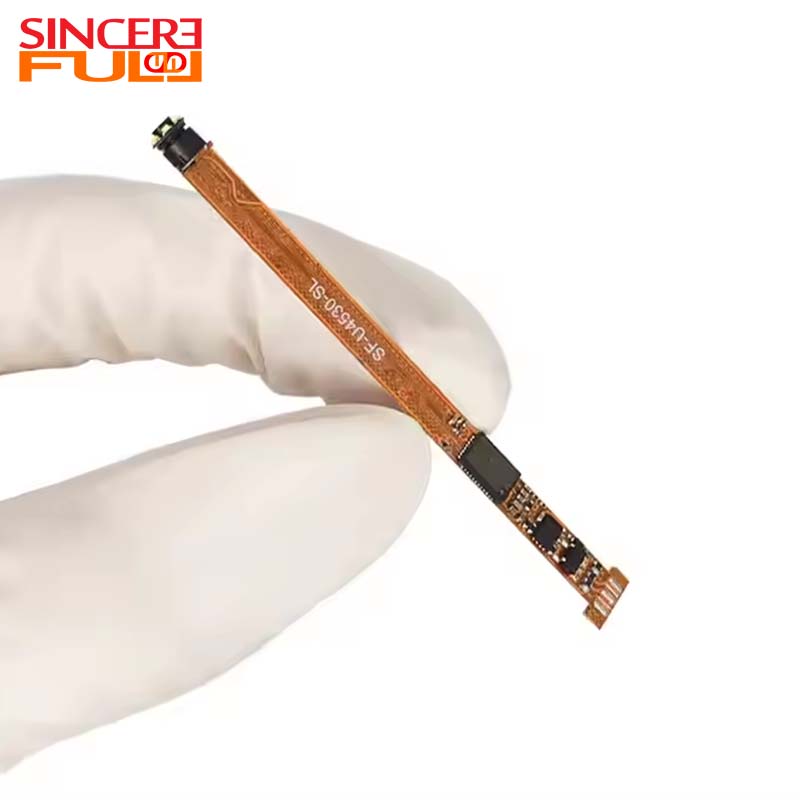

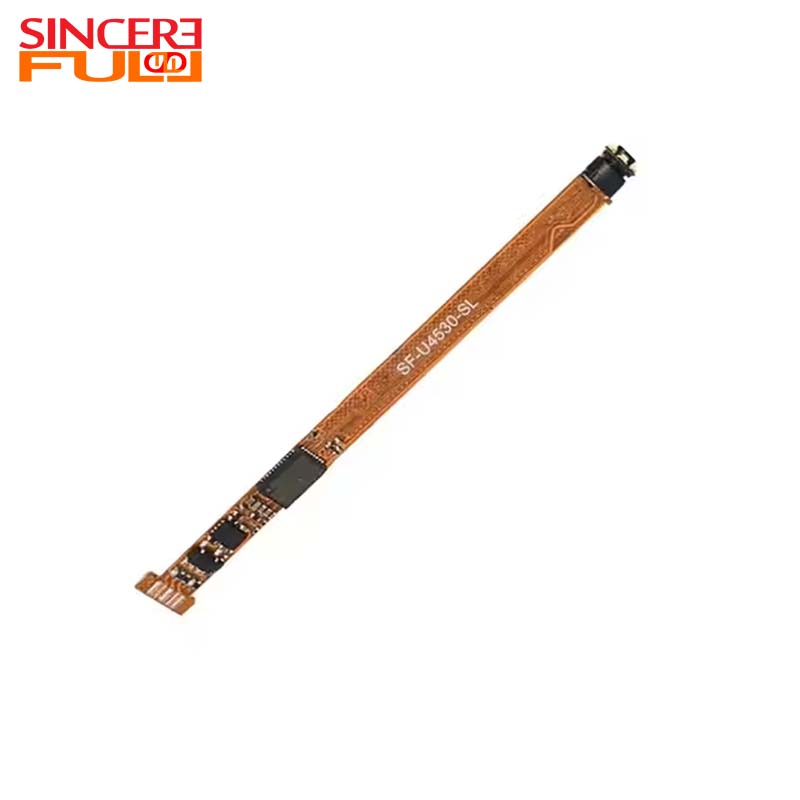

Sensore USB da 0,3 MP BF2013 Modulo telecamera endoscopica impermeabile ad alta definizione con LED

Questo modulo fotocamera endoscopica impermeabile ad alta definizione BF2013 con sensore USB da 0,3 MP con LED è appositamente progettato per scenari medici, fornendo un supporto affidabile per la diagnosi e le operazioni cliniche con i suoi vantaggi relativi ai parametri principali. Dotato del sensore di immagine CMOS BF2013, può produrre immagini a colori nitide con pixel da 0,3 MP. Combinato con la risoluzione VGA e un frame rate massimo di 30 FPS, può presentare immagini dinamiche stabili e fluide all'interno delle cavità in tempo reale, soddisfacendo le esigenze di osservazione dettagliata. La dimensione del sensore da 1/9 di pollice garantisce la qualità dell'immagine e allo stesso tempo aiuta il modulo a raggiungere un design compatto. Il campo visivo di 45° copre accuratamente l'area di ispezione, evitando ispezioni mancate a causa di un campo visivo troppo ristretto e prevenendo errori di giudizio causati dalla distorsione grandangolare. La lunghezza focale di 15 mm combinata con la funzione di messa a fuoco manuale può adattarsi in modo flessibile all'osservazione di cavità a diverse profondità, garantendo che i dettagli delle lesioni principali siano presentati chiaramente. Il modulo adotta un design integrato e il diametro sottile della lente da 4,5 mm può facilmente entrare nelle cavità strette, riducendo il disagio del paziente. Le 6 sfere LED integrate nella lente forniscono un'illuminazione sufficiente, risolvendo il problema della luce insufficiente all'interno della cavità. Il modulo nudo prodotto mediante il processo SMT e il processo AA ha sia stabilità strutturale che flessibilità di assemblaggio e può essere comodamente adattato a varie apparecchiature endoscopiche, fornendo una soluzione di imaging economicamente vantaggiosa per diagnosi e trattamenti minimamente invasivi.

Vantaggio del prodotto ◢

• Immagini chiare e stabili: pixel da 0,3 MP combinati con risoluzione VGA e frame rate di 30 FPS, che presentano immagini dinamiche in tempo reale all'interno della cavità con dettagli distinguibili.

• Osservazione accurata e flessibile: il campo visivo di 45° copre l'area di ispezione; Lunghezza focale 15mm + messa a fuoco manuale si adatta all'osservazione di cavità a diverse profondità.

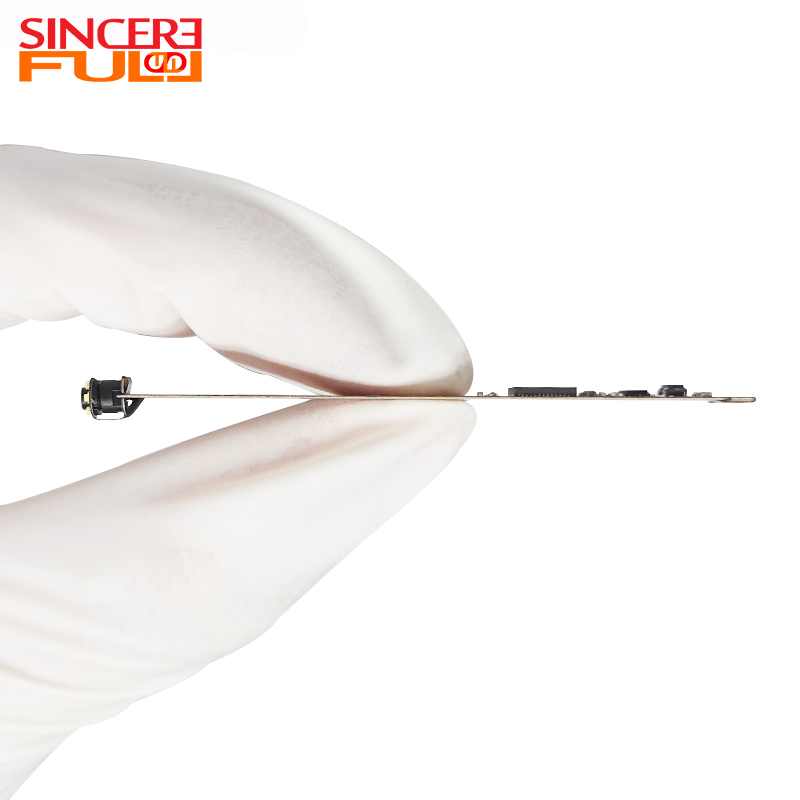

• Migliore esperienza minimamente invasiva: design integrato + lente sottile da 4,5 mm, che entra facilmente nelle cavità strette e riduce il disagio del paziente.

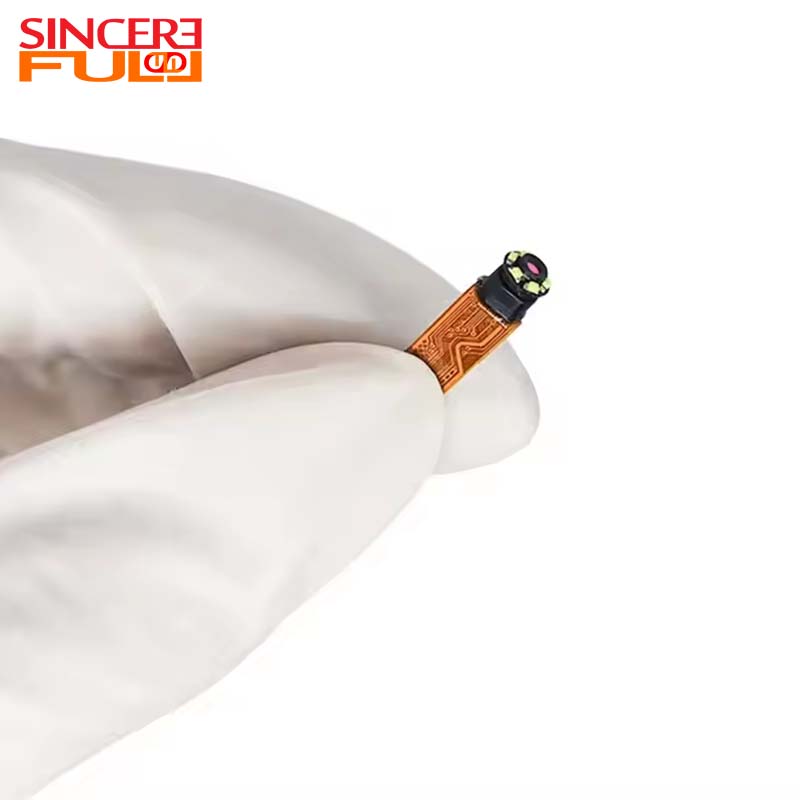

• Illuminazione sufficiente e affidabile: integrata con 6 sfere LED per risolvere il problema della luce insufficiente all'interno della cavità.

• Forte adattabilità: prodotto mediante processo SMT e processo AA, con struttura stabile; il modulo nudo può essere adattato in modo flessibile a varie apparecchiature endoscopiche.

Applicazione del modulo telecamera per endoscopio ◢

1. Esame del tratto digestivo: adattato ai gastroscopi e ai colonscopi per l'osservazione delle lesioni sulle pareti interne dell'esofago, dello stomaco e dell'intestino.

2. Otorinolaringoiatria Diagnosi e trattamento: utilizzato in laringoscopi, otoscopi, ecc., per esaminare infiammazioni o corpi estranei in cavità strette come la gola e il condotto uditivo.

3. Assistenza chirurgica minimamente invasiva: fornitura di supporto per immagini in tempo reale all'interno della cavità durante interventi chirurgici minimamente invasivi come laparoscopia e artroscopia.

4. Visita ginecologica: adattato ai colposcopi per osservare lesioni sottili in aree come la cervice.

5. Diagnosi e trattamento orale: assistenza agli endoscopi orali nell'esame della condizione di aree nascoste come le gengive e le superfici adiacenti dei denti.

Parametri tecnici ◢

Nome del prodotto	Modulo fotocamera per endoscopio USB
Caratteristiche	BF2013 Telecamera per endoscopio
Pixel	0,3 MP
Sensore	BF2013
Dimensioni del sensore	1/9 di pollice
Gamma di messa a fuoco	15-100 mm
Lunghezza focale	3,75 mm
Marchio	PRIMA SINCERO
Fov	45°
Diametro	4,5 mm

Domande frequenti ◢

1. Qual è il significato della profondità di campo del modulo?

L'ampia profondità di campo (da 5 mm a 50 mm) può mostrare chiaramente oggetti vicini e lontani allo stesso tempo, ridurre la necessità di messa a fuoco frequente, adatta per la chirurgia endoscopica; La profondità di campo ridotta viene utilizzata per evidenziare dettagli specifici del piano, come l'ispezione della pelle.

2. Come ottenere un design impermeabile e sterilizzabile?

Il modulo per uso medico utilizza una guarnizione impermeabile IP68, il materiale dell'alloggiamento è resistente alle alte temperature e alla pressione (come la resina epossidica) e può resistere alla sterilizzazione a vapore a 134°C. I moduli industriali possono richiedere solo un design a prova di spruzzi d'acqua (IP54).

3. Qual è la differenza tra i moduli endoscopici medici e industriali?

Il modulo medico enfatizza la biocompatibilità, la sterilizzazione e l'elevata qualità dell'immagine e deve essere conforme alla certificazione FDA/CE; I moduli industriali si concentrano sulla durabilità (come la protezione dalla corrosione), sul funzionamento a temperature elevate (da -20°C a 70°C) e su sorgenti luminose speciali (come i raggi UV).

4. Perché i moduli di ispezione delle tubazioni necessitano di cavi lunghi?

La lunghezza del cavo è solitamente di 10-30 metri, compreso lo strato di trazione in Kevlar e il connettore impermeabile, che supporta la trasmissione in tempo reale resistendo all'attrito interno e alla corrosione chimica della tubazione.

5. Quali sono i requisiti tipici per i moduli personalizzati?

I requisiti comuni includono dimensioni speciali (ad esempio, diametro di 1 mm), imaging multispettrale (ad esempio, navigazione in fluorescenza) e adattamento del protocollo di interfaccia (ad esempio, interfaccia con i sistemi DICOM).

6. In che modo l'endoscopio 3D ottiene la visione stereoscopica?

Le immagini degli occhi sinistro e destro vengono catturate attraverso un modulo a doppia lente o un prisma divisore e trasmesse in modo sincrono su un display 3D a ≥1080p/60fps per garantire un funzionamento regolare, adatto alla chirurgia minimamente invasiva.
