SF-SJYL7-FT+SF-SJN73310ボタン
誠実第一

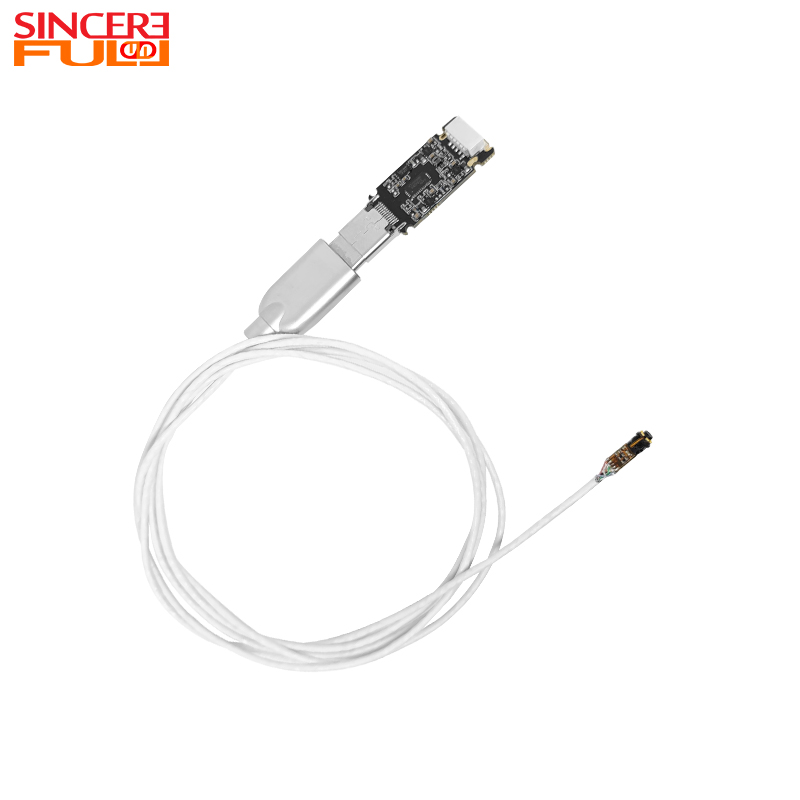

OV9734 イメージ センサーをベースにしたこの OV9734 CMOS センサー 720P HD イメージ セパレート内視鏡カメラ モジュールは、光学フロント エンドと制御メイン ボードの 2 つの部分で構成されます。 Type-C インターフェイスを通じて MIPI 高速信号を送信し、最終的に機器の内部視覚取得シナリオ向けに特別に設計された USB2.0 UVC プラグアンドプレイ インターフェイスを通じてデータを出力します。独立した設計により、さまざまな設置スペースに柔軟に適応できます。小型化されたハードウェア アーキテクチャと 6 個の 0201 仕様 LED を組み合わせることで、機器内部などの薄暗い環境でも十分な補助光を提供します。 102°±5°の広角により撮像範囲が拡大し、5V標準電源とデュアル物理インターフェイス（Type-Cメスソケット+1.0mmピッチ5PINメスソケット）と組み合わせることで、安定した伝送と容易な統合が保証されます。 RoHS 規格に準拠し、産業グレードのデジタル画像信号を直接出力できるため、実用的でコスト効率の高い専用画像コンポーネントとなります。
|
 |
分離設計: 光学フロントエンドは制御メインボードから分離されており、機器内のさまざまな設置スペースに柔軟に適応し、統合が容易です。
OV9734 センサー: 720P HD 画像を安定して出力し、機器の内部視覚取得ニーズに正確に適応します。
6 0201 仕様 LED: コンパクトで十分な補助光を備え、薄暗いシナリオに適応し、画像の鮮明さを確保します。
102°±5°の広角: 撮像範囲を拡大し、装置内の観察の死角を減らします。
2.工業用簡易検査： 生産ラインの低精度外観検査ステーションに設置可能。低コストかつ高い安定性により、コスト効率が高く安定した検査ソリューションを実現します。
3.インテリジェント対話型端末: 人間とコンピュータの対話装置のリアルタイム画像取得に適応できます。プラグアンドプレイと安定したイメージングにより、ユーザーインタラクションと画像送信のニーズを満たします。
4.モジュラー機器ドッキング: 外部カメラユニットを必要とする完成した機器に接続できます。標準化されたインターフェイスにより、高速で標準化された統合ソリューションが提供されます。
製品名 |
裸LED内視鏡カメラモジュール |
イメージセンサー |
OV974 CMOSセンサー |
ピクセル |
1MP |
直径 |
3.3mm |
視野角 |
102° |
| 解決 | 720P |
| タイプ | 別 |
F いいえ |
4.0 |
製品タイプ |
Butoon フォト内視鏡カメラモジュール |
導かれた |
6 個 0201 LED |
インタフェース |
USB 5ピン |
特徴 |
CMOSセンサー 内視鏡カメラモジュール |
Type-C は MIPI 信号を DSP ボードに送信します (30FPS の生画像の場合は高速、低遅延)。 USB 5ピンはUSB 2.0経由で出力します（UVCをサポート）。これにより信号の干渉が回避され、コンピュータ/検査ツールとのプラグアンドプレイが可能になります。
はい。 CE、FCC、RoHS、REACH などの国際認証に合格し、ほとんどの国/地域の規制基準を満たしています。海外で使用する場合でも追加のコンプライアンス調整は必要ありません。
さまざまな深さに適合します (0.1mm チップのクローズアップ、102° のワイドショット)。レンズのフォーカス リングをわずかに調整します。複雑な調整は必要ありません。
UVC プロトコルをサポートしており、追加のドライバーなしで主流のシステム (Windows、Linux、Android、MacOS) でプラグ アンド プレイ機能を有効にします。また、セパレート設計により、設置スペースに合わせてレンズと制御基板を柔軟に配置できます。
