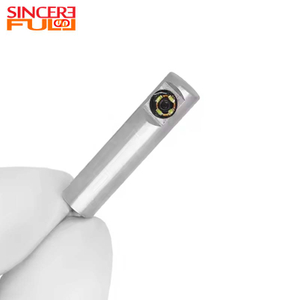

OV9734 חיישן CMOS 720P HD תמונה נפרדת אנדוסקופ מודול מצלמה

מודול מצלמה נפרד אנדוסקופ OV9734 CMOS חיישן 720P HD המבוסס על חיישן תמונה OV9734 מורכב משני חלקים: הקצה הקדמי האופטי ולוח הבקרה הראשי. הוא משדר אותות MIPI במהירות גבוהה דרך ממשק Type-C ולבסוף מוציא נתונים דרך ממשק USB2.0 UVC plug-and-play, שתוכנן במיוחד עבור תרחישי רכישה חזותית פנימית של ציוד. העיצוב הנפרד שלו יכול להתאים בצורה גמישה לחללי התקנה שונים; ארכיטקטורת החומרה הממוזערת בשילוב עם 6 נוריות LED עם מפרט 0201 מספקת מספיק אור מילוי בסביבות עמומות כמו ציוד פנימי. הזווית הרחבה של 102°±5° מרחיבה את כיסוי ההדמיה, ובשילוב עם ספק כוח סטנדרטי של 5V וממשקים פיזיים כפולים (שקע נקבה מסוג C + שקע נקבה של 1.0 מ'מ 5PIN), זה מבטיח שידור יציב ושילוב קל. תואם לתקני RoHS, הוא יכול להוציא ישירות אותות תמונה דיגיטליים ברמה תעשייתית, מה שהופך אותו לרכיב הדמיה ייעודי מעשי וחסכוני.

יתרון המוצר ◢

1. עיצוב נפרד: הקצה הקדמי האופטי מופרד מלוח הבקרה הראשי, תוך התאמה גמישה לחללי התקנה שונים בתוך הציוד לשילוב קל.

2. חיישן OV9734: פלט יציב של תמונות HD של 720P, תוך התאמה מדויקת לצרכי רכישה חזותית פנימית של ציוד.

3. 6 נוריות 0201-Spec: קומפקטיות עם מספיק אור מילוי, התאמה לתרחישים עמומים ומבטיחה בהירות הדמיה.

4. זווית רחבה של 102°±5°: מרחיב את כיסוי ההדמיה ומפחית תצפית כתמים עיוורים בתוך הציוד.

יישום של מודול מצלמה אנדוסקופ◢

1. שילוב חזון משובץ: ניתן להשתמש בהתקנים חכמים קטנים כיחידת רכישת תמונה פנימית. עם העיצוב הנפרד והשילוב הקל שלו, הוא מספק נתיב פשוט לציוד למימוש פונקציות חזותיות.

פרמטרים טכניים ◢

שם המוצר	מודול מצלמת LED חשוף אנדוסקופ
חיישן תמונה	חיישן OV974 CMOS
פיקסל	1MP
קוֹטֶר	3.3 מ'מ
זווית צפייה	102°
הַחְלָטָה	720P
סוּג	נִפרָד
F לא	4.0
סוג מוצר	מודול מצלמת אנדוסקופ Butoon Photo
Led	6 יחידות 0201 לד
מִמְשָׁק	USB 5Pin
תכונה	מודול מצלמה אנדוסקופ חיישן CMOS

שאלות נפוצות ◢

ש1: למה שני ממשקים (Type-C + USB 5Pin)?

Type-C משדר אותות MIPI ללוח ה-DSP (מהירות גבוהה, השהייה נמוכה עבור תמונות גולמיות של 30FPS); יציאות USB 5Pin באמצעות USB 2.0 (תומך ב-UVC). זה מונע הפרעות אות ומאפשר הכנס והפעל עם מחשבים/כלי בדיקה.

ש 2: האם המודול עומד בדרישות השוק העולמי?

כֵּן. הוא עבר אישורים בינלאומיים כולל CE, FCC, RoHS ו-REACH, ועומד בתקנים הרגולטוריים של רוב המדינות/אזורים - אין צורך בהתאמות נוספות של תאימות לשימוש בחו'ל.

ש 3: היתרון של מיקוד ידני? קל לשימוש?

מתאים לעומקים מגוונים (תקריבי שבב 0.1 מ'מ, צילומים ברוחב של 102°). כוונן מעט את טבעת המיקוד של העדשה - ללא כיול מורכב.

ש 4: כיצד להשתמש בפונקציית צילום הכפתור? האם זה מסובך?

ש 5: לאילו מערכות תואם המודול והאם הוא קל להתחבר?

הוא תומך בפרוטוקול UVC, המאפשר פונקציונליות הכנס והפעל עם מערכות מיינסטרים (Windows, Linux, Android, MacOS) ללא מנהלי התקנים נוספים. העיצוב המופרד מאפשר גם סידור גמיש של העדשה ולוח הבקרה כדי להתאים לחללי התקנה.
