Bouton SF-SJYL7-FT+SF-SJN73310
Sincèrement

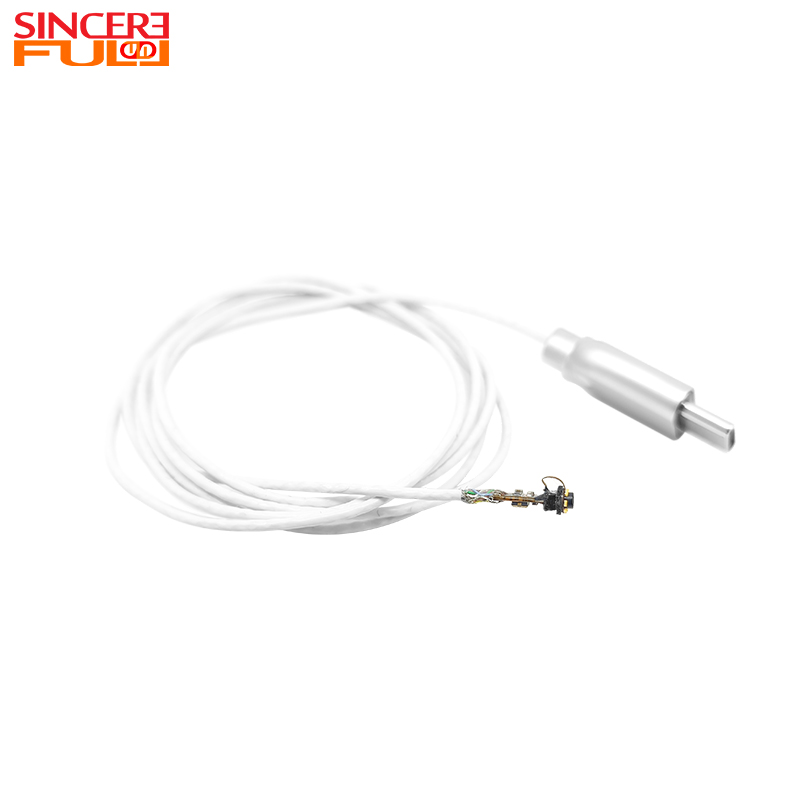

Ce module de caméra endoscopique séparée à image HD 720P à capteur CMOS OV9734 basé sur le capteur d'image OV9734 se compose de deux parties : l'extrémité avant optique et la carte principale de commande. Il transmet les signaux MIPI à grande vitesse via une interface de type C et produit enfin des données via une interface plug-and-play USB2.0 UVC, spécialement conçue pour les scénarios d'acquisition visuelle internes de l'équipement. Sa conception séparée peut s'adapter de manière flexible à différents espaces d'installation ; l'architecture matérielle miniaturisée associée à 6 LED de spécification 0201 fournit une lumière d'appoint suffisante dans les environnements sombres tels que les équipements intérieurs. Le grand angle de 102 ° ± 5 ° étend la couverture d'imagerie et, combiné à une alimentation standard de 5 V et à deux interfaces physiques (prise femelle de type C + prise femelle 5 broches au pas de 1,0 mm), il garantit une transmission stable et une intégration facile. Conforme aux normes RoHS, il peut produire directement des signaux d'image numérique de qualité industrielle, ce qui en fait un composant d'imagerie dédié pratique et rentable.
|
 |
Conception séparée : l'extrémité avant optique est séparée de la carte principale de commande, s'adaptant de manière flexible aux différents espaces d'installation à l'intérieur de l'équipement pour une intégration facile.
Capteur OV9734 : produit de manière stable des images HD 720P, s'adaptant avec précision aux besoins d'acquisition visuelle internes de l'équipement.

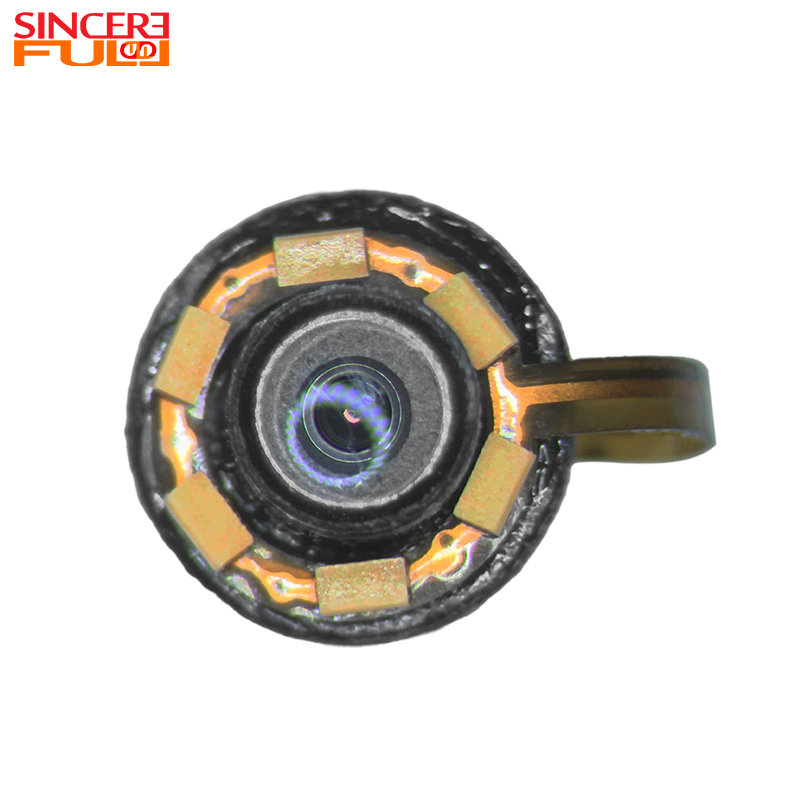

6 LED 0201-Spec : compactes avec une lumière de remplissage suffisante, s'adaptant aux scénarios de faible intensité et garantissant la clarté de l'image.
Grand angle 102°±5° : étend la couverture d'imagerie et réduit les angles morts d'observation à l'intérieur de l'équipement.
2. Inspection industrielle simple : peut être configuré dans des stations d'inspection visuelle de faible précision sur les lignes de production. Avec son faible coût et sa grande stabilité, il met en œuvre une solution d'inspection rentable et stable.
3. Terminaux interactifs intelligents : peuvent être adaptés à l’acquisition d’images en temps réel des équipements d’interaction homme-machine. Avec son imagerie plug-and-play et stable, il répond aux besoins d'interaction de l'utilisateur et de transmission d'images.
4. Station d'accueil d'équipement modulaire : peut se connecter à un équipement fini nécessitant une unité de caméra externe. Avec son interface standardisée, il offre une solution d’intégration rapide et standardisée.
Nom du produit |
Module de caméra endoscopique LED nue |
Capteur d'image |
Capteur CMOS OV974 |
Pixels |
1MP |
Diamètre |
3,3 mm |
Angle de vue |
102° |
| Résolution | 720P |
| Taper | Séparé |
F NON |
4.0 |
Type de produit |
Module de caméra d'endoscope photo Butoon |
Dirigé |
6 pièces 0201 LED |
Interface |
USB 5 broches |
Fonctionnalité |
Module de caméra d'endoscope à capteur CMOS |
Le type C transmet les signaux MIPI à la carte DSP (haute vitesse, faible latence pour des images brutes de 30 FPS) ; Sorties USB 5 broches via USB 2.0 (prend en charge UVC). Cela évite les interférences de signal et permet le plug-and-play avec des ordinateurs/outils d'inspection.
Oui. Il a passé les certifications internationales, notamment CE, FCC, RoHS et REACH, répondant aux normes réglementaires de la plupart des pays/régions : aucun ajustement de conformité supplémentaire n'est nécessaire pour une utilisation à l'étranger.
S'adapte à diverses profondeurs (gros plans avec éclats de 0,1 mm, plans larges de 102°). Ajustez légèrement la bague de mise au point de l’objectif – pas de calibrage complexe.
Il prend en charge le protocole UVC, permettant une fonctionnalité plug-and-play avec les systèmes grand public (Windows, Linux, Android, MacOS) sans pilotes supplémentaires. La conception séparée permet également une disposition flexible de l'objectif et du panneau de commande pour s'adapter aux espaces d'installation.
