製品概要

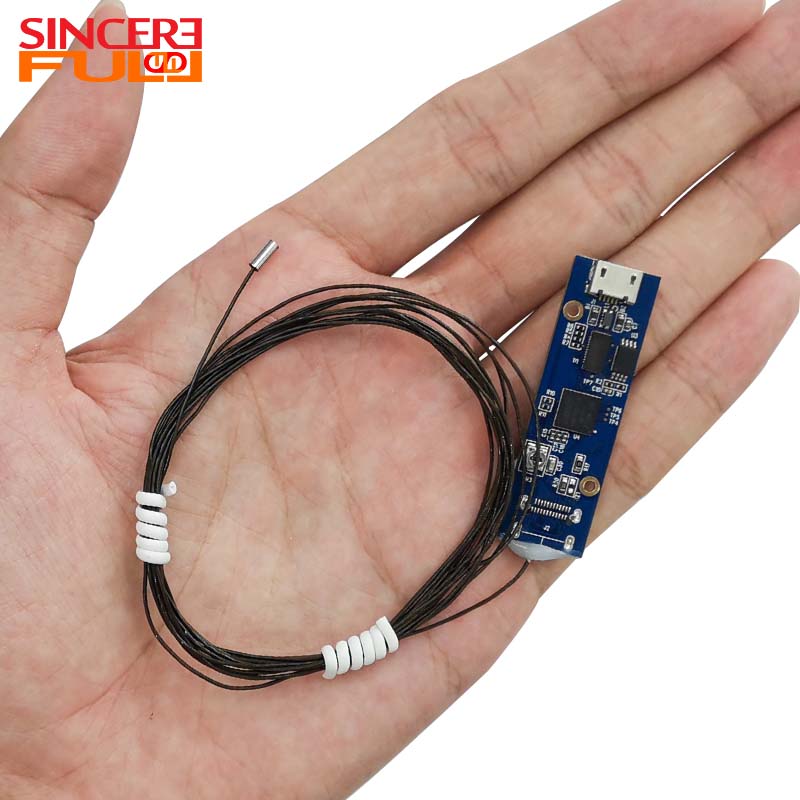

高精度イメージング ソリューションの専門メーカーおよびサプライヤーとして、当社はこの超小型広角防水内視鏡カメラ モジュールを自信を持って提供します。密閉空間検査用に特別に設計されており、顕微鏡イメージセンサーと堅牢な工業グレードのハウジングをシームレスに組み合わせて、従来のカメラでは到達できない優れた視覚的鮮明さを実現します。
- 顕微鏡ナビゲーション用の超小型 1/18 インチ OVM6946 CMOS センサー
- 専用の 5 ～ 50 mm マクロ フォーカスを備えた広大な 120 度広角レンズ

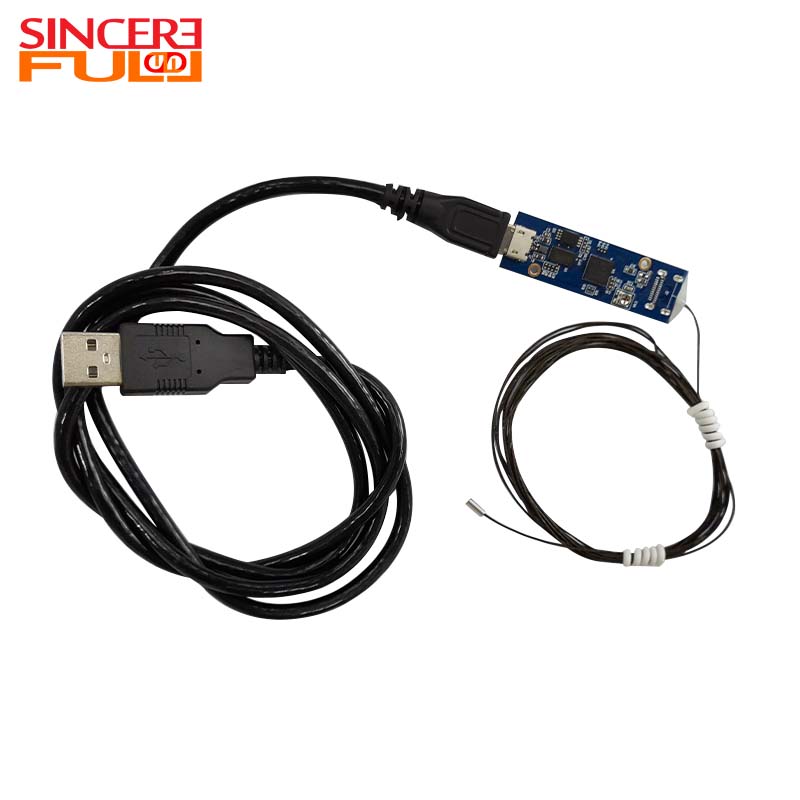

- ユニバーサル UVC プロトコルを利用したシームレスな USB 2.0 プラグアンドプレイ インターフェイス
- 高度な防水機能を備えた耐久性のあるスチールシェル構造
製品説明
最新の機械、繊細な医療器具、マイクロパイプラインの複雑な経路をナビゲートするには、従来の空間的制限を克服する視覚テクノロジーが必要です。この超小型広角防水内視鏡カメラ モジュールは、最も要求の厳しい検査環境での究極の視覚拡張として機能するよう細心の注意を払って設計されています。冷たく触感のあるステンレス鋼のシェル内に収められた顕微鏡イメージング ヘッドは、狭い内腔や狭い機械的空洞を難なく通過し、以前はアクセスできなかった暗いゾーンを、明るく照らされた高解像度のデジタル ワークスペースに変えます。
このデバイスは、高品質の 1/18 インチ OVM6946 CMOS センサーを統合することにより、流動的で歪みが最小限に抑えられたビジュアルを 30 フレーム/秒でキャプチャし、あらゆる微細な傷、ヘアライン フラクチャー、または微細な粒子を鮮明で否定できない焦点に確実に映し出します。標準 USB 2.0 インターフェイスのシームレスな統合により、複雑なドライバーのインストールに伴う煩わしさがなくなり、エンジニアリング チームや診断チームがさまざまなオペレーティング システムにモジュールを即座に導入できるようになります。過酷な工業用流体に浸漬されている場合でも、精密電子機器の繊細な構造を操作している場合でも、堅牢な防水構造と幅広い温度許容差により、中断のない純粋な視覚的フィードバックが保証され、最終的に診断のダウンタイムが削減され、運用効率が向上します。
製品仕様
| パラメータ |
仕様 |
| 製品名 |
超小型広角防水内視鏡カメラモジュール |
| イメージセンサー |
OVM6946 (1/18 インチ) |
| 解決 |
400×400（160Kピクセル） |
| フレームレート |
30fps |
| F番号 |
F5.0 |
| 視野 (FOV) |
120°(D)×87.5°(H) |
| フォーカス範囲（被写界深度） |
5mm～50mm |
| テレビの歪み |
<-11% @ 0.95フィールド |
| 出力インターフェース |
USB 2.0（UVCプロトコル準拠） |
| 出力フォーマット |
YUV と MJPG |
| 照明 |
4 個の高輝度白色 LED (オプション) |
| シェル材質 |
防水機能を備えたスチール |
| 動作温度 |
-20℃～70℃ |
| 安定した画像温度 |
0℃～50℃ |
| 電源 |
5V (USB VBUS経由) |
| 理論 |
CMOSイメージング |
主な機能とハイライト
従来のイメージングの物理的障壁を克服するように設計されたこのカメラ モジュールは、顕微鏡環境内で比類のない光学的鮮明さを実現します。高度な CMOS テクノロジーとインテリジェントな構造設計の融合により、検査プロセスが維持されるだけでなく、大幅に強化されます。
- 卓越した近距離の鮮明さ: 5mm ～ 50mm の範囲でカスタム調整された被写界深度が 120 度の超広角レンズと完璧に調和し、オペレーターは定期的に位置を変更することなく、微小空間の包括的な端から端までのビューをキャプチャできます。
- ゼロルクス照明: 戦略的に配置された 4 つの高輝度白色 LED を備えたモジュールは、完全な暗闇を突き抜けます。この明るく均一な照明により、完全に照明が照らされていない内部空洞内の微妙な表面テクスチャ、腐食、または粒子状物質が明らかになります。
- ユニバーサル UVC 互換性: 標準 USB 2.0 インターフェイスはユニバーサル UVC プロトコルを利用します。これにより、Windows、Linux、Android などの主流のオペレーティング システムで即座に認識されるようになり、展開時間が大幅に短縮され、独自のソフトウェア開発が不要になります。
- 熱回復力: 厳しい熱変動に耐えるように設計されたモジュールは、-20°C ～ 70°C の周囲温度で完璧に動作します。画像は鮮明で安定したままであり、要求の厳しい屋外環境や重工業環境でも信頼性の高いパフォーマンスを保証します。
包括的な機能と業界への応用
最新の非破壊検査と顕微鏡観察の厳しい要求を満たすために、このモジュールには一連の高度な機能が統合されています。物理的な設置面積から適応性のあるアーキテクチャに至るまで、あらゆる側面がプロのインテグレータや機器開発者に力を与えるように調整されています。

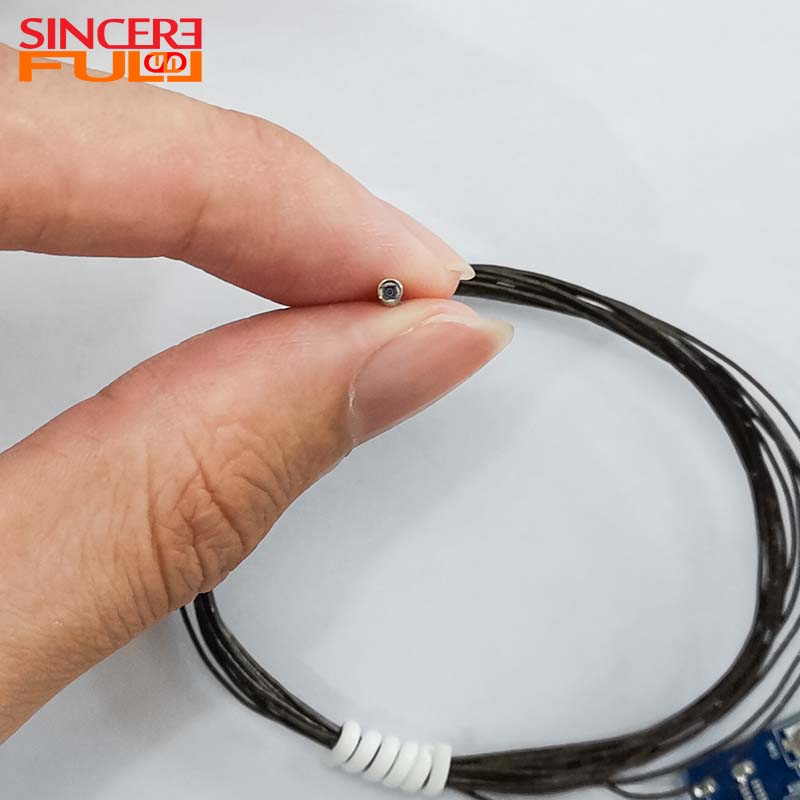

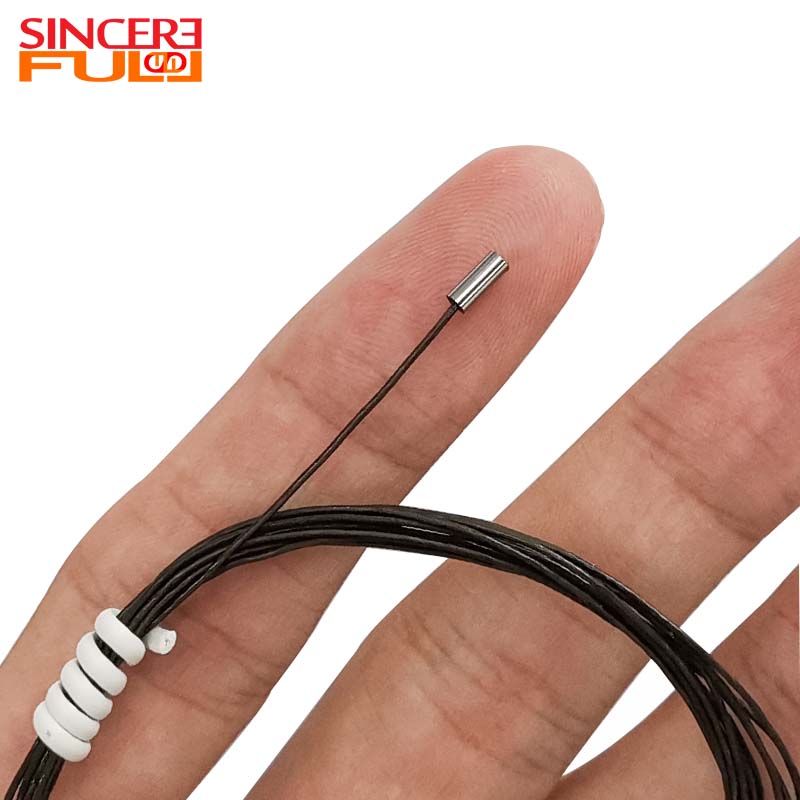

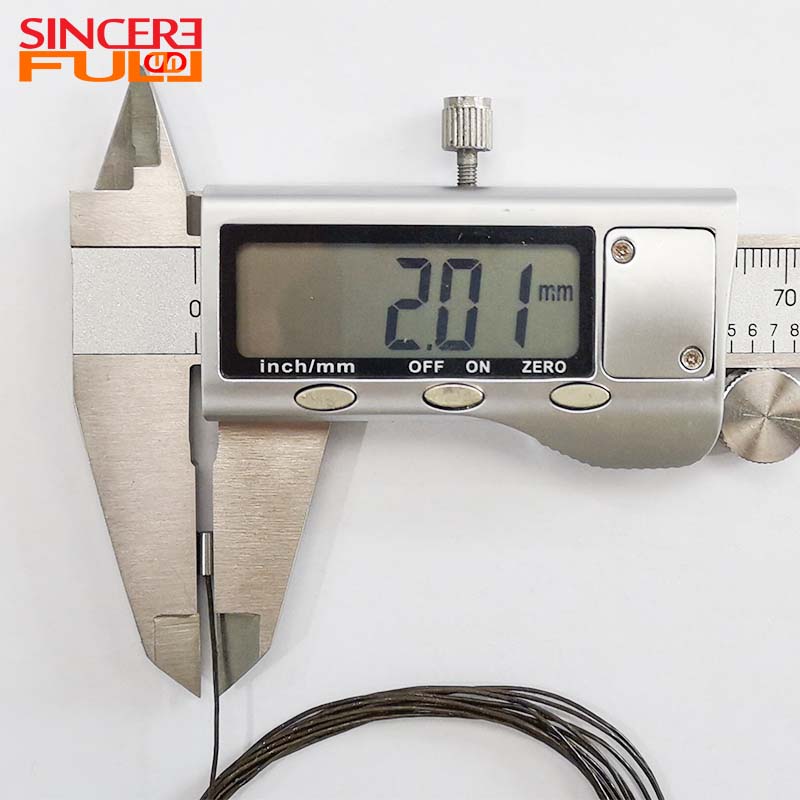

- 超コンパクトなサイズと設計: 頑丈なスチール製ケースに収められた極微の 1/18 インチ センサーを利用し、非常に小さい外径により、レンズが最も狭い内腔やパイプラインを貫通できるようになり、臨床分野と産業分野の両方における厳しい空間的制約を解決します。
- マクロイメージングと光学性能: 専用の 5mm ～ 50mm のマクロ焦点範囲と 120° のパノラマ視野により、視覚的に完全にカバーされます。オプションの LED アレイと組み合わせると、光がゼロの状態でも微細なバリや表面の欠陥が簡単に強調表示されます。
- インターフェイスの互換性とプラグ アンド プレイ: USB 2.0 接続で UVC プロトコルに厳密に準拠することで、モバイル Android デバイスから Raspberry Pi などの組み込みプラットフォームに至るまで、さまざまなホスト環境にシームレスに統合され、統合コストと開発サイクルが最小限に抑えられます。
- 環境適応性と耐久性: 強力な防水性と耐油性を備えて設計されており、過酷な条件下でも問題なく使用できます。工業用冷却剤に浸かっている場合でも、湿気の多い内部空洞を移動している場合でも、堅牢な構造により、一貫した高忠実度のビデオ ストリームが保証されます。
- 多用途の業界アプリケーション: このモジュールは、高価値セクター向けの決定的なビジュアル コンポーネントです。工業用マイクロパイプ検査、自動車エンジンの内部診断、精密機器のメンテナンス、非侵襲的な実験室観察にシームレスに適応します。
- カスタマイズと OEM/ODM サービス: 標準構成が特殊なプロジェクトに適合することはほとんどないことを認識し、当社は詳細なカスタマイズを提供します。ケーブル長や LED 構成から特定のレンズ角度やハウジング材料に至るまで、当社はエンドツーエンドのビジュアル ソリューション エンジニアリングを提供します。
- 品質管理と認証: 厳格なクリーンルーム環境で製造され、すべてのユニットは厳格な品質保証プロトコルを受けています。国際規格に準拠することで、大規模導入においても高い歩留まり、一貫したバッチ品質、信頼性の高い納品スケジュールが保証されます。
私たちを選ぶ理由
機器の統合を成功させるには、適切なビジュアル テクノロジー パートナーを選択することが重要です。専門のメーカーおよびサプライヤーとして、当社は単なるコンポーネントではなく、お客様の正確な運用要件に合わせてカスタマイズされた、信頼性が高くスケーラブルなイメージング ソリューションを提供することに重点を置いています。
- 妥協のない製造基準: 当社の生産施設は高度なクリーンルーム技術を利用しており、すべての微細なセンサーとレンズのアセンブリに微粒子汚染がないことを保証し、箱から出してすぐに完璧な光学性能を実現します。
- アジャイルエンジニアリングサポート: 当社は光学および電子エンジニアリングチームへの直接アクセスを提供します。この協調的なアプローチにより、迅速なプロトタイピング、迅速なトラブルシューティング、および当社のモジュールの独自のハードウェア構成へのシームレスな統合が保証されます。
- スケーラブルな生産能力: 最初の少量バッチのサンプリングから本格的な世界展開まで、当社の最適化されたサプライ チェーンと自動テスト手順により、生産スケジュールに応じて正確に一貫した高品質のモジュールを受け取ることが保証されます。
- 長期的な信頼性: 当社は、プレミアムグレードの CMOS センサーと耐久性のあるハウジング素材のみを調達しています。コンポーネントの品質に対するこの揺るぎない取り組みにより、現場での故障率が大幅に減少し、ブランドの評判が保護され、製品ライフサイクル全体にわたる総所有コストが削減されます。
よくある質問
1. モジュールを高温滅菌する場合は何を考慮する必要がありますか?
続行する前に、特定のモジュール バリアントの最大温度許容範囲を確認することが重要です。モジュールは 70°C まで確実に動作しますが、オートクレーブなどの極端な滅菌プロセスはこれらの制限を超える可能性があり、シーラントの劣化や回路基板の変形につながる可能性があります。激しい熱にさらされる前に、必ず電源を切り、バッテリーを取り外してください。
2. 5mm の最小焦点距離は微小欠陥の検出をどのように強化しますか?
5mm の最小作動距離は、高精度のマクロイメージングのために特別に調整されています。この非常に近接した状態で、モジュールは複雑な表面トポグラフィーを捕捉し、検査ソフトウェアや人間のオペレーターが、標準レンズでは単純にぼやけてしまう微細な傷、ヘアライン亀裂、または異物粒子を明確に識別できるようにします。
3. この USB 2.0 カメラ モジュールは組み込み Linux システムに簡単に統合できますか?
絶対に。このモジュールは、ユニバーサル USB ビデオ クラス (UVC) プロトコルに完全に準拠しています。これは、独自のドライバーをインストールする必要がなく、Raspberry Pi や Jetson Nano を含むほとんどの組み込み Linux プラットフォームでネイティブに認識されることを意味し、自動検査システムの迅速な開発を促進します。
4. さまざまな内視鏡モジュール間の価格変動に影響を与える要因は何ですか?
価格は主に、使用するイメージ センサーの層、光学レンズ アレイの複雑さ (歪みを軽減するための高精度非球面レンズの組み込みなど)、ハウジングの特定の防水定格、および特定のケーブル長または専門の医療認定に必要なカスタム エンジニアリングのレベルによって決まります。
5. 120 度の視野は密閉空間の検査にどのようなメリットをもたらしますか?
120 度の超広視野により、カメラは単一のデジタル フレームで狭いパイプやキャビティの非常に大きな断面をキャプチャできます。これにより、継続的な機械的なパンとチルトの必要性が大幅に減り、検査プロセスが高速化され、単一のパス中に重要な周辺の詳細が見逃されることがなくなります。
