OV9734 CMOS 센서 720P HD 이미지 별도 내시경 카메라 모듈

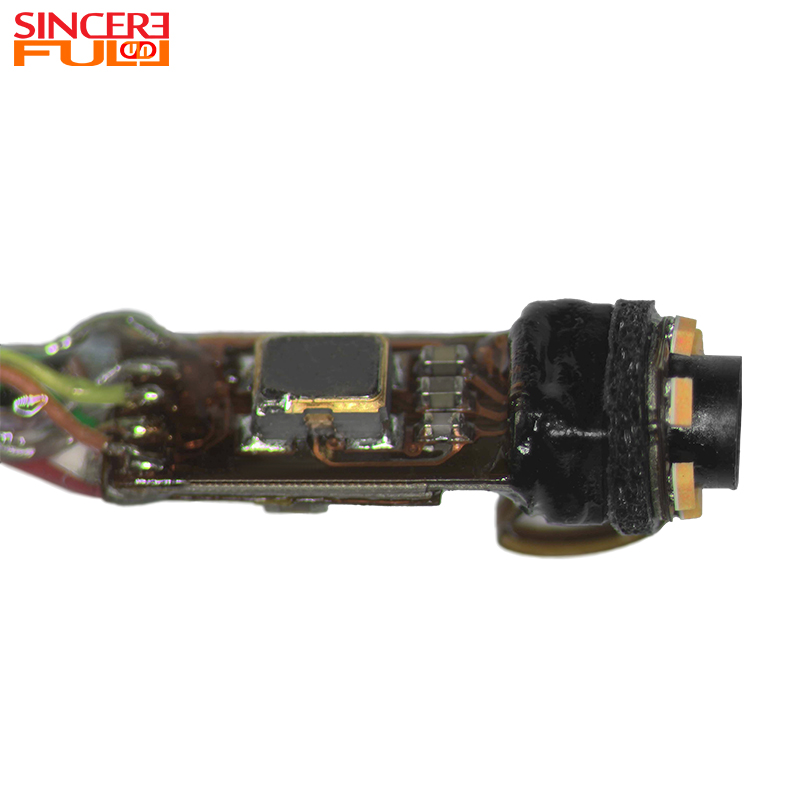

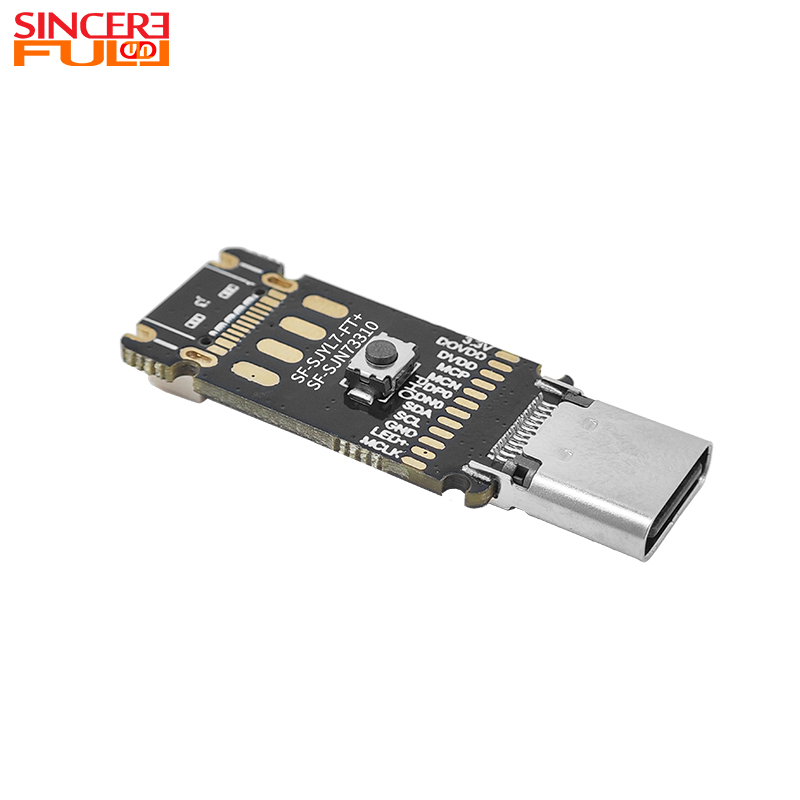

OV9734 이미지 센서를 기반으로 하는 이 OV9734 CMOS 센서 720P HD 이미지 별도 내시경 카메라 모듈은 광학 프런트 엔드와 제어 메인 보드의 두 부분으로 구성됩니다. Type-C 인터페이스를 통해 MIPI 고속 신호를 전송하고 최종적으로 장비의 내부 시각적 획득 시나리오를 위해 특별히 설계된 USB2.0 UVC 플러그 앤 플레이 인터페이스를 통해 데이터를 출력합니다. 별도의 디자인은 다양한 설치 공간에 유연하게 적응할 수 있습니다. 6개의 0201 사양 LED와 결합된 소형화된 하드웨어 아키텍처는 장비 내부와 같은 어두운 환경에서 충분한 조명을 제공합니다. 102°±5° 광각은 이미징 범위를 확장하고 5V 표준 전원 공급 장치 및 이중 물리적 인터페이스(Type-C 암 소켓 + 1.0mm 피치 5PIN 암 소켓)와 결합되어 안정적인 전송과 손쉬운 통합을 보장합니다. RoHS 표준을 준수하여 산업용 등급의 ​​디지털 이미지 신호를 직접 출력할 수 있어 실용적이고 비용 효과적인 전용 이미징 구성 요소입니다.

제품 장점 ◢

1. 별도의 설계: 광학 프런트 엔드가 제어 메인 보드에서 분리되어 있어 장비 내부의 다양한 설치 공간에 유연하게 적응하여 쉽게 통합할 수 있습니다.

2. OV9734 센서: 720P HD 이미지를 안정적으로 출력하여 장비의 내부 시각적 획득 요구 사항에 정확하게 적응합니다.

3. 6개의 0201-사양 LED: 충분한 보조광을 갖춘 컴팩트한 크기로 어두운 시나리오에 적응하고 이미징 선명도를 보장합니다.

4. 102°±5° 광각: 이미징 범위를 확장하고 장비 내부 관찰 사각지대를 줄입니다.

내시경 카메라 모듈 적용◢

1. 임베디드 비전 통합: 소형 지능형 장치에서 내부 이미지 수집 장치로 사용할 수 있습니다. 별도의 디자인과 손쉬운 통합으로 장비가 시각적 기능을 실현할 수 있는 간단한 경로를 제공합니다.

기술적인 매개변수 ◢

제품명	베어 LED 내시경 카메라 모듈
이미지 센서	OV974 CMOS 센서
픽셀	1MP
지름	3.3mm
시야각	102°
해결	720P
유형	분리된
아니오	4.0
제품 유형	부툰 포토 내시경 카메라 모듈
주도의	6pcs 0201 주도
인터페이스	USB 5핀
특징	CMOS 센서 내시경 카메라 모듈

자주 묻는 질문 ◢

Q1: 인터페이스가 두 개(Type-C + USB 5Pin)인 이유는 무엇입니까?

Type-C는 MIPI 신호를 DSP 보드로 전송합니다(30FPS 원시 이미지의 경우 고속, 낮은 대기 시간). USB 2.0을 통한 USB 5핀 출력(UVC 지원). 이는 신호 간섭을 방지하고 컴퓨터/검사 도구와의 플러그 앤 플레이를 가능하게 합니다.

Q2: 모듈이 글로벌 시장 요구 사항을 준수합니까?

예. CE, FCC, RoHS 및 REACH를 포함한 국제 인증을 통과하여 대부분의 국가/지역의 규제 표준을 충족하므로 해외 사용 시 별도의 규정 준수 조정이 필요하지 않습니다.

Q3: 수동 초점의 이점은 무엇입니까? 사용하기 쉬운가요?

다양한 깊이에 적합합니다(0.1mm 칩 클로즈업, 102° 와이드 샷). 렌즈 초점 링을 약간 조정하세요. 복잡한 보정이 필요하지 않습니다.

Q4: 버튼 사진 기능을 사용하는 방법은 무엇입니까? 복잡합니까?

Q5: 모듈은 어떤 시스템과 호환되며 연결이 용이합니까?

UVC 프로토콜을 지원하므로 추가 드라이버 없이 메인스트림 시스템(Windows, Linux, Android, MacOS)에서 플러그 앤 플레이 기능을 사용할 수 있습니다. 또한 분리형 설계를 통해 설치 공간에 맞게 렌즈와 제어 보드를 유연하게 배치할 수 있습니다.
