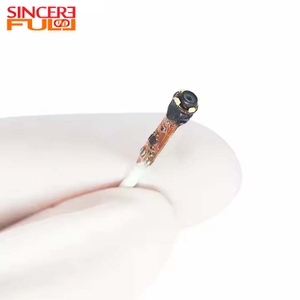

直径3.9mm ES101センサー140度広角医療内視鏡カメラモジュール

このモジュールは医療用内視鏡カメラ モジュールに最適で、直径 3.9 mm なので、広角の視野を提供しながらコンパクトな内視鏡システムに適合します。 ES101 センサーを搭載したこの直径 3.9 mm の内視鏡カメラ モジュールは、1.4um BSI ピクセル設計を利用し、最大解像度 1000Hx1000V で設計されています。高解像度のパフォーマンスを保証する革新的なアーキテクチャを備えています。 ES101 センサー カメラ モジュールは、フルフレーム、スキップ、ビニング、ウィンドウ モードをサポートし、柔軟な出力フォーマットを提供します。LVDS/MIPI と互換性があり、10 ビットと 8 ビットの両方の画像出力を提供し、多様なニーズに対応します。

製品の利点 ◢

解像度: ES101 センサーは、1.4um BSI ピクセル設計で 1000Hx1000V の解像度を提供します。

柔軟な出力フォーマット: フルフレーム、スキップ、ビニング、ウィンドウ モードをサポートします。

画像出力の互換性: LVDS/MIPI+10 ビット/8 ビットのオプションにより、多用途のアプリケーションに対応します。

コンパクトで多用途: 医療用内視鏡カメラ モジュールや広角視野を備えた直径 3.9 mm の内視鏡システムに最適です。

技術的パラメータ ◢

製品名	内視鏡カメラモジュール
特徴	ミニ内視鏡カメラモジュール
インタフェース	USB
センサー	ES101
合焦範囲	10～100mm
解決	1000P最大60fps
焦点距離	0.75mm
コネクタ	ミニUSB-5P
DSP	USB2.0 UVC
導かれた	0402 ホワイトLED

製品の用途 ◢

• 胃カメラ

• 喉頭鏡

• 腸鏡

よくある質問 ◢

Q1: 内視鏡カメラモジュールとは何ですか?

A1:内視鏡カメラモジュールは、人間や動物の健康監視、産業機器の検査、家庭の配管検査など、肉眼では見えない狭い領域を観察するのに役立つデバイスです。この装置はリアルタイムの観察と介入を可能にし、特に内部領域や手の届きにくい領域の検査に適しています。ニーズや応用分野に応じて、内視鏡カメラにはさまざまなスクリーニング環境に適応するためのさまざまなイメージ センサーやイメージング技術が搭載されることがよくあります。重要なのは、これらのデバイスが鮮明で詳細な画像を提供できなければならないことです。さらに、ほとんどの内視鏡モジュールには LED 照明システムが装備されており、これは低い環境や暗い環境、さらには完全な暗闇でも特に重要です。一部の内視鏡カメラ モジュールは、より複雑な検査環境に適応できる柔軟な曲げ設計を備えています。硬性内視鏡は狭い領域に沿ってゆっくりと移動できますが、硬性内視鏡は直進検査に適しています。自由に曲げたり折りたたんだりすることはできません。また、ディスプレイ デバイスに接続すると、通常、USB、HDMI、WiFi、TYPE-C、MICRO-USB など、さまざまなディスプレイ デバイスに適応するさまざまな出力インターフェイスがサポートされます。これにより、リアルタイムの観察、分析、画像キャプチャのためにモニターや録画デバイスに接続する利便性がユーザーに提供されます。医療分野では、内視鏡カメラは消化器疾患、呼吸器疾患、泌尿器疾患、生殖器疾患の診断に広く使用されています。同時に、これらの装置は工業試験の分野でも重要な役割を果たしており、航空宇宙、製造、自動車試験などの業界で広く使用されており、家庭でも水道管、暖房管、天然ガスパイプライン、トイレ下水道などの配管システム、冷蔵庫、テレビ、水飲み場、エアコンなどの電化製品を検査するために使用することもできます。

Q2: あなたは工場または貿易会社ですか?

A2:

当社は、スマート カメラ モジュールに特化した相手先商標製品製造業者 (OEM) であり、10 か所の無塵かつ無菌の生産ワークショップを備えた独自の生産拠点を備えています。国際的な高度な品質基準に基づいて効率的に生産作業を行っています。私たちのチームは、製造プロセスにおける高度な安定性と信頼性を確保するために、標準化された操作手順に従っています。各従業員は体系的な専門トレーニングを受けており、厳格な作業手順に従って作業し、生産環境を衛生的かつ無菌に保つために特別に設計された防塵服を着用しています。当社は製品の品​​質を非常に真剣に受け止めており、各カメラモジュールが厳格な多段階の検査とテストを受けて高品質管理基準を確保しています。さらに、当社は独立した研究開発チームを持ち、独立した製品の研究開発への投資を増やし続け、技術革新を促進します。当社は独自の研究開発能力により、業界で競争力のある多数のカメラモジュールの発売に成功してきました。

Q3: 内視鏡カメラモジュールを制御するにはどうすればよいですか?

A3: 内視鏡カメラモジュールの制御操作には、電源管理、データ接続、ソフトウェアアプリケーション、画像処理など、多くの複雑なリンクが含まれます。このプロセスでは、医療および産業分野での効果的なアプリケーションを確保するために、ハードウェアとソフトウェアの間の高度な調整が必要です。まず、電源接続が重要です。内視鏡カメラは通常、特定の電圧範囲内で動作するため、電力サージによる故障やショートを防ぐために電源の安定性を確保する必要があります。効果的なデータ転送接続も不可欠であり、一般的な接続には USB、TYPE-C、MICRO-USB、HDMI、Wi-Fi ワイヤレス接続などがあります。これらのインターフェイスにより、カメラはコンピュータやモバイル端末などの制御デバイスとデータを交換できます。ワイヤレス接続が選択された場合、リモート操作のために必要な制御信号がプリセット データ インターフェイスを通じてカメラに送信されます。次に、専用のソフトウェアまたは既存のアプリケーションを使用する必要があります。これらはカスタマイズ可能であり、ビデオ キャプチャとカメラ制御をサポートするサードパーティのプラットフォームも可能です。このタイプのソフトウェアは、オペレーターがパラメーターの設定やライブ ビデオ ストリームの受信など、カメラを簡単に管理できる直感的なユーザー インターフェイスを提供します。画像処理アルゴリズムは制御プロセスで重要な役割を果たし、キャプチャされたビデオ ストリームをリアルタイムで分析し、オペレーターがカメラ機能を効果的に調整できるようにします。たとえば、オペレーターは、実際のニーズに応じていつでもズーム、フォーカスの調整、写真の撮影やビデオの録画、設定の調整を行うことができ、最高の画像とパフォーマンスの最適化を実現できます。

Q4: 内視鏡カメラモジュールでは何が見えますか?

A4: 内視鏡カメラ モジュールは、人体の内部構造や動物の構造の詳細な画像やビデオをキャプチャし、通常は医療、産業、または研究環境で使用されます。医療用途では、胃腸管、膀胱、呼吸器系、生殖器系、その他の臓器を視覚化して、腫瘍、感染症、閉塞などの状態の診断と監視を可能にします。必要に応じて標本を収集でき、内視鏡カメラで組織、血管、異常をリアルタイムで確認できるため、低侵襲手術が容易になります。産業環境では、肉眼で直接見ることが難しい機械、配管、インフラストラクチャの領域を検査し、摩耗、腐食、詰まりを強調表示できます。このモジュールには通常、高解像度センサーと白色 LED などのさまざまな照明オプションがあり、環境によって必要なランプ ビーズの数は異なります。通常、さまざまな環境での視認性を向上させるために 4 つの LED ランプ ビーズが装備されており、分析と意思決定のための鮮明で正確なイメージングが保証されます。

Q5: 内視鏡カメラモジュールは何をカスタマイズできますか?

A5: 内視鏡カメラモジュールは一体型と分離型が選択でき、直径サイズ、スチールスリーブやLEDライトの有無もカスタマイズ可能です。
