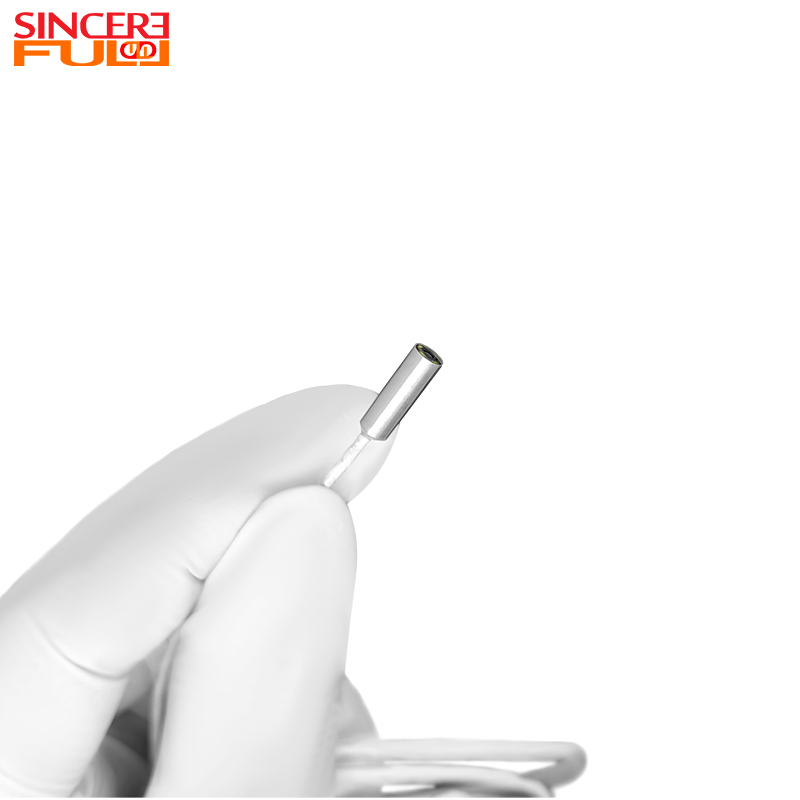

OH01A10 センサー 3.9 ミリメートル医療用ミニ柔軟な内視鏡カメラ モジュール

これは、OH01A10 センサー 3.9 mm ミニ軟性内視鏡カメラ モジュールで、医療および精密検査分野向けのプロ仕様のデバイスです。 OmniVision の高感度 OH01A10 センサーを搭載したこのモジュールは、720P 高解像度解像度と 60fps の高フレーム レートのビデオ出力をサポートします。 1.08mmの短焦点距離レンズ、10～80mmの広い焦点範囲、F4.0の大口径、85°の広角設計と組み合わせることで、全方向から検査エリアの詳細を鮮明に捉えることができます。光学系には多層膜コーティングレンズを採用し、高輝度LEDフィルライトと組み合わせることで、複雑な環境下でも低ノイズで忠実度の高い映像を出力できます。リアルタイムのノイズリダクションと色の最適化を実行する内蔵 USB インターフェイス DSP 画像プロセッサを備え、革新的な電子画像安定化技術がハンドヘルドのジッターによって引き起こされる画像のぼやけを効果的に相殺します。モジュールのフレキシブルコンジットは±180°の双方向曲げに対応し、3.9mmの超極細レンズは4mm以上の狭い空間にも容易に侵入でき、IP67相当の優れた防水・防塵性能を備え、湿気や油汚れなどの過酷な作業条件にも適応します。このモジュールは独立した構造設計を採用し、ワイヤボンディングを介して DSP ボードに接続され、USB2.0 インターフェイスを介して出力し、プラグアンドプレイ機能の UVC プロトコルをサポートします。 SMT 技術と AA (アクティブ アライメント) 製造プロセスにより精密に製造されたこの製品は、RoHS、CE、FCC、REACH の 4 つの国際認証規格に厳密に準拠しています。付属のプロフェッショナル ソフトウェアは、画像のフリーズなどの機能をサポートし、医療診断、産業試験、その他のシナリオに対して効率的で信頼性の高い技術サポートを提供します。

製品の利点 ◢

1. 強化されたイメージングのための次世代ピクセル技術: PureCel®Plus-S アーキテクチャは量子効率を大幅に向上させ、同じ照明条件下で従来の FSI 技術と比較して信号対雑音比 (SNR) を向上させます。モーションアーティファクトを効果的に抑制し、60fps の高速取得により、ダイナミックなシーンでもモーションブラーが発生しません。

2. 小型化された独立したアーキテクチャ: 3.9 mm の超薄型レンズは、DSP ボードから独立したレイアウトを特徴としており、カスタム ケーブル長をサポートし、口径が 4 mm 未満の狭いキャビティにアクセスできます。スチールシェルは耐食性、耐摩耗性に優れ、湿気や油汚れなどの複雑な作業条件にも対応できる防水・防塵構造です。

3. ドライバー不要のクロスプラットフォーム互換性: UVC プロトコル標準に準拠しており、専用ドライバーをインストールすることなく Windows、macOS、Linux システムに直接展開できます。これにより、医療機器のソフトウェア統合サイクルが大幅に短縮され、開発コストが削減されます。

4. 統合照明: 4 つの 0402 マイクロ LED は定電流駆動設計を採用しており、視野内に十分な明るさ​​と均一な配光を提供し、ケラレを効果的に軽減し、診断とテストの精度を向上させます。

5. プロセス保証：SMT + AA精密プロセスを通じて製造され、RoHS、CE、FCC、REACHなどの国際規格によって認証されており、安定した信頼性の高い構造とより長い耐用年数を保証します。

内視鏡カメラモジュールの応用

• 医療機器の統合：耳鼻科用内視鏡、口腔検査鏡、気管支鏡、尿道鏡、関節鏡などの低侵襲診断および治療機器のフロントエンド画像取得ユニットに適しており、1080P高解像度ディスプレイ端末への適応をサポートします。

• 工業用精密試験: 精密ギアボックスの内部摩耗監視、油圧バルブ ブロックの流路欠陥検出、半導体パッケージング金型の清浄度検査、マイクロ ベアリング レースウェイの損傷評価に使用されます。

• 電子製造サービス：PCB基板上のBGAはんだ接合部の外観検査、携帯電話ミドルフレーム部品の組立検証、コネクタ端子の異物検査、ドローンジンバルモーターのカーボンブラシの摩耗観察などに対応。

• 自動車の保守および診断: エンジン燃焼室のカーボン堆積の目視検出、ターボチャージャーブレードの亀裂検出、トランスミッションバルブボディのオイル回路の詰まりの判断、および新エネルギー車バッテリーパックの冷却パイプの密閉検査。

• 特別なメンテナンス作業: 航空機エンジンのブレードの根元の微小亀裂の検出、原子力発電所の熱交換チューブの内壁の腐食スクリーニング、石油掘削プラットフォームの油圧制御モジュールの内部清浄度の検証。

技術的パラメータ ◢

製品名	3.9mmミニ軟性内視鏡カメラモジュール
基本公差	±0.1mm
DSP	USB
センサー	OH01A10
合焦範囲	10-80mm
焦点距離	1.08mm
Fナンバー	4.0
解決：	720P最大60fps
テレビの歪み	＜-10%
直径	3.9mm

よくある質問

1. モジュールのコアセンサーモデルとその利点は何ですか?

高感度と低ノイズ特性を両立したOH01A10センサーを採用し、安定した720P@60fpsのHD出力をサポートします。

2. モジュールの直径はどれくらいですか?長さはカスタマイズできますか？

カメラモジュール部の標準直径は3.9mmです。カスタムのケーブル長や特定のパッケージ形式に関する要件がある場合は、当社までご連絡ください。カスタマイズされたレンズ ソリューションを評価して提供できます。

3. このモジュールはどのインターフェイスを使用しますか?追加のドライバーが必要ですか?

このモジュールは標準の USB 2.0 インターフェイスを使用します。ほとんどの主流のオペレーティング システムでプラグ アンド プレイ機能を実現でき、通常は追加のドライバーが必要ないため、統合と使用が非常に便利になります。
