Модуль камеры эндоскопа датчика 3,9 мм OH01A10 мини гибкий для медицинского назначения

Это мини-гибкий модуль камеры эндоскопа с датчиком 3,9 мм OH01A10, устройство профессионального уровня для медицинских и точных испытаний. Оснащенный высокочувствительным датчиком OmniVision OH01A10, модуль поддерживает разрешение высокой четкости 720P и видеовыход с высокой частотой кадров 60 кадров в секунду. В сочетании с короткофокусным объективом 1,08 мм, широким диапазоном фокусировки 10–80 мм, большой диафрагмой F4,0 и широкоугольным объективом 85° он может четко фиксировать детали области контроля во всех направлениях. В его оптической системе используется линза с многослойным покрытием в сочетании с заполняющими светодиодными лампами высокой яркости, что позволяет выводить изображения с низким уровнем шума и высокой точностью даже в сложных условиях. Он оснащен встроенным процессором изображений DSP с интерфейсом USB, который выполняет шумоподавление и оптимизацию цвета в реальном времени, а инновационная технология электронной стабилизации изображения эффективно компенсирует размытие изображения, вызванное дрожанием при съемке с рук. Гибкий кабелепровод модуля поддерживает двунаправленный изгиб ±180°, а сверхтонкая линза диаметром 3,9 мм может легко проникать в узкие пространства размером более 4 мм, обеспечивая превосходную водонепроницаемость и пыленепроницаемость по стандарту IP67, что позволяет адаптироваться к суровым условиям работы, таким как влажность и масляные пятна. Модуль имеет отдельную структурную конструкцию, подключается к плате DSP посредством проводного соединения и выводит данные через интерфейс USB2.0, поддерживая протокол UVC для функциональности Plug-and-Play. Изготовленный с точностью с использованием технологии SMT и производственного процесса AA (Active Alignment), продукт строго соответствует четырем международным стандартам сертификации: RoHS, CE, FCC и REACH. Сопутствующее профессиональное программное обеспечение поддерживает такие функции, как стоп-кадр изображения, обеспечивая эффективную и надежную техническую поддержку для медицинской диагностики, промышленных испытаний и других сценариев.

Преимущество продукта ◢

1. Пиксельная технология нового поколения для улучшения качества изображения. Архитектура PureCel®Plus-S значительно повышает квантовую эффективность, повышая соотношение сигнал/шум (SNR) по сравнению с традиционной технологией FSI при тех же условиях освещения. Он эффективно подавляет артефакты движения, а высокоскоростная съемка со скоростью 60 кадров в секунду гарантирует отсутствие размытия изображения в динамичных сценах.

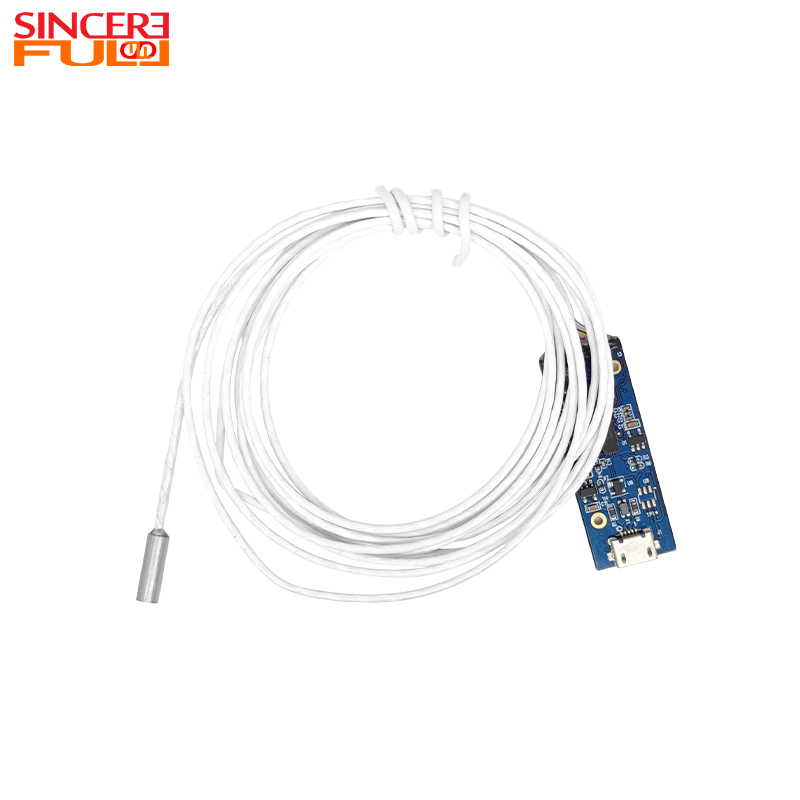

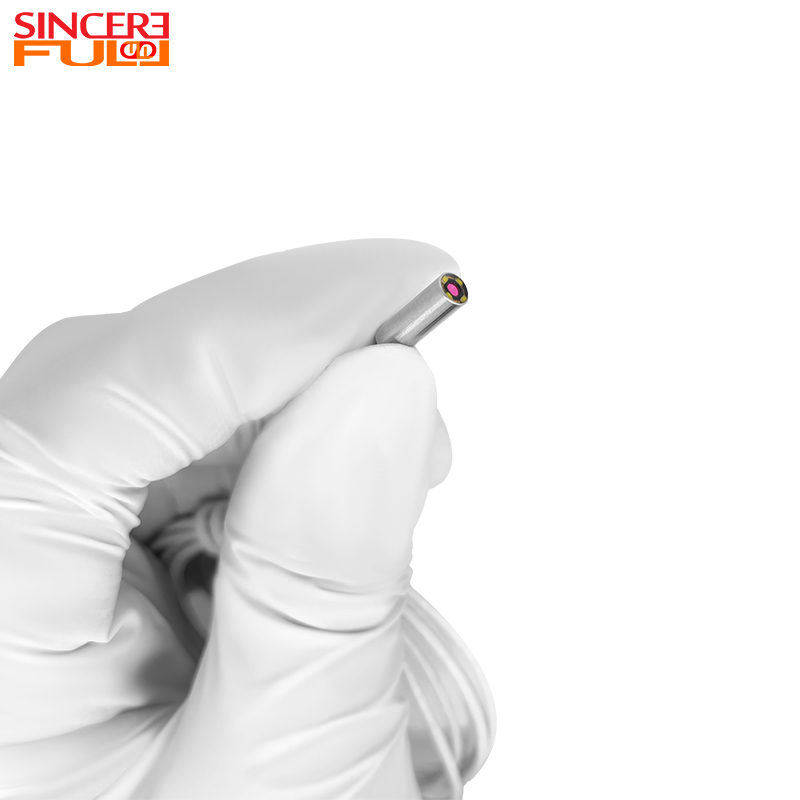

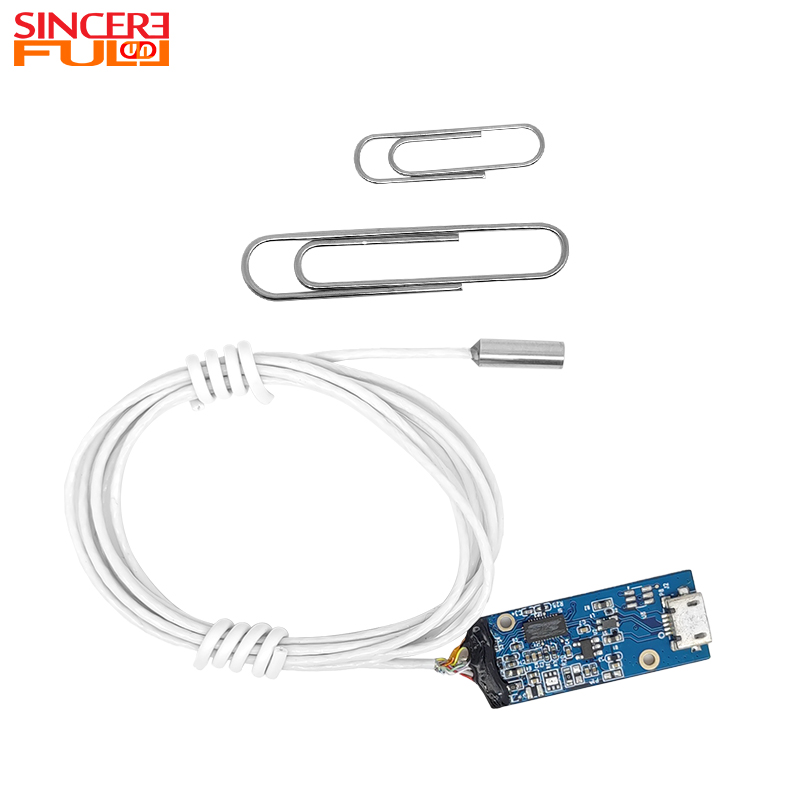

2. Миниатюрная отдельная архитектура: ультратонкий объектив диаметром 3,9 мм имеет компоновку, отдельную от платы DSP, поддерживает кабели произвольной длины и обеспечивает доступ к узким полостям с апертурой <4 мм. Стальной корпус обладает коррозионно-стойкими и износостойкими свойствами, а водонепроницаемая и пыленепроницаемая конструкция позволяет выдерживать сложные условия работы, такие как влажность и масляные пятна.

3. Межплатформенная совместимость без драйверов: соответствует стандарту протокола UVC, что обеспечивает прямое развертывание в системах Windows, macOS и Linux без необходимости установки специальных драйверов. Это существенно сокращает цикл интеграции программного обеспечения медицинского оборудования и снижает затраты на разработку.

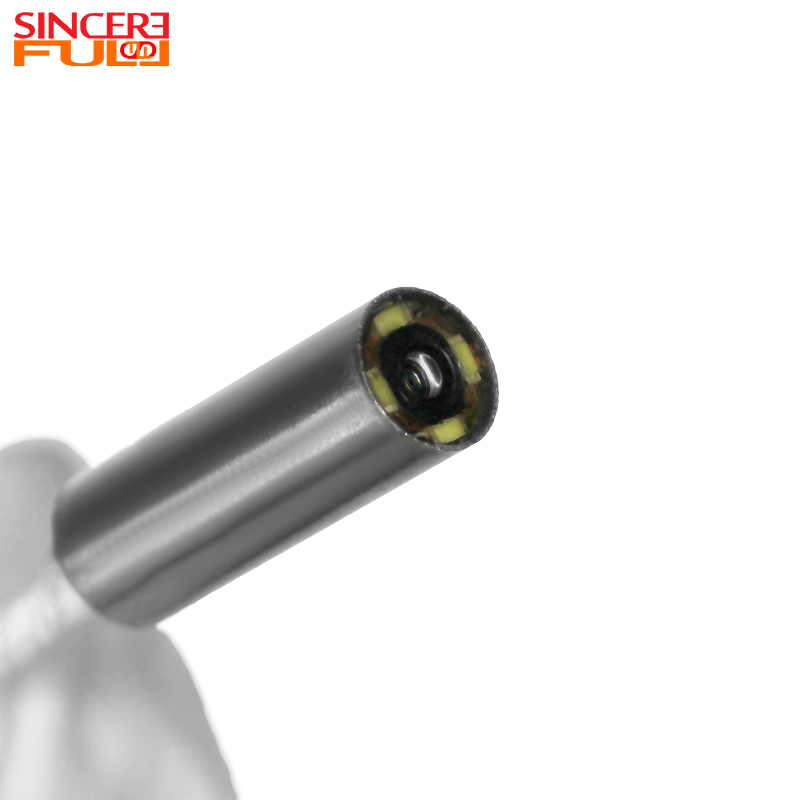

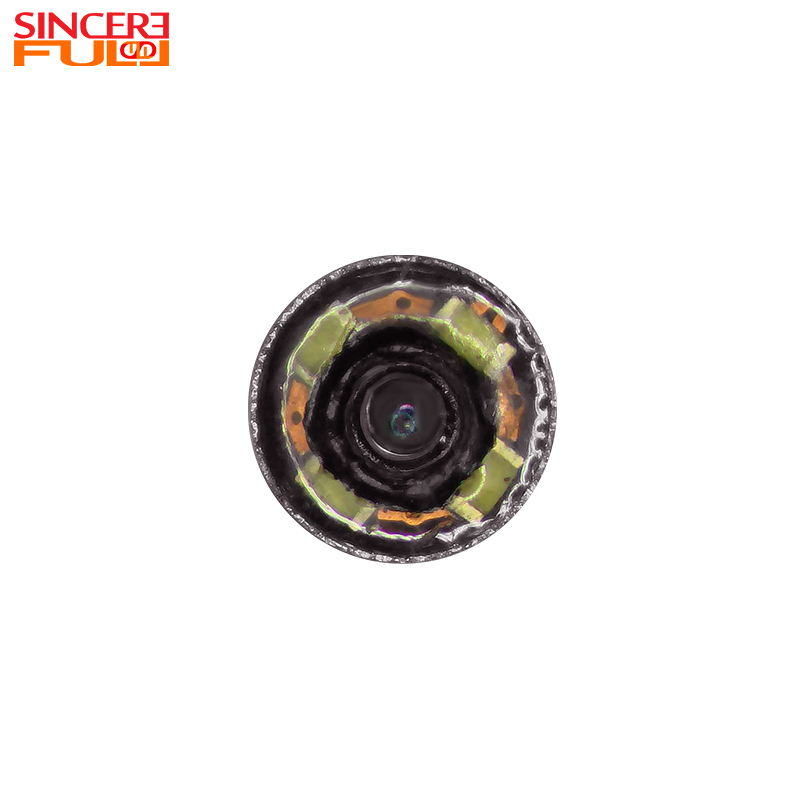

4. Интегрированное освещение: четыре микросветодиода 0402 имеют конструкцию привода постоянного тока, обеспечивающую достаточную яркость и равномерное распределение света в поле зрения, эффективно уменьшая виньетирование и повышая точность диагностики и тестирования.

5. Гарантия процесса: Изготовлено с использованием прецизионных процессов SMT + AA, сертифицировано по международным стандартам, включая RoHS, CE, FCC и REACH, что обеспечивает стабильную и надежную структуру и более длительный срок службы.

Применение модуля эндоскопической камеры

• Интеграция медицинского оборудования: подходит для внешнего блока получения изображений минимально инвазивного диагностического и терапевтического оборудования, такого как отоларингологические эндоскопы, зеркала для осмотра полости рта, бронхоскопы, уретроскопы и артроскопы, поддерживает адаптацию к терминалам с дисплеями высокой четкости 1080P.

• Промышленные прецизионные испытания: используются для контроля внутреннего износа прецизионных редукторов, обнаружения дефектов проточных каналов блоков гидравлических клапанов, проверки чистоты форм полупроводниковой упаковки и оценки повреждений дорожек качения микроподшипников.

• Услуги по производству электроники: совместимы с визуальным осмотром паяных соединений BGA на печатных платах, проверкой сборки компонентов средней рамы мобильного телефона, проверкой клемм разъемов посторонних предметов и наблюдением за износом угольных щеток в двигателях подвеса дронов.

• Техническое обслуживание и диагностика автомобилей: визуальное обнаружение нагара в камерах сгорания двигателя, обнаружение трещин на лопатках турбокомпрессора, определение засоров в масляных контурах корпуса клапанов трансмиссии и проверка герметичности трубок охлаждения в аккумуляторных блоках транспортных средств на новых источниках энергии.

• Специальные операции по техническому обслуживанию: обнаружение микротрещин в основании лопаток авиационных двигателей, защита от коррозии внутренней стенки теплообменных труб атомной электростанции и проверка внутренней чистоты модулей гидравлического управления на нефтяных буровых платформах.

Технические параметры ◢

Название продукта	Мини-гибкий модуль камеры эндоскопа 3,9 мм
Базовый допуск	±0,1 мм
ЦСП	USB
Датчик	OH01A10
Диапазон фокусировки	10-80 мм
Фокусное расстояние	1,08 мм
Номер F	4.0
Разрешение:	720P Макс. 60 кадров в секунду
Телевизионные искажения	＜-10%
Диаметр	3,9 мм

Часто задаваемые вопросы

1. Какова основная модель датчика модуля и ее преимущества?

Он использует датчик OH01A10, который обладает высокой чувствительностью и низким уровнем шума, поддерживая стабильный выход HD 720P при 60 кадрах в секунду.

2. Какой диаметр модуля? Можно ли настроить длину?

Стандартный диаметр части модуля камеры составляет 3,9 мм. Если у вас есть требования к нестандартной длине кабеля и особой форме упаковки, свяжитесь с нами, и мы сможем оценить и предоставить индивидуальные решения для линз.

3. Какой интерфейс использует этот модуль? Требуется ли дополнительный водитель?

Модуль использует стандартный интерфейс USB 2.0. Он обеспечивает функциональность Plug-and-Play в большинстве основных операционных систем, и обычно дополнительный драйвер не требуется, что делает интеграцию и использование очень удобными.
