OH01A10 Sensor 3,9 mm mini flexibele endoscoopcameramodule voor medisch gebruik

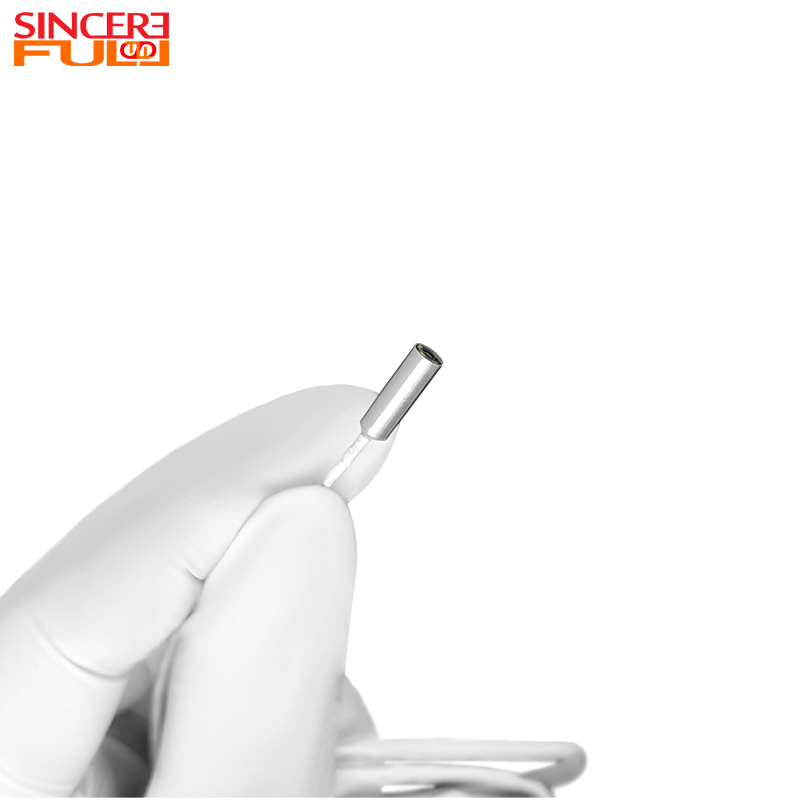

Dit is de OH01A10-sensor 3,9 mm mini-flexibele endoscoopcameramodule, een professioneel apparaat voor de medische en precisietestvelden. Uitgerust met de zeer gevoelige OH01A10-sensor van OmniVision, ondersteunt de module 720P high-definition resolutie en 60 fps video-uitvoer met hoge framesnelheid. Gecombineerd met een lens met een korte brandpuntsafstand van 1,08 mm, een scherpstelbereik van 10-80 mm, een groot diafragma van F4.0 en een groothoekontwerp van 85°, kan deze camera duidelijke details van het inspectiegebied in alle richtingen vastleggen. Het optische systeem maakt gebruik van een meerlaags gecoate lens, gecombineerd met LED-invullichten met hoge helderheid, waardoor het zelfs in complexe omgevingen ruisarme en hifi-beelden kan weergeven. Het beschikt over een ingebouwde DSP-beeldprocessor met USB-interface die real-time ruisonderdrukking en kleuroptimalisatie uitvoert, terwijl innovatieve elektronische beeldstabilisatietechnologie beeldvervaging veroorzaakt door trillingen in de hand effectief compenseert. De flexibele leiding van de module ondersteunt ±180° bidirectioneel buigen, en de ultrafijne lens van 3,9 mm kan gemakkelijk door nauwe ruimtes groter dan 4 mm dringen, met uitstekende IP67-gecertificeerde water- en stofdichte prestaties om zich aan te passen aan zware werkomstandigheden zoals vochtigheid en olievlekken. De module heeft een afzonderlijk structureel ontwerp, is via wire bonding verbonden met het DSP-bord en geeft uitvoer via een USB2.0-interface, die het UVC-protocol ondersteunt voor plug-and-play-functionaliteit. Het product is met precisie vervaardigd via SMT-technologie en het AA-productieproces (Active Alignment) en voldoet strikt aan vier internationale certificeringsnormen: RoHS, CE, FCC en REACH. De bijbehorende professionele software ondersteunt functies zoals het bevriezen van beelden en biedt efficiënte en betrouwbare technische ondersteuning voor medische diagnoses, industriële tests en andere scenario's.

Productvoordeel ◢

1. Pixeltechnologie van de volgende generatie voor verbeterde beeldvorming: de PureCel®Plus-S-architectuur verbetert de kwantumefficiëntie aanzienlijk, waardoor de signaal-ruisverhouding (SNR) wordt verhoogd in vergelijking met traditionele FSI-technologie onder dezelfde lichtomstandigheden. Het onderdrukt effectief bewegingsartefacten, en de snelle acquisitie van 60 fps zorgt ervoor dat er geen bewegingsonscherpte ontstaat in dynamische scènes.

2. Geminiaturiseerde afzonderlijke architectuur: de ultradunne lens van 3,9 mm heeft een aparte lay-out van de DSP-kaart, ondersteunt aangepaste kabellengtes en is in staat toegang te krijgen tot smalle holtes met een opening van <4 mm. De Steel Shell heeft corrosie- en slijtvaste eigenschappen en de water- en stofdichte structuur is bestand tegen complexe werkomstandigheden zoals vocht en olievlekken.

3. Cross-platform-compatibiliteit zonder stuurprogramma's: Voldoet aan de UVC-protocolstandaard, waardoor directe implementatie op Windows-, macOS- en Linux-systemen mogelijk is zonder dat speciale stuurprogramma's hoeven te worden geïnstalleerd. Dit verkort de software-integratiecyclus van medische apparatuur aanzienlijk en verlaagt de ontwikkelingskosten.

4. Geïntegreerde verlichting: Vier 0402 micro-LED's hebben een aandrijfontwerp met constante stroom, waardoor voldoende helderheid en uniforme lichtverdeling in het gezichtsveld wordt geboden, waardoor vignettering effectief wordt verminderd en de nauwkeurigheid van diagnose en testen wordt verbeterd.

5. Procesborging: vervaardigd via SMT + AA-precisieprocessen, gecertificeerd door internationale normen, waaronder RoHS, CE, FCC en REACH, wat een stabiele en betrouwbare structuur en een langere levensduur garandeert.

Toepassing van endoscoopcameramodule

• Integratie van medische apparatuur: Geschikt voor de front-end beeldverwervingseenheid van minimaal invasieve diagnostische en therapeutische apparatuur zoals otolaryngologische endoscopen, orale inspectiespiegels, bronchoscopen, urethroscopen en artroscopen, ter ondersteuning van aanpassing aan 1080P high-definition displayterminals.

• Industriële precisietesten: gebruikt voor interne slijtagemonitoring van precisieversnellingsbakken, detectie van stromingskanaaldefecten van hydraulische klepblokken, inspectie van de reinheid van halfgeleiderverpakkingsmatrijzen en schadebeoordeling van microlagerloopbanen.

• Elektronische productiediensten: Compatibel met visuele inspectie van BGA-soldeerverbindingen op printplaten, assemblageverificatie van middenframecomponenten van mobiele telefoons, inspectie van vreemde voorwerpen van connectorterminals en slijtageobservatie van koolborstels in drone-cardanische motoren.

• Onderhoud en diagnose van auto's: Visuele detectie van koolstofafzettingen in de verbrandingskamers van motoren, detectie van barsten in de bladen van de turbocompressor, beoordeling van verstoppingen in de oliecircuits van de transmissiekleppen en inspectie van de afdichting van koelleidingen in accupakketten van nieuwe energievoertuigen.

• Speciale onderhoudswerkzaamheden: detectie van microscheuren aan de basis van de bladen van vliegtuigmotoren, corrosiescreening van de binnenwand van warmtewisselaarsbuizen van kerncentrales en verificatie van de interne reinheid van hydraulische regelmodules op olieboorplatforms.

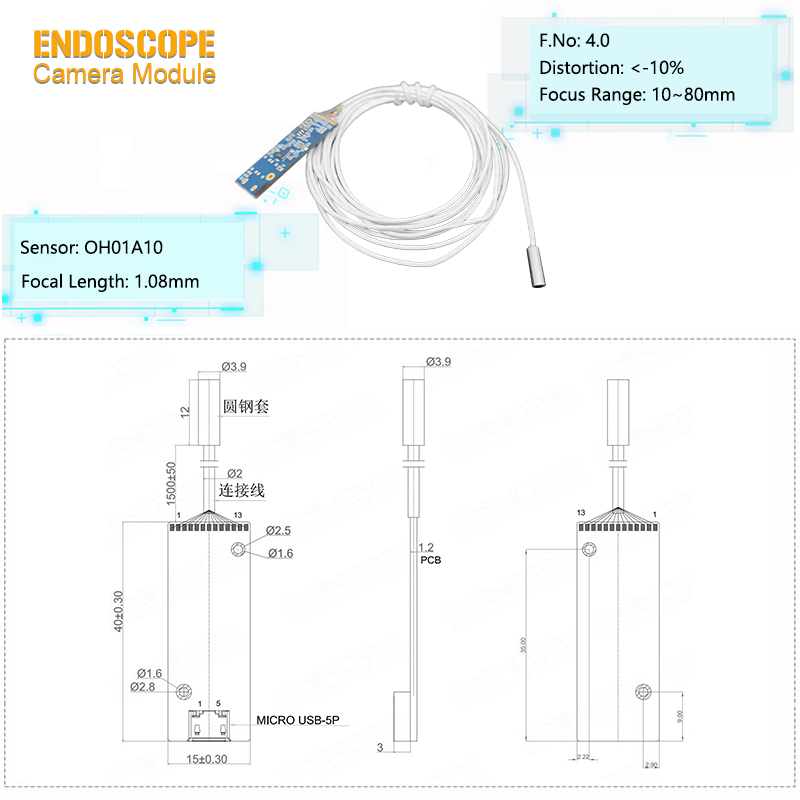

Technische parameters ◢

Productnaam	3,9 mm mini-flexibele endoscoopcameramodule
Basistolerantie	±0,1 mm
DSP	USB
Sensor	OH01A10
Scherpstelbereik	10-80 mm
Brandpuntsafstand	1,08 mm
F-nummer	4.0
Oplossing:	720P Maximaal 60 fps
TV-vervorming	<-10%
Diameter	3,9 mm

Veelgestelde vragen

1. Wat is het kernsensormodel van de module en de voordelen ervan?

Het maakt gebruik van de OH01A10-sensor, die zowel een hoge gevoeligheid als weinig ruis heeft en een stabiele 720P @ 60fps HD-uitvoer ondersteunt.

2. Wat is de diameter van de module? Kan de lengte worden aangepast?

De standaarddiameter van het cameramoduleonderdeel is 3,9 mm. Als u eisen heeft aan aangepaste kabellengtes en specifieke verpakkingsvormen, neem dan contact met ons op, zodat we lensoplossingen op maat kunnen evalueren en leveren.

3. Welke interface gebruikt deze module? Is er een extra bestuurder nodig?

De module maakt gebruik van een standaard USB 2.0-interface. Het kan plug-and-play-functionaliteit bereiken op de meeste reguliere besturingssystemen, en er is meestal geen extra driver vereist, waardoor integratie en gebruik erg gemakkelijk zijn.
